Com realitzar la separació de cablejat per grups de consumidors en una casa i apartament particulars

Una part bastant gran de la població encara viu en cases antigues amb cablejat elèctric, que va ser creat per a petites càrregues. Fa tan sols un parell de dècades, els nostres pares dels electrodomèstics treballaven:

• una làmpada a cada habitació;

• nevera, televisió, gravadora, ràdio, permanentment instal·lada i connectada a endolls;

• diversos electrodomèstics portàtils com ara ferro, assecador i un petit conjunt d’eines.

Sota aquests consumidors, per regla general, Cablejat d'alumini quadrat de 2,5 quadratsprotegit per dos disjuntors o endolls elèctrics amb un corrent de treball de fins a sis amperis.

Els electrodomèstics moderns tenen un major consum d’electricitat i el nombre en els nostres apartaments ha augmentat notablement. Aspiradores potents, rentadores, estufes elèctriques, terres climatitzades, transformadors d’aliments, forns de microones i altres dispositius útils faciliten molt les nostres condicions de vida.

Fins i tot l’esquema d’il·luminació consisteix en un nombre diferent de làmpades generals i locals, controlades des de diversos llocs o de forma remota.

Per tant, la qüestió de millorar el cablejat i la seva divisió en grups per garantir la seguretat i l'ús convenient és de gran importància.

Quins avantatges té el cablejat compartit?

El mètode de separació de les línies elèctriques dels aparells elèctrics per línies separades permet:

• millorar la seva gestió;

• simplificar les conseqüències de la destrucció de les condicions emergents d’emergència;

• facilitar els treballs de reparació.

Millora de la gestió

Mitjançant el mètode de separació del cablejat, podeu crear seccions d’equips no desconnectables que romanen en funcionament en els casos necessaris per al propietari de l’apartament.

El terme "no desconnectable" significa un equip que s'assigna en un grup separat i que alimenta les seves proteccions individuals. En cas d’accident, eliminaran els danys que s’han produït i, en absència de propietaris durant molt de temps, per exemple, durant un viatge o un viatge de negocis, podeu apagar tots els dispositius no essencials i deixar, per exemple, un congelador d’aliments i Sistema Smart Homealimentat per separat d'altres carreteres.

A causa d’aquesta funció, es redueix el consum d’energia i s’incrementa la comoditat de la seva gestió. Quan una part del circuit elèctric es troba en ralentí sense càrrega, simplement es pot desactivar per a seguretat i economia.

Apagada d’emergència

Considereu un cas imprevist de fallada d’energia, quan, per exemple, els veïns que s’inunden des de dalt o l’amo de la llar foradessin sense èxit una paret al lloc on passava el filferro provocant curtcircuit en l’esquema de poder. Per descomptat, s’elimina automàticament mitjançant l’operació de l’interruptor.

Quan el cablejat es fa per una sola carretera, la llum desapareix a tot l'apartament. Es mantindrà sense subministrament elèctric durant força temps fins que l’electricista restableixi el circuit.

El mètode de dividir el cablejat en grups separats us permet estalviar la major part de l'equip elèctric tancant un sol maleter. Al mateix temps, es simplifica molt la recerca d’un mal funcionament perquè el lloc de la seva formació ja està quedant clar i no cal analitzar la resta del circuit elèctric.

Treballs de reparació

Si a l’antic apartament s’alimentaven totes les preses elèctriques mitjançant un interruptor de circuitAleshores, quan va ser necessari reparar o reconstruir el circuit en qualsevol lloc, va ser necessari alleujar completament la tensió del quadre de distribució. Això va provocar l'apagada de la nevera, la cessació de veure els programes de televisió i fins i tot sovint va obligar els residents a seure a la foscor o a la llum de les espelmes.

En connectar els consumidors de diferents grups per separar les carreteres, la gestió dels electrodomèstics es decideix d’una altra manera: n’hi ha prou d’eliminar la tensió de la zona reparada i deixar que la resta d’equips elèctrics funcionin.

Quan es produeix un mal funcionament en el grup de presa, aquest s’apaga i, mitjançant el circuit d’il·luminació, podeu continuar treballant amb llum elèctrica i connectar temporalment l’eina elèctrica necessària.

Si l’accident ha tingut lloc a la xarxa d’il·luminació, per realitzar reparacions, les llums temporals s’alimenten fàcilment dels circuits d’il·luminació restants.

Directrius per compartir el cablejat d’apartaments

Abans d’iniciar el treball de cablejat elèctric, heu d’estudiar els estàndards existents i planificar amb deteniment un nou projecte.

Normes per a la formació de grups de consumidors

El cablejat elèctric es crea per autopistes separades alimentades per l'interruptor automàtic i per a circuit RCD o difavtomat. Alhora, s’observen els principis següents:

1. Es creen línies separades per a electrodomèstics potents com fogons, estufes elèctriques, rentadores i dispositius similars. Per a la seva alimentació, s'utilitza un cable de 4 o 6 mm quadrats i s'utilitzen preses especials d'alimentació pels dispositius de commutació de terminals;

2. Cada habitació amb el seu propi grup de sortida s'alimenta individualment amb un cable amb conductors de secció d'almenys 2,5 mm quadrats. Com que l’equip que consumeix més energia es concentra a la cuina, es presta una major atenció a proporcionar-li menjar;

3. Per al règim d’il·luminació, es creen cadenes individuals que no estan associades al grup de presa d’energia. Es poden dividir més en seccions separades. S’alimenten amb un cable amb secció de 1,5 mm quadrats;

4. Les habitacions amb alta humitat, com ara un bany, un lavabo, una cuina, estan connectades amb cables separats mitjançant un RCD amb un punt de vista sensat de 10 o 6 mil·límetres. Per a això, s’introdueixen en el “grup humit” a l’etapa del projecte de cablejat i es calculen individualment tenint en compte les normes de seguretat elèctrica;

5. Les restants habitacions estan protegides contra els corrents de fuites mitjançant RCD configurats a un valor de 30 mA És completament permès connectar diversos accessoris del mateix tipus amb una sola protecció;

6. Cada grup planificat es calcula en funció dels corrents de consum. Per a ella es seleccionen cables i proteccions. Quan la potència total dels dispositius supera els límits raonables que compliquen la instal·lació i el funcionament, es divideixen en subgrups addicionals;

7. El nombre de preses i interruptors en cada habitació ha de proporcionar no només comoditat, sinó també limitar l’ús de diversos cordons d’extensió i tees en el futur. És difícil tenir-ho en compte a l’hora de comprar equips nous, i les preses de recanvi elèctriques evitaran aquests casos.

Principis de planificació elèctrica

Tenint en compte les característiques específiques de la memòria humana i la complexitat del proper treball, abans de l’inici de la seva implementació, és necessari reflexionar detingudament amb tot i crear un projecte en paper. Per fer-ho, realitzeu un esbós o un dibuix de tots els locals a escala i designeu-hi els llocs de quadres elèctrics, totes les làmpades amb interruptors, endolls i consumidors responsables.

Podeu utilitzar els dibuixos del desenvolupador, tal com ja es descriu a l’article sobre l’esquema de cablejat de l’apartament. A la documentació de l’habitatge s’emmagatzema un pla similar.

Si hi ha dificultats per trobar aquest document, utilitzeu un paper, un bolígraf, un regle amb una cinta mètrica, no és difícil mesurar vosaltres mateixos els locals i apartar un pla dels mobles. La seva ubicació té un impacte significatiu en la col·locació racional de endolls, interruptors, llums i la facilitat d’ús.

A continuació, en aquest pla, indiqueu la ubicació dels punts elèctrics i analitzeu la disposició dels cables i cables per a aquests.

Facilitar significativament la preparació d’un pla d’apartaments i executar-lo de manera eficaç i amb la rigorosa observació de les designacions d’edificis permeten programes especialitzats. A tall d’exemple, donem una visió general del servei gratuït Roomle en línia.

A la imatge següent es mostra la seva ubicació a Internet i el mètode de registre.

Només heu d’introduir la vostra adreça de correu electrònic, pensar i anotar una contrasenya i prémer el botó de registre. Veureu la finestra inicial del servei.

Comença a treballar amb l'element "Crea un nou pla" i continua amb el seu disseny senzill. El servei disposa d’un conjunt d’eines suficient.

L’ús pràctic de les seves funcions és intuïtiu, sense cap dificultat. En el moment inicial d’obrir la seva finestra, se us presentarà un vídeo d’entrenament per a la visualització. Us recomanem que l’estudiï, tot i que podeu saltar-la i tornar-hi en qualsevol moment convenient.

Abans del registre, us recomanem que us familiaritzeu amb la funcionalitat del servei al vídeo d'informació del propietari del WEBTOURS "Com fer un pla d'apartaments de forma gratuïta i en línia".

Mostra mètodes de treball senzills que ajudaran no només a crear una imatge escalada i a imprimir-la en paper, sinó també a veure la seva imatge visual en una vista en perspectiva o en representació volumètrica 3D.

Possibles esquemes per a la posada de línies elèctriques

Tots els cables d’alimentació en un extrem estan connectats a la placa de distribució d’apartaments. A més, a través de la línia d’entrada, el voltatge prové de la placa d’alimentació aigües amunt i totes les línies de sortida es poden realitzar segons un dels tres esquemes de connexió:

1. radialment des d’un centre comú a la perifèria;

2. per un bucle degut a la connexió en sèrie de tots els consumidors a un tronc comú;

3. de manera combinada.

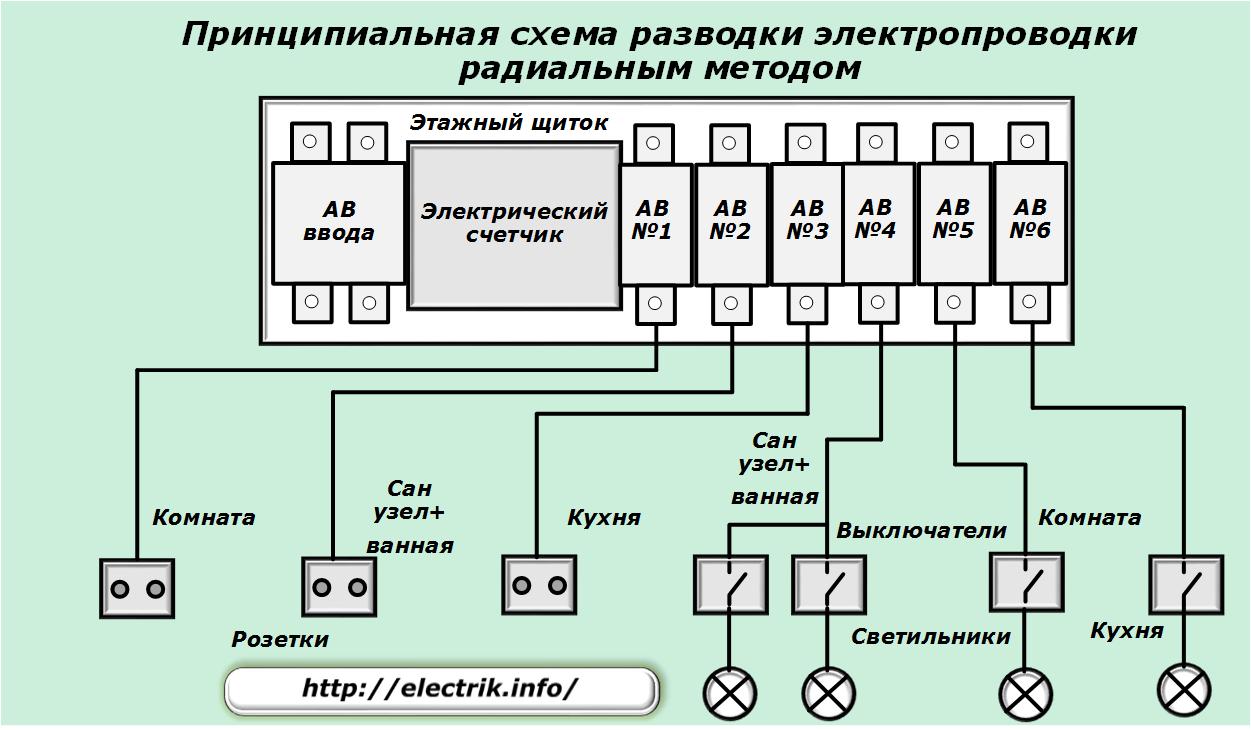

Mètode radial

Aquest esquema és el més adequat per dividir el cablejat en grups de consumidors i es destaca per una major fiabilitat.

Tot i això, requereix un augment del consum de cable de diverses seccions. Per això, no es compleixen, es redueixen els requisits d’estalvi i es complica encara més el volum de treballs d’instal·lació.

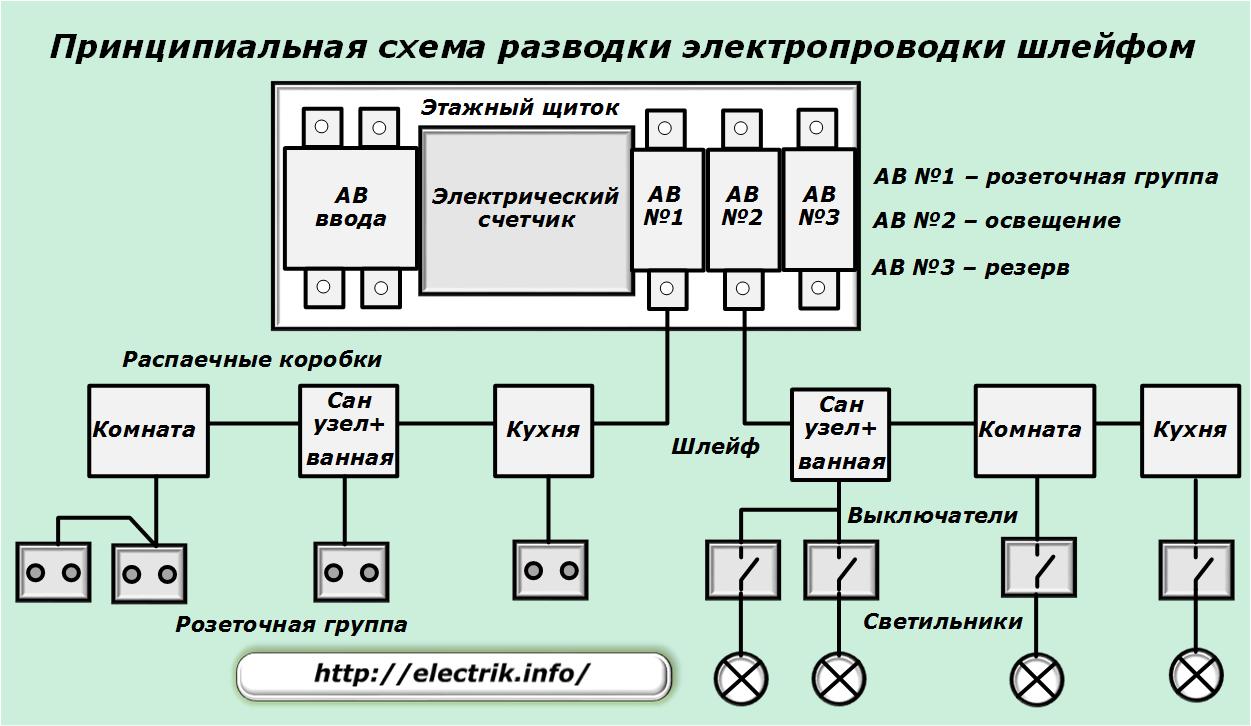

Mètode del bucle

En la seva estructura, l’esquema de connexió en sèrie dels consumidors contradiu els principis de dividir el cablejat en grups separats, perquè simplement els combina amb un maleter comú, com es mostra a la imatge següent per als consumidors de línies d’enllumenat i caixes de cablejat d’endolls.

En l'antic disseny dels esquemes de cablejat elèctric d'apartaments i edificis, es va considerar el mètode de llaç el principal mètode disponible. Va permetre estalviar significativament la longitud de cables i cables. En condicions modernes, a causa de l'augment dels requisits de seguretat, s'està abandonant, però s'utilitzen elements de llaç individual per a la connexió mixta.

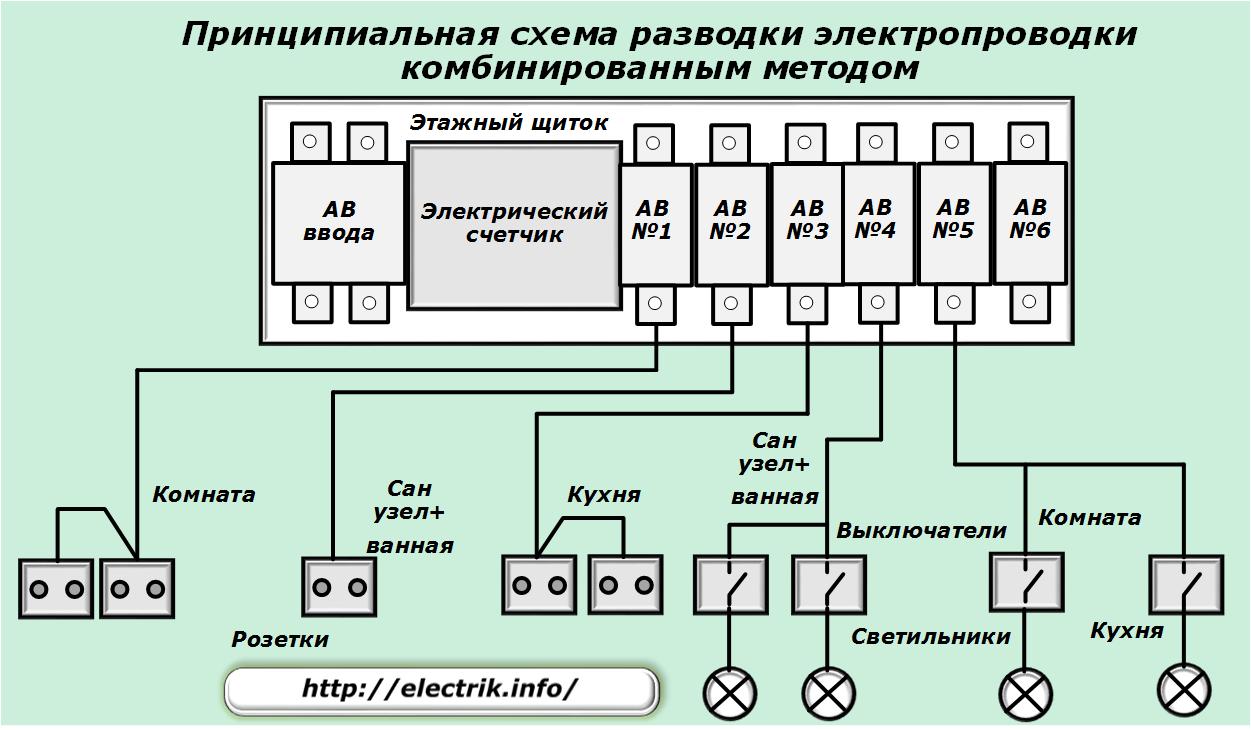

Mètode combinat

Aquest mètode combina els elements de les dues primeres opcions connectant els consumidors al quadre elèctric de l'apartament. S'utilitza més sovint en apartaments moderns.

A causa de la correcta consideració de la distribució de potència dels electrodomèstics i de la selecció acurada de les marques de cable i cable per a ells amb proteccions dels disjuntors i RCD, es crea un equilibri òptim entre:

• fiabilitat i seguretat del funcionament del circuit elèctric;

• despeses de fons materials i monetaris per a la seva creació.

Característiques de la instal·lació de grups de consumidors

Després que el cablejat elèctric de l’apartament s’hagi planificat i calculat completament i s’ha creat el projecte per a la seva posada i adquirits els recursos materials necessaris, comencen els treballs d’instal·lació. Per fer-ho, directament a les parets, al sostre i a les estructures d’edificació portant, es planifiquen i dibuixen totes les ubicacions dels punts elèctrics.

A continuació, s’aclareix més la seva ubicació i es fa el marcatge de la posada d’autopistes elèctriques des del taulell de pisos. En aquest cas, és imprescindible tenir en compte la calefacció, el subministrament de gas, el subministrament d’aigua, les aigües residuals i altres sistemes tecnològics vitals que hi ha a l’apartament.

Quan realitzeu el treball, heu de complir estàndards per a cablejat seguri. Estan dissenyats per a edificis construïts a partir de tot tipus de materials de construcció, inclosos Panells SIP. Cal destacar que els cables i cables es poden posar de forma tancada o oberta segons diferents tecnologies i tècniques.
