Com fer cablejat a la casa a partir de panells SIP

Mitjançant l’energia elèctrica, el propietari de qualsevol edifici està interessat en garantir la màxima seguretat durant el funcionament a llarg termini amb un alt grau de fiabilitat. Aquests problemes són especialment aguts en cases construïdes amb materials combustibles:

• un arbre;

• fusta

• Panells SIP.

Els últims dissenys han estat molt utilitzats a Amèrica del Nord, Canadà i els països escandinaus. Fa unes dècades, es van començar a construir als països de la CEI.

SIP, per referència, es refereix a un plafó amb una estructura feta de materials aïllants, quan es col·loca una capa d’escuma de poliestirè entre dues plaques d’OSB, que normalment anomenem escuma. Aquest farciment pot cremar bé, tal com va ser a l'edifici Lame Horse de Perm, o pot no suportar la combustió amb una estructura auto-extingent que utilitza additius antipirina. Es pot comprovar la qualitat de les dues qualitats del material en un petit tall de foc de llum. El seu cost, per descomptat, és diferent.

Empreses constructores conegudes es dediquen a la fabricació d’edificis a partir de panells SIW a l’oest. Munten blocs preparats a la fàbrica segons la tecnologia demostrada estàndard i la casa és muntada al lloc de la instal·lació per un equip format per diverses persones.

El projecte té ben pensat i creat la creació de comunicacions de suport de tota la vida, inclosos els sistemes de ventilació, el subministrament d’aigua, l’ús d’energia elèctrica i altres. A través del cablejat dins dels panells, ja s’han fet forats.

Als nostres països, els edificis marc no tenen encara aquesta distribució i les empreses constructores implicades en la seva construcció es posen en condicions laborals lleugerament diferents a causa de les diferències en legislació i tecnologia.

Quin és el perill de cablejar en una casa dels panells SIP

Les taules de partícules orientades (OSB) i el poliestirè, fins i tot quan estan impregnades de compostos retardants de la flama, són materials propensos al foc, i els cables i dispositius elèctrics són sovint fonts de foc obert.

Causes del cablejat d’incendis

Les línies de conducció consisteixen en conductors metàl·lics connectats de diferents maneres i una capa d’aïllament entre ells. Es pot produir un incendi:

1. En sobrecarregar la potència admissible;

2. en cas que hi hagi un curtcircuit al circuit;

3. sota la influència de corrents de fuita a terra;

4. a causa de la formació d’un arc elèctric dins del cable o dels seus punts de connexió.

El problema d’eliminar les sobrecàrregues i els corrents de curtcircuit assignat a interruptors de circuit. Els circuits de desconnexió amb corrents de fuita emergents estan dissenyats per combatre RCD i autòmats diferencials. I posem especial atenció en el quart punt d’un possible incendi, ho analitzarem amb més detall.

Es pot produir un arc elèctric com a resultat de:

1. cocció de la capa d’aïllament als punts de connexió de nuclis elèctrics;

2. la formació de microcracks dins de la capa dielèctrica amb la creació d’un circuit resistiu.

Com es produeix la cocció de l’aïllament?

Quan el conductor connectat al bloc de bornes o a un altre connector està danyat o la pinça no és prou estreta, es forma un punt de calor local sota l’acció del corrent que passa pel punt de connexió. Amb el temps, provoca carbonització de l’aïllament, quan s’acumula gradualment una capa de sutge.

La raça consisteix en carboni, que és un material conductor. Per tant, hi passen corrents de fuita.

L’escalfament del punt de calor i l’emissió de sutge es produeixen de manera espontània. Els camins conductors es formen de manera no uniforme i entre ells es creen arcs elèctrics que continuen el procés de cocció.

Com a resultat, es produeix una situació crítica quan la quantitat de carboni assoleix un valor suficient per formar un arc elèctric que pugui encendre espontàniament l’aïllament.

Com es produeix un curtcircuit resistent?

Els fabricants de cables i cables elèctrics per als seus productes proporcionen normes tècniques per al seu funcionament: emmagatzematge, transport, instal·lació, prevenció de corbes i càrregues mecàniques, exposició a factors ambientals perillosos i altres característiques.

En la majoria dels casos, quan són insignificants, i no només, trencades a la capa dielèctrica, es creen microcracks que no afecten especialment l’operabilitat en el moment inicial del cable quan es posa en funcionament. Amb el pas del temps, es produeix l'envelliment de l'aïllament. Es formen fuites per aquests llocs.

Són massa dèbils per provocar un curtcircuit i sobrecàrregues, els corrents del qual s’interposen per l’interruptor. De nou no passen pel contorn de la terra. Per tant, un RCD o un difavtomat no poden reaccionar.

Com a resultat, continuen desenvolupant-se, formant una capa de carboni entre els dos conductors, que es va acumulant progressivament i crea un arc elèctric a l'interior del cable.

En les falles de coqueig i resistència, un requisit previ comú per a l’aparició d’un arc elèctric és la formació de carboni entre les parts vives. Aleshores es creen les condicions per al seu encès i es desenvolupa un incendi.

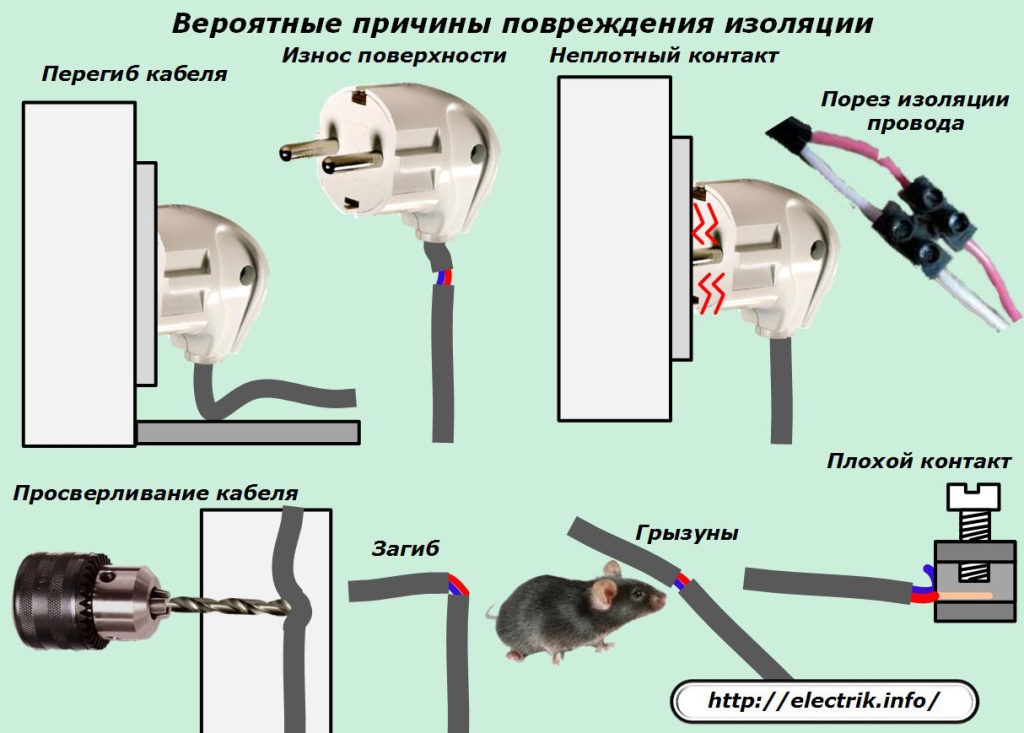

A la imatge es mostren les causes més freqüents de danys aïllants.

L’opinió errònia dels electricistes

Entre la majoria de professionals del cablejat, hi ha la creença que els cables es fabriquen de manera molt fiable. Es poden llençar, treure als extrems a través de canonades, doblegar-se durant la instal·lació i fins i tot trepitjar-se els peus. Així ho fan.

En la seva pràctica, els electricistes sovint observen casos de contactes pobres en diversos blocs terminals i connectors, i l’estat d’aïllament dels cables i cables normalment s’amaga dins de parets o canals tancats.

Característiques de l’ocurrència d’un arc elèctric

Entre dos potencials oposats a l'energia a l'aire, la seva ionització és possible. Quan es produeix, es crea un corrent de descàrrega de gas que conté plasma amb una temperatura d’uns 6 ÷ 10 mil graus. N’hi ha prou d’encendre l’aïllament, el coure fos, un foc.

Només la calefacció d'aquest cablejat no es produeix immediatament, sinó que es desenvolupa per etapes. A la fase inicial es creen corrents de fuita, sobrecarregant lleugerament la xarxa elèctrica, que funcionen en secret.

El desenvolupament de l’arc es veu facilitat per l’obertura de circuits amb grans inductàncies (potents motors asincrònics, per exemple), que creen altes tensions d’auto-inducció quan el corrent passa de forma brusca a ells, així com per alternacions de càrrega alternades de valors mínims a màxims.

Per formar un arc elèctric, n’hi ha prou de superar la tensió entre els elèctrodes de 15 volts i un corrent de 0,3 A.

Com PUE impedeix els panells SIP de les causes del cablejat d'incendis a la casa

La setena edició del principal document legislatiu per a electricistes, en la seva clàusula 7.1.38, regula estrictament l’elecció de cables i cables i la manera de col·locar-los en edificis fabricats amb materials combustibles, recomanant el mètode principal per organitzar cables oberts a la superfície de les estructures d’edificació.

Al mateix temps, es consideren passatges a través de parets, sostres i envans com a elements del cablejat ocult, als quals s’ajusten els requisits:

• instal·lació obligatòria de cables i cables en estructures metàl·liques segellades a partir de canonades o conductes que puguin localitzar un possible incendi;

• utilitzar només cables l’aïllament del qual no suporta la combustió;

• proporcionant accés a tots els punts de cablejat per substituir-lo.

És difícil complir aquests requisits, i no complir-los és perillós.Els propietaris d’edificis de plafons SIW, com els constructors, s’enfronten a l’elecció del mètode de cablejat. Si es fa en secret, és necessari gastar una gran quantitat de diners en la compra de materials i la seva instal·lació complexa. El cablejat obert viola l’aspecte estètic de les habitacions.

La primera experiència de construir una casa a partir de plafons SIP. Comunicacions d'enginyeria:

Mètodes de cablejat

Mètode obert

Canals per cable

A la superfície de la placa OSB, les làmines de plafons sec es munten en una capa contínua. No són combustibles, separen els cables del panell SIP. Muntats sobre ells canal extern de cable.

Aquest mètode compleix els requisits del PUE, proporciona les condicions mínimes per a una vista magnífica de les habitacions.

Taulons decoratius

Les juntes entre les superfícies de la paret i el terra o sostre, revestides amb papereta, es poden utilitzar per col·locar cables elèctrics.

Els fabricants de faldilles produeixen models especials amb prou volum com per adaptar-se al cablejat. Per a ells es fabriquen mòduls per muntar endolls i altres dispositius de commutació.

Cablejat retro

Un estil popular de disseny consisteix en el disseny d'un apartament antic amb materials elèctrics moderns en una xarxa domèstica domèstica.

Els cables es van allunyar de la paret a causa de la presa de terra rodes de porcellana, i els socs i interruptors antics es munten en caixes de soca decoratives amb una placa metàl·lica oculta. Es crea una capa aïllant de cables amb un recobriment que impedeix l’exposició a la llum solar.

Malgrat la facilitat d’instal·lació, el cablejat retro no és una solució pressupostària. Tots els seus components són cars.

Què fan els propietaris d’apartaments

Nínxols especials de secà

La creació de compartiments especials de làmines no combustibles al pla horitzontal o vertical de la disposició permet situar-hi diverses comunicacions.

Al mateix temps, una part de l’espai habitable es redueix, però no és crític per viure.

Drywall triple capa

A l'interior de la capa central entre les làmines exteriors i les inicials es creen canals per a la col·locació de cables i cables.

El mètode és assequible, però costós.

Atenció! Les comunicacions elèctriques que s’amaguen en nínxols, envans de plafons secs, sostres en suspensió es consideren, segons les normes PUE, com a mètodes per realitzar cablejats tancats. Aquesta és una violació de les normes de seguretat existents. Segons les regles, és necessari crear caixes metàl·liques segellades amb la seva connexió en un circuit comú per a la presa de terra i equiparació de potencials.

Cablejat en canonades metàl·liques

Fins ara, aquest és l’únic mètode permès de posar cablejat elèctric tancat en edificis de plafons SIP per a propietaris d’habitatges a Rússia.

Cada cable està separat per una capa de metall d’una superfície inflamable. Aquesta instal·lació és correcta en termes de seguretat, però no és tan senzilla de realitzar i bastant cara.

Com col·locar el cablejat elèctric a les cases dels panells SIP a l'Oest

Si ens fixem en el primer dibuix de l’article, on un equip de treballadors instal·la un plafó, demostra que a la fàbrica ja s’han foradat les línies per a cables elèctrics. I els van col·locar sense tubs i cavitats metàl·liques hermètiques que impedeixin l’accés de l’aire quan s’encenen.

Això s’explica amb un enfocament diferent de la resolució de problemes de seguretat contra incendis, i no per la negligència de les organitzacions de construcció i la deixadesa dels propietaris d’edificis.

El 1996, Siemens va desenvolupar amb èxit un nou tipus de protecció per a edificis residencials que respon a l'aparició d'un arc elèctric al cablejat de 0,4 quilovolt. Fins al 1999, aquests dispositius es van provar en massa i van rebre un certificat estatal.

Després d’això, la tecnologia d’instal·lació per a la protecció d’arc es va fer obligatòria a països occidentals, Canadà i Amèrica.Després de la seva aplicació, el nombre d’accidents associats als incendis a causa de disturbis del cablejat elèctric va disminuir al voltant d’un 58%.

La protecció es presenta en forma de mòduls, dinar muntat dins del tauler i ocupa poc espai.

Com funciona la protecció d’arc

La idea d’aquests dispositius no és nova. Van ser àmpliament utilitzats fins i tot abans del desenvolupament de Siemens en sistemes energètics de tots els països per a xarxes d’alimentació elèctrica amb tensió de 04 ÷ 35 kV.

Aquesta protecció en arc es monta en quadres de canvi que consisteixen en armaris o compartiments metàl·lics tancats. Pot respondre a l'aparició d'un arc elèctric a causa de:

• llamps de llum que acompanyen el flux de corrent en un medi de gas d'ionització;

• o un fort augment de la pressió dins del volum tancat.

Per això s'utilitzen diversos sensors:

• llums, per exemple fototristors;

• pressions, inclosos els interruptors límit convencionals pressionats per tapes d’obertura que s’inclinen sota la influència d’una explosió o un altre principi de funcionament.

El senyal dels sensors s’alimenta a la part lògica de la protecció, que segons els algoritmes preparats desconnecta seqüencialment les fonts necessàries i els consumidors de corrent, i després posa en marxa els mitjans automàtics d’extinció d’incendis.

Està clar que dins del cablejat domèstic aquesta tecnologia és inacceptable per raons tècniques complexes, per la qual cosa no es va implementar.

Els desenvolupadors de protecció d’arc per a edificis residencials han adoptat un camí diferent. Van analitzar els processos inicials que es produeixen durant la formació de corrents de fuga mitjançant microcracks a la capa d’aïllament i van concloure que la forma del corrent i els senyals de tensió en aquest moment difereixen del sinusoide ideal, experimenta canvis importants.

A la imatge es mostra una de les variants de distorsió del senyal al començament de l’aparició de l’arc, quan travessa el valor zero del sinusoide. És necessària una petita tensió perquè flueixin corrents d'ionització.

Els sensors de corrent i tensió dels dispositius de protecció d'arcs modulars analitzen constantment les formes de senyals que hi passen. A continuació, es comparen amb una ona sinusoïdal i, quan es detecten diferències, la xarxa es desconnecta.

Ubicacions de protecció d’arc

Detectors d’arc: aquests són els noms d’aquests mòduls a l’estranger. S’utilitzen per limitar els riscos d’incendis durant l’arc en els dispositius terminals dels circuits estacionaris i es munten en centraletes per controlar les cadenes de subministrament crítiques dels grups de sortida i accessoris d’edificis residencials amb dormitoris i sales d’estar.

A més, es recomana instal·lar en edificis amb:

• riscos de flames obertes, per exemple amb un sistema de ventilació forçada;

• multituds d’alta densitat (botigues, cinemes);

• materials inflamables emmagatzemats;

• sortides difícils d’evacuació d’emergència.

Recomanacions d'estàndard internacional

Des del començament del 2014, la IEC 60364 part 4–42 recomana que els consumidors d’electricitat utilitzin AFDD que compleixin amb IEC 62606 per a la seguretat contra incendis.

Els requisits del PUE rus fins ara no permeten que els electricistes puguin realitzar cables a les cases dels panells SIP segons les normes occidentals.

La solució de la seguretat contra incendis als edificis residencials la proporciona no només la correcta instal·lació del cablejat elèctric, sinó també un conjunt d’altres mesures, entre les quals hi ha:

• instal·lació i funcionament adequat Sensors automàtics d'alarma d'incendis;

• contacte d’emergència amb els serveis de bombers de servei;

• mantenint un bon estat de les vies d’accés i proporcionant moltes altres activitats.
