Com s’ordena i funciona l’alarma d’incendi

Fins i tot a l’antiguitat, la gent utilitzava la transmissió d’informació sobre l’inici de l’ocurrència de certs esdeveniments a distància en forma de senyals lleugers o de sons clarament audibles, quan es feien fogueres als turons o s’acabaven campanes.

La vida d’una persona moderna està relacionada amb l’operació d’un gran nombre d’equips diversos, el treball dels quals sovint es controla de forma remota mitjançant diversos tipus de senyalització. Entre ells, es dóna una importància crucial a la informació sobre l’aparició d’un incendi en instal·lacions industrials crítiques i a l’interior d’edificis de diversos pisos amb un gran nombre de persones.

Propòsit d'alarma d'incendis

La seva tasca principal és assegurar que, en els primers signes d’un incendi, la informació es transfereixi ràpidament al servei de servei, que és capaç d’arribar ràpidament al lloc i prendre mesures d’emergència per extingir el foc i evitar-ne la propagació.

Tasques addicionals dels sistemes d'alarma d'incendis (ATP) poden ser:

• activació remota dels mitjans d’extinció d’incendis pre-disposats: diversos tipus d’extintors, creats en relació amb les condicions específiques de producció o instal·lació;

• assegurant el desbloqueig dels sistemes de control de control d’accés per facilitar l’evacuació massiva de les persones d’un lloc perillós;

• transferència d'informació a punts de control de despatxos addicionals;

• altres funcions.

Composició de l'alarma d'incendis

El sistema d'alarma d'incendis es considera un sistema de control elèctric específic, el circuit del qual consta de diverses parts:

• Sensors especials: anunciants que denuncien l’inici d’un incendi;

• canals per transmetre senyals sobre el funcionament del sensor;

• quadres de control, recepció (PKP) i visualització d'informació per al personal operatiu;

• megafonia.

Com s’ordenen i funcionen els detectors d’incendis

Podeu valorar l’ocurrència dels primers signes d’incendi per l’aparició de fum, un escalfament ràpid de l’entorn o un fort raig de llum. Aquests tres factors estan recollits en el principi de funcionament de diversos dispositius tècnics.

En els sectors industrial i residencial, s’utilitzen amb més freqüència quatre tipus de sensors que funcionen amb diversos principis:

1. detecció de l'inici de la propagació del fum - detectors de fum;

2. l’aparició d’un escalfament fort en interiors - tèrmic;

3. L'assignació d'ones electromagnètiques en el rang òptic de l'espectre visible, ultraviolat o infraroig - flama;

4. Exposició simultània a la calor i al fum, i sovint en combinació amb l’aparició de llum brillant - combinada.

Els sensors d’alarma d’incendi només poden supervisar l’estat d’un paràmetre monitoritzat o reaccionar al seu canvi emetent un senyal a un sistema extern. Segons aquest principi, s'apliquen no només als dispositius passius, sinó també als dispositius actius. Es poden crear detectors per controlar una zona local específica o un espai allargat i ampliat. Els dissenys recents s’anomenen lineals.

El principi de funcionament dels detectors de fum

El sensor es col·loca al sostre al lloc on puja el fum i comença a concentrar-se quan s’inicia el foc.

Estructuralment, el detector de fum està format per:

1. habitatge dividit;

2. placa electrònica;

3. sistema òptic.

Aquestes peces es munten individualment en línies de producció automatitzades i, després de passar diverses proves i comprovacions, es munten manualment en un sol mòdul.

El funcionament del sensor es basa en fixar el moment de fum al seu allotjament a causa del funcionament del sistema òptic, que inclou:

• LEDemetent un feix de llum estrictament dirigit;

• fotocèl·lula, que converteix el flux de llum incident en senyal elèctric.

Estructuralment, el feix de llum de la font es dirigeix ​​lleugerament lluny de la fotocèl·lula. En condicions de funcionament normals amb l’estat normal de l’aire a l’habitació, la llum no pot arribar a la superfície de la fotocèl·lula, tal com es mostra a la imatge núm. 1.

En cas de fum a la carcassa del sensor, comença la reflexió dels raigs de llum en totes les direccions. Es posen a la fotocèl·lula i funciona. Aquest moment està controlat per un circuit electrònic. Forma una ordre d'informació, la transmet per canals de comunicació a un dispositiu receptor d'alarma d'incendis.

Si el vapor d’aigua o els gasos que desplacen el flux de llum penetren a la cavitat del sensor, la fotocèl·lula també funcionarà i el circuit lògic donarà informació falsa sobre un incendi.

Per aquest motiu, els detectors de fum no s’instal·len en llocs on puguin funcionar malament. Aquests inclouen cuines, banys, dutxes. La instal·lació de detectors de fum en llocs on es reuneix fumadors també causarà el seu treball freqüent i fals.

Un detector d'incendis no respondrà a la pujada de la temperatura i a un llum de llum d'una flama oberta. Per tant, aquests mòduls s’instal·len en aquelles habitacions on l’encesa s’associa amb fum del medi ambient per danys tèrmics a l’aïllament de cables elèctrics, teixits i altres materials similars.

S’instal·len en llocs amb un gran nombre d’equips elèctrics de treball en producció industrial, magatzems per a emmagatzematge d’actius materials, subestacions elèctriques i laboratoris.

Principi de funcionament dels detectors de calor

També es troben al sostre, on augmenta la calor generada pel foc obert. Poden treballar per factor:

1. assolir el màxim valor de calefacció permès;

2. La taxa d’augment de temperatura.

Dispositius de llindar

Van començar a crear-se sensors d’aquest tipus. Inicialment, funcionaven a causa de la fuga d’un aliatge fusible d’un fusible instal·lat al punt de contacte de dos conductors. A causa d'això, quan el medi ambient es va escalfar a 60-70 graus, el circuit elèctric es va trencar i es va emetre un senyal sobre l'inici d'un incendi.

A la imatge es mostra el principi de funcionament d'un d'aquests dissenys d'un detector de calor d'un sol ús no recuperable del tipus IP-104.

A l’interior de la caixa hi ha contactes de molla, que es desvien els uns dels altres per tensió mecànica, i estan sostinguts per l’aliatge Wood, format per metalls de baixa fusió. El sensor s'activa quan s'escalfa a 68 graus i les aigües molles proporcionen un trencament de cadena.

Dissenys similars estan sent millorats constantment. Ara estan disponibles amb insercions o elements de troncs de natació substituïbles controlats des de la distància. El circuit lògic es pot realitzar amb diferents principis i components electrònics.

Detectors integrats

El sensor es basa en mesures de la velocitat de canvi de la resistència elèctrica dels metalls quan s’escalfen.

S’aplica una tensió estabilitzada als terminals de l’element de control tèrmic de la font d’energia. Sota la seva acció, un corrent, determinat per la llei d'Ohm, flueix en un circuit elèctric a través d'un resistor de fil i un dispositiu de mesura. El seu valor depèn estrictament de la resistència.

Sota la influència de la temperatura ambiental ordinària, el seu valor es manté gairebé inalterat. En un voltatge estabilitzat, el corrent tampoc canvia.

Quan la temperatura d’una flama oberta comença a actuar sobre l’element de control a partir de la flama que ha aparegut, la resistència del sensor comença a augmentar ràpidament i, segons la mateixa llei, el corrent comença a canviar. La velocitat de la seva desviació respecte al valor establert prèviament és fixada per un circuit electrònic, que sol configurar-se per augmentar 5 graus per segon.

Quan s'arriba a un valor crític de la velocitat de calefacció, el circuit lògic del sensor envia un senyal al mòdul receptor mitjançant canals de comunicació.

En aquest circuit no hi ha dispositius que responguin al fum i no funcionarà.

Aquests dissenys funcionen de manera més eficaç en incendis causats per la ignició de líquids combustibles de productes derivats del petroli, combustibles de carboni i materials sòlids perillosos. S’instal·len en llocs d’emmagatzematge de contenidors amb líquids inflamables, magatzems de materials de construcció i en edificis industrials similars.

El principi de funcionament dels detectors de flama

Una classe bastant gran d’aquests sensors reaccionen al foc obert o al foc ardent sense provocar fum.

Una fotocèl·lula sensible detecta l’aparició d’un dels espectres d’ones òptiques o la seva gamma completa. Al mateix temps, el disseny és força complicat i car. Per això, no s’utilitzen en edificis residencials, sinó que s’utilitzen en empreses de la indústria del petroli i del gas.

Els models més senzills d’aquest tipus són capaços d’operar a partir dels efectes de l’arc de soldadura, la llum del sol brillant, llums fluorescents, interferències electromagnètiques de l’espectre òptic. Es poden utilitzar diversos filtres per eliminar el funcionament fals.

Principi de funcionament de detectors combinats

Tots els dissenys de detectors d'incendis que operen en un signe d'incendi poden funcionar falsament. Per ampliar el límit de fiabilitat de la informació transmesa, es creen dispositius que combinen immediatament les capacitats del model de fum i tèrmic, o es complementen amb una funció de reacció a la flama.

Per fer-ho, inclouen immediatament un sensor d’infrarojos, tèrmic i òptic. En la majoria dels casos es poden configurar per funcionar amb cada paràmetre d'entrada per separat o només quan apareixen simultàniament.

Per als locals industrials crítics, hi ha detectors combinats de quatre canals que també tenen en compte l’aparició de monòxid de carboni.

El principi de funcionament dels detectors d'incendis manuals

Els dissenys més senzills d’un botó normal de restabliment de la molla s’utilitzen per alertar manualment els treballadors operatius sobre l’inici d’un incendi. Per això, el personal que noti l’aparició de signes d’incendi, només cal obrir la coberta de protecció i prémer el botó.

Amb aquesta acció, els contactes del circuit es tanquen i s’activa l’alerta “Alarma d’incendi”. Quan es deixa anar el botó, el senyal no s’interromp: la seva cadena d’alimentació s’autonomica automàticament. L’alerta de les persones sobre perill d’incendi es produirà fins que l’empleat responsable la desbloquei amb una clau especial.

Aquests sensors de mà s’instal·len a totes les sales on s’apleguen masses de gent (botigues, hospitals, cinemes, instal·lacions industrials) a una altura d’un metre i mig i a una distància de fins a 50 m.

Breus conclusions sobre l’elecció dels detectors d’incendis

El disseny i el principi de funcionament del sensor han de ser el més adequats possible per garantir la seguretat contra incendis de l’habitació controlada.

En grans edificis industrials amb equipaments diferents, no sempre és aconsellable utilitzar la mateixa marca de detectors, i el seu nombre, fins i tot amb capacitats financeres limitades, hauria de cobrir totes les zones d’incendi perilloses d’acord amb els requisits dels documents reguladors.

Detector de canals d'alarma

Després que els tipus i el nombre de detectors d'incendis es determinin per a la instal·lació interior, es connecten per cable als cables, que es recullen al quadre de control del servei de seguretat operatiu.

Per a bucles, seleccioneu cables amb conductors de coure i poseu-los la possibilitat de proporcionar el control de la condició tècnica.SNIP i GOST els imposen requisits sobre els mètodes de col·locació separada amb altres línies de cable i de protecció contra danys mecànics.

Dispositius de recepció i control de senyals

Els fabricants dels quadres de control són creats per fabricants de diversos graus de complexitat per a ús professional, semiprofessional o domèstic.

Dispositius professionals Creat per a abordar no només els problemes de seguretat contra incendis, sinó també la protecció de les instal·lacions. Són:

• supervisar l'estat dels circuits multipath i són capaços de processar simultàniament senyals analògics i digitals;

• permetre la cascada en blocs per crear una jerarquia complexa d’esquemes de control;

• estan connectats a l’ordinador del servei d’incendis i seguretat;

• registrar a temps i transmetre tota la informació que es produeix a l’objecte controlat;

• s'utilitza només en instal·lacions industrials crítiques.

Dispositius semi-professionals treballar amb senyals digitals. Estan fets en un sol cas, combinant:

• subministrament elèctric d’una xarxa elèctrica estacionària;

• font d’energia de còpia de seguretat: una potent bateria capaç de proporcionar un funcionament del sistema autònom des de diverses hores fins al dia;

• unitat de control electrònic;

• processador

En llocs crítics, el processador es protegeix d’accés no autoritzat situant-lo en llocs de difícil accés amb blindatge complet, cosa que impedeix els intents de pirateria d’un escàner remot especial i una codificació complexa de la informació processada i transmesa.

Aquests models són capaços de processar senyals de dos-cents cinquanta sensors. Ja es poden utilitzar en el sector residencial.

Quadres de control per a la llar a diverses vies

Es creen per treballar en una llar privada amb diverses dependències.

És capaç de processar senyals de contactes elèctrics de commutadors de canya o circuits electrònics, així com informació rebuda per canals sense fil de dos a vuit fonts diferents.

Els quadres de control d’apartaments més senzills

Estan representats pels models més senzills que funcionen en un sol canal, cosa que és suficient per al propietari de l’apartament. Fins i tot aquest dispositiu és capaç de transmetre informació sobre el funcionament dels sensors al telèfon mòbil de l'amfitrió en forma de SMS.

Els quadres de control dissenyats per a ús domèstic s’acompanyen de documentació tècnica detallada del fabricant amb instruccions i esquemes de cablejat. Per a ells, s’introdueix la norma europea EN54.

Sistemes d’alerta d’incendis

En els edificis concorreguts, el sistema "Alarma" utilitza un sistema d'alerta lleuger i acurat per al personal i els visitants. Al mateix temps, la informació es transfereix a la direcció de l'empresa i als serveis d'emergència per a mesures d'emergència.

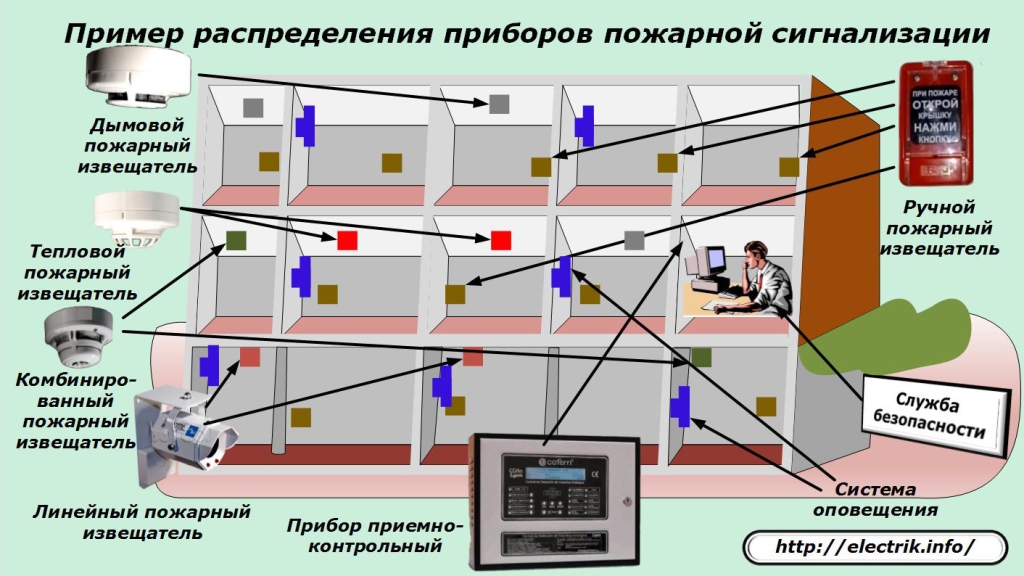

A la imatge es mostra un exemple de distribució de diversos dispositius d'alarma contra incendis i de l'organització d'un sistema d'alerta.

Com tots els dispositius tècnics, les alarmes d’incendi requereixen control periòdic i controls de rendiment, un conjunt de mesures, ajustaments i ajustaments de manteniment. En aquest cas, s’han d’observar les regles per al seu funcionament.

Vull expressar la meva confiança que la informació inicial presentada en el dispositiu d’un modern sistema d’alarma d’incendis donarà una idea al lector: a la pràctica, creeu per a vosaltres un sistema òptim que exclogui el foc en cas d’incendi accidental o incendis deliberats.
