Com muntar el quadre elèctric



La massiva construcció del parc d’habitatges i la reconstrucció en curs d’edificis antics impulsen als propietaris d’apartaments a la necessitat d’entendre de manera independent les tecnologies per realitzar treballs elèctrics a les seves instal·lacions. Això permet crear un sistema elèctric individual que satisfaci les necessitats específiques del propietari, en lloc d’utilitzar un circuit típic dissenyat per al consumidor mitjà.


Com triar la ubicació del quadre elèctric

Per muntar adequadament el quadre elèctric en un apartament de nova construcció, cal elaborar el projecteen què cal preveure la implementació detallada de les seves necessitats dins de cada habitació, considerar la ubicació de llums i interruptors per a ells, el nombre d’endolls per a aparells elèctrics portàtils i estacionaris.

Juntament amb els cables elèctrics, sovint és necessari col·locar canonades per a subministrament d’aigua, calefacció, línies telefòniques, cables d’antena, una xarxa d’ordinadors, intercomunicador, alarma i altres circuits de baix corrent. L’optimització de rutes de tots aquests sistemes només forma part del desenvolupament del projecte.


El quadre elèctric és el lloc on es connecta el cable procedent de l’organització subministradora d’energia al comptador d’electricitat per a una major distribució d’electricitat als consumidors de l’apartament mitjançant màquines de commutació.

L’objectiu del projecte és determinar la ubicació més adequada per al quadre elèctric d’entrada. Recentment, és habitual instal·lar-lo no al replà, com es va fer al segle passat, sinó a l’interior de l’apartament. Això elimina l'accés no autoritzat a l'equip i crea certes comoditats.

Normalment, la ubicació de l’escut s’escull al passadís proper a la porta principal a una alçada del nivell de la cara perquè és tan convenient per als residents prendre lectures de comptadors i desconnecteu els consumidors innecessaris en sortir de l’apartament. I durant la instal·lació, es redueix la longitud del cable d’alimentació.

Variant de la ubicació de l'escut de l'apartament a prop de la porta principal

A l’hora d’escollir un emplaçament per a l’escut, els propietaris de la casa rural i de la casa privada han de tenir en compte l’organització segura del dispositiu d’entrada a l’edifici, el disseny de la branca des de la línia elèctrica de sobrecàrrega o la línia de cable i coordinar el dispositiu amb l’organització de subministrament d’energia.


Com triar el disseny del quadre elèctric

Als edificis residencials s’utilitzen dos tipus de cablejats:

  • exterior estès a la superfície de les parets;

  • intern, amagat a portes i cavitats.

Sota d'ells s'expandeixen quadres elèctrics que es poden enganxar simplement a la part exterior de la paret o muntar-la al seu interior, realitzant el rebaix adequat.

El material de la caixa de les solapes està dissenyat per a una llarga vida útil. Pot ser:

  • metall

  • plàstic fort.

Els acabats decoratius externs i interiors, realitzats amb diversos tons de color, permeten fer una elecció de qualitat per al disseny de qualsevol habitació.

Els dispositius responsables es troben dins de l'escut. L’accés a ells per persones i nens no autoritzats s’ha de limitar tancant la porta amb un pany, la clau de la qual s’ha de guardar en un lloc independent. Per controlar el mostrador, n’hi ha prou amb tenir una finestra a la porta.

La majoria pràctica d’escuts moderns estan disponibles per a la col·locació còmoda i fiable dels dispositius elèctrics Ferrocarril din. Aquests dissenys s’han d’utilitzar. Estalvien espai i faciliten el desmuntatge d'un dispositiu defectuós.

Per arreglar la màquina, n’hi ha prou de col·locar-la amb la ranura posterior al carril, fer servir un tornavís per extreure el pany de fixació, prémer una mica l’allotjament i deixar anar el pany. L'eliminació es realitza en ordre invers.

Muntar dispositius elèctrics en un rail DIN

Es pot muntar un rail din blocs terminals i conjunts de pneumàtics de diverses maneres.

Des del punt de vista d’un electricista, cal triar un quadre elèctric en termes de dimensions per a la seva col·locació a tots els dispositius de commutació, dispositius de protecció, dosificació i control necessaris. Per tant, abans de visitar la botiga, és important completar la creació del projecte de cablejat i decidir sobre tots els aparells elèctrics que s’han de col·locar al seu interior.

A més, la pràctica ha demostrat que les persones modernes estan adquirint constantment una gran varietat d’equips elèctrics, i per a això és necessari crear línies elèctriques addicionals. De vegades, els propietaris fins i tot havien de lliurar una segona centraleta al costat de la principal. Per tant, a l’hora d’escollir un disseny, sempre es recomana crear una reserva d’espai interior.

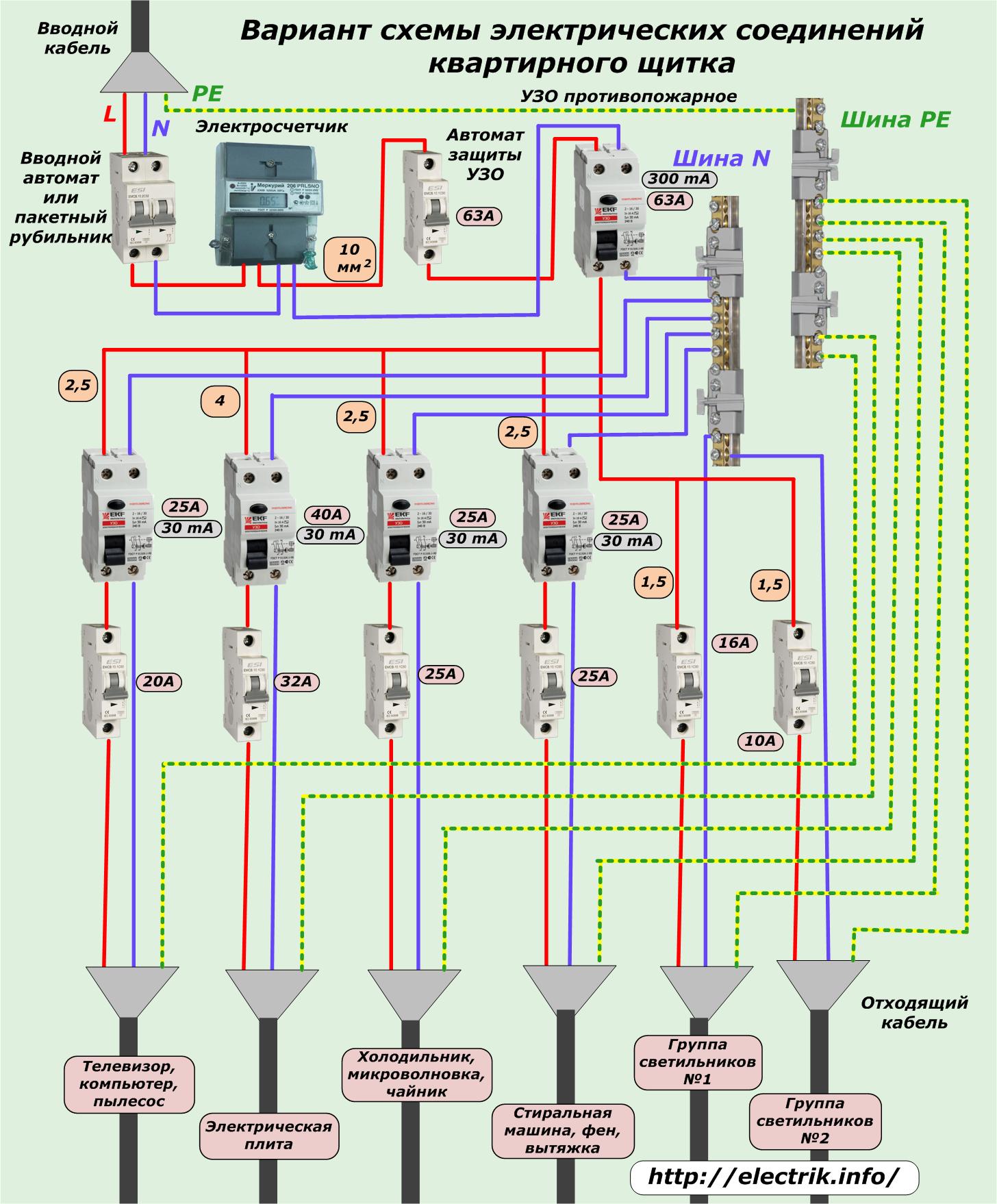

A la figura es mostra un esquema aproximat de la selecció i la connexió dels dispositius de commutació i les proteccions per a la seva col·locació a l'interior de la carcassa de l'escut. La composició de les parts components en cada cas individual pot variar significativament.

Variant del circuit elèctric del quadre de pisos

Aquí es demostra que la tensió del quadre d’accés la proporciona un cable d’alimentació amb tres nuclis:

1. L és la fase de la xarxa;

2. N és el zero de treball;

3. PE - conductor de protecció.

Per a la seva claredat, cadascun d'ells es destaca pel seu propi color: vermell, blau i groc-verd, que s'utilitzen a la pràctica per a indicar cables.


Els cables de fase i zero es connecten a l'interruptor de circuit d'entrada o l'interruptor per lots (interruptor) i el conductor PE de protecció s'envia immediatament al bus. Amb això, divorcia tots els consumidors amb venes de cables sortints.

Des de la màquina introductòria, el voltatge es subministra al comptador i després d’aquest, més endavant al circuit. La imatge mostra que per a aquesta cadena s’utilitzen cables de coure amb una secció de 10 mm quadrats, que absorbirà la càrrega màxima de tots els dispositius connectats. Cal tenir en compte que l’accés al bloc terminal del mesurador i als contactes del disyuntor d’entrada un cop finalitzada la instal·lació seran segellats pel representant de la supervisió energètica.

Després del comptador elèctric, s’instal·la un RCD de protecció contra incendis amb un punt de referència per a una fuga de 300 mA i el corrent nominal del circuit elèctric. Atès que el dispositiu de corrent residual es pot cremar de corrents de curtcircuit, està protegit per un interruptor de la qualificació adequada.

Al diagrama anterior, aquest commutador duplica l’autòmat d’entrada, de manera que no el podeu posar aquí. Però caldrà si s’utilitza un interruptor o un commutador.

El zero funcionant després de sortir del RCD de protecció contra incendis està connectat al seu bus, i a partir d’aquest s’elabora als consumidors. Quan s’instal·len RCD o màquines diferencials a les línies, es passa pel fil neutre.

A tall d’exemple, es demostra que tots els consumidors elèctrics de l’apartament estan dividits pel projecte en sis línies. És important observar el principi no només de la seva associació territorial, sinó també de la distribució de la potència de càrrega. Així doncs, l'estufa elèctrica està connectada per una línia separada amb conductors quadrats de 4 mm i un interruptor de 32 amplificadors.

Es pot combinar un televisor, un ordinador, una presa per a electrodomèstics portàtils en una cadena, fabricada amb cables de 2,5 mm quadrats i alimentada des d’una màquina de 20 amp. De la mateixa manera fer amb altres consumidors.

En tots els dispositius elèctrics, que poden ser tocats per una persona, un RCD o diferencials automàtics. El diagrama mostra que per estalviar diners, eren abandonats a les cadenes d’il·luminació.

Cada RCD controla una secció específica del circuit. Pot incloure diversos consumidors. D’aquesta manera s’estalviarà espai a l’escut i diners. Però quan el RCD es desplaci, caldrà buscar la seva causa: el lloc de la violació de l’aïllament.

Com més dispositius estiguin connectats a la cadena, més difícil és identificar la ubicació del mal funcionament. És molt possible que els corrents de fuita a través de cada dispositiu no siguin perillosos i el seu valor total superi el punt establert.

També en l'exemple anterior falta relé de control de tensió, que està pensat per protegir els equips elèctrics de casos de tensió creixent en el cablejat de 0,4 kV a cremades o trencaments del conductor neutre. L'eliminació automàtica de la potència del circuit quan es produeix una emergència mitjançant una ILV estalvia els electrodomèstics i garanteix la tranquil·litat dels propietaris.

El relé de control de tensió s’instal·la immediatament després del comptador elèctric al dispositiu de protecció contra incendis.

És molt important connectar correctament el RCD al quadre elèctric: El circuit correcte per connectar un RCD


Com dur a terme la instal·lació interna

La major part dels circuits muntats no professionalment és la bola contínua de fils barrejats, cosa difícil per als bons especialistes. Cal instal·lar la instal·lació interna amb antelació.

Per fer-ho, és aconsellable arrencar el cable de connexió del seu costat per sobre o del costat i els cables de sortida des del contrari. Aquesta tècnica també estalvia la longitud del cable.

Quan es munta, és recomanable adherir-se nuclis de colordonat com a exemple per a un cable d’entrada. Quan això no és possible, les finalitats dels nuclis es signen amb un marcador no esvaïdor o tinta negra a base de dicloretan.

Els pneumàtics de treball i protecció zero es troben al costat, proporcionant-los un accés gratuït. L’ús de dissenys especials de terminals per als pneumàtics a l’allotjament facilita la instal·lació, el fa més entenedor.

Quan s'utilitza un interruptor diferencial en lloc d'un RCD amb un interruptor de circuit, el zero funciona després de sortir directament al cable de càrrega i no a la barra de bus. En cas contrari, es canviarà l'algorisme del difavtomat, el circuit funcionarà incorrectament.

El disseny dels disjuntors requereix la seva instal·lació en posició vertical amb contactes d'entrada des de dalt. Amb una ubicació diferent, funcionen, però el seu recurs es redueix. Només marques conegudes d’empreses com Siemens o Legrand permeten una orientació arbitrària de models cars dels seus productes.

La connexió dels cables entrants a les màquines es realitza als contactes superiors i als circuits de sortida als inferiors. Això és habitual segons l’etiqueta dels electricistes: facilita la cerca de falles emergents dins del circuit.

A més, en els dissenys de la majoria de màquines, els contactes fixos es troben a la part superior. Els dispositius d’arcs i una part de contacte mòbil es col·loquen a prop d’ells. El pas del corrent de baix a dalt pot provocar pèrdues d’energia.


En qualsevol cas, el principi principal de la instal·lació hauria de ser la uniformitat completa dels mètodes de connexió de conductors a tots els elements dins del cos de l'escut.

Només es permet un nucli per terminal. Una quantitat més gran pot debilitar el contacte elèctric amb el temps, per la qual cosa queda prohibit per les normes.

Per connectar màquines automàtiques entre si, molts electricistes fabriquen saltadors. L’aspecte estètic i la connexió fiable proporcionen pintes elèctriquesfabricat per fabricants de disjuntors. Agilitzen la instal·lació i estalvien espai per als cables.

Instal·lació de pintes elèctriques a les màquines

Tots els treballs a l'escut es realitzen segons l'esquema de connexió elèctrica aprovat, el qual sempre ha de tenir una còpia a l'abast. Sovint es pot enganxar convenientment a la porta des de dins. En aquest cas, totes les connexions de muntatge del circuit es transfereixen marcant als equips existents.

Cal signar cada element d’un esquema de treball de manera que el seu propòsit sigui clar fins i tot amb una mirada cursiva. Per fer-ho, podeu escriure text en un ordinador i imprimir petites etiquetes explicatives a la impressora.

Quan no hi ha lloc per a aquestes etiquetes, s'aplica una designació digital brillant a tots els equips i s'uneix a la porta una taula explicativa amb una interpretació detallada de la informació necessària. És convenient emmagatzemar aquesta fulla a prop del quadre elèctric.


La documentació detallada, l’etiquetatge clar i la instal·lació intuïtiva augmenten la fiabilitat del funcionament dels equips elèctrics, donen al quadre elèctric un aspecte estètic i proporcionen una ràpida resolució de problemes.

Després d’acabar els treballs d’instal·lació, és obligatòria la inspecció de tots els equips instal·lats, es comprimeixen els llocs de connexions elèctriques i la fixació dels elements, la instal·lació es realitza correctament i resistència aïllant cadenes completament muntades. Només després d'això, es permet la inclusió de proves sota càrrega i proves en funcionament.

Durant l’operació, cal dur a terme exàmens preventius periòdics i comprovar l’estat de les connexions roscades als terminals. Això garantirà un funcionament fiable durant molt de temps.
