Com fer que l’alimentació elèctrica de l’apartament sigui fiable
Molts propietaris estan preocupats pel bon funcionament dels electrodomèstics, la seguretat del cablejat elèctric i la qualitat de l’electricitat entrant. En aquest cas, sorgeixen requisits addicionals:
-
unificació basada en l’ús d’equips fabricats segons els estàndards actuals en forma de determinats mòduls;
-
un treball rendible basat en la implementació dels principis de tecnologies eficients i d’estalvi d’energia;
-
ús de materials respectuós amb el medi ambient;
-
gestió convenient i ergonòmica.
Tots aquests problemes es tenen en compte en el projecte d’alimentació elèctrica de l’apartament, la preparació del qual requereix un bon coneixement de les normes de seguretat, el funcionament d’instal·lacions elèctriques, els principis de funcionament dels electrodomèstics i les seves estructures, incloses les darreres novetats. Un mestre de la llar que té les habilitats tècniques d’un electricista, afrontar de manera independent aquest treball és força problemàtic. És millor confiar la seva implementació a una organització especialitzada.
El projecte d’alimentació elèctrica és un document consolidat que proporciona càlculs dels paràmetres elèctrics de la xarxa domèstica, i en primer lloc consum d’energia requerit, que també s’anomena assignat o permès. El seu valor s’acorda entre el propietari de l’apartament, el proveïdor d’electricitat i les organitzacions reguladores.
Durant l’aprovació, pot ser necessària una llicència de l’autoritat de disseny. Si no es presenta, els documents no s’aprovaran.
El projecte també planteja el procediment per utilitzar equips, dispositius, materials elèctrics, indica la seva ubicació, la quantitat necessària.
Es requereix documentació detallada sobre la creació i funcionament del cablejat elèctric als locals:
-
durant la construcció d’habitatges per a connexió a xarxes elèctriques;
-
familiaritzar-se amb l’apartament durant la seva compra;
-
durant la planificació i realització de reparacions importants o reconstrucció del sistema d’alimentació elèctrica;
-
en casos d’apagades freqüents d’equips elèctrics per dispositius de protecció per falta d’electricitat per sotmetre’s al procediment d’augmentar la potència assignada de l’organització de subministrament d’energia;
-
en altres casos.
Etapes de desenvolupament de projectes
Originalment Per crear un pla, cal conèixer el valor de la potència assignada i les qualificacions de l’interruptor que protegeix l’entrada a l’apartament. Les especificacions detallades es guarden a l'organització local de gestió d'energia.
A la fase de disseny del projecte crea un pla en el qual es marquen:
-
la ubicació dels interruptors d’il·luminació i els seus llums;
-
punts d’instal·lació de endolls i potents consumidors d’energia (més d’1 kW).
Etapa final - coordinació de documents amb totes les autoritats.
Composició de la documentació per al subministrament d'electricitat d'un apartament
Sense fallar, un conjunt de documents haurien de considerar:
-
un acte sobre el saldo de propietat de la xarxa elèctrica a un propietari concret amb una clara delimitació de les explotacions;
-
dades generals sobre l’alimentació amb una nota explicativa;
-
desenvolupat un circuit elèctric d’una sola línia de tots els equips;
-
pla de xarxa d’il·luminació;
-
targeta del grup de sortida;
-
creació i distribució d’un sistema d’igualació potencial;
-
un conjunt d’aparells i materials elèctrics, la seva especificació.
Requisits de documentació
El projecte creat mostra un conjunt d'informació elaborada d'acord amb els requisits de GOST i ESKD per a:
-
el propietari de l’edifici;
-
autoritats supervisores implicades en la coordinació del projecte;
-
equip d’electricistes, cablejant i connectant l’apartament a la xarxa elèctrica;
-
electricistes de l’organització del servei.

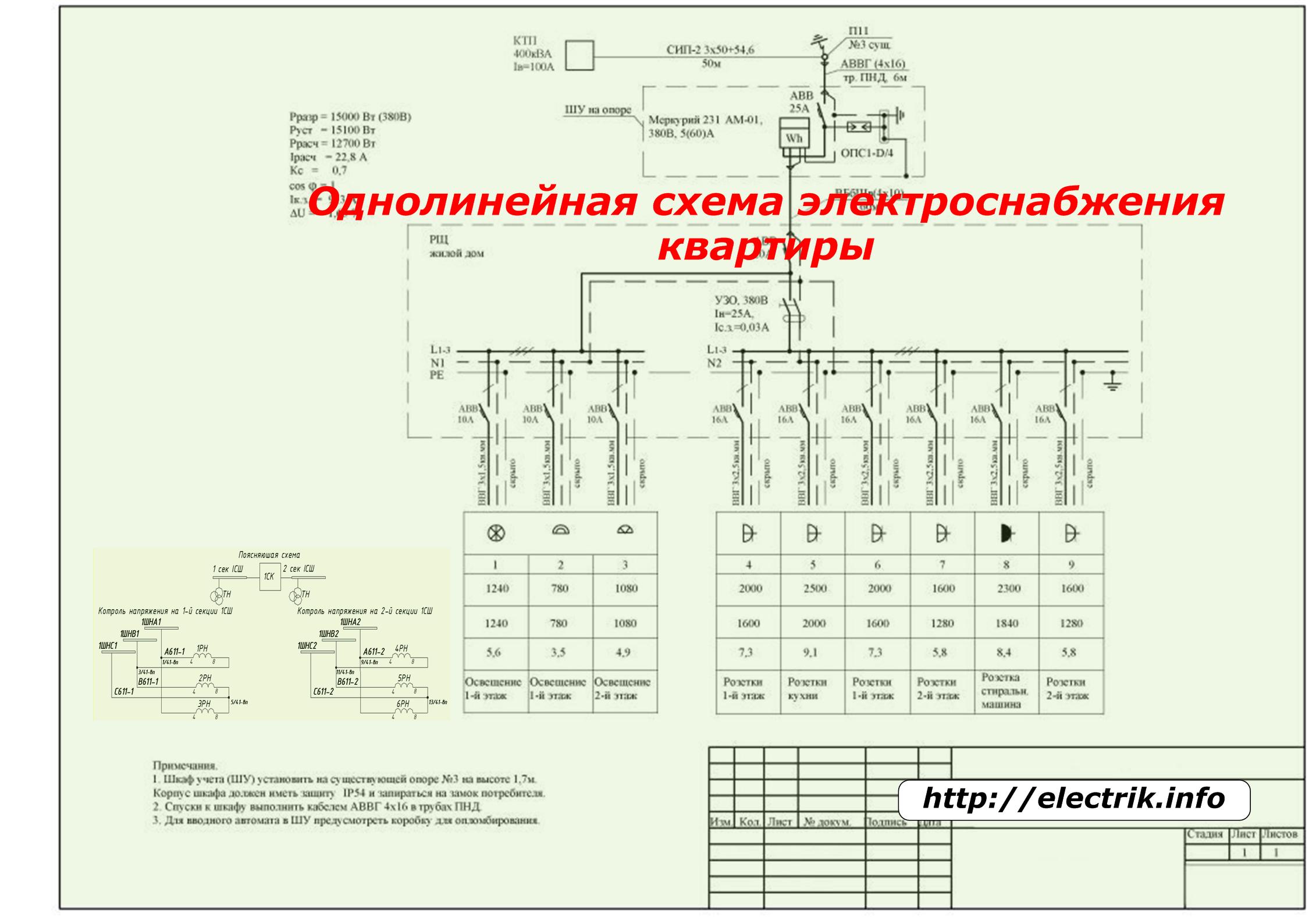

Diagrama de cablejat d’una sola línia
S'utilitza per visualitzar els objectes de l'alimentació elèctrica, quan la connexió de tres fases es representa per una sola línia. Al mateix temps, el diagrama mostra tots els sistemes i seccions de bus, dispositius de commutació, de protecció i de transformació.
Un diagrama d'una sola línia conté informació sobre els tipus i les quantitats d'equips operatius amb divisió en grups, les qualificacions de les seves proteccions i ajustaments, els cables posats, les marques de filferro i altra informació elèctrica.

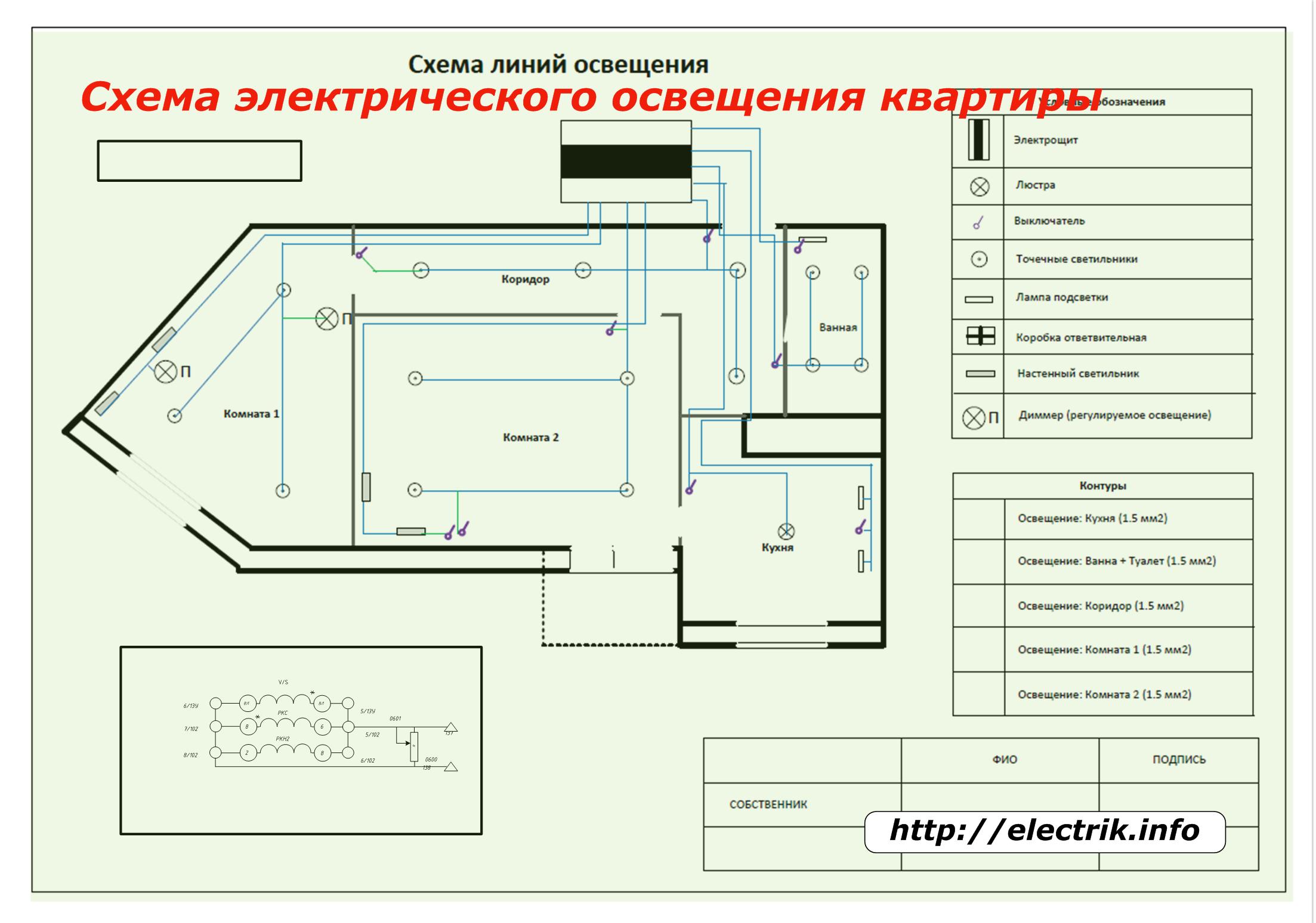

Pla d’il·luminació d’habitacions amb electrodomèstics
Per crear-lo, necessiteu un dibuix de totes les habitacions d’una escala, que es pugui copiar de la documentació BTI o recrear-se en un full de paper en blanc mitjançant una cinta mètrica, una regla o altres eines de mesura i dibuix.
En aquest pla, primer es marca la ubicació del plafó de l’apartament d’obertura i, a continuació, totes les làmpades (làmines, llums, llums locals), interruptors, dimmers, llocs de connexió de cables i cables. Es mostren conjuntament amb llocs d’afecció al dibuix i formes d’interacció entre ells. Per a les seves signatures s’utilitzen signes estàndard, que s’indiquen a les notes del document.

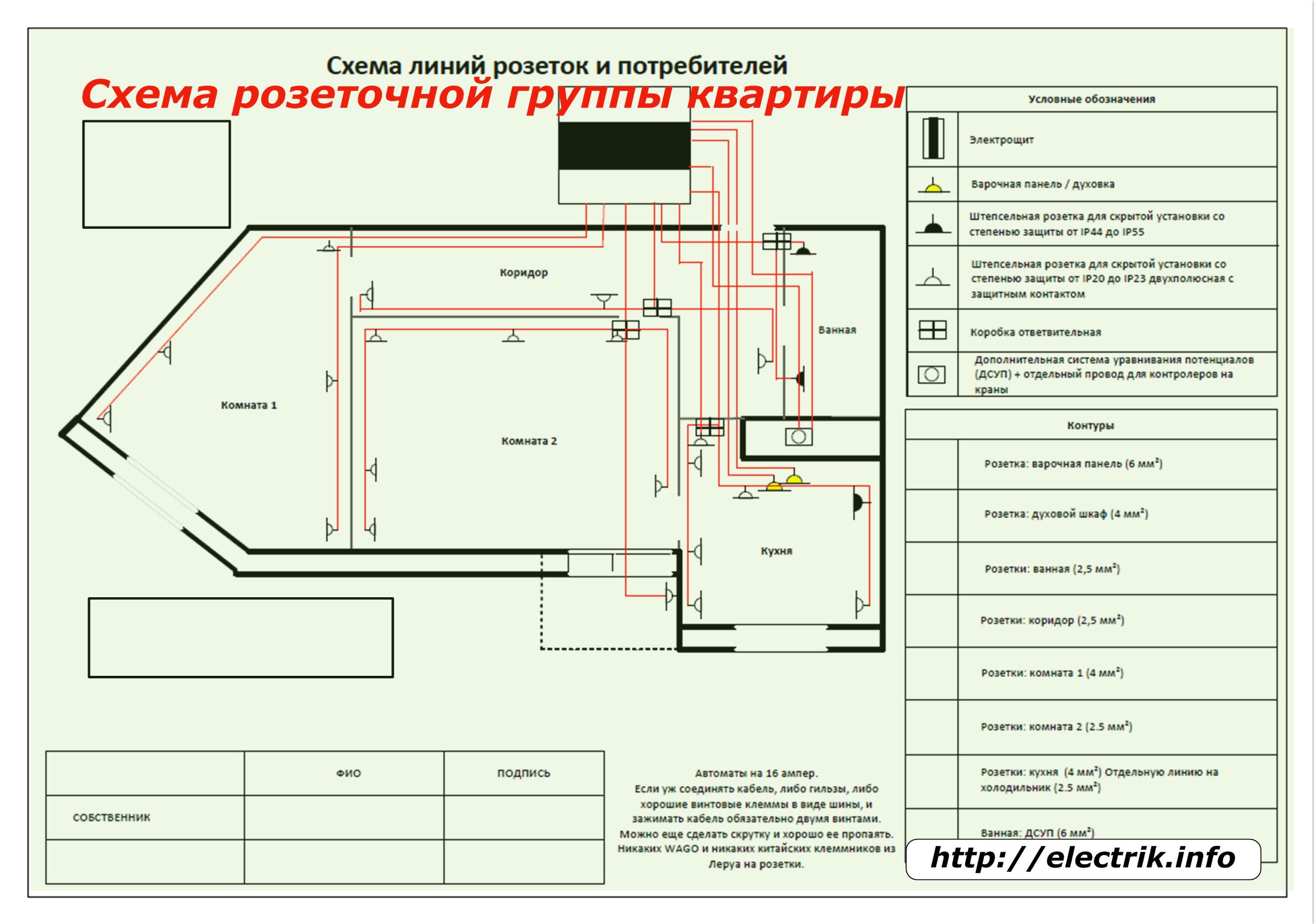

Esquema del grup de sortida
També es realitza en un dibuix de locals a escala.
Mostra la ubicació de la instal·lació del quadre elèctric d’entrada i de tot tipus d’endolls per a la connexió estacionària de potents consumidors (estufa elèctrica, rentadora, etc.) i electrodomèstics portàtils.
L’elecció de la ubicació dels endolls i interruptors està determinada no només per normes de seguretat tècniques, sinó també per la comoditat d’utilitzar-les, tenint en compte les lleis bàsiques d’ergonomia. Aquest tema es descriu amb més detall a l’article. aquí.
Tots els elements elèctrics estan signats i indicats a les notes del dibuix.
Quan es crea l'esquema per establir el grup de sortida, no s'ha d'oblidar la instal·lació de circuits de baix corrent, que caldrà crear simultàniament amb els elèctrics. Per això, els esquemes de posada es dibuixen paral·lelament:
-

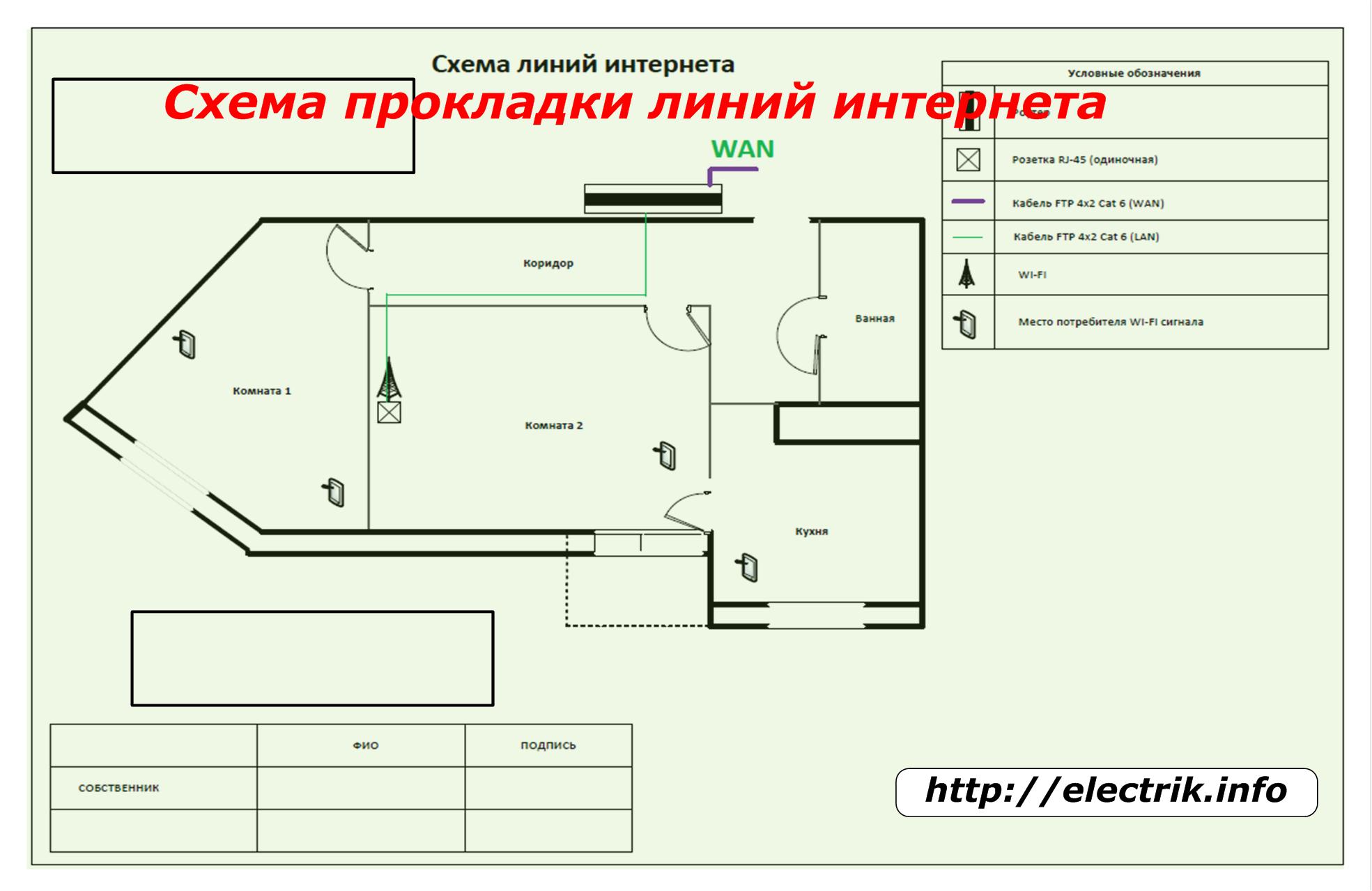

cables per a telèfon i internet;
-

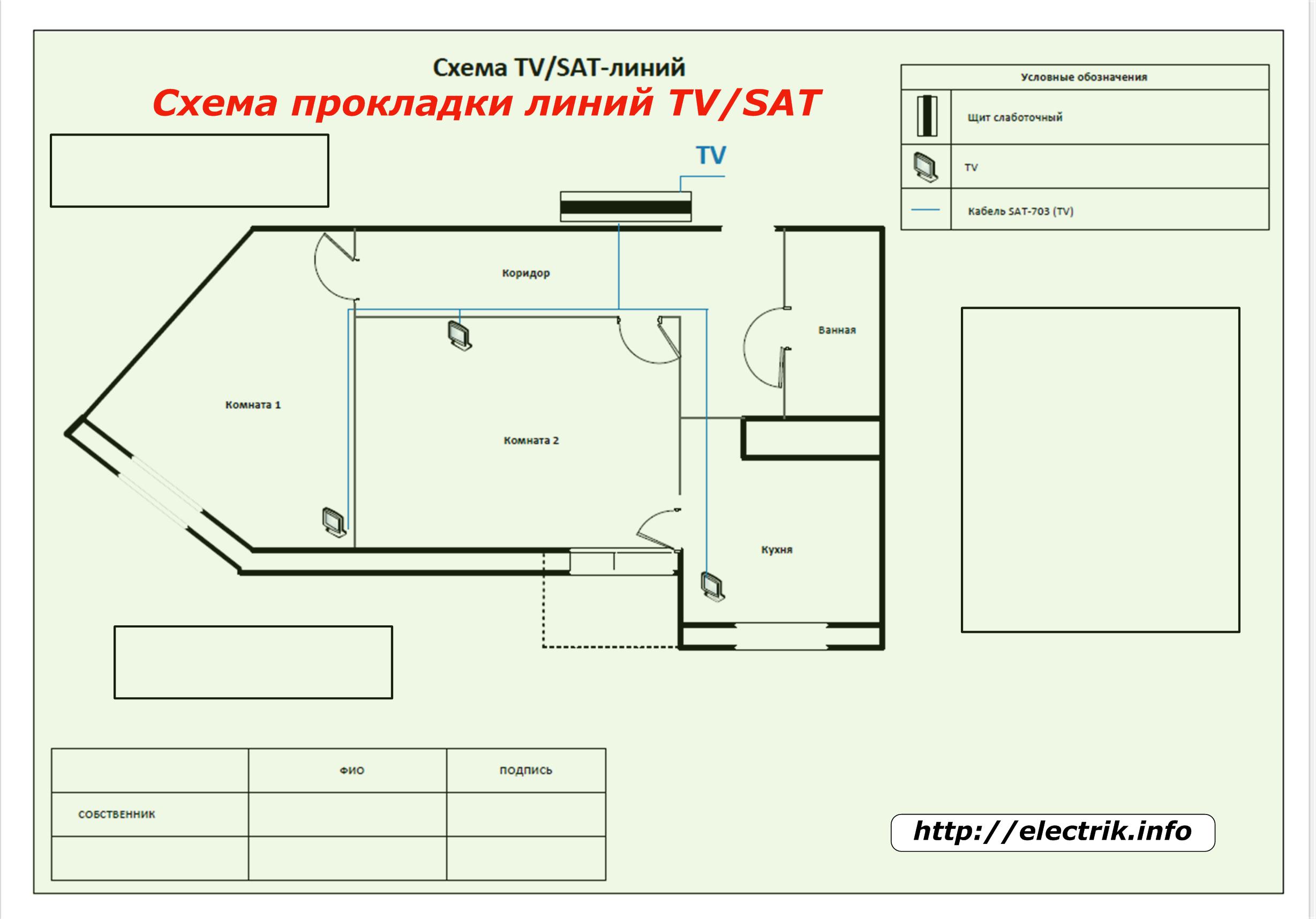

Línies TV / SAT;
-
cables d'alarma, intercomunicador i altres dispositius.

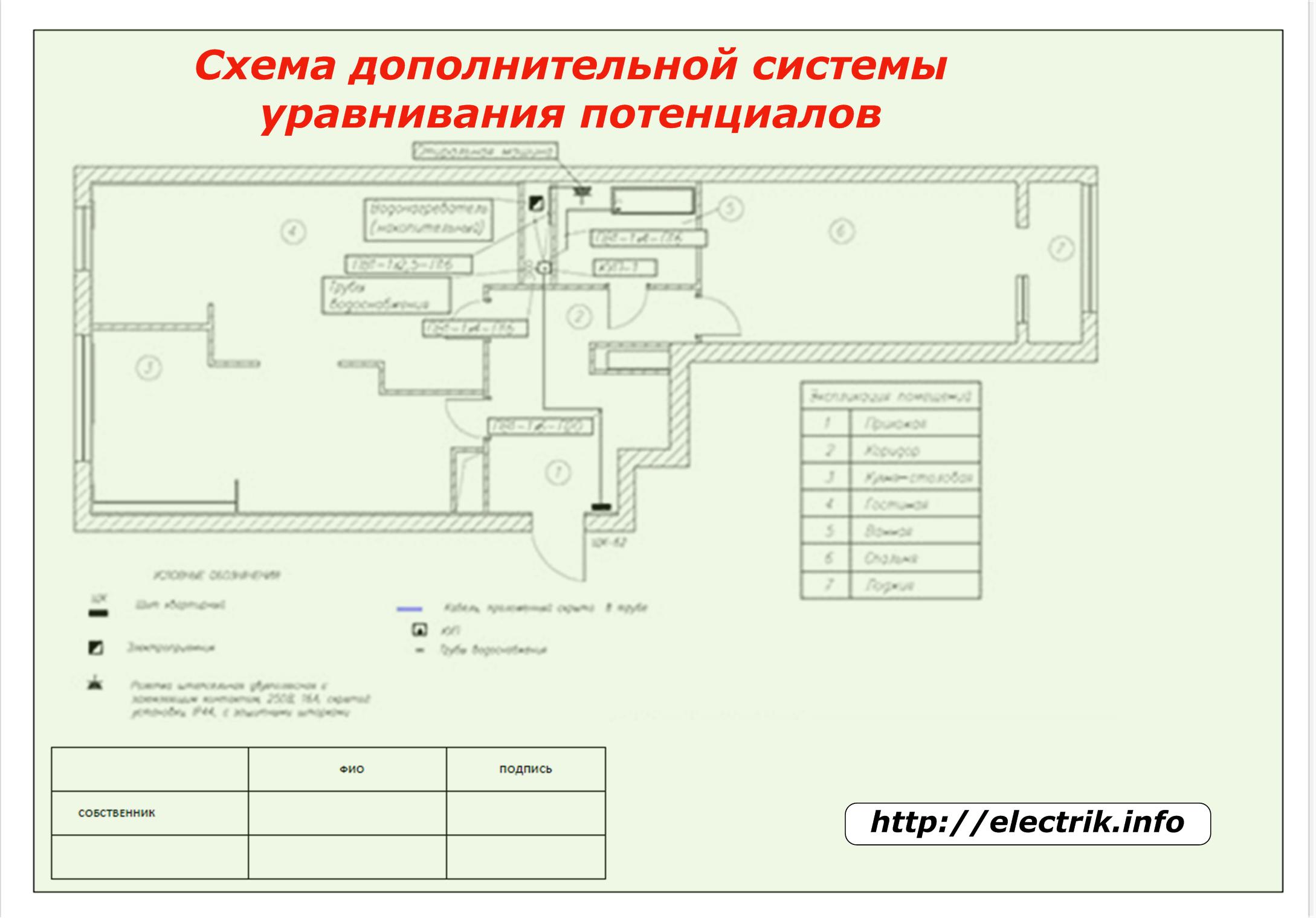

Maquetació del sistema d'equivalència potencial
Es tracta d’un esquema addicional, però obligatori, sense el qual no s’ha d’instal·lar cap cablejat a tots els apartaments moderns.
Té en compte tots els objectes metàl·lics situats als locals i que tenen una alta conductivitat. Es presta una atenció especial als banys, equips de cuina, canonades, radiadors de calefacció. Els conductors han d'estar connectats de manera fiable al bus PE al quadre elèctric.
Tots els punts de connexió i cablejat estan indicats a escala.
Taula d’especificacions
En fulls separats tota la informació sobre els equips elèctrics inclosos en el projecte de subministrament d'electricitat de l'apartament s'indica amb la seva indicació:
-
noms;
-
tipus;
-
quantitat;
-
paràmetres bàsics de qualificació;
-
models recomanats de dispositius i altra informació necessària per al treball.
Aspectes tècnics del disseny de cables
Opcions per connectar electrodomèstics
En funció de les condicions interiors específiques, es poden utilitzar diversos mètodes per connectar circuits i equips elèctrics:
1. seqüencial;
2. paral·lel;
3. mixtes.
En el primer cas, cada element es connecta mitjançant cables d'un objecte a un altre en forma de línia sèrie. El principal desavantatge d’aquest mètode és la baixa fiabilitat del circuit: quan es perd el contacte amb qualsevol element, la tensió a tots els posteriors desapareix.
En connexió paral·lela, tots els objectes s’alimenten des de barres d’autobús i no es comuniquen entre ells. Aquest esquema és el més fiable.
El mètode mixt utilitza tots dos mètodes de connexió.
Esquemes de cablejat típics
Els més comuns són tres mètodes per a un cablejat fiable de cables o cables elèctrics en un apartament:
1. a través de caixes de connexions;
2. El mètode radial de l'estrella;
3. un tren.
En el primer cas, des del plafó de l'apartament passant per disjuntors de protecció, els cables es posen a les caixes d'unió situades a cada habitació. Tots els endolls i equips d’il·luminació estan connectats amb els seus propis cables als terminals d’aquestes caixes.
El mètode de cablejat estrella també es diu radial. Quan s'utilitza, tots els extrems dels cables estan muntats per un costat als contactes de sortida dels disjuntors de protecció dins del tauler d'apartaments i, d'altra banda, directament als terminals de les preses o altres dispositius.
Aquest és el mètode més fiable, proporcionant el màxim control sobre l’estat del circuit. Però, no és econòmic i requereix un gran nombre de màquines i unes dimensions més grans del quadre elèctric per a la seva col·locació.
La manera de col·locar-se en un llaç és similar a una estrella, però difereix en què els consumidors de l’apartament s’agrupen segons el propòsit previst, tenint en compte el consum d’energia. Cadascun d’aquests grups s’alimenta des de la seva pròpia màquina a l’escut.
Protectors de cablejat elèctric
Els disjuntors, els relés de control de tensió, les màquines diferencials, els RCD i altres dispositius estan dissenyats per eliminar factors perillosos i riscos d’utilitzar energia elèctrica.
Els dispositius de protecció es seleccionen per a condicions específiques de funcionament segur dels equips elèctrics.
Un projecte ben dissenyat per al subministrament d’electricitat de l’apartament és la clau per al funcionament fiable del cablejat elèctric i l’ús segur dels aparells elèctrics domèstics.
