Esquemes de connexió de socs a l’apartament i la casa

A la pràctica, hi ha moltes maneres de connectar les sortides elèctriques amb el cablejat. Durant la seva implementació es poden perseguir diferents objectius, des de l'austeritat de materials i mitjans fins a un funcionament fiable, a llarg termini i segur de l'equip.

Tenint en compte les necessitats creixents de la població per a l’ús d’electrodomèstics potents en la vida quotidiana, hauríem d’apostar-nos al circuit elèctric més favorable per a una xarxa domèstica que ofereixi la màxima seguretat durant el funcionament. Hauria de dividir-se en dos components del sistema:

• una unitat elèctrica que subministra energia als electrodomèstics a través de punts de venda;

• sistema d’il·luminació, separat del treball de la unitat d’energia.

Per crear els circuits d’alimentació del tauler interior, els interruptors es munten segons el nombre de connexions necessàries. De cada màquina es posa un cable a la caixa de la branca, un o més. Estan connectats en sèrie, però el seu nombre no ha de ser superior a quatre. Dins de cada caixa, es connecta un altre cable que subministra tensió a la presa de sortida.

Així, des d'una caixa de branques només es connecta una, una sola presa de sortida, ja no es connecta cap més.

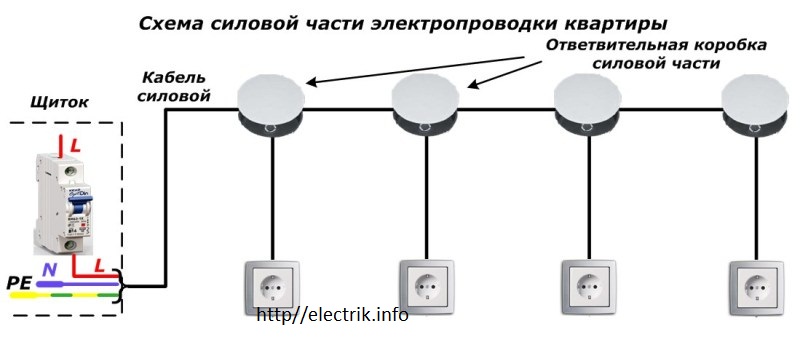

Fig. 1. El diagrama de la part d’energia del cablejat elèctric de l’apartament

El sistema d’il·luminació també s’inicia amb un interruptor de circuit endinsat escut de l’habitatge. D’ella, el cable d’il·luminació passa a la caixa de la branca d’un, i després al següent. Cada làmpada amb un interruptor propi està connectada per cable a través dels terminals d’una caixa individual.

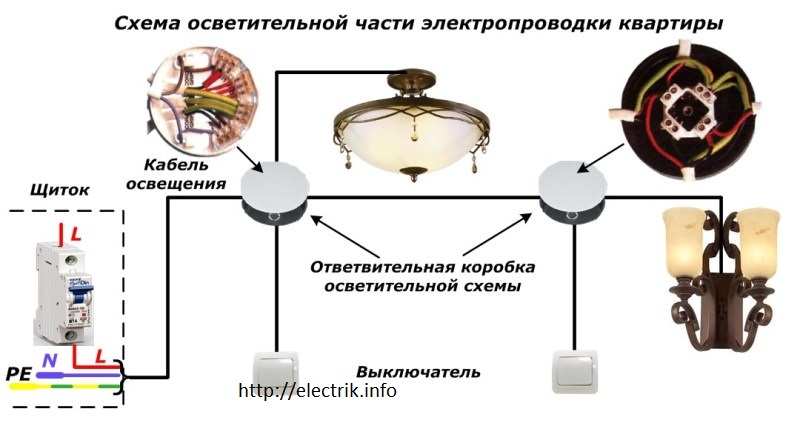

Fig. 2. Esquema de la part d’il·luminació del cablejat elèctric de l’habitatge

Per als cables de la part d’energia elèctrica i d’il·luminació s’utilitzen diferents cables, que externament han de diferir els uns dels altres pel color de la capa d’aïllament. Això permetrà en el futur determinar ràpidament el circuit elèctric desitjat.

El dispositiu de la caixa de la branca pot ser diferent, però durant el funcionament és convenient un disseny amb quatre blocs de connexió equipats amb dos, i preferiblement tres, contactes.

Les sortides estan connectades al circuit d’alimentació mitjançant tres cables i a la caixa de connexió n’hi ha prou amb utilitzar el mateix nombre de terminals per a que, i perquè el circuit d’il·luminació funcioni, calen més contactes: quatre per a un interruptor d’una sola tecla i cinc per a dues tecles.

El nombre d'aparells elèctrics domèstics que s'utilitzen en un apartament afecta el nombre de punts de venda. Algunes habitacions han de tenir més de deu. S'ha d'evitar l'ús de cordons d'extensió, tees i dobles per raons de seguretat. Per tant, es recomana instal·lar blocs especials a la paret, que poden incloure fins a quatre punts de sortida.

En aquesta unitat, tots els contactes de la fàbrica estan interconnectats de forma fiable en un sol disseny i es dirigeixen a terminals externs per connectar cables. El dispositiu està dissenyat per a la càrrega màxima especificada pel fabricant i, per tant, es considera quan es connecta un cable per al cablejat d'apartaments com una sola presa.

A la cuina, quan s’utilitzen diversos electrodomèstics potents, per exemple, un rentaplats i una estufa elèctrica o un bullidor elèctric, una càrrega pot superar la potència permesa d’utilitzar el bloc de sortida. Aquest és un requisit previ per a un accident. Aquests dissenys no s’instal·len a la cuina.

A la venda hi ha dissenys de venda que semblen una sola unitat, però no ho són. Tenen preses simples muntades en un sol estoig, que s’han de connectar per cable a l’interruptor. Però a la pràctica, això és bastant difícil.

Com a sortida d'aquesta situació, es proposa que les connexions properes es connectin paral·lelament entre si amb cables, però no s'utilitzin per a consumidors amb molta energia. El nombre de punts de venda no ha de ser superior a quatre. En casos excepcionals, extrems, es permet connectar una cinquena presa de sortida. I per als potents consumidors d’electricitat crear un circuit d’alimentació adequat a partir d’un interruptor de circuit.

Més informació sobre les característiques de la connexió de potents consumidors elèctrics aquí:Com instal·lar i connectar una presa per a una estufa i una rentadora

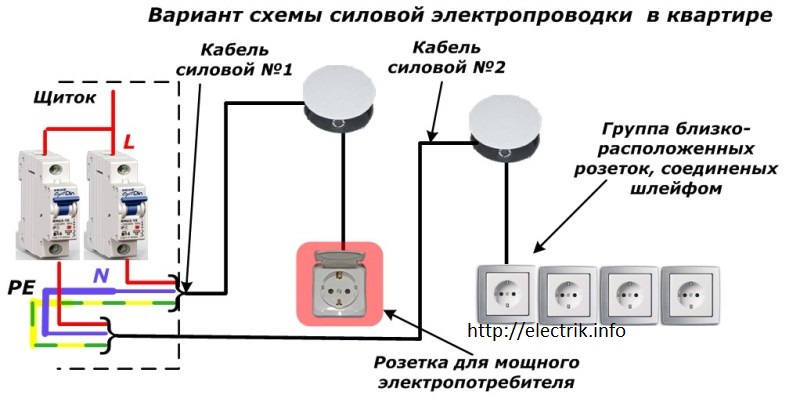

Fig. 3. Variant del diagrama de cablejat de l’apartament

Amb un esquema d’aquest tipus, es poden situar dues fonts diferents del circuit d’alimentació en una habitació.

Continuació de l'article:Com connectar el conductor de protecció neutra a les sortides
