Com fer un bon gir de cables

Aquest article té un títol una mica provocador. Estic segura que de seguida hi haurà gent que instruirà instructivament, dient que la torsió és il·legal i, segons PUE, està prohibit torçar fils.

Ningú no discuteix amb això. Si no fos pel fet que, malgrat tot el que s’escriu a l’EMP, la gran majoria de connexions de filferro al territori de l’antic gran país soviètic encara es retorcen.

No ho discutiré gaire bon trencament de cables - Aquesta és la forma més fiable i d’alta qualitat per connectar cables, tot i que constantment intenten demostrar-ho. Sembla que algú fins i tot va fer una mesura i va comparar la caiguda de tensió en el gir i en un tros sencer, de manera que va resultar menys gir. Potser això és alguna cosa del camp de la mitologia entre els electricistes. Simplement sortirem del fet que una bona torsió es pot anomenar una de les etapes i un element molt important d’aquest tipus de mètodes de connexió de cables, com soldadura o soldadura.

Abans de discutir més sobre el correcte gir, analitzem què passarà si els cables estan connectats així, sense tecnologia, "com va passar". En aquest cas, es produeix en el punt de contacte dels dos cables resistència al contacte. Hi ha dues raons per això: una disminució de l’àrea de secció del filferro al punt de contacte (principalment a causa de microprotrusions durant la connexió) i la presència d’una pel·lícula d’òxid als cables.

Pel·lícula d'òxid - el resultat de la interacció dels àtoms del metall del qual el nucli consisteix en oxigen. Una pel·lícula d'òxid té una resistivitat molt decent. La pel·lícula d'òxid només falta en els metalls nobles: or, platí, etc. (per això també són "nobles", que no reaccionen amb ningú). En plata, la resistència específica de la pel·lícula d’òxid és la mateixa que en el metall en sí, de manera que la plata s’utilitza activament en els contactes de diversos aparells elèctrics.

Quan el fil s'escalfa pel corrent que el travessa, la resistència de contacte de transició augmenta encara més, perquè la calor generada no s’elimina completament al medi, sinó que escalfa el filferro en si, inclosa la torçada.

Com a resultat, tot això pot conduir a un procés similar a una allau, quan el lloc de la torçada és cada vegada més escalfat. Heus aquí una de les causes dels incendis a causa de les anomenades "fallades al cablejat".

Vaig trobar un cas quan un gir d’alumini a la casa de camp d’un veí va estar només un dia. El motiu d’això no és només la presència de torsió de mala qualitat, sinó també el material del nucli conductor del filferro. Per què el fil de coure sempre és millor que l’alumini el lloc ja està escrit.

El més interessant és que en aquest cas no hi haurà disjuntors i fusibles al quadre elèctric responen a un augment de corrent al circuit. En el nostre cas, el corrent no canvia, cada vegada més escalfa el punt de contacte dels dos cables.

A partir d’això, podem concloure que És necessari, en primer lloc, un bon toc de fils perquè la resistència de contacte de transició es mantingui sempre estable i no canviï amb el pas del temps.

Aleshores, què necessiteu per fer un bon toc de fils?

Primer cal treure l’aïllament sense danyar el nucli del filferro. La secció exposada de la vena es neteja de brutícia amb un drap net submergit en acetona o esperit blanc. A continuació, netegem les venes amb un raspall metàl·lic o paperera fins a un brillantor metàl·lic.

A continuació, torquem les venes despullades amb dues alicates. Per fer-ho, doblegueu els extrems dels cables a un angle de 90 º^sobre a una distància igual a 7-10 diàmetres del nucli des de la llesca d’aïllament, i els iniciem els uns pels altres. Enrolem amb unes alicates 5-7 voltes d’un nucli a l’altre.

Enrolem 5-7 voltes d’un altre nucli i segellem la connexió amb unes alicates, és a dir. estrenyem amb dos alicates els girs de les venes en direccions oposades. A continuació, doblegueu els extrems dels cables.

Per fer una branca cal ventar 10-15 voltes d’un nucli de branca al voltant del nucli principal. Segellar la branca amb dues alicates, estrenyent els girs del nucli movent-los en direccions oposades. A continuació, doblegueu bé l’extrem del nucli de la branca. Després de totes aquestes operacions, el gir serà mecànicament fort i fiable.

Hi ha moltes altres maneres de connectar cables torçats. A tots aquests mètodes se'ls dóna fins i tot noms característics.

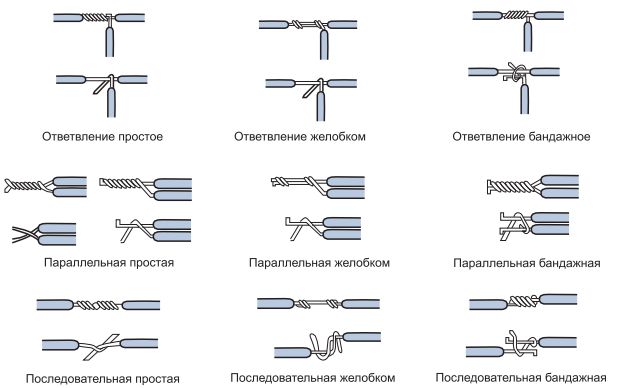

Per exemple, aquí hi ha algunes maneres que es mostren en un llibre famós per a electricistes joves:

L’opció que he descrit en aquest article, mitjançant dues alicates, ha estat provada per la pràctica i mai ha fallat.

Després de crear un toc de gran qualitat, els cables es poden soldar (poc utilitzats per la complexitat), soldats (en un dels articles del lloc es va demostrar d’alguna manera que la soldadura és la millor manera de connectar cables).

Es necessita una bona torsió, per exemple, per obtenir una manera més moderna i amb menys temps de connectar cables, quan s'utilitza tub retret, que és una bona alternativa a la cinta elèctrica.

En aparença, sembla un cambric regular, que es duu a un gir amb un marge en ambdues direccions. Aleshores, el tub d’encontre s’escalfa (per això podeu utilitzar un encenedor normal, però és millor utilitzar un assecador de cabell elèctric), s’embolica ben fort al voltant del cable i l’aïlla de manera fiable.

Feu el gir correctament!

Si teniu les vostres opcions preferides per connectar cables, compartiu-ne i digueu-ho als comentaris de l'article.

Comments

[#1 Pavel]

Per eliminar l’aïllament de cables prims de fins a 1,5 mm2 i mossegar-los, utilitzo la complicada eina M-1U1. Em va obtenir d’un electricista jubilat. Consta de dues nanses de treball en cobertes i potes amb vores de tall. A més, hi ha un disc amb divisions per a la instal·lació sota la mida de la secció transversal del fil desitjat. Amb ell, podeu treure l’aïllament d’un extrem del fil en un parell de segons. Per a grans seccions, faig servir un ganivet de construcció ordinari. En tallar el filferro i treure l’aïllament del filferro, heu de subjectar el ganivet a un angle amb el fil per tal de que no es talli.
Per netejar les venes, sempre tinc amb mi una pell de vidre i un pinzell fet d’una cinta de cartolina. Cosa molt maca! Quan es crea un gir, és important no torçar els conductors del filferro, que es troba aïllat. I estic d’acord amb el que està escrit. L’article és bo!

[#2 Sergey Nikolaenko]

El torçament es fa millor en aquells llocs on l'inspector no pugi, en cas contrari, hi haurà molts problemes, obligant a tothom a refer-lo. Per a ells, la soldadura és millor i els blocs terminals són diferents. Al mateix temps, fins i tot vaig tenir problemes amb SIZ. Així doncs, un bon gir aïllat es pot mantenir durant 50 anys, no com aquests "terminals miraculosos" moderns. Tot i que, si tot és segons el PUE, aquest gir és certament impossible, tot i que això va en va.

[#3 alex]

La torsió no és beneficiosa per als fabricants de diversos terminals. Per què és pitjor un bon gir, per exemple, una tapa de PPE? Com és natural, la torsió també s’ha de fer correctament. Un bon electricista mai no farà un toc d’esquerres de baixa qualitat, i un gir normal sempre serà millor que els diferents connectors pseudo-duper d’origen xinès.

[#4 Semen Deruzhinsky]

La torsió ha d’estar ben aïllada.El millor de tot és que després d’haver donat un gir, cobriu-ho amb una solució de colofí o greix de soldadura i poseu-lo amb una soldadura o d’una altra manera. A continuació, heu d'aplicar aïllament de la cinta aïllant al gir soldat, de manera que les capes de cinta se superposen entre si i capturen part de l'aïllament de fàbrica dels nuclis i, després, cobriu-lo amb vernís a prova d'humitat. Només en aquest cas, el gir tindrà una durada de dècades i, si no l’aïlleu normalment, independentment de la tecnologia de torçades, es pot cremar al cap d’un parell de mesos. El principal en torçar cables és l’aïllament!

[#5]

Com es fa un gir d'un fil flexible (tipus NYM) i un VVG monolític ???

[#6 Vitaliy]

romashka,
el gir paral·lel és senzill (vegeu la figura, un exemple a la dreta), NYM s’envolta fortament al voltant d’una secció recta del VVG. Per evitar el solt del contacte, el millor és aïllar-se amb un tub retrractable per calor.

[#7]

En principi, la zona de contacte del gir és més gran que la del terminal del bloc terminal IMHO.

[#8]

Canvio la caixa de distribució així. Faig un gir senzill i paral·lel de 2-3 cm, després faig passar el gir a través d’un bloc terminal amb dos cargols (venut com a bloc terminal per dotze blocs terminals per bloc), i agafo dos cargols. Resulta que un gir força llarg i els cargols no deixen que la connexió es deixi escapar, els bombers també es perden. Per torçar fins a quatre nuclis de 2,5 mm2, és suficient una tira terminal de 10 a 16 mm2.

[#9 Dmitry]

Podeu veure molt poques persones treballant a la instal·lació ... Segons la vostra tecnologia, una caixa es pot desdoblar durant una hora, sobretot si conté 6-7 cables. Per a mi, per descomptat, no hi ha res millor que torçar (sobretot bullit) !!! Parlo com a instal·lador ..

[#10]

A jutjar pels comentaris (excepte l’últim), ningú va treballar a la instal·lació i, fins i tot, no en té ni idea. Si em soldo cada gir, vernís, aïllat i, posteriorment, vernís de nou, se’m llençarà de la instal·lació sense dret a restaurar. A la caixa de la unió es tallen cables (principalment VVG), l’aïllament dels nuclis s’elimina mitjançant talladors laterals, després dels nuclis es torcen (SIMPLY TURNED) i els PPE s’enrotllen en girs. I TOTS !!! I no cal remuntar cervells.

He oblidat afegir (en cas contrari, els especialistes devoraran la ciutat): les venes estan retorçades amb unes alicates i com més denses millor.

[#11]

Estic cuinant el transformador, em pregunto quins són els desavantatges d’una connexió com aquesta? Com afecta un arc a les propietats del coure? La longitud de l’arc és mínim de 3cm, màxim 5cm. Al final del treball.
Els fabricants de cables no utilitzen coure pur, sinó els seus aliatges, cosa que afecta no només el cost, sinó també la duresa d’aquests, per tant, la connexió clàssica perd la zona de contacte ja que el director de l’organització paga el mateix per la caixa sense distinció del grau d’estrenyiment dels cabdells. La majoria dels instal·ladors que busquen diners no presten la deguda atenció a aquest matís. Quan la brida s'escalfa per un arc amb refrigeració posterior, la densitat de contacte també disminueix més el sutge, la pregunta és si la presència de la brida inclinada quan s'utilitza la soldadura? Si la conductivitat no canvia després que l’arc afecti el coure, cal fer servir un docker com a dissipador de calor al punt de contacte?

[#12]

"El més interessant és que en aquest cas no hi ha disjuntors i fusibles a la centraleta, ja que responen a un augment de corrent al circuit. En el nostre cas, el corrent no canvia, només escalfa el lloc cada vegada més. contacte de dos cables. "- Una conclusió interessant. L’interruptor de circuit és un dispositiu combinat de relé tèrmic i protecció de corrent. És a dir, funcionarà tant en el sobreescalfament de la línia / consumidor, com per exemple, agafar una falca d’un motor elèctric i K.Z. Tot dependrà de la correcció del valor nominal seleccionat, no més.

[#13 andy78]

Igor, l’alliberament tèrmic de l’interruptor de circuit determina el sobreescalfament de la línia / consumidor de manera indirecta augmentant el corrent que passa per l’alliberament. L'article descriu un exemple en què la corrent no canvia i augmenta la temperatura en el punt de contacte dels cables. En aquest cas, l’interruptor no funcionarà, ja que el corrent no augmentarà.

Per cert, quan es protegeixen els mateixos motors, hi ha diverses opcions quan el motor es sobreescalfa, però la corrent dels enrotllaments del motor no augmenta. En aquest cas, el relé tèrmic és inútil, perquè és un relé indirecte. Determina la sobrecàrrega augmentant el corrent. Una forma més fiable de protecció contra el sobreescalfament és la protecció de temperatura incorporada amb termistors en els bobinats del motor.

[#14 Vitaliy]

Alguna cosa aquí, encara ningú no ha dit, com a simple addició. Simplement es pot subjectar a sota dels cargols, si hi ha càrregues grans. És a dir, també, l’habitual torsió bona + cargols ordinaris, estrenyem tot el camí!

[#15 MaksimovM]

Una connexió amb cargol augmenta la fiabilitat del contacte, però en alguns casos aquest mètode no és gaire convenient d'utilitzar. Per exemple, en una caixa de connexions o una caixa de socos on necessiteu brancar el filferro, l’espai lliure és limitat. En aquests casos, i de fet, si és necessari connectar els conductors, és més convenient enganxar el gir amb les mànigues, també és força pràctic i el més important de ser fiable.

[#16]

Soldem els cables amb una màquina de soldadura, que és ràpid i fiable.

[#17 Vasya]

Vaig veure una màquina de soldar només al taller d'una escola tècnica (quan vaig estudiar-hi). A la pràctica, no l’he conegut mai.

Això és així, per cert :)

[#18 Alexander Yermanin]

Generalment està prohibit el gir i no hi ha res a dir. Almenys alguns bons, no ho eren, hi haurà pel·lícules d'oxid i calefacció, i en general és una granja col·lectiva.
