Convertidor simple 12V a 220V 50Hz
L'article descriu un circuit convertidor fet sobre una base d'elements moderns, que conté un nombre mínim de peces i permet obtenir una potència important en la càrrega.
Ja fa molts anys que a les pàgines de publicacions d’enginyeria de ràdio s’han publicat esquemes que permeten bateria del cotxe obtenir una tensió alterna de 220V per alimentar diversos equips en les condicions "de camp". Per descomptat, sempre podeu comprar un convertidor de tensió 12 220, però és molt més interessant fer un convertidor de tensió amb les vostres mans.
El circuit d'aquests convertidors és força senzill: l'oscil·lador mestre controla el funcionament de transistors de sortida potents que "balancegen" el transformador de sortida. El generador, per regla general, s’executava en microcircuits d’un petit grau d’integració K155, K561 i similars, i contenia de dos a quatre casos.
Per coordinar transistors de sortida potents amb aquests microcircuits, va ser necessari introduir etapes addicionals en transistors de petita i mitjana potència. Els transistors de sortida, que s'utilitzaven més sovint KT819GM, havien de posar un radiador força gran.
La base elemental moderna ens permet simplificar significativament aquests esquemes. L’esquema proposat, en comparació amb el just descrit, conté un nombre mínim de peces.
S'utilitza un xip especialitzat KR1211EU1 com a oscil·lador mestre. Per cert, el microcircuit domèstic no té anàlegs estrangers.
Com a claus de sortida s’utilitzen transistors d’efecte de camp IRL2505 potents, que s’utilitzen sovint en diversos dispositius automobilístics.
KR1211EU1 té dues sortides: directa i inversa. Aquestes són les conclusions 4 i 6. Respectivament, el nivell de senyal d'aquestes sortides és suficient per al control directe transistors de sortida: Transistors oberts amb pols d’alt nivell. A més, entre ells, el propi microcircuit forma una pausa (nivell baix), que durant un cert període de temps, de vegades anomenat "temps mort", manté els dos transistors tancats. Això es fa per excloure l'aparició del corrent continu quan s'obren les dues tecles alhora.

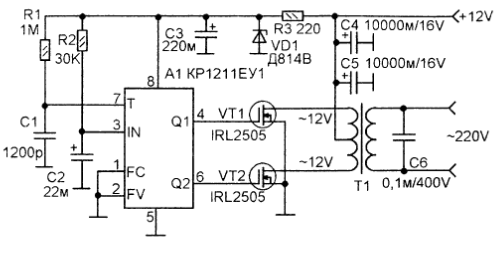

Esquema elèctric d’un convertidor de 12V a 220V 50Hz
La freqüència requerida del generador està fixada per la cadena R1 - C1, i el circuit R2 - C2 s'utilitza com a partida.
El pin 1 del microcircuit permet desactivar la generació d’impulsos, per al qual se li hauria d’aplicar un nivell alt. Aquesta propietat es pot utilitzar per control remot o per a protecció. En aquest circuit, aquestes funcions no s’utilitzen, de manera que el pin 1 només es connecta a un fil comú.
L’etapa d’empenta de sortida es realitza en un transformador T1 i transistors clau VT1, VT2, que s’utilitzen com a IRL2505. La resistència de canal obert d’aquests transistors és de 0,008 ohms. Això és proporcional resistència mecànica al contacte, per tant, la potència dissipada pel transistor en estat obert és petita, fins i tot a corrents elevats, cosa que permet, en alguns casos, abandonar l’ús de radiadors.
Corrent directe IRL2505 fins a 104A, pols 360A. Aquests paràmetres permeten utilitzar un transformador de sortida amb una potència de fins a 1000 W, a la qual és possible extreure fins a 400W a una tensió de 220V.
L’avantatge d’aquest convertidor és que podeu utilitzar qualsevol transformador ja fabricat que tingui dos bobinats de sortida per a 12V. La potència del transformador depèn de la càrrega i ha de ser 2,5 vegades superior: suposem que la potència de càrrega és de 30 W. Aleshores, la potència del transformador ha de ser com a mínim de 30 * 2,5 = 75W.
Amb una potència de sortida no superior a 200 W, no es poden instal·lar transistors als radiadors.
Sobre els detalls. El microcircuit A1 rep energia de l'estabilitzador paramètric R3, VD1, C3.Com a díode zener VD1 és adequat qualsevol persona amb un voltatge d’estabilització de 8 ... 10V.
Condensadors electrolítics importat. Si no hi ha condensadors a 10000 mkf, (C4, C5), es poden substituir per condensadors de 4700 mkf, activant-los en paral·lel.
El condensador C6 serveix per suprimir la sortida d’impulsos d’alta freqüència. Pot ser del tipus K-73-17 o una importació similar.
Durant la instal·lació, no s’ha d’oblidar que ja a una potència de 400 W, el corrent que es consumeix de la bateria a través del circuit de 12V pot arribar a 40A, de manera que els cables per a la connexió a la bateria haurien de tenir la secció suficient i la menor longitud possible.
Boris Aladyshkin
