Tipus i tipus d’interruptors de llum

A Internet es va trobar un article sobre el cablejat elèctric per a un habitatge. En ell, l'autor va escriure que es proporciona zero i una fase de xarxa a un interruptor d'il·luminació convencional domèstica. Aquesta afirmació errònia pot confondre una persona sense experiència, conduir a un curtcircuit al cablejat.

Qualsevol interruptor d'apartament sempre es munta en el trencall de fase segons l'esquema següent.

Com connectar les llums correctament a través de diversos interruptors de llum es descriu en detall en aquest article:Esquemes i esquemes de cablejat de la il·luminació en un apartament i una casa

Per a l’enllumenat domèstic s’utilitzen interruptors de diversos dissenys. Tots ells es relacionen amb dispositius de commutació amb dues posicions del cos de treball que determinen els estats del límit següents:

1. circuit obert;

2. tensió d’alimentació a la làmpada.

El control de la il·luminació en la majoria dels casos es realitza manualment. Els interruptors d’allotjament estan dissenyats per funcionar en el cablejat domèstic a paràmetres de xarxa classificats i no estan dissenyats per a disparar corrents i circuits curts.

Aquesta funció de protecció la realitzen els interruptors automàtics del quadre de l'apartament, equipats amb llançaments de corrent, mecanismes de tall i sistemes d'extinció d'arcs.

Qualsevol model d'un interruptor de llum està creat per a determinades tasques tècniques:

• corrent de treball;

• tensió de la xarxa;

• modificació climàtica;

• grau de resistència a la pols i a la humitat (codi IP);

• mètode d'instal·lació;

• fixació de filferro;

• mètode de commutació;

• tipus de gestió i altres finalitats.

En la gran majoria de dissenys, els cables es connecten als terminals amb una varietat de terminals de cargol. Aquest mètode ha superat la prova del temps. Ara, per facilitar la instal·lació, s’han popularitzat blocs terminals carregats en mollaque permeten una instal·lació més ràpida mitjançant la inserció de l’extrem del conductor al dispositiu de subjecció.

Mètodes de commutació de llum

Els interruptors d’allotjament es poden controlar:

• prement una tecla;

• commutador de commutació;

• tirant o alliberant el cordó (cadena);

• movent el control lliscant;

• engegar el botó;

• sensor de moviment integrat;

• tauler tàctil

• la intensitat del flux de llum incident;

• comandament a distància.

Sovint es munten en una paret per a cables exteriors o interiors.

Amb un mètode de col·locació ocult, l’interruptor s’amaga en una presa dins de la paret i els cables es connecten als terminals després d’arreglar la caixa. Per a cablejat obert, utilitzeu un mitjon. La base es fixa amb cargols.

Construccions del teclat

Estructuralment, l’interruptor de llum, controlat mitjançant la premsa d’una tecla (commutador de commutació), consta de contactes fixats a la carcassa i un mecanisme de gir mòbil, pressionat per un ressort que funciona amb:

1. compressió;

2. estiraments.

En el primer cas, la pressió exercida sobre la clau es transmet a la bola comprimint la molla. Llisca per l’eix oscil·lant del braç balancí, gira sobre l’espatlla i mou el mecanisme mòbil amb contactes en sentit contrari.

Al segon mètode, s’adhereix un bastidor al botó d’interruptor, pressionat per la molla a la base. Es gira al voltant del seu eix i amb el seu moviment crea o trenca un contacte elèctric.

En ambdós casos, la part mòbil sota l’acció de la molla commuta el canvi d’un estat a un altre, depenent d’on premeu la part inferior o superior de la tecla.

A la imatge es mostren els tipus comuns d'aquests commutadors i circuits interns del sistema de contacte.

Amb paràmetres elèctrics seleccionats correctament i observant el mode de funcionament, l’interruptor de circuit pot funcionar sense fallar durant moltes dècades. A tall d’exemple, a continuació, es mostra una imatge d’un antic model de teclat d’una sola palanca de mig segle que, malgrat la polsitat, les teles de teixit i l’efecte de la humitat atmosfèrica (la corrosió dels cargols i les rentadores dels cables de coure és clarament visible), ha continuat operatiu fins avui.

Aquest interruptor funcionava en una terrassa de fusta sense escalfar-annex a una casa privada sense pràcticament cap manteniment. Per descomptat, la qualitat del seu disseny no compleix els requisits moderns. Però, l’aïllament de la paret amb una presa dielèctrica, una funda de plàstic resistent i un disseny per a un muntatge extern que compleix els requisits de l’antic GOST, va assegurar completament el seu funcionament fiable a llarg termini.

A l’interior de la caixa, funciona un saltador mòbil carregat amb molla, que commuta els contactes estacionaris connectats als cables d’il·luminació. A la posició superior, la palanca de pont crea un circuit elèctric i a la posició inferior s’obre.

Commutadors de creuament i de pas

Són una mena de dissenys de teclat tipus balancí. Quan es manipula una clau, s’encén una de les dues llums connectades a elles.

Però aquests esquemes d’il·luminació domèstica pràcticament no s’utilitzen. S’utilitzen en dispositius tècnics. Sovint, s’utilitzen models d’aquest tipus per controlar la llum des de diversos llocs remots. L’exemple més senzill del seu ús es mostra a la imatge següent.

En aquest esquema, per simplificar la comprensió del principi de funcionament, queden excloses les caixes de connexions per a unir els extrems dels cables.

Segons aquest principi, inclusió d’una làmpada des de tres o més llocs, però heu d'afegir un commutador basculant de dues claus.

Interruptors de cable

A la imatge següent es mostra un altre tipus de commutador de muntatge a l'aire lliure exterior.

Aquests models es van instal·lar massivament a l'interior d'edificis de taulers de diversos pisos en els anys 70-80. Ells, amb un funcionament adequat, continuen funcionant ara. Una característica del seu dispositiu és un cordó de niló que es penja de la carcassa, que està lligat a un braç de pivot fixat en un bloc terminal terminal. El retorn del coixinet està garantit per l’energia de compressió de la molla després d’alliberar el cordó.

Entre aquests models, hi ha dissenys que, tirant del cordó (girant la palanca), controlen dos grups de llums del candelabre: quan s’encén la primera tensió, s’encén un bloc de llums, quan s’apaga el segon, l’altre i s’apaguen de forma seqüencial.

Dispositius polsadors

Es poden trobar a la base d’un llum de taula, damunt del qual s’aixeca un botó amb un clip.

La part cilíndrica de l’interruptor que hi ha a la part inferior del plafó es troba a través del forat tecnològic. Els extrems preparats dels cables elèctrics s’introdueixen a les preses i es fixen amb cargols des dels extrems de la carcassa.

De la mateixa manera, els models de sòl funcionen per a aplicacions.

El botó de la làmpada de taula es pot fer de forma decorativa ampliada, convenient per utilitzar, tal com es mostra a la fotografia.

Encès apliques de paret Es poden instal·lar interruptors amb botons, el pressionat dels quals es realitza mitjançant una palanca carregada en molla mitjançant un cordó o una cadena fixa amb mànec. Es mostra un exemple d'aquest disseny amb un marc vermell a la imatge següent.

Els interruptors del botó anteriorment comentats funcionen amb el principi d’una tecla, quan s’encén la primera vegada que s’encén i s’il·lumina la llum i s’apaga la segona.

A la pràctica, sovint hi ha botons amb una molla d’autorevolució, que creen un pols actual (funcionament al mode botó sense tenir-ne premut). Per controlar la llum mitjançant aquests dispositius, cal connectar un circuit de relé addicional.

Interruptors de diapositives

En un cas tancat amb contactes fixos, es mou un mecanisme mòbil amb un pont de contacte. El ressort de compressió proporciona una fixació millorada i compressió de les pastilles desplaçades per crear bones condicions per al pas del corrent elèctric.

La foto mostra una làmpada de taula amb un interruptor de diapositives i una imatge amb una secció del disseny d’un d’aquests nombrosos models.

En ell, l’element mòbil se situa per sobre de la part central. Aquest dispositiu proporciona una pinça clara per crear bon contacte elèctric amb la mínima possibilitat d’escampar. Aquesta és una condició per assegurar un funcionament llarg i fiable.

Interruptors tàctils

Aquests dissenys no necessiten accions mecàniques: tenen un panell especial a l'exterior controlat per un simple toc d'un dit. Es poden configurar models similars per funcionar en mode clau o botó.

Pel seu dispositiu, els interruptors tàctils consisteixen en:

• un element de detecció que respon al tacte i envia una comanda de processament;

• un circuit electrònic amb elements de semiconductor que percep un senyal de comandament i el converteix per a la percepció per part d’un òrgan executiu;

• peça de commutació, proporcionant commutació d'energia.

Gràcies al farciment electrònic, es poden controlar i equipar de forma remota amb funcions de sensor addicionals:

• moviment

• temperatura

• il·luminació.

Interruptors del sensor de moviment

El seu disseny inclou components electrònics que realitzen anàlisis contínues:

• el nivell d’il·luminació de l’espai controlat;

• la presència (o absència) de moviment humà a la zona de sensibilitat del sensor.

Amb subjecció a les condicions necessàries per a la inclusió de la llum, el sensor s’activa.

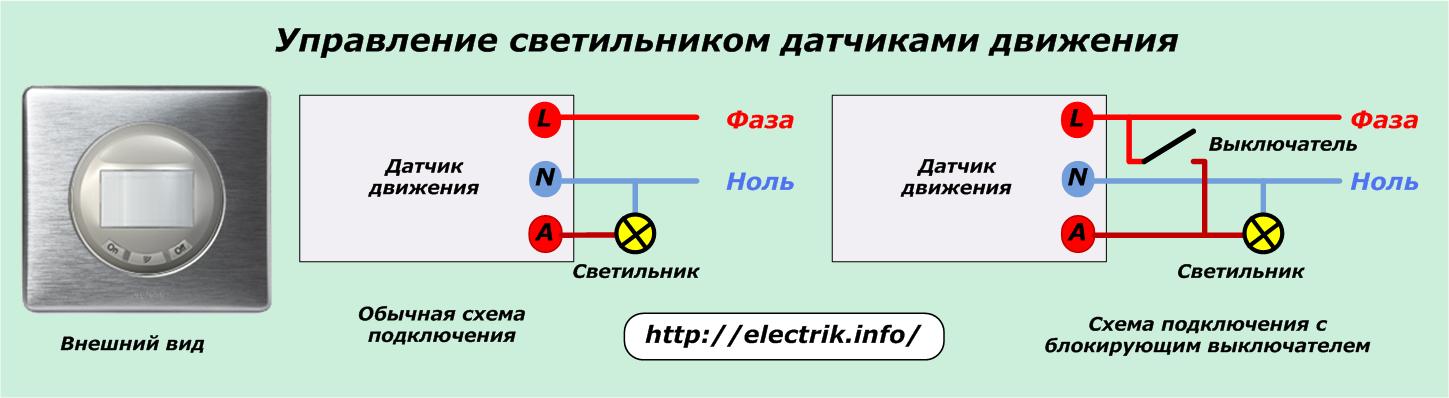

Un esquema típic per connectar una lluminària a un dispositiu es basa en connectar la fase de subministrament a un terminal separat "L", zero a "N", i la fase de sortida "A" i el conductor neutre a la lluminària (feu clic a la imatge per ampliar-la).

Si a la pràctica es necessita un temps determinat per bloquejar el funcionament del sensor de moviment i utilitzar un interruptor convencional per a la il·luminació, utilitzeu l’esquema adequat. No viola l'algorisme de funcionament normal quan el commutador està desactivat. Més detalls sobre les característiques de la connexió dels sensors de moviment de raçazaon aquí: Esquemes de connexió amb el sensor de moviment

Interruptors crepusculars

Aquest disseny es basa en el principi d’una reproducció fotogràfica, que respon als canvis d’il·luminació amb un sensor especial. Amb una disminució del flux lluminós, aquest interruptor s'encén independentment de la làmpada, que es cremarà fins que la il·luminació exterior augmenti.

Per al funcionament econòmic de la lluminària, els interruptors crepusculars es complementen amb sensors de moviment o presència.

Interruptors de control remot

Permeten controlar la làmpada des de distància mitjançant un petit comandament a distància, que és un transmissor que emet comandaments sobre l’aire. L’interruptor en si és un receptor que, amb els seus propis contactes de commutació, talla el cable d’alimentació de la làmpada.

Es pot instal·lar directament a prop del suport del candelabre, ja sigui en lloc de l’antic interruptor de claus o fins i tot a l’interior del taulell d’apartaments.

Per controlar les làmpades fluorescents o LED d’estalvi d’energia, l’interruptor haurà de subministrar fase i zero per a l’alimentació.

Segons el comandament transmès des del comandament a distància, la llum s’encén o s’apaga. L’abast del transmissor depèn de l’estructura i els materials de l’edifici, i la potència de radiació mitjana és suficient per cobrir una distància d’uns 20 ÷ 25 metres.

N’hi ha prou amb utilitzar piles corrents per alimentar el comandament a distància. Tenint en compte el mode de funcionament econòmic, la seva vida serà molt llarga.

L’ús de controladors de microprocessador en el circuit de control permet ampliar la funcionalitat dels accessoris, iniciar-los sense problemes, regular la intensitat de la llum, utilitzar un temporitzador i altres mecanismes.

De vegades és necessari traslladar el commutador a una altra ubicació. Llegiu com fer-ho a l'article. "Com es pot transferir la presa i l'interruptor".
