Esquemes de connexió amb el sensor de moviment
Els sensors de moviment són dispositius que responen a objectes en moviment, més que no estacionaris. En aquest sentit, es diferencien dels sensors de presència configurats per funcionar amb la desaparició i la desaparició d'objectes mòbils a la zona controlada.
Dit d'una altra manera, el dispositiu que controla el moviment hauria de funcionar quan una persona es troba dins de l'espai observat, quan es mou o es congela, però almenys només mou els dits. Al mateix temps, s’activen dispositius de control de presència quan la gent ha sortit completament de l’habitació o hi queda una persona completament congelada que no fa cap moviment.
Els dos grups d'aquests sensors poden funcionar basant-se en:
-
captació de vibracions sonores per sistemes acústics sensibles;
-
la percepció de la radiació tèrmica causada pel cos humà pels receptors d’infrarojosacció passiva;
-
solapament infrarrojo invisible a l’ull humà dirigit des de l’emissor al receptormètode actiu.
Hi ha encara altres maneres de detectar una persona en moviment, però, com el mètode acústic, poques vegades s’utilitzen. I en els electrodomèstics, s’utilitzen amb més freqüència els sensors de moviment que funcionen amb ones electromagnètiques situades a l’espectre d’infrarojos. Es descriuen a aquest article.
Els receptors del sensor IR tenen un principi general de funcionament.

Els sensors de moviment i els de presència obtenen radiació infraroja distribuïda en totes les direccions des de qualsevol objecte situat al camp de vista. Els rajos tèrmics, com en un sistema òptic convencional, per exemple, una càmera, cauen sobre una lent segmentada que funciona segons el principi de Fresnel.
Aquesta construcció de vidre o plàstic òptic es crea amb un gran nombre de sectors / segments concèntrics, cadascun dels quals forma un feix estret de raigs de calor paral·lels al sensor d’IR.
També s’anomena el terme “sensor PIR” perquè té un efecte piroelèctric: crea un camp elèctric proporcional al flux de calor rebut. El senyal rebut per ell és processat per dispositius electrònics.

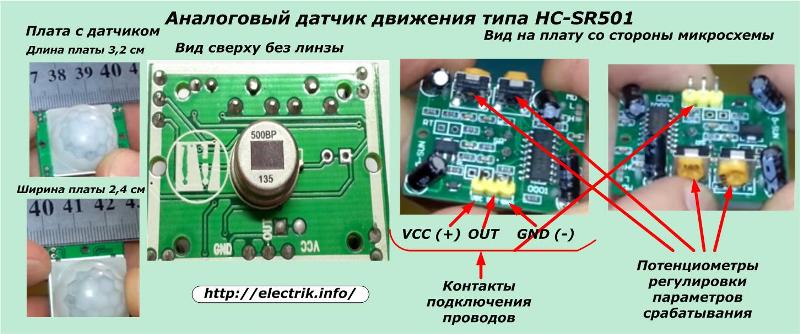

En la majoria de dissenys de sensors, el pirodetector funciona amb valors analògics. Un exemple és Sensor de moviment de la sèrie HC-SR501.

Té petites dimensions, funciona sobre la base d’un microcircuit, disposa de tres terminals per connectar cables de potència i càrrega, dos potenciòmetres d’ajust. Quan s'activa, genera un senyal elèctric de control amb un voltatge de 3,3 volts i un corrent de diversos mil·límetres.

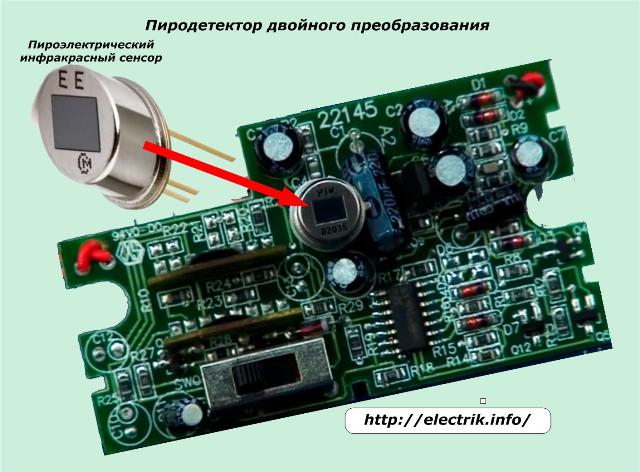

Recentment, s’han introduït unitats que implementen doble conversió i processament d’ordres basades en senyals digitals.
Això permet l'ús de dispositius de microprocessador i tecnologia informàtica per a transformacions de senyal posteriors i la formació de diversos algoritmes de control per a dispositius automàtics.
Tant els sensors electrònics analògics com els digitals estan connectats a fonts d'alimentació i disposen de dispositius de sortida que canvien la càrrega a la xarxa primària.
Un dels principis està definit en l'algoritme de funcionament de l'electrònica:
-
detecció de moviment;
-
resposta per estada.
Quan una persona apareix al camp d’acció del sensor, per la seva presència, fa canvis en l’equilibri tèrmic de l’entorn i tots els seus moviments s’enregistren a través de la lent Fresnel com a lent de la càmera. Les unitats electròniques funcionen i emeten un senyal elèctric al contacte de control.
Això acaba les funcions del propi sensor, tot i que encara no s’ha finalitzat el procés de commutació dels actuadors, i no és suficient la potència del senyal de control del sensor de moviment per encendre accessoris d’il·luminació, encendre la sirena de so, enviar SMS a un telèfon mòbil o realitzar altres tasques.
Aquest senyal s’ha d’amplificar i transmetre a un potent contacte per canviar la càrrega.

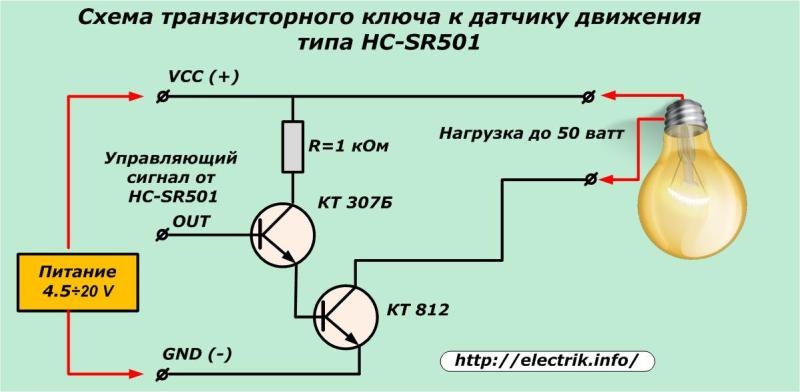

El sensor de moviment HC-SR501 descrit anteriorment no pot realitzar aquestes funcions pel seu compte. Per implementar-los, podeu muntar un simple transistor activat transistors bipolars.
Potència = 4,5 ÷ 20 volts d'una font addicional es subministren als terminals VCC i GND del sensor de moviment i clau, i el senyal de control del terminal OUT del sensor es subministra al terminal de l'amplificador del mateix nom. Es connecta al circuit de sortida una càrrega del voltatge adequat.
Si utilitzeu aquest esquema per activar el telèfon mòbil, podeu rebre SMS al vostre telèfon mòbil, que serà un senyal sobre l'aparició de convidats inesperats a la zona de seguretat.
La majoria dels mòduls preparats per als circuits d’il·luminació amb sensors de moviment tenen un amplificador integrat i un contacte d’alimentació commutant el circuit de càrrega. Els dissenys d'aquestes unitats, alimentades per una xarxa de 220 V, disposen de tres terminals per connectar cables directament a la carcassa, dos dels quals potència d'alimentació (fase L i zero N) i el tercer L ', juntament amb zero N, s'utilitza per a lluminàries de commutació.
Sensors de moviment actius
Els dispositius que treballen el principi de control del canal entre l'emissor d'IR i el receptor tenen aproximadament el mateix algorisme, estan ajustats a una freqüència comuna, com el control remot d'un televisor o un ratolí sense fil amb els seus receptors. Poden tenir una potència autònoma independent d’una xarxa elèctrica estacionària.
En aquest cas, es realitza un dels esquemes de disposició dels mòduls del mètode directe o rotatiu per formar la ruta mitjançant miralls.

Esquemes de connexió de sensors

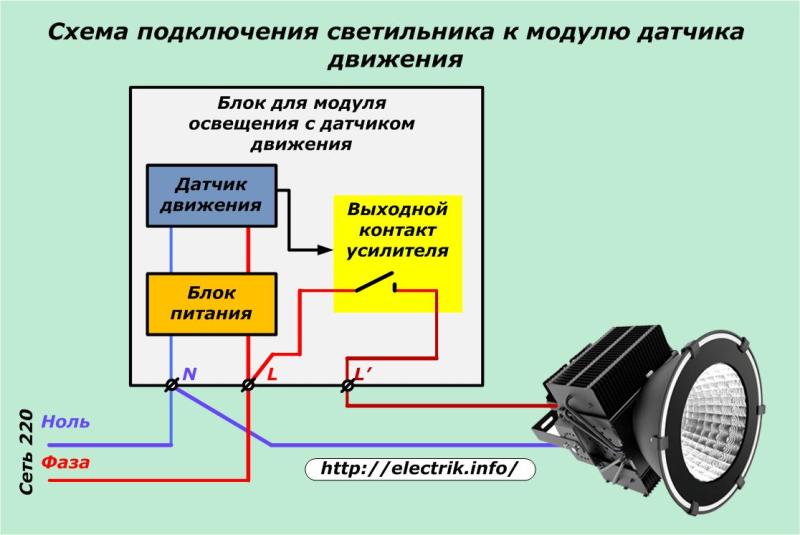

Esquema de cablejat senzill mostrat a la imatge.
Amb aquesta connexió, el mode de funcionament de la làmpada correspon plenament a l’algoritme establert pel circuit electrònic i s’ajusta mitjançant potenciòmetres d’ajust.
En dissenys senzills de sensors, s’instal·len dos controladors:
1. LUX: el nivell d’il·luminació en arribar al qual s’activa el sensor (per exemple, no cal utilitzar llum elèctrica en temps assolellat). Per a la regulació, s’instal·la inicialment el seu valor més alt;
2. TEMPS: la durada del temporitzador o, dit d’una altra manera, la durada del temps en què s’encén la làmpada després de detectar el moviment. Normalment estableix el valor mínim, perquè amb cada nou moviment, el sensor es reiniciarà constantment.
Normalment aquests dos paràmetres d’ajust són suficients per configurar el control dels accessoris domèstics. At sofisticats sensors de moviment de seguretat Hi ha dos potenciòmetres més:
1. SENS: sensibilitat o abast. S'utilitza per reduir la zona de control en aquells casos quan no és possible limitar-la a canviar l'orientació del sensor de moviment;
2. MIC: nivell acústic del soroll del micròfon integrat al qual s'activa el sensor. Però en condicions domèstiques aquesta funció no és necessària: el sensor es veurà activat per sons estranys dels cotxes que passen, exclamacions dels nens ...

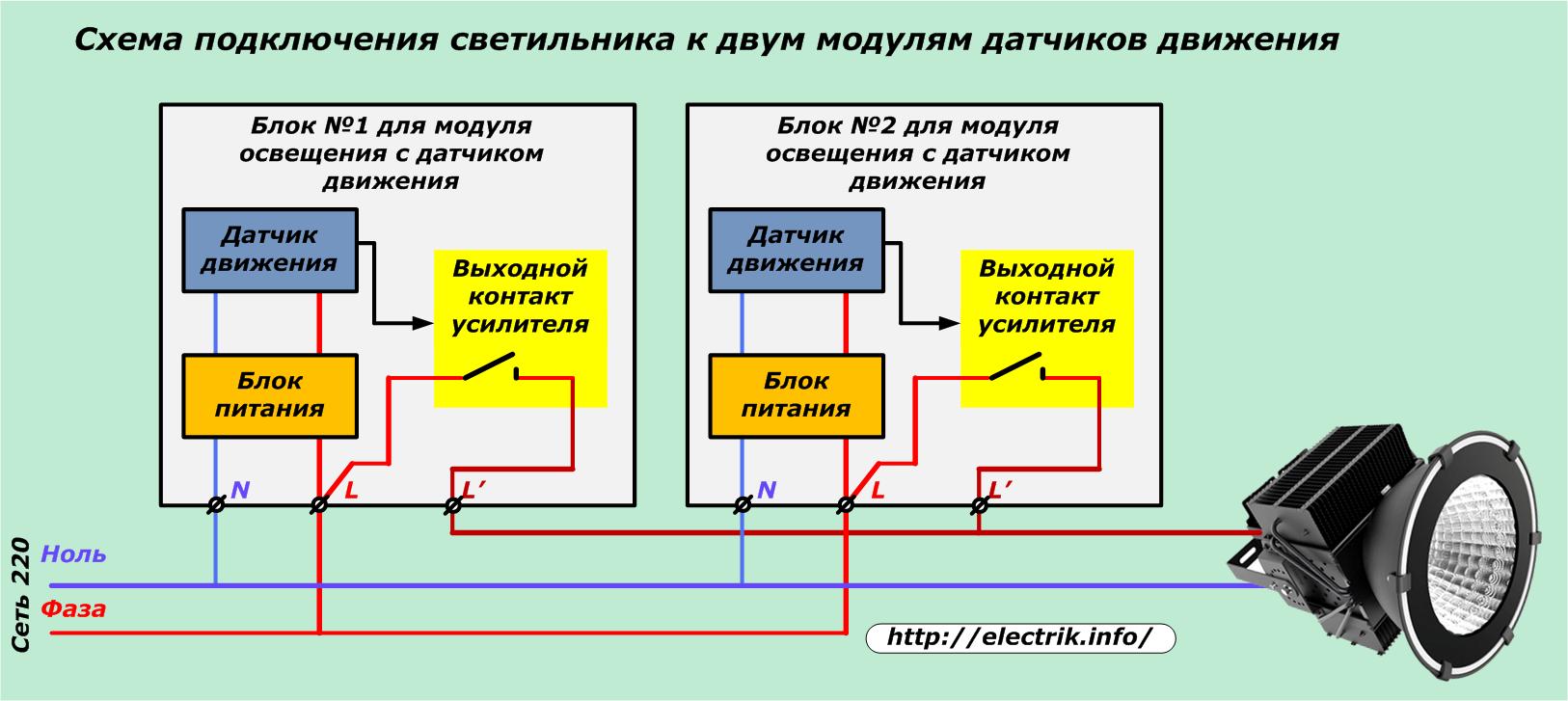

Esquema de connexió de la làmpada a dos sensors
Aquest mètode s'utilitza en llocs on sigui necessari controlar la il·luminació des de dos punts remots amb una vista limitada per a un sensor.
Els terminals del mateix nom es connecten paral·lelament entre ells i surten a la xarxa d’alimentació i al dispositiu d’il·luminació. Quan s’activa el contacte de sortida de qualsevol sensor, la làmpada s’il·lumina.

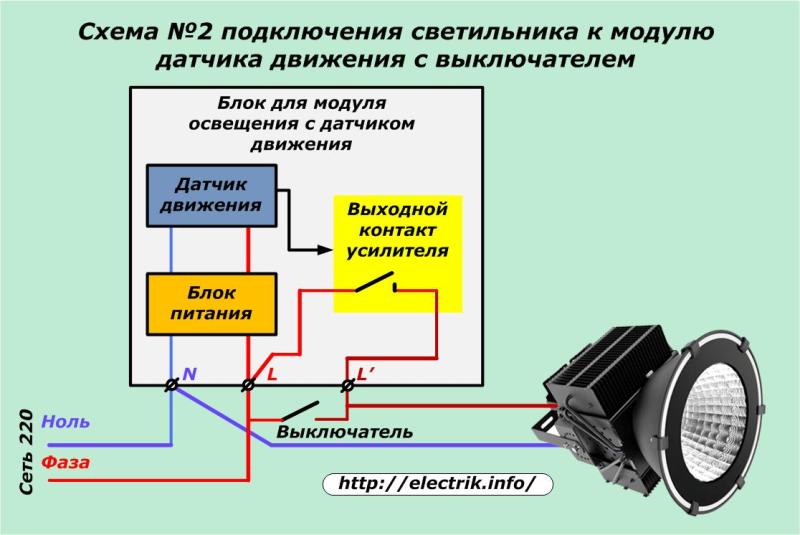

Diagrama de connexió mitjançant commutador
Aquest mètode s’utilitza quan s’afegeix un bloc de sensors de moviment a una làmpada existent amb un commutador. Quan l’interruptor està encès, el circuit funciona completament tal com està configurat per l’electrònica. I quan el contacte està obert, la fase s’elimina de la font d’alimentació i el sensor de moviment es queda fora de funcionament.
La pràctica ha demostrat que entre els propietaris d'apartaments, en sortir del local, es mantenia el costum d'apagar automàticament la llum amb un interruptor. Després d’això, quan entra a l’habitació d’una persona, el sensor de moviment es posa en funcionament. Per excloure aquestes situacions, s'eviten els contactes de l'interruptor, mitjançant els quals es realitza la transició al circuit anterior.
En aquest circuit, l’interruptor d’encesa supera el contacte de sortida del sensor de moviment. S'utilitza quan una persona es troba en una posició estacionària durant molt de temps i la velocitat de l'obturador és petita i heu de fer moviments de distracció addicionals per encendre la làmpada.

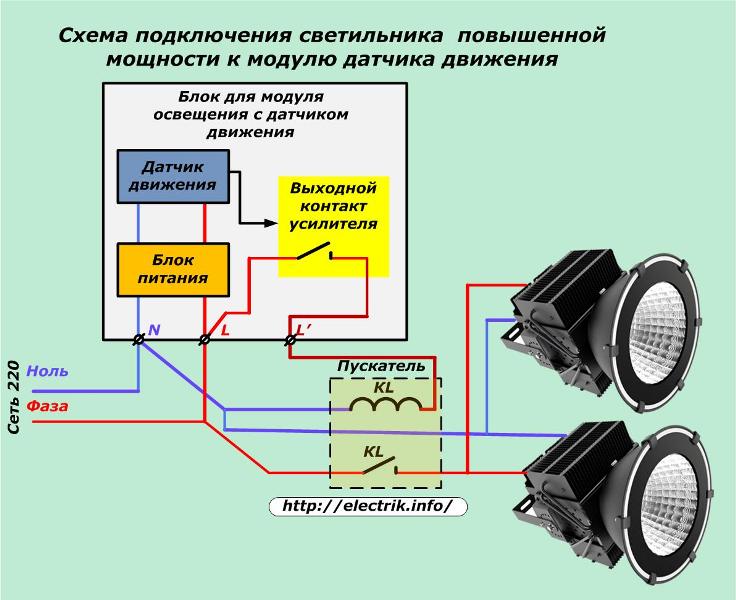

Diagrama de cablejat per a càrregues potents amb dispositius electromagnètics
Es pot fer servir una unitat de sensor de moviment amb contactes de baixa potència control de la llum lluminàries molt potents. Per això s'utilitza un dispositiu intermedi: arrencador magnètic, relé o contactor de la qualificació corresponent. El seu bobinat està connectat a un contacte de sensor de baixa potència i el contacte d’energia commuta la càrrega del sistema d’il·luminació.
En aquest esquema, com en tots els altres, cal calcular amb precisió les capacitats commutades i seleccionar els contactes d’alimentació per a aquestes. Després de la seva inclusió en el treball, els corrents de les càrregues són necessàriament mesurats i comparats una vegada més amb la potència dels contactes. Per a un funcionament fiable a llarg termini del sistema, cal crear un marge de potència.
Un circuit similar amb dispositius electromagnètics és capaç de funcionar de forma llarga i fiable. Però té dos inconvenients importants:
1. augment del soroll i interferències electromagnètiques que acompanyen el procés de desplaçament de l’armadura durant el commutació;
2. el desgast constant del sistema de contacte a causa de descàrregues derivades d’un circuit obert, que requereix un manteniment preventiu periòdic.
Els triàsics i els triacs es veuen privats d’aquestes mancances.

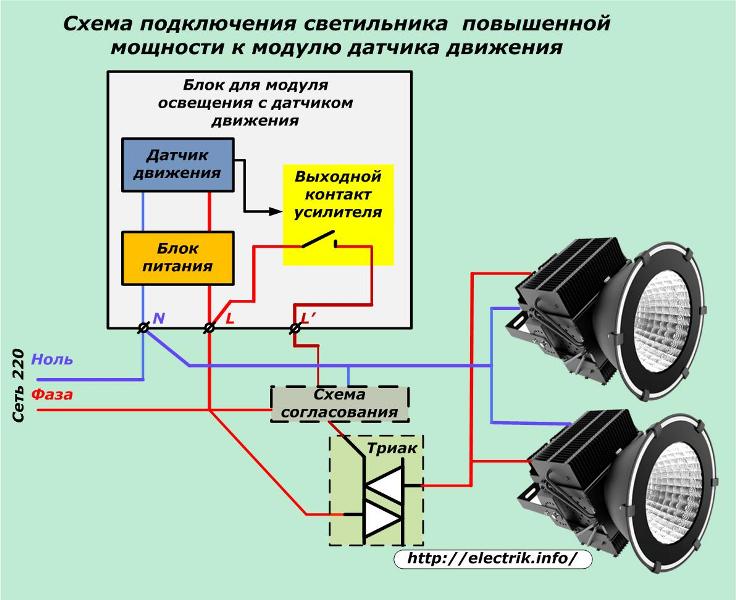

Diagrama de connexió per a càrregues potents amb dispositius semiconductors
En aquest cas, no hi ha cap tipus de soroll i interferències. Però, perquè el dispositiu de semiconductor funcioni, és necessari convertir el senyal de control del sensor de moviment en un harmònic que coincideixi en freqüència amb la tensió de xarxa. Per a això, es crea un circuit especial de concordança que proporciona corrent altern a elèctrode de control de triac.
Quan el circuit de coincidència funciona, el triac està obert. i les llums estan enceses. Quan no hi ha cap senyal de control, el triac es tanca i la il·luminació que controla s’apaga.
L’inconvenient d’aquest circuit és la complexitat del disseny del senyal de concordança del dispositiu electrònic.
L'elecció de la ubicació de la instal·lació i el mètode d'orientació dels sensors
Segons el seu disseny, el sensor de moviment pot tenir un angle de visualització diferent per controlar l’espai des d’uns quants graus fins a una vista circular, que s’utilitza normalment amb suport de sostre.

Aquests angles es distribueixen en plans horitzontals i verticals, determinen l’àrea d’observació, estan indicats a la documentació.

Els sensors dissenyats per al muntatge en paret solen tenir una visió general de l'ordre de 110 ÷ 120 o 180 graus horitzontalment i 15 ÷ 20 - verticals.
Fora d’aquest espai, els sensors no detecten moviments. Per tant, a l’hora d’instal·lar un sensor de moviment, és important no només seleccionar-los segons les característiques de la revisió, sinó també ajustar després de la instal·lació per ajustar la direcció. Els dissenys amb un cos mòbil de visualització faciliten la posada en servei i, per a altres dispositius, cal pensar atentament i realitzar la instal·lació inicial.
Els sensors de sostre solen tenir una visió 360sobre horitzontalment, que es distribueix el con de dalt a baix.La seva zona de control és molt més gran, però també pot tenir un espai poc visible a les cantonades del local.

Impacte d'objectes estrangers en el funcionament de sensors
A l’hora d’instal·lar i configurar el sensor de moviment, és important tenir en compte les condicions de la seva col·locació, per avaluar l’impacte sobre la seva fiabilitat d’objectes propers i diverses fonts d’energia. Els escalfadors tèrmics, les branques dels arbres que balancegen, els cotxes que passen, les cabines dels ascensors i altres objectes poden causar falsos positius.
Quan no hi ha manera de desfer-se d’ells, aleshores la sensibilitat del dispositiu s’encén amb un potenciòmetre o es protegeix la zona d’interferència.
