Com triar, configurar i connectar un relé fotogràfic per a il·luminació exterior o interior
A principis del segle passat, a moltes ciutats hi havia una professió única: un lampista. Es tractava d’un home que es dedicava a l’enllumenat del carrer. Amb l’aparició del crepuscle, il·luminava tots els dies i al matí els apagava.
Avui en dia, es diuen dispositius automàtics "Interruptors crepusculars" o "fotoprojector".
Aparició
Els interruptors crepusculars són produïts per fabricants amb diverses característiques elèctriques, paràmetres de funcionament i disseny per a diversos propòsits.
Es poden crear per treballar a l'interior, per exemple, per il·luminar les escales dels porxos o s'utilitzen a l'aire lliure sota la influència de les precipitacions.
Principi de funcionament

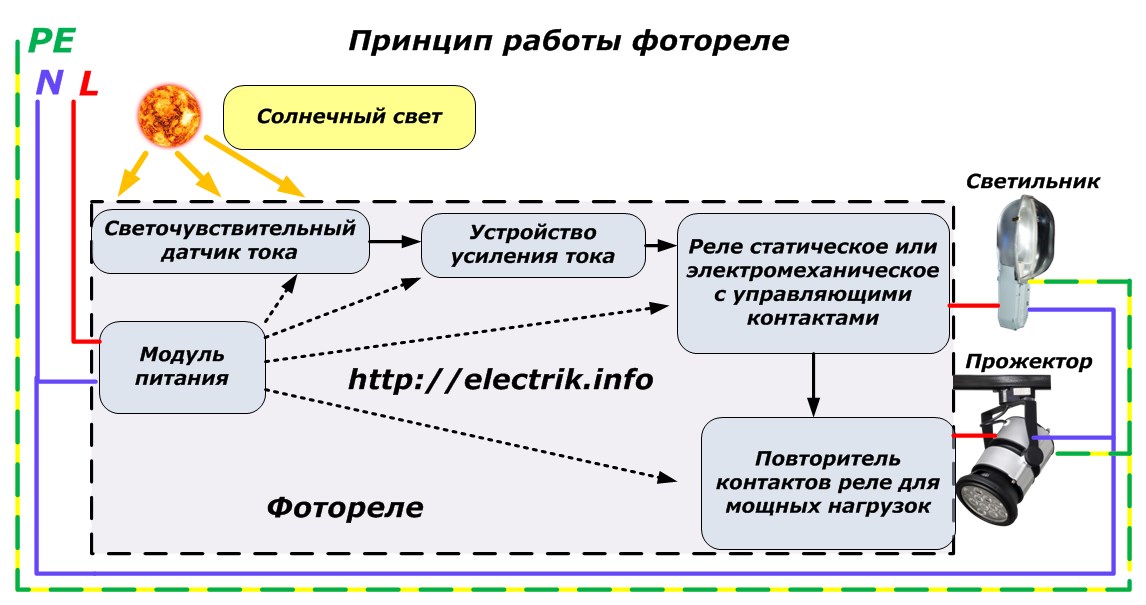

Totes les reproduccions fotogràfiques estan unides pel fet de funcionar segons una sola llei, que demostra l’esquema següent.
El flux lluminós de la radiació solar és percebut per un sensor especial que genera un corrent elèctric de valor proporcional. Quan la il·luminació disminueix, el valor del corrent generat disminueix. Com que la galeria és molt petita, s’amplifica i s’alimenta al relé: un actuador que combina la part lògica en el seu disseny.
Els contactes de relleu controlen el funcionament de les lluminàries o, si cal, l’arrencador per a focus d’alta potència.
Element fotosensible pot tenir un dispositiu diferent i funciona sobre la base de:
-
un fotorresistor que canvia la seva resistència elèctrica sota la influència d’un corrent de llum;
-
un fotodiode que converteix la llum en càrregues d’electricitat a causa dels processos que es produeixen a les juntes pn;
-
un fototransistor que converteix la llum en el moviment de les càrregues elèctriques com a resultat de la conducció dels forats d’electrons;
-
fototristista: un dispositiu semiconductor optoelectrònic amb un disseny semblant a un tiristor convencional;
-
Photoimistor multicapa.
Fotorresistor - Es tracta d’un producte semiconductor, que sota la influència d’un flux canviant de quanta llum converteix proporcionalment la seva resistència elèctrica.
Quan un fotorresistor està connectat a una font d'EMF estabilitzat mitjançant una resistència de càrrega R, s'estableix un corrent dependent de la il·luminació al circuit.
Fotodiode converteix la radiació lumínica en corrent elèctric i pot funcionar en circuits:
-
amb tensió inversa externa aplicada;
-
sense ell.
Fototransistor - Es tracta d’un transistor ordinari que és sensible al flux lluminós. Es pot fer com a camp o transistor bipolar amb una estructura n-p-n o p-n-p i una base irradiada amb la llum. El canvi de la quantitat d’il·luminació afecta el valor del corrent elèctric al circuit connectat.
La sensibilitat a la llum dels fototransistors és superior a la dels fotodiodes. Per tant, el seu ús és més prometedor.
Foto tiristor també funciona com a analògic d’un tiristor convencional, però està controlat pel flux de llum i passa d’un estat tancat a un estat obert (i viceversa) quan la il·luminació arriba a un cert valor llindar.
La magnitud del corrent que passa per l'elèctrode de control, pot ajustar la configuració per al funcionament del tiristor de la foto.
Photosemistor té un major nombre de capes amb conductivitat electrònica i forat, és més difícil de fabricar. Però també està controlat pel flux d'incidents de llum que irradia una de les capes lliures de semiconductor.
Per obtenir més informació sobre la disposició de fotosensors (fotoresistors, fotodiodos i fototransistors), vegeu aquí: Fotosensors i la seva aplicació
Especificacions clau
L'elecció del relé fotogràfic per a diverses condicions de funcionament es veu afectada per:
-
sensibilitat de la fotocèl·lula al flux de llum;
-
tensió d’alimentació;
-
energia consumida pels aparells d’il·luminació;
-
entorn de treball que envolta l’interruptor crepuscular.
Sensibilitat està determinat per la relació del fotocurrent creat amb el valor de l’incident de flux lumínic sobre l’element lluminós. Es mesura en [μA / lm]. Com que les fotocèl·lules reaccionen a la intensitat i la freqüència de la llum, la sensibilitat es divideix en:
-
espectral associat a la freqüència;
-
integral, caracteritzada per la intensitat del flux de llum incident.
Fotosensibilitat espectral S'utilitza per avaluar el funcionament de la fotocèl·lula amb una freqüència específica de vibracions de llum, per exemple, la regió d'infrarojos invisible. La sensibilitat integral està pensada per a l'anàlisi i el funcionament del flux de llum total, que té espectres des de la ultraviolada fins a la part infraroja.
Reproducció de voltatge nominal indicat a la documentació i a la carcassa del propi dispositiu. És possible que els dispositius fabricats a l'estranger no siguin adequats per funcionar als països de la CEI a causa d'altres valors de tensions d'alimentació adoptats en diferents països del món.
Potència de les làmpades connectades al relé fotogràfic crea una càrrega als contactes de sortida del dispositiu, que es poden cremar en cas de sobrepassar els valors de disseny admissibles. Per tant, quan es tria el disseny d'un interruptor crepuscular, sempre es presta atenció a aquesta pregunta.
En el cas de cert model de relé fotogràfic, que és adequat per a tots els paràmetres, excepte el valor de la càrrega connectada, podeu utilitzar un dispositiu addicional: un contactor o un arrencador, controlat proporcionant tensió al seu bobinat del relé fotogràfic. En aquest cas, els contactes d’alimentació de l’arrencador commutaran de forma fiable la càrrega de lluminàries potents.
Els interruptors de crepuscle ordinaris estan dissenyats per treballar amb làmpades incandescents que consumeixen una càrrega activa. Es creen fonts de llum lluminoses i d’estalvi d’energia Component reactiu addicional, que limita la quantitat d’energia consumida. Quan els utilitzeu, haureu de crear un marge per a la càrrega connectada.
L’entorn de treball en què s’ubica el relé fotogràfic té un cert efecte sobre el seu funcionament. Per a condicions exteriors, l’interruptor crepuscular s’ha de situar en un recinte tancat que protegeixi l’electrònica de la pluja, la humitat, la pols i les temperatures baixes. A més, cal aplicar calefacció.
Els dispositius que funcionen en locals residencials no necessiten aquesta protecció.
Com connectar el fotomotor a les làmpades

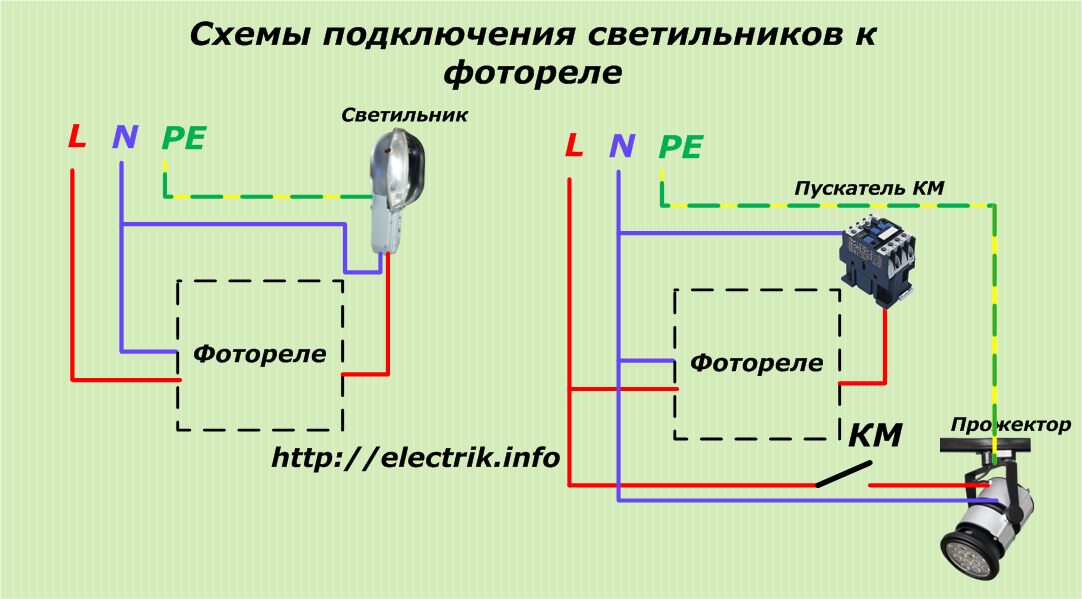

Esquema d’instal·lació de l’interruptor crepuscular generalment s’aplica al seu cos i s’inclou en la documentació del fabricant. Es solen utilitzar tres conductors per connectar:
-
xarxa de treball zero, usada simultàniament per a reproduccions i làmpades;
-
la fase que s’alimenta a l’entrada del dispositiu;
-
cable potencial que surt de la reproducció fotogràfica a la làmpada.
L’ús de tecnologies de dispositius de microprocessador per a reproducció fotogràfica va permetre dotar-los de diverses funcions que tinguin en compte condicions específiques de funcionament, per exemple, la introducció de sensors de moviment o un temporitzador en l’algorisme de les seves accions.

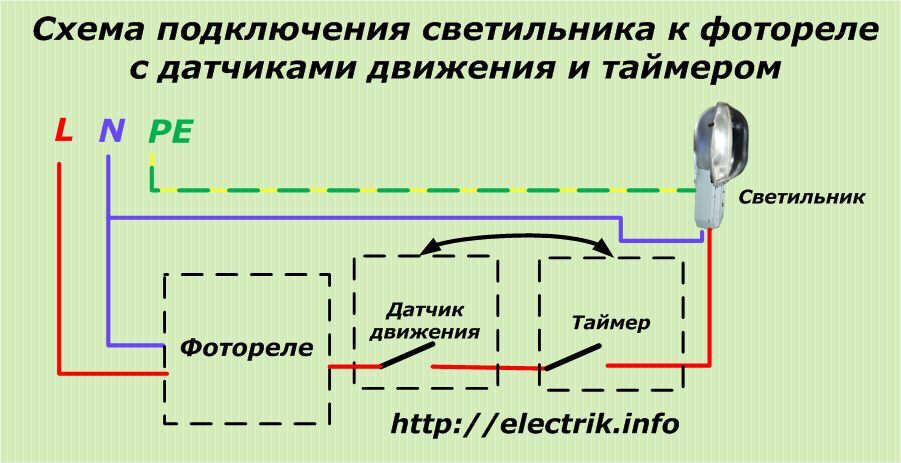

Esquemàticament, els contactes del temporitzador i del sensor de moviment es mostren amb una connexió en sèrie a la càrrega, però per canviar circuits d'il·luminació complexos per a models cars, es poden aplicar algoritmes especials que tinguin en compte tasques específiques a la unitat de lògica.
Per exemple, el fotomotor utilitzat per a la il·luminació exterior es pot separar de la resposta als fars dels cotxes que passen per dispositiu. Això elimina els dispars freqüents, augmenta la fiabilitat del dispositiu.
Un sensor de moviment amb un temporitzador a l’interruptor crepuscular instal·lat a l’entrada d’un edifici residencial de diversos pisos permet estalviar energia important. Les làmpades s’encenen quan una persona apareix a qualsevol replà un temps suficient per passar les escales. La seva inhabilitació és automàtica.
Definició dels paràmetres de resposta de les fotocèl·lules
Per a dissenys senzills, tota la configuració es configura a la fàbrica i no es pot ajustar durant el funcionament.
A les fotocèl·lules avançades, podeu canviar:
-
sensibilitat a l’incident de flux de llum a la fotocèl·lula;
-
temps de resposta del temporitzador;
-
paràmetres per al funcionament del sensor de moviment.
Aquests paràmetres i els seus reguladors s’especifiquen a la descripció tècnica.
Exemples d'instal·lació de commutadors crepusculars comuns
Les 6 fotos que es mostren a continuació mostren clarament el bé que tres electricistes diferents realitzen el mateix tipus de treball. Cal destacar que tots els accessoris mostrats estan controlats per interruptors crepusculars en diferents condicions d'il·luminació.
1. El relé fotogràfic situat a l’entrada d’un petit centre comercial està ben situat.
2. Instal·lació d’una làmpada amb relé fotogràfic sobre la porta d’entrada d’una empresa de fabricació.
3. Tres versions d’il·luminació amb relleu fotogràfic en diferents escales d’una mateixa escala, realitzades per un electricista d’habitatges i serveis comunals.
En conclusió, vull fer una pregunta, però, què en penses del treball d’aquests mestres?
