Comparació de dissenys de disjuntors
Per equipar els seus clients amb equips elèctrics d’alta qualitat, els electricistes han de saber quins interruptors de circuit s’han de preferir les empreses. I per poder concloure una conclusió sobre la qualitat de la màquina, és important controlar les fallades operatives i conèixer el seu disseny.
Per això, es van comparar els dissenys de màquines automàtiques de tres empreses diferents: ABB (Alemanya), IEK (Rússia) i E.NEXT (Xina).
Estructuralment, les tres màquines eren molt similars i tenien tots els elements necessaris, com ara: una cambra d’arcs, una placa bimetal·lica, una bobina. Només mirant de prop, es va poder veure la diferència.

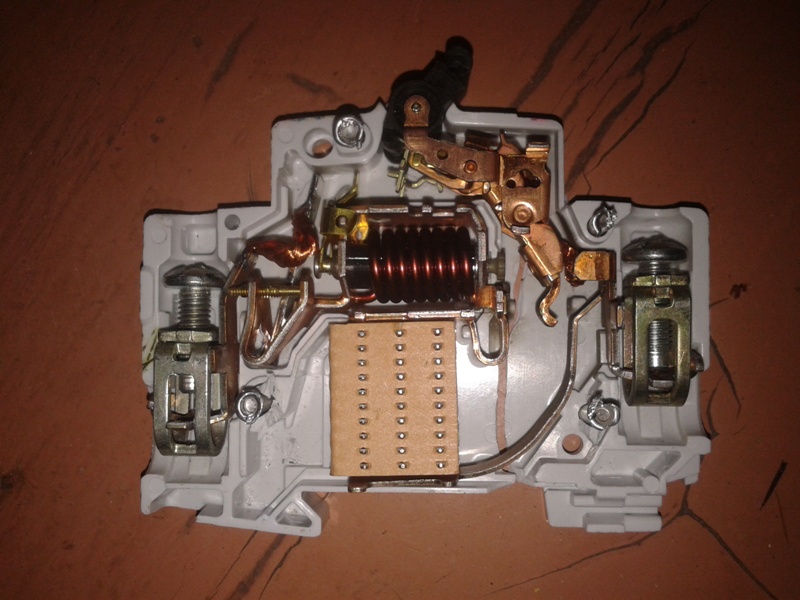

A la primera fase es va desmuntar Interruptor automàtic ABVfet a Alemanya. Els productes d’aquest fabricant són considerats un dels millors del món.
Al voltant de 30 d’aquests dispositius van ser substituïts al quadre elèctric d’un gran supermercat, a causa de la seva forta calefacció. Tingueu en compte que aquests interruptors van funcionar durant uns 12 anys. Al mateix temps, dues vegades al dia, la seguretat de la botiga va encendre i apagar la il·luminació de la sala, és a dir, es va canviar l’interruptor a càrrega nominal.
Després de l'autòpsia, es va veure immediatament un grup de contacte cremat, que probablement va provocar un sobreescalfament.
Tingueu en compte que totes les parts de la màquina eren de coure, a partir dels terminals.

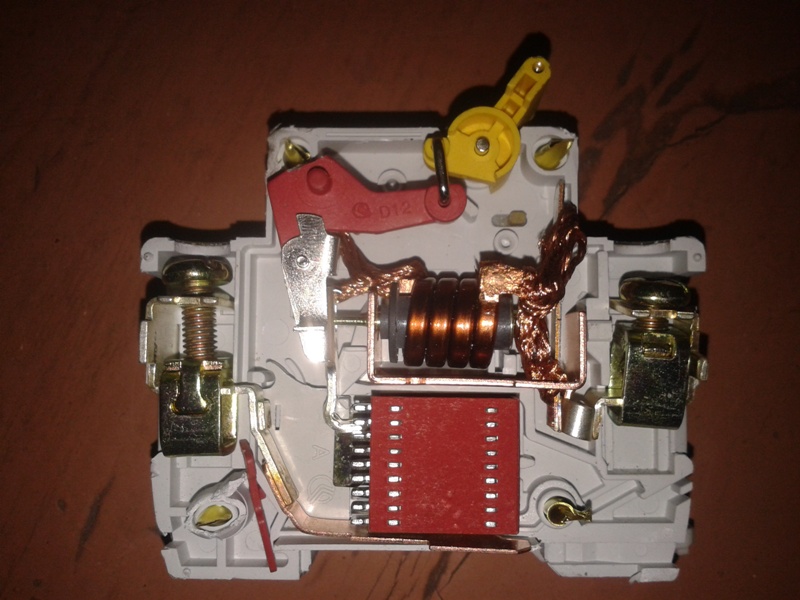

En la segona etapa es va desmuntar Màquina IEKfet a Rússia.
Aquesta unitat es va desmuntar després del primer dia de funcionament, a causa que es va produir una esquerda durant l'operació. Curiosament, també va aparèixer la segona màquina de la mateixa empresa, instal·lada al costat. El volum del bacallà va augmentar amb la càrrega actual a la màquina. El disjunctor Eaton es va instal·lar per tercera vegada, i els disjuntors russos van anar a desmuntar.
A l’autòpsia, el mecanisme automàtic de pelotó es posa de seguida en l’ull, molt més senzill que en el primer cas. Però, com ha resultat més fàcil, no sempre vol dir millor. Després del primer dia de treball, es veu un grup de contacte cremat. La causa probable va ser la força de pressió insuficient del contacte mòbil a l'immòbil. A més, els contactes mòbils i fixos són de metall corrent.

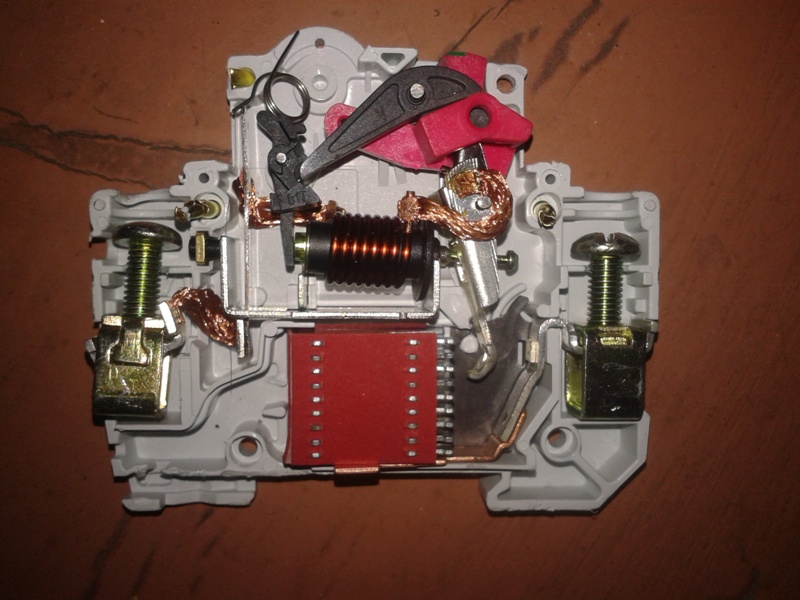

En la tercera etapa es va desmuntar Metralladora E.NEXTconsiderat un dels més barats.
Es va sorprendre immediatament que, malgrat el baix cost, la màquina anava a 6 reblons com el contrapart alemany. Mentre que l’aparell rus tenia 4 reblons.
El mecanisme de pelotó i el grup de contacte no eren fonamentalment diferents de la metralladora russa.
Els terminals de les tres màquines eren estructuralment idèntics. Però convé remarcar que en els disjuntors russos i xinesos, el fil dels cargols terminals es trenca sovint. En alguns casos, el cargol no està roscat.
Conclusions:
1. Les màquines estudiades de les tres empreses disposaven de tots els components necessaris d’un disjunto de circuit modern. Així, podran exercir les seves funcions.
2. El principal inconvenient constructiu de les màquines automàtiques de fabricació russa i xinesa va ser el mecanisme de pelotó, que en realitat és una estructura de dues palanques.
La palanca de la màquina alemanya se sent més fàcil de tirar, però no està connectada amb la força de fixació del grup de contacte.
3. Un inconvenient igualment greu de les màquines més econòmiques és que els seus conductors són de metall normal. Aparentment, els fabricants no els cobreixen amb xapat de coure, per no augmentar el cost del producte.
Com a resultat, el coure es solda a l’acer, cosa que comporta sense embuts resistència transitòria.
En una màquina alemanya, el contacte mòbil és de coure pur, i les parts conductores restants són de coure.
