Selecció de disjuntors per a un apartament, casa, garatge

Un capatàs de la llar, que va començar a reparar o fer cablejat elèctric per als seus locals, sempre s’enfronta al problema de protegir els seus equips elèctrics d’impedir el desenvolupament de possibles situacions d’emergència.

Els interruptors de circuit que ofereixen tres funcions permeten solucionar aquest problema:

1. commutació manual convenient de circuits connectats amb fonts d’alimentació;

2. transmissió fiable de corrent de càrrega en mode operatiu;

3. Apagat automàtic protector en cas d'emergència.

No és cap secret que aquest fabricant sigui creat pel fabricant per proporcionar determinades capacitats tècniques i que tingui diverses característiques. Per tant, hi ha molts dissenys i per a cada lloc de treball cal seleccionar la màquina òptima.

Bé, ara passem a les regles de selecció, dividint-les en nou etapes consecutives.

Càlcul del corrent nominal. Etapa número 1

Un interruptor general s’instal·la a l’interior de la centraleta a l’entrada d’una casa, apartament o garatge i es talla en un conductor de fase. El corrent de la càrrega connectada, que es crea mitjançant aparells elèctrics treballadors, passa per aquesta màquina a través dels cables muntats.

Aquest corrent en el mode de funcionament ha de passar de forma fiable l'interruptor automàtic i, si es supera, ha d'obrir el seu contacte d'alimentació, desactivant el circuit. És important mantenir un equilibri entre les propietats conductores del cablejat elèctric i els dispositius connectats.

Per exemple, el cablejat de coure amb una secció de 1,5 mm quadrats pot proporcionar una alimentació fiable a consumidors amb una capacitat total de fins a 1 kW. Si connecteu un escalfador elèctric que triga 3 kW de la xarxa a la xarxa, no hi ha cap interruptor en aquesta situació que pugui fer front a la funció de protecció i a l'alimentació normal.

Al cap i a la fi, escollint una màquina automàtica per a una càrrega d'1 kW, protegirem el cablejat, no permetrem que es sobrecalenti i falli a causa de l'augment de corrents. Tot i això, el calefactor elèctric no funcionarà: la protecció s'apagarà automàticament de forma automàtica cada vegada que s'encengui.

Si trieu un interruptor per a una càrrega de calefacció de 3 kW, el seu equip començarà a funcionar, però només fins que els cables d'alimentació cremin el subministrament de tensió. I passarà bastant ràpidament.

L’exemple donat demostra que la qüestió del balanç del circuit elèctric connectat a la màquina s’ha d’analitzar i proporcionar en l’etapa de disseny del treball abans d’escollir un model específic de dispositius de protecció.

En aquest cas, el millor és completar les tres tasques següents:

1. calcula la corrent de la línia connectada en funció de la potència dels aparells elèctrics que hi actuen, tenint en compte el seu nombre i el nombre de fases de la xarxa;

2. Seleccioneu la qualificació de l'interruptor automàtic entre diversos corrents estàndard en funció del càlcul. En aquest cas s’utilitza el mètode d’arrodoniment;

3. determinar el material i la secció transversal dels cables que transferiran la càrrega de la màquina als consumidors en funció de l’ús de taules PUE.

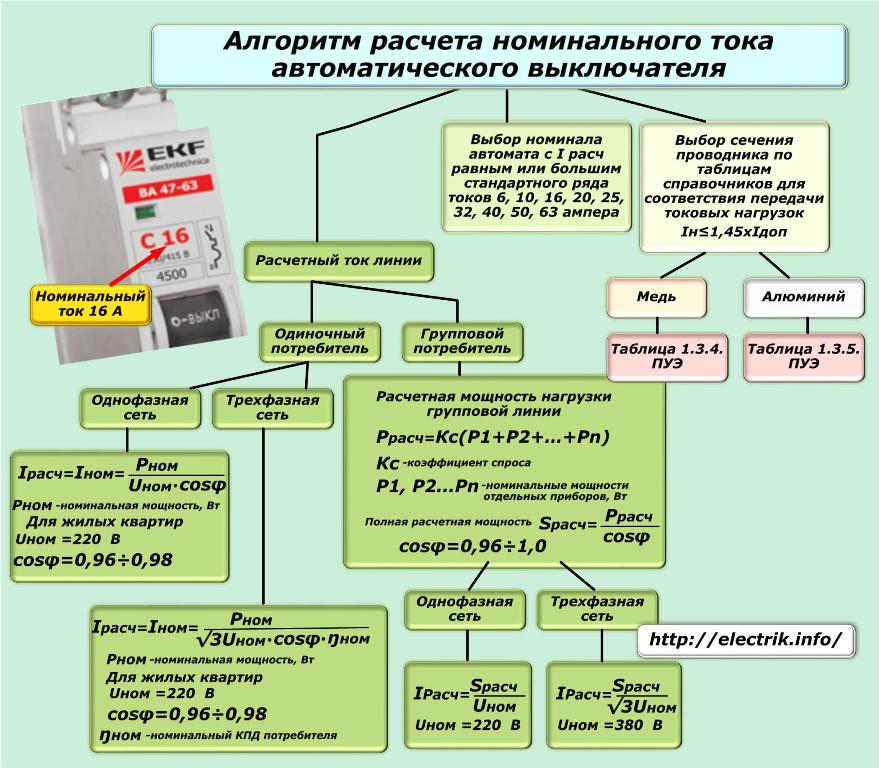

La imatge següent mostra les principals recomanacions tècniques per resoldre cadascun d’aquests problemes.

Selecció d'un interruptor de circuit segons la seva característica de temps. Etapa número 2

Un dels indicadors importants de la màquina és la dependència de la velocitat d’eliminació de l’energia de la càrrega per un alliberament electromagnètic de l’excés de corrent nominal en un circuit controlat. Segons aquest criteri, tenen sis grups de classificació, però només tres són adequats per a les condicions d’una casa, apartament i garatge.

Aquestes són les classes:

• "B", quan la càrrega es representa per cablejat elèctric antic, làmpades incandescents, calefactors, estufes elèctriques o forns;

• “C”, si els locals utilitzen rentaplats i rentaplats, refrigeradors, congeladors, climatitzadors, grups de sortida i despatx per a la llar, llums de descàrrega de gas amb un corrent d’arrencada augmentat;

• "D": per garantir un funcionament i protecció fiables de potents unitats de compressor, bombes, màquines de processament, mecanismes d'aixecament.

La desconnexió fiable del corrent augmentat per un alliberament electromagnètic es produeix quan la classe I supera el nominal:

• Dins a 3: 5;

• C - 5: 10;

• D - 10 ÷ 20 vegades.

Aquestes màquines també s’apagaran corrents superiors al 10% del valor nominal a causa del funcionament de plaques bimetàliques que funcionen pel principi tèrmic. Però, el seu temps no sempre pot proporcionar seguretat. Per tant, les proteccions de classe D no es poden utilitzar en lloc de C o, més encara, en B.

Selecció de l'interruptor automàtic segons el principi de selectivitat. Etapa número 3

L’elecció d’un dispositiu de protecció, s’ha d’entendre que no funciona solament en el circuit elèctric, sinó en combinació amb altres màquines. Per a ells, creen la seva pròpia seqüència específica de respostes, anomenada selectivitat o selectivitat. És important complir-la per assegurar un subministrament fiable d’electricitat a tots els consumidors.

El principi del funcionament selectiu dels interruptors de circuit es demostra amb la imatge, que demostra que quan es produeix un curtcircuit al dispositiu connectat a la presa de corrent, el corrent d’emergència passarà pels dispositius automàtics AB1 de la centraleta a casa, AB2 de l’entrada i AV3 del quadre del pis.

Al mateix temps, han de ser seleccionats perquè el mal funcionament sigui eliminat ràpidament pel treball de la màquina AV3 més propera a la ubicació de la parada, i la resta continuarà funcionant per alimentar tots els consumidors connectats.

Durant el disseny de la configuració dels circuits de protecció elèctrica, sempre es fa una còpia de seguretat, assumint que no hi pot haver cap fiabilitat absoluta. Algun dia, el disjunctor AB3 podria fallar per diverses raons. Per tant, l’AB2 més proper hi ha d’assegurar. En cas d’avaria, serà el torn de l’AB1. I així successivament ...

A més, presentem el disseny d’un autòmat selectiu, que s’instal·la al tauler de distribució principal. Aquests interruptors selectius especials poden proporcionar un temps de retard d’uns 0,25 ÷ 0,6 segons.

Han preparat 2 maneres de passar corrent:

• principal;

• opcional

Tenen els mateixos elements per al funcionament d’alliberaments tèrmics i el bloc de contacte principal.

Aquest autòmat selectiu s’instal·la davant del que surt, i el seu canal principal funciona per l’aturada habitual d’un accident. S'inclou una resistència addicional, que proporciona una petita disminució del corrent i, en conseqüència, un retard en la resposta al temps.

Si la màquina sortint elimina l'accident, la selectiva no s'apaga, però roman en funcionament mitjançant un contacte addicional i després de refredar el bimetal principal i a través del seu canal. Si la màquina sortint no fa front a la seva tasca, la segona cadena addicional la reserva el seu treball.

Determinació de la capacitat de commutació definitiva dels contactes. Etapa número 4

Aquesta característica determina el màxim de corrent en amperes que el disjunctor pot trencar de forma fiable en cas d’emergència. Si es supera aquest valor a la pràctica, és possible que la protecció de xarxa no es compleixi, i la màquina es limitarà a produir-se la força de l'arc sobreestimat.

Un dels paràmetres decisius per triar una màquina segons PKS està connectat amb el material dels cables utilitzats als cables d'alimentació i la distància de l'objecte de la subestació del transformador.

A més de la capacitat màxima, la documentació tècnica també indica la resistència al desgast de commutació, que determina el nombre de cicles de funcionament en condicions normals fins al moment del desgast del mecanisme.

Classe de limitació actual del mecanisme de desconnexió. Etapa número 5

Aquest paràmetre està indicat en el cas de la majoria dels models de màxima qualitat i caracteritza la velocitat d’aturada del mode d’emergència amb un tall electromagnètic en relació amb la longitud d’un segment d’un semicicle d’un sinusoide estàndard.

La classe de limitació actual està indicada pels números 1, 2, 3, que són els denominadors de la fracció amb el numerador 1.

Una màquina amb la classe 2 hauria de començar a respondre a un mal funcionament en 1/2 mig temps, i a la tercera classe, 1/3. Això significa que com més gran sigui l’indicador de límit actual, més ràpid s’elimina l’accident i l’equip protegit és menys exposat a la calor.

En el trencament del corrent de fallada d'arc elèctric es produeix, que s'extingeix un dispositiu especial. El temps d'interrupció de falles final per la màquina automàtica de la 3a classe és d'aproximadament 2,5 ÷ 6 mil·lisegons, el segon - 6 ÷ 10 i el primer -> 10.

Tingueu en compte que els models de classe 3 no permeten que el corrent d’emergència arribi al punt màxim. Per tant, la seva elecció és el més òptima.

Comprovació de l’interruptor de circuit de la resistència del bucle zero. 6 etapa

Aquesta qüestió s’encomana millor als especialistes en laboratoris d’electrotècnica de mesura. Es descriu la tecnologia i la metodologia per a la seva implementació article a part.

Recordem breument que el terme bucle zero-fase fa referència a tota la secció del circuit elèctric des del bobinatge del transformador d’alimentació situat a la subestació fins a la presa de consum final.

Aquest circuit té resistència elèctrica i afecta l’elecció dels dispositius de protecció, ja que aquest valor està limitat pel corrent màxim del curtcircuit resultant.

Per exemple, la resistència total àrea mesura és 1,2 Ohms. La tensió al cablejat de l'apartament és de 220 volts. Si escurçeu els contactes de la presa amb un pont de metall, podeu, segons la llei d'Ohm, determinar el corrent sorgit.

Ikz = 220 / 1,2 = 183,3 (3) A.

En l'etapa de disseny del cablejat, aquest valor es determina teòricament a partir de les taules de càlcul.

Per exemple, es seleccionen proteccions per a un garatge on estigui previst utilitzar màquines per a la fabricació de metalls. Per tant, per a tots els indicadors prèviament estimats, es va seleccionar una màquina automàtica per a 16 amperes de la classe D.

La capacitat de trencament del seu alliberament electromagnètic es calcula segons els requisits del PUE segons la fórmula:

I = 1,1x16x20 = 352 A.

• 16 - màquina de corrent nominal;

• 20 - característica màxima de la multiplicitat del corrent d’actuació per un alliberament electromagnètic;

• 1,1 - marge del 10%.

El càlcul va demostrar que el corrent màxim de curtcircuit al circuit no pot ser superior a 183 amperes i que el disjunctor seleccionat funciona a un curtcircuit de 352 A. És a dir, el tall de corrent per a la majoria d’accidents d’aquest model simplement no funcionarà.

Per tant, la màquina no està seleccionada correctament. S’ha de substituir. Hi ha una altra alternativa: la modernització del cablejat per tal de reduir la seva resistència elèctrica.

Nombre de pals. 7 etapa

En un circuit monofàsic, s’instal·la un interruptor de dos pols a l’interior de l’escut d’entrada per assegurar l’eliminació completa de la tensió de fase i zero del circuit d’alimentació. En altres casos, s’utilitzen models unipolars que trenquen el potencial de fase.

Un interruptor de quatre pols en una xarxa trifàsica permet canviar tres fases i un zero de treball alhora. Però, en cap cas han de trencar el conductor de protecció PE.

En altres casos, quan no cal canviar el conductor neutre de treball, n’hi ha prou amb triar un model trifàsic.

Opcions addicionals. pas 8

Inclou funcions com:

• valor de tensió de la xarxa d’entrada;

• freqüència d’oscil·lacions industrials en hertz (normalment 50 o 60);

• grau de protecció de l’habitatge segons classes d’IP;

• execució per a operació a la temperatura deteriorada.

També cal parar-hi atenció, sobretot si hi ha previstes condicions de treball severes per a la màquina.

Selecció de marca Etapa 9

Aquest punt final sol ser important en el cas que no es compri un únic dispositiu de protecció, sinó una sèrie sencera per a treballs elèctrics en una casa. Es recomana comprar models fiables de fabricants coneguts, tenint en compte les oportunitats de compra.

En qualsevol cas, no és recomanable triar moltes varietats. A tot l’edifici, és millor utilitzar màquines d’una empresa i sèries de confiança.

Considereu les condicions de funcionament més severes dels interruptors de circuit en garatges freds o mal escalfats i altres sales similars.

En conclusió, vull cridar l’atenció sobre una etapa molt important de treballar amb un interruptor de circuit, que sovint s’oblida. Es tracta de carregar o, dit d’una altra manera, una revisió elèctrica de totes les especificacions declarades pel fabricant d’una font externa en condicions de funcionament reals de la prova amb la fixació dels resultats i l’elaboració d’un protocol.

Realitza els seus laboratoris elèctrics amb els seus equips. Una comprovació independent us permet identificar totes les fallades que podrien aparèixer a la màquina després del seu transport o emmagatzematge a llarg termini, inclosos els defectes de fàbrica.
