Sistema CAD CAD Elèctric AutoCAD

Una vegada, gràcies a AutoCAD, els dissenyadors van passar de treballar en ordinadors a ordinadors. Tot i això, els projectes moderns són tan complexos i els terminis de producció són tan ajustats que AutoCAD ja no compleix tots els requisits de disseny moderns.

Actualment, diversos sistemes de disseny assistits per ordinador estan acumulant activament el "culman electrònic", oferint accelerar la implementació del projecte, automatitzar el treball rutinari, controlar el procés de disseny i advertir dels errors.

AutoCAD Elèctric - és un AutoCAD molt conegut per crear projectes en el camp de l'enginyeria elèctrica, l'automatització, els sistemes de control de processos, Instrumentació i altres zones.

El programa conté un conjunt complet de funcions AutoCAD, a les quals s’afegeixen eines especialitzades que automatitzen els processos de creació de diagrames, dibuixos de disseny, generació d’informes, etc. El disseny a AutoCAD Electrical pot millorar la productivitat i reduir els errors.

Si AutoCAD funciona amb dibuixos, objectes geomètrics i blocs separats, AutoCAD Electrical funciona:

• Amb tot el projecte, inclòs el projecte, podeu crear a partir de dibuixos estàndards i fragments típics d’esquemes

• Amb components, com motors, relés, terminals, connectors, etc.

• Cables, cables i arnesos

• Controladors lògics programables, etc.

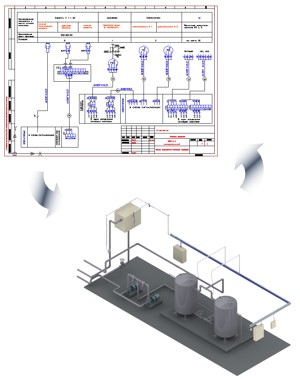

La solució de prototips digitals d’Autodesk va més enllà de l’habitual modelat 3D. Permet als grups de treball utilitzar el mateix model digital en totes les etapes del projecte: des del disseny conceptual fins al disseny, el disseny d’elements de control elèctric i la producció.

Feu clic a la imatge per ampliar-la

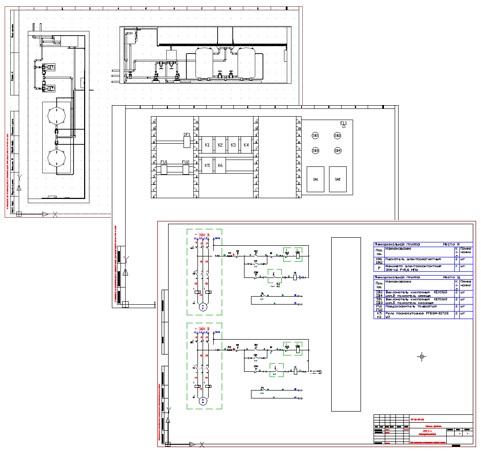

Un projecte AutoCAD Electrical pot contenir:

• Esquemes d'automatització

• Esquemes elèctrics

• Diagrames de cablejat

• Dibuixos de maquetació

• Plans de muntatge

• Diversos informes i altres documents

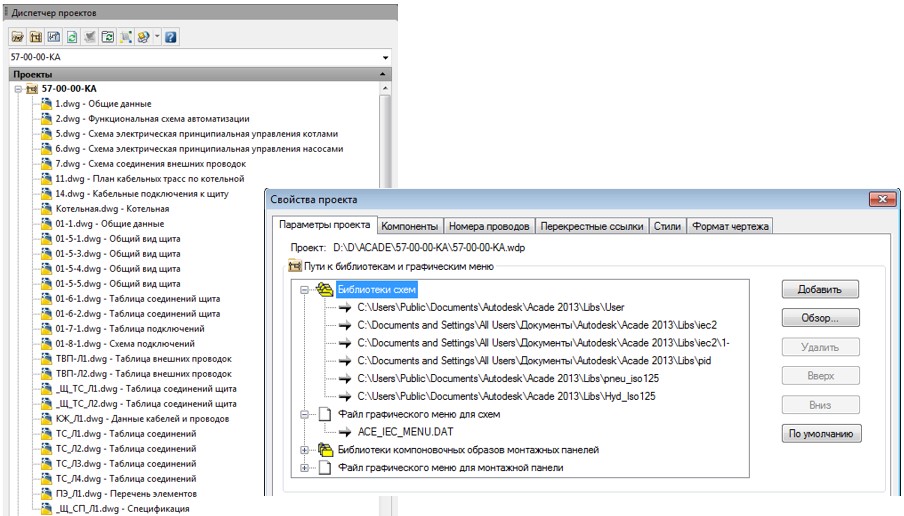

El treball amb projectes i dibuixos a AutoCAD Electrical està coordinat pel "Project Manager", que ofereix:

• Mitjans flexibles d’ajust de la visualització del contingut del projecte

• Potent menú de dreceres

• Eines per configurar l’entorn del projecte i les biblioteques de components.

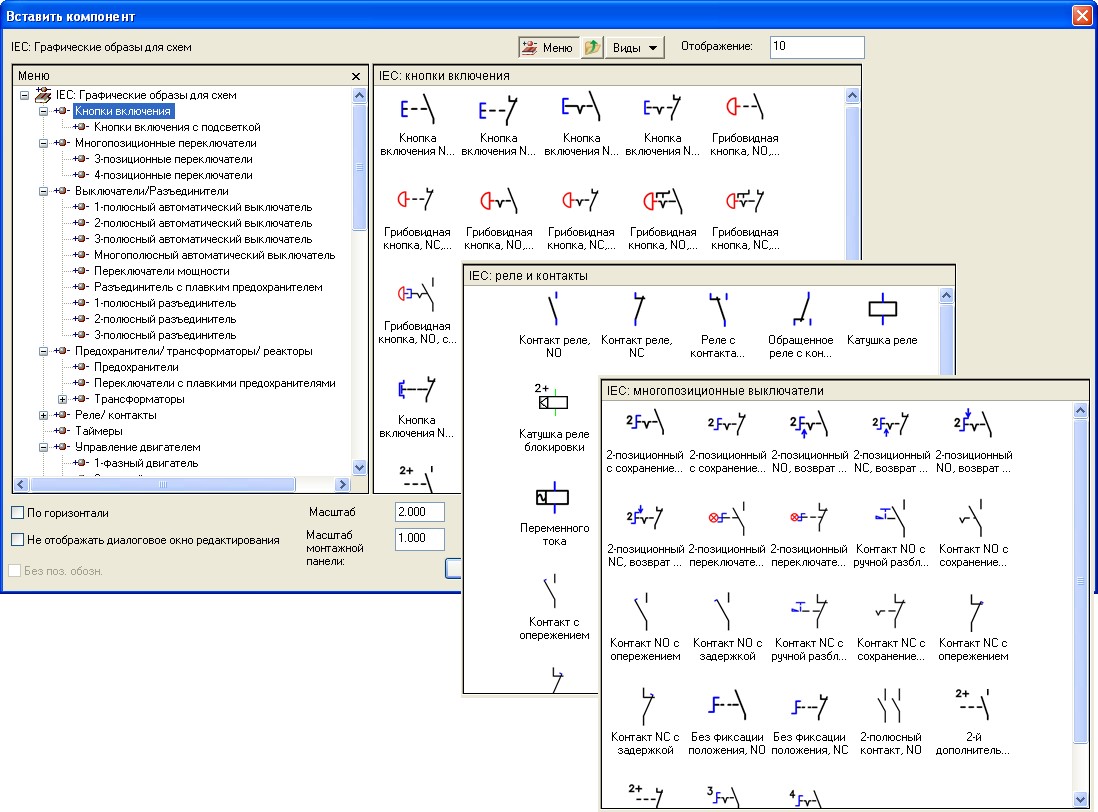

Quan es treballa en un projecte, s’utilitzen bases de dades gràfiques i de text. El subministrament Elèctric AutoCAD inclou més de 2000 símbols gràfics convencionals (UGO) de components de circuits elèctrics segons GOST, JIC, IEC, GB, JIS, AUS. És possible crear imatges gràfiques personalitzades i incloure-les en una base de dades gràfica.

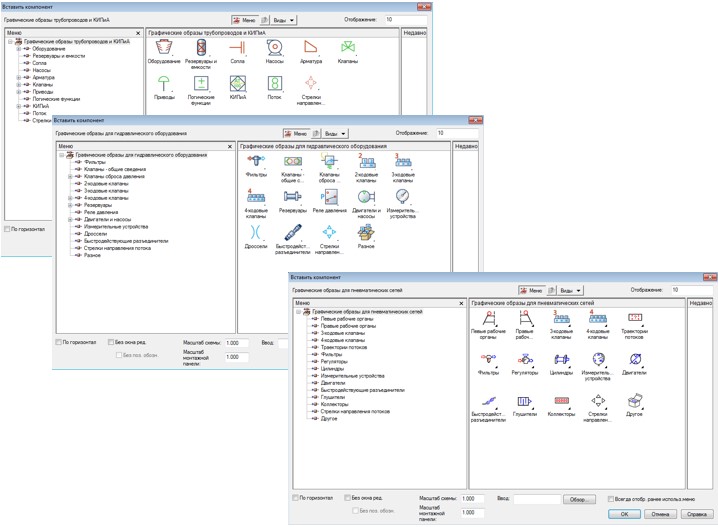

La biblioteca de components gràfics també inclou:

• Disposicions de producte

• Components del circuit d'automatització

• Components pneumàtics i hidràulics.

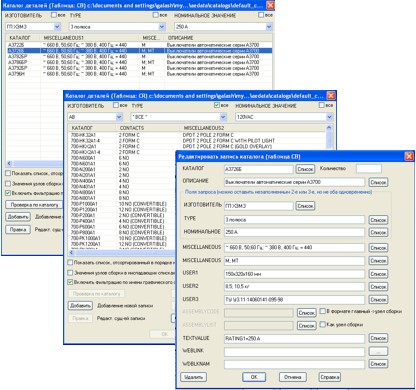

La base de dades del catàleg AutoCAD Electrical conté més de 350 mil articles de productes dels més famosos fabricants, les seves dades de catàleg i imatges de disseny.

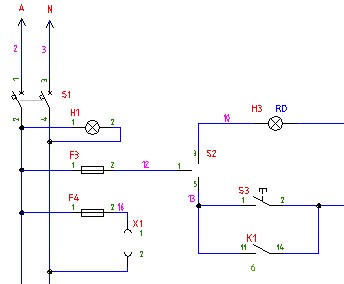

Un component col·locat en un esquema o disseny d'un esquema s'assigna automàticament un designador de referència exclusiu. Les línies creades en capes especials es defineixen com a cables o circuits, als quals també s’assigna automàticament un número únic.

Suport Elèctric AutoCAD:

• Format flexible per a designacions de components i números de circuits de projecte

• Numeració de tres fases

• Feu un seguiment de la notificació duplicada.

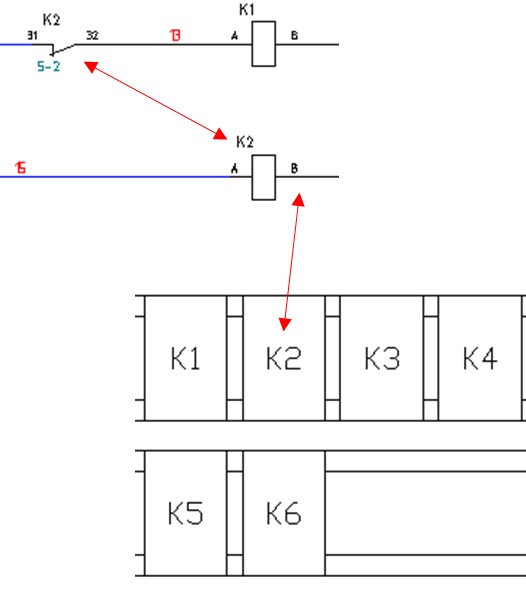

AutoCAD Electrical defineix les imatges gràfiques de les parts ubicades en diferents fulls del projecte, però amb el mateix designador de referència, com a objecte únic. Una eina especial us permet trobar automàticament les parts dels components i moure-us al voltant, realitzant, per exemple, els canvis necessaris. Els canvis realitzats en una part del component es transfereixen a totes les altres parts.

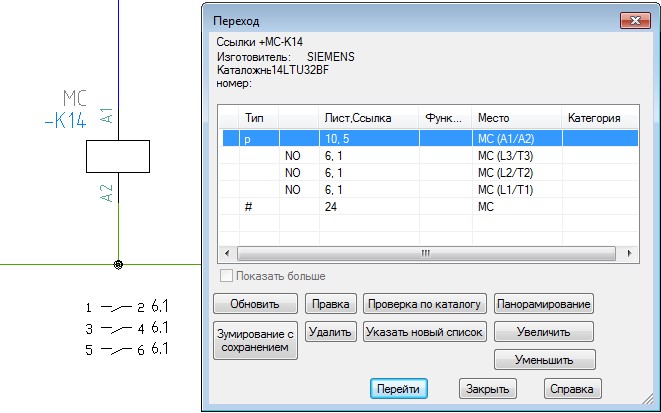

S’admeten funcions especials per treballar amb contactors / relés, incloses:

• Format de visualització flexible de referències creuades: text, gràfic o tabular, la possibilitat de mostrar grups de contacte no utilitzats

• Avisant sobre la superació del nombre de grups de contactes i contactes inadmissibles.

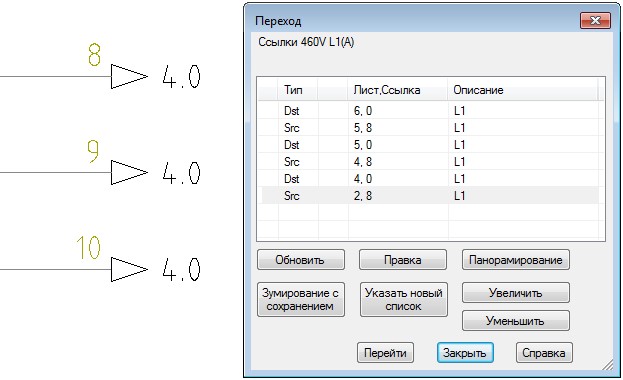

Per connectar cadenes en diferents fulls del projecte o en diferents parts del full, s'utilitzen enllaços creuats de les cadenes: enllaços d'origen i enllaços de destinació.

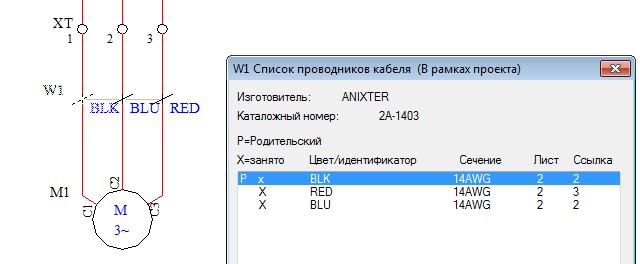

A més del nombre de cables del projecte, podeu assignar una marca, color, secció i altres característiques. Amb eines especials, s’assignen cables a les funcions dels nuclis de cable, als quals s’assignen les dades de designació i catàleg de cables, números de nucli, etc. AutoCAD Electrical controla el nombre admissible de nuclis del tipus de cable seleccionat.

AutoCAD Electrical ofereix les següents eines per crear circuits mitjançant arnesos de fil:

• Una forma paramètrica de crear connectors

• Construir múltiples conductors en una sola operació

• Nombroses funcions del connector

• Enllaços: Splitters per a arnesos

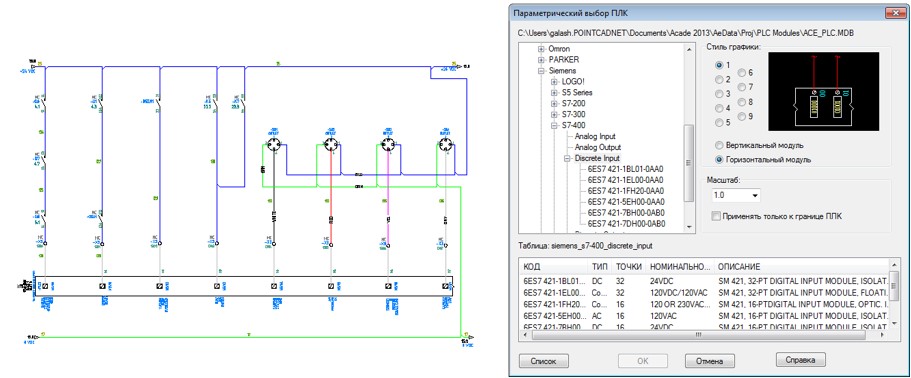

Les funcions següents estan disponibles per a la creació de circuits automatitzats mitjançant controladors lògics programables (PLCs):

• La biblioteca del mòdul PLC conté més de 3.000 productes dels fabricants més famosos

• Col·locació i designació de paràmetres de mòduls d'E / S PLC en fulls de projecte

• Creació automàtica de dibuixos de connexió de mòduls d'E / S PLC a partir de dades tabulars

• Comunicació bidireccional entre AutoCAD Electrical i Rockwell Automation, així com la Unitat de Schneider Electric.

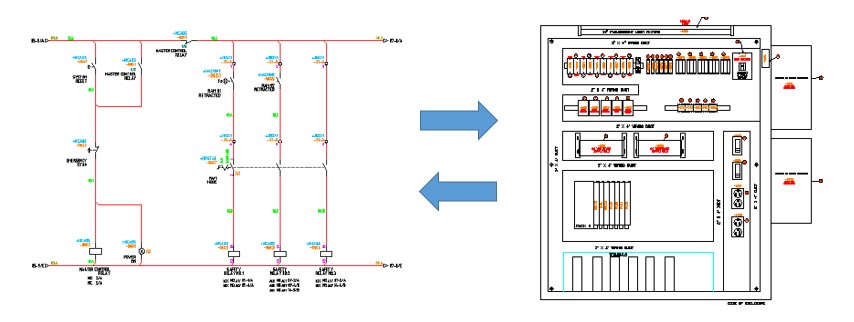

Les següents funcions de AutoCAD Electrical us permeten crear dibuixos de disseny intel·ligent:

• Comunicació i control de la visualització de components en el diagrama, en el disseny i en els informes

• Creació interactiva de dibuixos de disseny segons els esquemes del projecte

• Afegint elements estructurals, conductes i muntar rails al projecte

• Afegir i controlar els números d’elements per a components

• Comprovació de la integritat del projecte

• Navegació de referència entre peces de visualització de components

• Possibilitat d'aplicar dades del muntatge al dibuix.

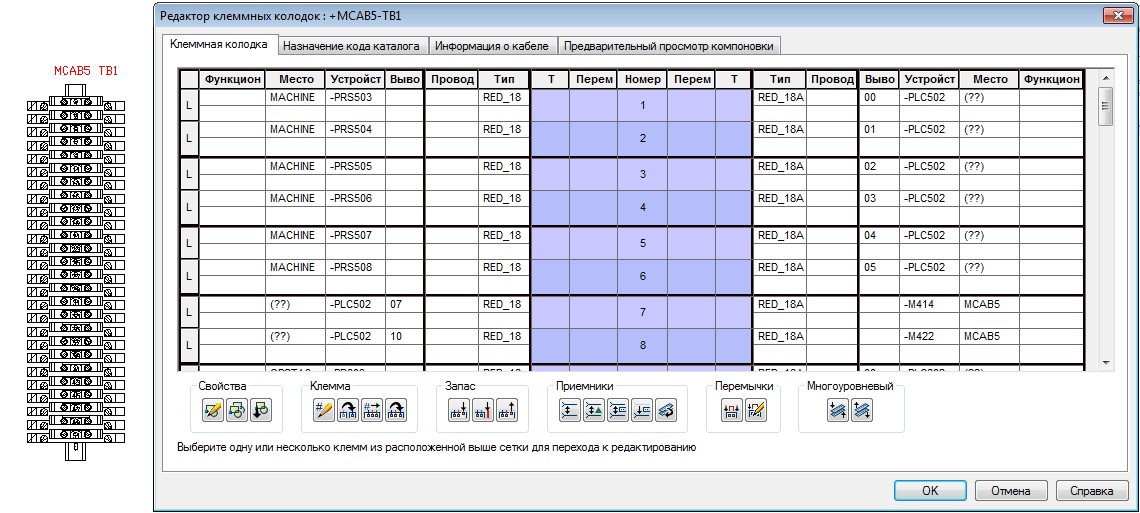

Tota la informació sobre els terminals del projecte es transfereix a "Editor de blocs de terminals", que proporciona les següents funcions:

• Afegir accessoris de terminals redundants, jumpers interns i externs

• Generació de visualització de blocs terminals en forma gràfica o tabular

• Creeu terminals a diversos nivells

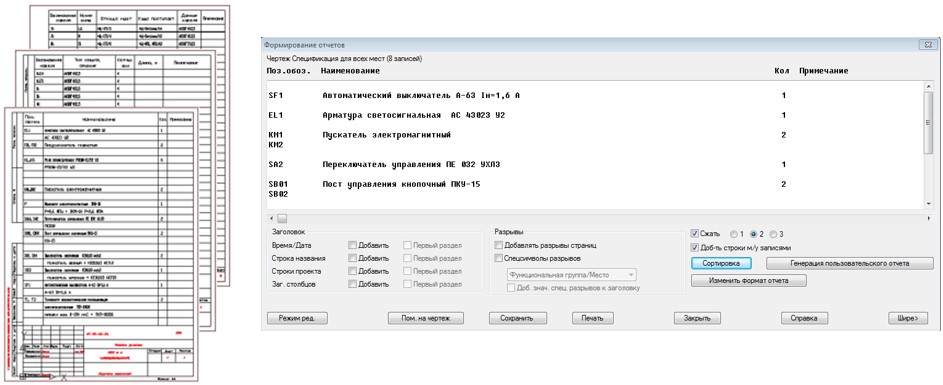

Segons el projecte o dibuixos individuals, es generen automàticament diversos informes, com ara una llista d’elements, taules de connexió, cablejat extern, senyals de PLC i altres documents. Per obtenir els formats d’informe requerits, hi ha:

• Possibilitat de personalitzar els informes d’usuaris i generar informes d’acord amb GOST

• Ordena i filtra els camps

• Configuració de la visualització d’un informe en un full d’un esquema o un esquema de disseny

• La transició bidireccional de la visualització del full a l’informe és compatible.

• ASCII, Microsoft Excel, Microsoft Access, CSV i XML són compatibles amb l'estalvi d'informes en fitxers externs.

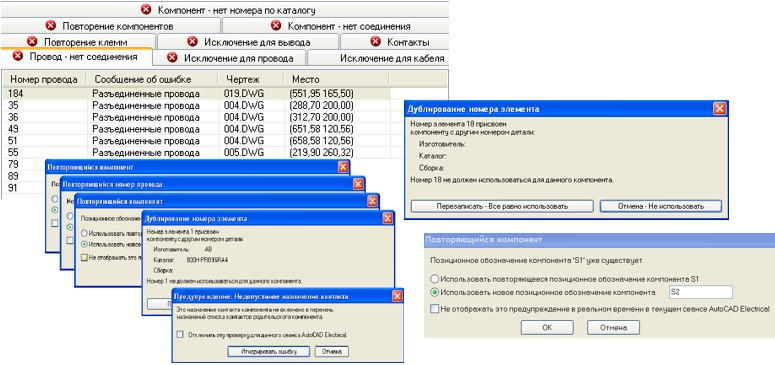

En el procés de disseny, es realitza un control en temps real i es mostren missatges d’error. Objectes i eines de control:

• UGO per a components

• Duplicació de la designació de components, terminals, cables o números de nucli

• Falta el número de filferro o el tornes a canviar

• Filferros penjats

• Nombres de parts no assignats

• Components "infant" als quals no s'assigna un component "pare"

• Contactes no vàlids

• Assignació del número de posició del component al gabinet, etc.

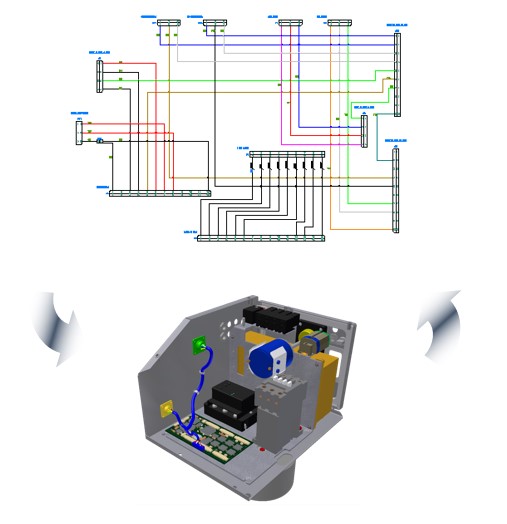

Per obtenir un model tridimensional del producte, hi ha una connexió amb Autodesk Inventor Professional. Es suggereix el següent procediment per compartir AutoCAD Electrical i Autodesk Inventor Professional:

• Creeu circuits en AutoCAD Electrical i guardeu les dades del projecte en format XML

• Llegiu els esquemes de circuit i l'encaminament del cable automàtic a Autodesk Inventor Professional per obtenir longituds i diàmetres del cable

• Generació de dibuixos de arnesos

• Correcció d'esquemes segons dades d'un model 3D
