Què són els esquemes de cablejat i on s'apliquen?
Els equips elèctrics moderns en el seu treball utilitzen nombrosos processos tecnològics que es desenvolupen segons diversos algoritmes. Un empleat dedicat a la seva explotació, manteniment, instal·lació, posada en servei i reparació ha de tenir informació fiable sobre totes les seves característiques.
Proporcionar els esdeveniments en forma gràfica amb la designació de cada element de manera específica i estàndard, facilita molt aquest procés, permet transferir les intencions dels desenvolupadors a altres especialistes de forma comprensible.
Cita prèvia
Els circuits elèctrics estan creats per a electricistes de totes les especialitats, tenen diverses característiques de disseny. Entre els mètodes per a la seva classificació, es divideixen per:
-
principal;
-
muntatge.
Els dos tipus de circuits estan interconnectats. Complementen la informació els uns dels altres, es realitzen segons uns estàndards uniformes, comprensibles per a tots els usuaris, tenen diferències de propòsit:
-
Es creen diagrames esquemàtics per mostrar els principis de funcionament i interacció dels elements constituents en l'ordre del seu funcionament. Demostren la lògica integrada en la tecnologia del sistema aplicat;
-
els esquemes de cablejat es fan com a dibuixos o esbossos de parts d’equips elèctrics, que s’utilitzen per al muntatge, la instal·lació d’instal·lacions elèctriques. Tenen en compte la ubicació, la disposició dels components i mostren totes les connexions elèctriques entre ells.
Els esquemes de cablejat es creen sobre la base del principal i contenen tota la informació necessària sobre la instal·lació d’instal·lacions elèctriques, inclosa la implementació de connexions elèctriques. Sense el seu ús, és impossible crear connexions elèctriques de gran qualitat, fiables i comprensibles per a equips moderns per a tots els especialistes.

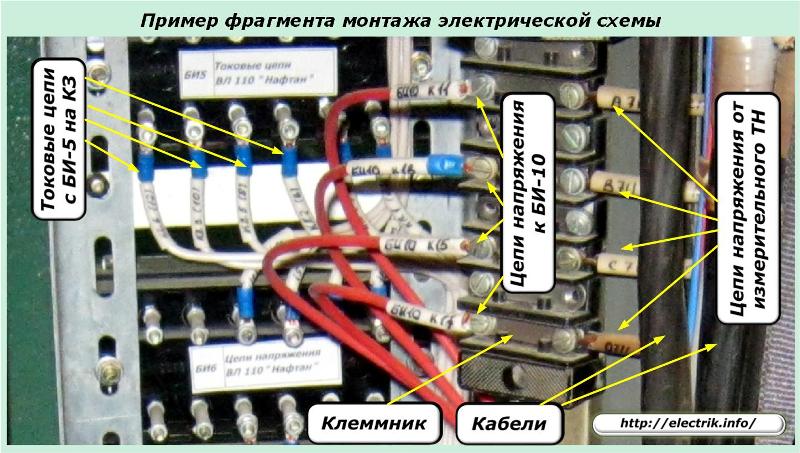

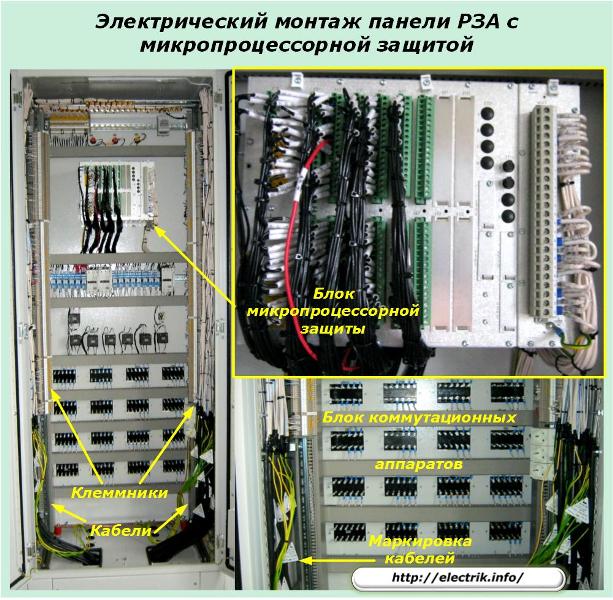

El quadre de protecció que es mostra a la foto està connectat per nombrosos cables per mesurar els transformadors de corrent i tensió, els equips executius de potència, dispositius lògicsa centenars de metres de distància. Muntar correctament només mitjançant un diagrama de cablejat ben preparat.
Com es creen els esquemes de cablejat?
Primer, el desenvolupador crea un diagrama de circuit, que mostra tots els elements utilitzats per ell i com connectar-los amb cables.
Un exemple de connexió simple d’un motor de corrent continu a un circuit d’alimentació mitjançant un contactor K, i dos botons KN1 i KN2, demostra aquest mètode.
Els potents contactes normalment oberts del contactor 1-2 i 3-4 permeten controlar el funcionament del motor elèctric M, i el 5-6 s’utilitza per crear un circuit d’automòbil del bobinat A-B sota tensió després de prémer i deixar anar el botó KN1 "Start" amb el contacte 1-3.
El botó Kn2 "Stop" amb el seu contacte d'obertura elimina l'energia de la bobina del contactor K.
El potencial de tensió positiva “+” s’aplica al motor elèctric mitjançant un filferro marcat amb els números “1” i “-” - “2”. Els cables restants estan indicats amb els números "5" i "6". El mètode de marcar-los pot ser diferent, per exemple, amb l'afegit de lletres i símbols.
D’aquesta manera, al diagrama del circuit, es mostren tots els contactes dels bobinatges, dispositius de commutació i cables de connexió. També es pot indicar una altra informació necessària per al funcionament.
Un cop creat el diagrama de circuit, es desenvolupa un circuit de muntatge. Retrata els elements que participen en l'obra. A més, es poden mostrar tots els contactes existents de dispositius de commutació, botons (exemple de Кн1 i Кн2), contactors i relés, i només utilitzats en el cas a considerar (exemple del contactor K) per simplificar la percepció.
Totes les unitats de muntatge compten amb un número individual per a cada element. Per exemple, al nostre diagrama s’indica:
-
01 - terminal de connexió de circuits de potència;
-
02 - contactes del motor;
-
03 - contactor;
-
04 - botó "Inici";
-
05: botó "Aturar".
Els contactes de botons, relés, arrencadors i tots els elements elèctrics del circuit estan numerats a la carcassa de cada dispositiu o indicats per una posició específica de la documentació tècnica.
Les imatges dels cables es realitzen per línies rectes i es marquen de la mateixa manera que en el diagrama del circuit. A l’opció considerada s’assignen els números 1, 2, 5, 6.
Com llegir i muntar esquemes de cablejat
Durant el muntatge de circuits complexos, és convenient treballar immediatament amb la instal·lació i els esquemes de circuits. Complementen informació general que pot ser difícil de tenir en compte.
Al mateix temps, s’ha d’entendre que les idees descrites en paper s’haurien d’implementar en equips reals i, a més, llegir i ser informatius. A aquest efecte, qualsevol element està signat, indicat, marcat.
Denominacions d'aparells i aparells

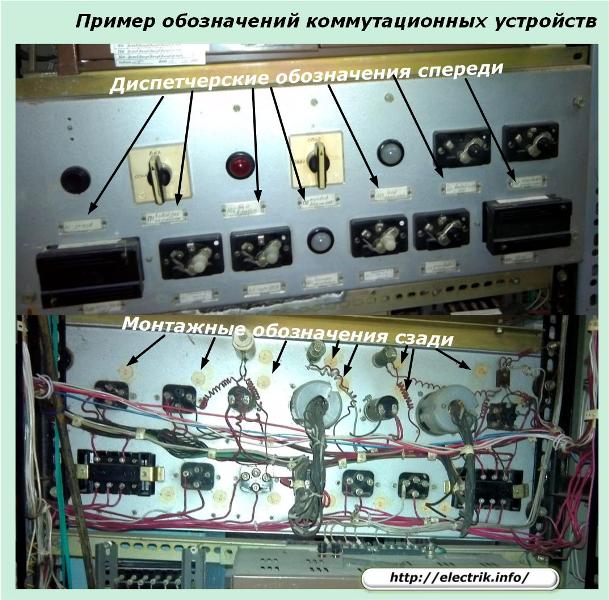

A la part frontal dels panells, es fan inscripcions que expliquen al personal operatiu el propòsit de cada dispositiu elèctric i els dispositius de commutació: la posició de l’òrgan de commutació corresponent a cada mode.
Les tecles i botons es signen mitjançant les accions realitzades, per exemple, "Start", "Stop", "Test". Els llums de senyal indiquen la naturalesa del senyal, per exemple, "Parpelleig no està augmentat".
Al revers del plafó, es col·loca un adhesiu (generalment rodó) contra cada element, indicant la fracció de la posició de muntatge segons el diagrama anterior i una breu designació del diagrama d’instal·lació que hi ha a continuació, per exemple, 019 / HL3 per a un llum d’alarma.
Designacions de filferro
Quan instal·leu equips a cada extrem del fil, poseu-hi una signatura cambric resistent a la decoloració de la tinta lleugera i indeleble, indicant la marca acceptada. Estan connectats als terminals indicats. Quan la designació només conté els números "0", "9". “6”, després d’ells van posar un punt que exclou la lectura incorrecta de la informació en considerar la inscripció al revers.
Per equips senzills, aquesta tècnica és suficient.
Als sistemes complexos i ramificats, afegiu l’adreça de retorn del final. Consta de dues parts:
1. Primer ve la numeració de la designació de posició de l'element connectat al revers;
2. A continuació hi ha el número de terminal.
Per exemple, al terminal 2 del botó Kn2, s’hauria de connectar un filferro amb el cambric desgastat, signat el 5-04-3. Aquesta inscripció significa:
-
5 - marcatge de cables segons el diagrama de muntatge i circuit;
-
04: número d’unitat de muntatge del botó Inici;
-
3 - número de terminal Кн1.
La seqüència d’alternança, així com l’ús de claudàtors o altres separadors de signes, poden canviar, però és important fer-ho de manera uniforme a totes les parts de la instal·lació elèctrica. El marcatge s’ha de fer estrictament d’acord amb els dibuixos de treball i el diagrama de cablejat.
Permet als especialistes llegir el circuit muntat de la vida amb la màxima comoditat que a partir d’un full de paper, que s’ha de fer ràpidament quan es resolen problemes o es manté un manteniment preventiu.
Per a informació: abans, es va marcar els extrems dels cables:
-
posar puntes de porcellana amb la designació de les marques amb pintures a l'oli;
-
fitxes d'alumini penjants amb informació estampada;
-
assegurar etiquetes de cartró amb inscripcions de tinta o llapis;
-
altres maneres disponibles.
El diagrama de cablejat es pot complementar o substituir per una taula de connexió de filferro. Ella assenyala:
-
marcatge de cada fil;
-
inici de la seva connexió;
-
extrem invers;
-
grau, tipus de metall, zona de secció;
-
una altra informació.
Denominacions de cables
Un element obligatori de cada instal·lació elèctrica és una revista per cable, creada per a cada connexió individual en zones complexes o una comuna per a diverses de senzilles. Conté informació completa sobre cada connexió per cable.
Per exemple en una centraleta exterior d’una subestació de 110 kV amb autobusos i interruptors seccionats per poder controlar el funcionament de 25 línies elèctriques aèries, es crea una connexió de muntatge per a cada línia aèria. Se li assigna un número individual, que s'indica a la documentació i a l'equip.
A la línia núm. 19 d'aquest commutador se li dóna el nom de despatx operatiu de la localitat principal de l'alimentació i la designació de muntatge, per exemple, 19-SL, que s'adhereix a tots els equips, incloses les xarxes secundàries de cable d'aquesta línia aèria a la subestació.
A més del cable pertanyent a la línia, la revista de cable i els equips indiquen el seu atribut com estava previst, per exemple:
-
mesurant circuits de corrent o tensió;
-
circuit d’automatització o control;
-
proteccions;
-
senyalització;
-
bloqueig;
-
altres dispositius secundaris.
A l’hora d’instal·lar circuits elèctrics, es poden utilitzar línies de cable de diverses longituds. A l'entrada del tauler o armari, el seu nombre pot ser molt gran. Tots ells estan marcats als dos extrems, així com en creuar les parets de l’edifici i altres estructures d’edificació.
Al cable hi ha una etiqueta amb informació que indica la seva filiació, finalitat, marca, composició de nuclis. En tallar-lo, es marca cada filferro. Els extrems connectats al circuit elèctric estan marcats amb informació sobre l’accessori per cable, el nombre del terminal commutat al bloc de terminals i la designació de la cadena.
S'han de trucar i marcar els nuclis fluixos de la reserva, així com els treballadors. Però, a la pràctica, aquest requisit rarament s’implementa.
Característiques de la designació d'elements individuals en els esquemes de cablejat
Segons les condicions locals, de vegades es desvien de les normes generalment acceptades, faciliten el dibuix de circuits i la instal·lació de circuits elèctrics sense perjudici de la seva lectura de la vida.
Molt sovint això es produeix quan:
-
muntatge articulat de peces directament als terminals de contacte dels relés i dispositius;
-
configuració de saltadors curts i clarament visibles.
Muntatge Muntat
En un fragment del diagrama de cablejat es mostra un exemple d’instal·lació de díodes VD4 i VD5 paral·lels als terminals dels bobinats AB dels relés K3 i K4.
En aquesta situació, es munten directament, sense marques ni signatures.
Jumpers
El mateix fragment mostra la instal·lació d'un pont entre els mateixos terminals A dels enrotllaments dels mateixos relés.
La instal·lació d’equips elèctrics es realitza segons els esquemes bàsics i de cablejat creats segons normes uniformes. Ha de complir els requisits de visibilitat, accessibilitat, contingut d'informació per tal que els treballs de reparació i manteniment es duguin a terme de manera ràpida i eficaç.
