Característiques dels arrencadors magnètics moderns i la seva aplicació
Cal considerar aquest tema des d’entrants magnètics de representants de l’època soviètica. Els representants brillants són PML i similars. Els arrencadors s’utilitzen per canviar una potent càrrega amb un senyal de control amb un corrent petit. El senyal de control es subministra a la bobina, que crea un camp magnètic. Al seu torn, crea una força en el circuit magnètic, que es connecta mecànicament amb contactes de potència mòbils i contactes de bloqueig.
L’entrant magnètic es pot dividir en dues parts: superior i inferior. A la part inferior hi ha una bobina i una part fixa del circuit magnètic, terminals terminals de la bobina.
La part superior de l’arrancador conté: un conjunt de contactes, una part mòbil del circuit magnètic amb un ressort de retorn. Cal obrir els contactes, quan no s’aplica tensió a la bobina, els contactes tornen a les seves posicions normals. En molts casos, hi ha una cambra d'arcs. Llegiu més l'article. sobre el dispositiu i el principi de funcionament dels arrencadors magnètics.
A continuació es mostra una visió general del programa d'arrencada anterior. Els contactes d'alimentació són més propers al visor, es numeraran de l'1 al 6. A continuació, veiem els contactes de bloc, són necessaris per a implementar funcions addicionals del circuit i d'autoaprovació.
Interessant:
Els contactes d’arrencada només es tanquen quan s’aplica tensió a la bobina. Els taulers de control d'aquests dispositius solen estar equipats amb botons sense bloqueig, cosa que significa que l'engegador només s'encendrà quan mantingueu premut el botó.
Si per a alguns esquemes això és bo, per exemple, per a un polipast, un molinet i altres mecanismes d’elevació, aleshores per als motors que funcionen en mode llarg això no funcionarà, imagineu-vos un circuit de control d’una bomba que hauria de funcionar sense parar.
Per descomptat, podeu utilitzar els botons fixos i els commutadors, però s'utilitzen més clarament els botons Inici i Atura del comandament a distància, per tant, s'utilitza un circuit amb autoblocació mitjançant contactes de bloc.
Per què vaig començar un article sobre dispositius de commutació moderns tenint en compte el model clàssic? És senzill: encara es troben en gran quantitat a empreses, instal·lacions industrials i altres. A més, tenen un marge de seguretat molt gran, tant pel que fa a recursos com pel que fa a funcionament en modes sobrecàrreguats.
L’estructura dels models moderns d’entrants magnètics
No considerem un cas especial, sinó dispositius moderns de forma general. Els moments individuals poden variar i depenen del model o fabricant específic, així que intentaré cobrir el més ampli rang d'informació possible.
Comencem per la visió general d’un entrant modern.
A la part de davant nostre hi ha 4 parells de contactes. Tres d'ells marcats amb els tipus 1L1 i 2T1 són contactes d'alimentació per connectar la càrrega a una font trifàsica. Els contactes marcats com a "L" s'utilitzen per connectar la font d'energia i "T" - per connectar el consumidor.
En general, podeu connectar la xarxa tant des del costat superior (L) com del costat inferior (T). Però el compliment del marcatge i la connexió descrits al primer mètode farà que el circuit sigui més visual i simplifiqui el seu manteniment a altres electricistes que hi treballaran, excepte tu. És costum arrencar l’energia des de la part superior.
Un parell de contactes 13NO-14NO són contactes autoblocants o bloquegen contactes. El seu propòsit està descrit anteriorment.
Interessant:
La principal diferència entre els contactadors moderns és el marcatge dels terminals, cal recordar que els terminals marcats "L" i "T" s'utilitzen per connectar línies elèctriques - potència i càrrega. Els contactes marcats amb NO i NC s’utilitzen per a auto-recollida i altres funcions del circuit.En aquest cas, NC normalment està tancat (tancat) i NO normalment (obert).
Un estat normal de contactes és una condició en què no hi ha cap influència externa sobre un botó o un arrencador, és a dir. quan no es prem el botó i, en el cas d'un arrencador, no hi ha cap tensió a la bobina i aquesta està apagada.
Aquests arrancadors també consisteixen en parts superiors i inferiors, per a un canvi considerarem la part superior per exemple d'un altre arrencador.

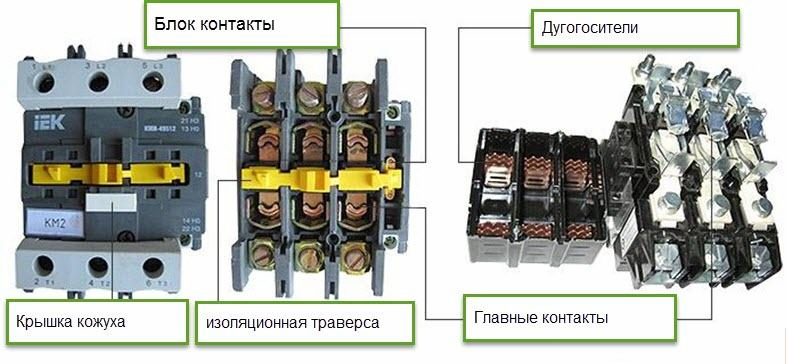

Com podeu veure, totes les parts components són les mateixes que a les còpies domèstiques antigues. Tanmateix, presteu atenció al detall groc -el feix aïllant, a la còpia anterior estava realitzat en marró. En primer lloc, per la seva posició, es pot jutjar l'estat d'arrencada. Si es retreu, l’arrencador està engegat i, si es desemboca o sobresurt lleugerament per sobre de la coberta, queda apagat.
A més, podeu obligar-lo a engegar-se en cas de problemes amb el circuit d’alimentació de la bobina. Només cal empènyer el travesser amb un tornavís o una altra cosa. Tingueu en compte que no us sorprengui, un canvi de potents càrregues i sobretot motors pot ser perillós. A falta de qualificacions adequades, això no és recomanable.
Què més cal saber sobre els principiants?
Quan connecteu el motor d’arrencada, comproveu detingudament per a quina tensió està dissenyada la bobina. El fet és que les bobines es troben principalment a tensions de 220 i 380 volts, cosa que indica la corresponent designació del seu cas.
Els contactes de la bobina tenen l'etiqueta A1 i A2. Un dels contactes de la bobina es pot duplicar al costat oposat de l’arrencador per a una fàcil connexió i muntatge del circuit. Això es reflecteix a la imatge de sota, fixant-se en aquest costat només per un dels extrems de la bobina - A2.
La informació sobre les característiques del motor d’arrencada és la següent.
L'arrencador no pot canviar la mateixa corrent per a diferents tipus de càrrega. Sobre el cas pot aparèixer un adhesiu o inscripcions amb característiques.
L’AC-3 i l’AC-1 són categories d’aplicació, que diuen que una càrrega inductiva, com un motor elèctric, pot canviar a un corrent de fins a 9 A i, en el cas d’una càrrega activa (elements d’escalfament i làmpades incandescents) de fins a 25 A. L’adhesiu pot consisteixen en diversos sectors amb informació similar o dades útils, per exemple.
Al panell frontal o lateral es pot aplicar al circuit amb la disposició de contactes.
El diagrama de contactes està implementat en aquest formulari. Hi ha signats els noms dels terminals i la seva posició en l'estat normal (bobina desconnectada).
Bloqueig de contactes addicionals per a un arrencador magnètic, què és i com utilitzar-lo?
La travessa té una altra funció addicional: connexió amb un bloc de contacte addicional. Fixeu-vos en la seva aparença i forma, hi ha ganxos a la seva part que sobresurt.
El bloc de contactes és un mòdul addicional que es munta a la part superior de l’arrencador.
Normalment, un bloc de contactes conté 2 o 4 parells de contactes. 2 parells es fan en forma normalment oberta, i 2 parells en forma tancada. Aquests contactes es poden utilitzar tant per canviar una càrrega de baixa potència com per implementar funcions addicionals.
Característiques i equipament addicionals
Val la pena assenyalar que, a més del bloc de contactes, hi ha equip addicional connectat amb els arrencadors.

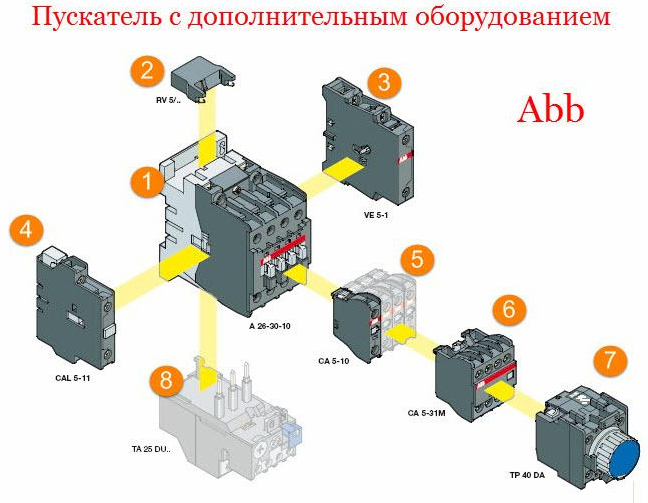

Protecció tèrmica, contactes addicionals de blocs, limitadors de tensió, bloqueig invers, temporitzador de retard. A la imatge, apareix equip addicional per a l’arrencador ABB.
Cadascun dels fabricants pot produir altres conjunts de dispositius addicionals. Els enginyers de grans empreses han proporcionat solucions per a diverses tasques de producció que s’implementen mitjançant principis. Anteriorment, això s’havia de fer mitjançant mòduls separats, i això augmentava tant el nombre de cables situats a l’escut per connectar circuits i blocs operatius com l’espai ocupat total.
Esquema de connexió magnètic d'arrencada
Ja he dit que l’arrencador magnètic normalment es connecta mitjançant botons sense bloquejar-los. Aquests botons s’instal·len a la publicació del botó. Una de les opcions més habituals és una publicació com PKE, que es mostra a la foto següent.
Si necessiteu girar el motor en ambdues direccions, utilitzeu una publicació amb tres botons:
-
“Endavant”;
-
"Enrere";
-
"Parar", generalment vermell.
A l’interior de la caixa hi trobareu els terminals que hi ha a la part posterior dels botons, cada un dels quals té un parell normalment tancat i un parell normalment obert, situats als costats oposats.
Mireu el diagrama, per connectar l’arrencador a través d’un pal polsador, el cable de fase mitjançant un parell de contactes normalment tancat del botó d’aturada es connecta a una parella normalment oberta del botó d’inici. Des del segon terminal del botó d’arrencada, el fil es dirigeix a la bobina.
La bobina en un extrem està connectada a zero (si està a 220 V) o a l’altra fase (si la bobina és de 380 V). I segon al fil des del botó d’inici. En aquest cas, es connecta en paral·lel el botó d’inici un parell de contactes de blocs normalment des de l’inici (el mateix auto-pickup).
Per fer-ho, un dels contactes amb un pont està connectat a la sortida de la bobina, que es connecta al botó "start", per no posar un cable addicional al pal del botó, i el segon terminal del contacte de bloc està connectat al terminal del botó "start" connectat al fil de fase, des Botons de parada.
Contactes "13NO-14NO": bloc de contactes normalment obert per parells, en anglès són els que NO.
Només hi ha tres fils al pal:
-
Fase en "STOP";
-
Al botó "INICI";
-
De contactes de blocs a fase en "START" per auto-recollida.
Conclusions
Els principiants moderns, tot i que difereixen per l'aparença i una certa funcionalitat, però realitzen les mateixes tasques que abans. Es poden intercanviar diferents tipus d'arrencadors, només cal que proporcioneu el corrent per al qual s'ha dissenyat un model específic.
