Cinc programes gratuïts que faciliten la vida al dissenyador
Cada dissenyador secretament somia que els robots realitzen dibuixos amb rapidesa, precisió i precisió i una persona rep un fabulós sou per això. Aquesta automatització encara queda molt lluny, però es pot alleujar el vostre treball reduint el temps dedicat a la preparació de projectes i documentació relacionada. Quatre programes útils i una aplicació per a mòbils per ajudar-vos!
SmartLine 1.9
Avantatges: ajuda a implementar el projecte de línia de despesa de 0,4 kV d’acord amb les normes i normes aplicables; Les bases de dades s’actualitzen regularment i estan disponibles en absència d’Internet.
Inconvenients: no és compatible amb AutoCad LT.
Descripció: El complement SmartLine 1.9 és una paleta AutoCad amb projectes de mostra. Un enginyer arrossega els suports necessaris al dibuix o es col·loquen automàticament al llarg de la ruta. A més, el programa calcula interseccions amb estructures d’enginyeria, crea llistes de suports, trinxeres i obres, així com registres de cable.
La documentació es pot exportar a Excel i Writer, cosa que facilita el treball no només del dissenyador, sinó també de l’estimador.
La composició de tots els nodes es basa en una base de dades prèvia de dibuixos i solucions típiques per als accessoris més populars per a cables aïllats autoportants - IEK® (SmartLine també compta amb bases d'altres fabricants). Si algun element de sobte no es trobava a la col·lecció, podeu crear-lo i posar-lo a la disposició d'altres dissenyadors. Qualsevol solució estàndard proposada pel programa es pot substituir per un propi node únic, especificant components específics.
L’utilitat aprofita al màxim la funcionalitat d’AutoCad, que elimina problemes de compatibilitat i simplifica l’intercanvi de documentació amb els companys.

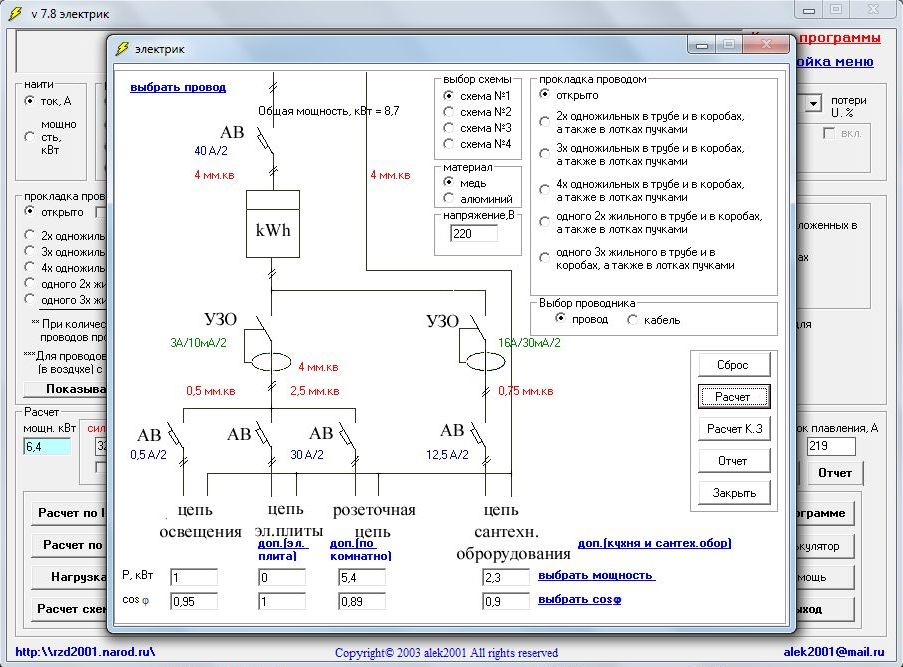

Electricista 7.8
Avantatges: no exigir recursos; permet realitzar ràpidament petits càlculs elèctrics.
Inconvenients: una interfície massa simple, a causa de la qual hi ha una desconfiança en els resultats del treball; la darrera versió és 8.6, però només es pot trobar 7.8 per descarregar (malgrat les assegurances de les capçaleres).
Descripció: El programa és com una simple calculadora elèctrica. Tanmateix, després del primer càlcul, no queda clar com podia prescindir el dissenyador o l'instal·lador. Especialment el programa ajuda a la realització de càlculs operatius i a petita escala.
Suposem que quan hagis d’imaginar quin tipus de corrent hi haurà en una xarxa interna determinada i escolliu el cable i el dispositiu de commutació adequats. Definint els paràmetres inicials, per exemple, tensió, potència i altres, podeu calcular:
-
corrent al circuit;
-
corrent de curtcircuit;
-
distribució de corrent per grups de màquines;
-
pèrdues de tensió i potència, incloses les línies de 3-10 kV;
-
posada a terra
-
protecció contra llamps i molt més.
Una gran ajuda a l’hora de realitzar els càlculs és la guia incorporada, que mostra les característiques dels transformadors, les principals propietats dels metalls dels cables, la gravetat específica del nucli del cable, factors de potència de diversos equips i consumidors d’energia, etc.
El programa proporciona un editor visual que ofereix una selecció de quatre esquemes òptims de components elèctrics a les sales dissenyades i ajuda a calcular el cost de tots els materials per a la implementació de la solució seleccionada.

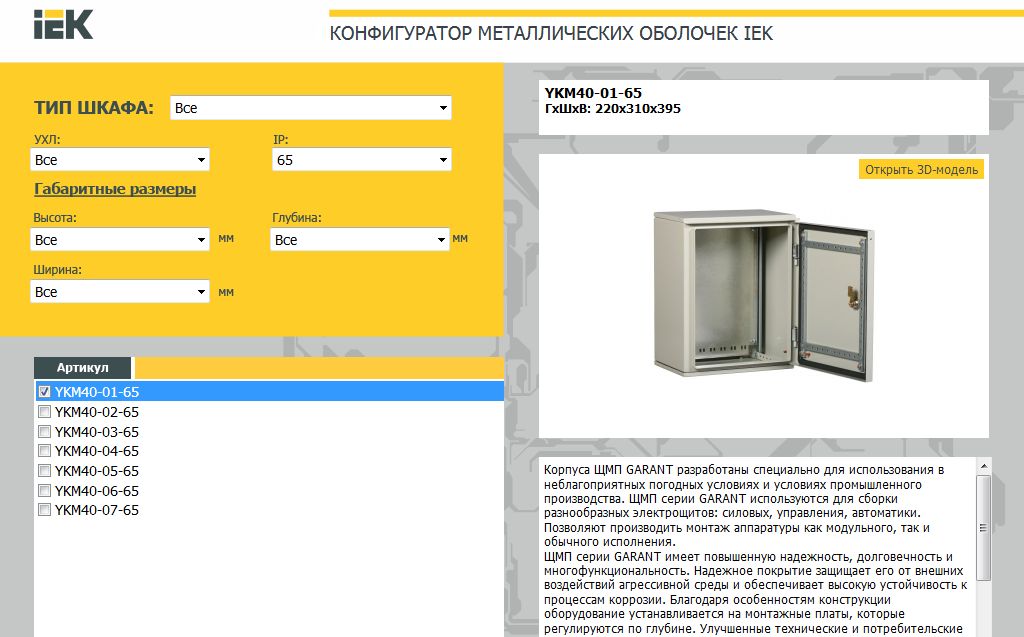

IEK Configurador de metalls
Avantatges: funciona en línia, no cal descarregar i instal·lar res; Els dibuixos d’equips es poden exportar en format dwg i utilitzar-los en el treball.
Inconvenients: no hi ha manera de comparar diversos armaris.
Descripció: Avui, el mercat ofereix un gran assortiment de productes elèctrics, incloses caixes per a dispositius de commutació i accessoris per a ells. La varietat, per descomptat, agrada, però, alhora, no és fàcil seleccionar elements.És necessari trobar el producte més fiable i fàcil d’instal·lar amb les característiques requerides i, el que és important, amb la relació òptima de preu i qualitat.
Per regla general, ja en aquesta etapa, els dissenyadors han de navegar per Internet sense parar, mentre que els instal·ladors, a la recerca de la solució perfecta, de vegades es desplacen a tots els punts de venda possibles. Però encara heu de triar correctament els accessoris per a la instal·lació ...
Un configurador especial de closques d’IEK GROUP facilita molt aquest procés, es presenta tota la gamma d’armaris metàl·lics i les seves característiques. Permet triar una caixa metàl·lica per instal·lar equips de commutació per a un conjunt específic de característiques en un minut, per exemple, dimensions, rendiment del clima i grau de protecció. Després d'omplir els camps necessaris, el programa seleccionarà una caixa metàl·lica.
És possible dissenyar engranatges d’entrada, estoigs metàl·lics plegables, armaris amb panells de muntatge, panells d’il·luminació i caixes d’equips contra incendis. L’usuari també disposa de fotografies, descripcions i model 3D. Després que el dissenyador hagi decidit sobre la closca, el configurador ajuda a triar accessoris.
Avantatges: no exigir recursos informàtics; Hi ha una instrucció integrada per utilitzar el programa.
Inconvenients: la versió en línia de les safates 3.0 no es proporciona. Abans de començar el treball, cal descarregar el programa.

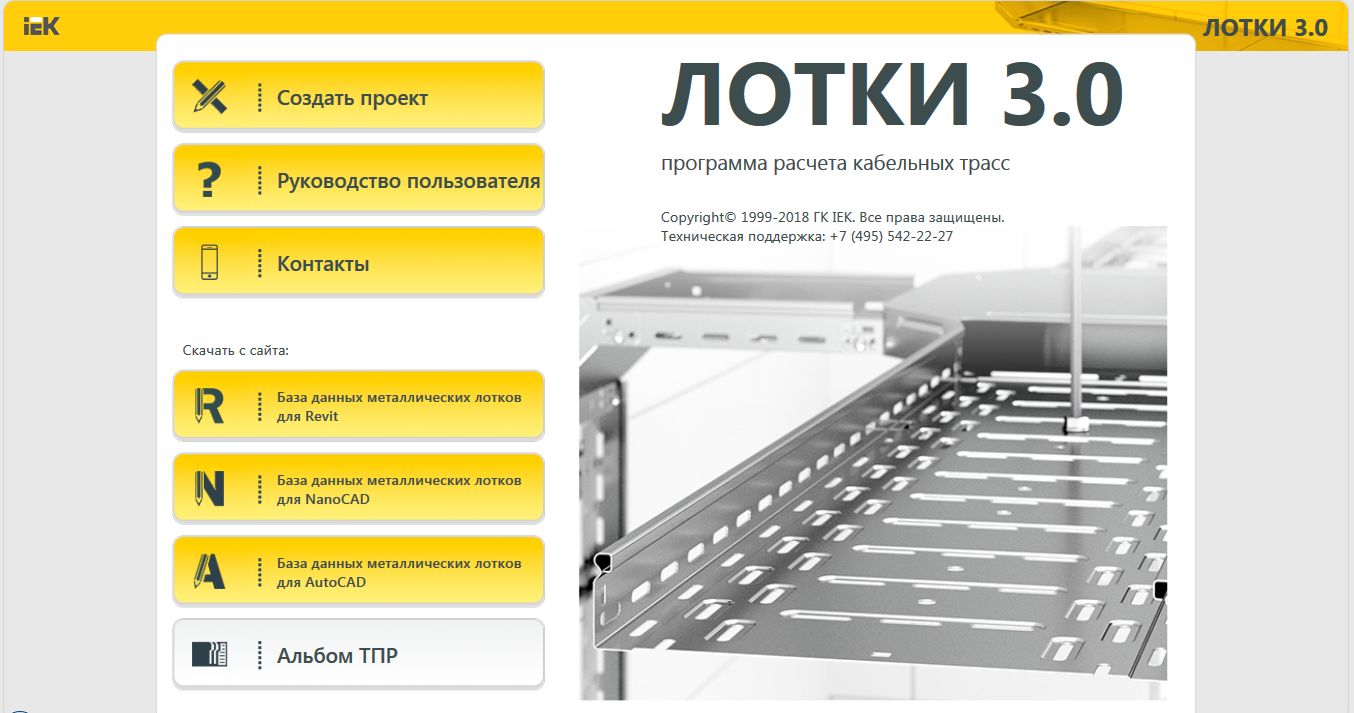

Descripció: un programa útil de l’empresa IEK GROUP, que ajuda a calcular les rutes per cable basades en safates metàl·liques i seleccionar fixacions i accessoris per a elles. Després del llançament de "Safates 3.0", apareixerà a la pantalla una instrucció que explica clarament com utilitzar la funcionalitat del programa.
El paquet de programari permet calcular l’ompliment de la safata i la càrrega en funció del nombre i tipus de cable, seleccionar els tipus de fixacions, conjunts d’accessoris. Tots els productes seleccionats s’inclouen automàticament a l’especificació després de fer clic al botó “Afegeix a CO”, cosa que redueix el temps necessari per preparar la documentació i evitar imprecisions i errors.
El programa implementa la capacitat de crear diverses seccions de la ruta. Per a tots els elements hi ha descripcions i fotos. L'especificació es penja en format de full de càlcul o pdf. El programa inclou una base de dades de safates metàl·liques per als sistemes CAD més habituals: Revit, NanoCAD, AutoCAD.
En general, “Safates 3.0” és una eina fàcil i útil no només per als dissenyadors, sinó també per a les empreses comercialitzadores, que serà molt més fàcil calcular el nombre de safates, accessoris i maquinari requerit.
Càlculs d’il·luminació v 4.1.4 (o càlculs dels llamps)
Avantatges: s’instal·la en un telèfon intel·ligent.
Inconvenients: Només Android la funcionalitat de la versió gratuïta és limitada.
Descripció: L’aplicació s’instal·la en un telèfon intel·ligent o en una tauleta i permet realitzar fàcilment i ràpidament càlculs relacionats amb la il·luminació. Està disponible en dues versions: gratuïta i de pagament (versió Pro).
La versió gratuïta té moltes funcions interessants; per exemple, podeu determinar el nombre d’aparells per paràmetres, convertir quantitats físiques d’una unitat de mesura a una altra, realitzar alguns càlculs elèctrics, etc. Tot i això, el càlcul del flux total, mesurador de llum, llum al terra, la selecció d’aparells de làmpada i d’altres Les fórmules només estan disponibles a la versió Pro.
L’aplicació serà una eina inestimable en el disseny de la il·luminació, sobretot quan calgui calcular alguna cosa al lloc, però no hi ha cap ordinador amb un programari potent: el telèfon intel·ligent sempre està al vostre costat. S’instal·la fàcilment, funciona de manera intel·ligent, consumeix pocs recursos del gadget.
L'article només ofereix alguns exemples. De fet, hi ha molts programes útils, serveis en línia, serveis públics i aplicacions per a un dissenyador per a telèfons intel·ligents. Trieu la més adequada, crea les vostres pròpies eines, augmentant la vostra productivitat i eficiència.
