Taulers de pa sense soldar: què són i com s’organitzen

Amb desenvolupament modern tecnologia de planxa amb làser fer una placa de circuit imprès a casa és tan senzill que fins i tot és divertit parlar-ne. N’hi ha prou d’imprimir una imatge amb conductors sobre una impressora làser, i després suavitzar-la amb una planxa per preparar la futura placa. Resta només remullar el paper amb aigua i escapar el tauler en la solució de gravat.

La tecnologia és tan bona i, es podria dir, mandrós, que fins i tot amb la fabricació d'una sola instància, es fa una placa de circuit imprès. Tot i que les plaques de circuit imprès no presenten avantatges respecte al muntatge en superfície, si no es requereixen diverses còpies del mateix dispositiu.

Però, abans de muntar una placa de circuit imprès, el circuit s’assembla més sovint en un disseny. En el cas més senzill, les barres d’alimentació de filferro estanyat amb un diàmetre d’almenys 1 mm es fixen a les vores d’un tros de PCB, contraplacat o cartró gruixut, de manera que la resistència mecànica de la instal·lació sigui suficient. Tot el que hauria de connectar amb ells es solda als busos elèctrics i la resta de connexions es realitzen mitjançant les troballes de les peces.

Muntar aquest esquema de disseny és tot un art. Alguns experts van aconseguir muntar circuits de vint o més microcircuits en un estoig tipus DIP-14 en un tauler similar, alhora que es passen els pins als autobusos elèctrics o, com diuen ara de forma estranya, pins (del pin anglès) 7 i 14, i tot. les connexions restants es realitzen muntant filferro aïllat de diàmetre adequat. A més dels busos de potència, podeu instal·lar coixinets de contacte addicionals en forma de trossos de fil inserits als forats del tauler.

Però els mètodes d’aquest prototipat de vegades van comportar resultats desastrosos. Com a resultat de nombrosos intercanvis, les conclusions de les parts simplement es van cremar i van caure. Per a un major ús, aquestes peces eren simplement inadequades. Es poden evitar situacions similars amb els moderns taulers de pa sense soldar. Què és i amb què es menja? Intentem esbrinar-ho.

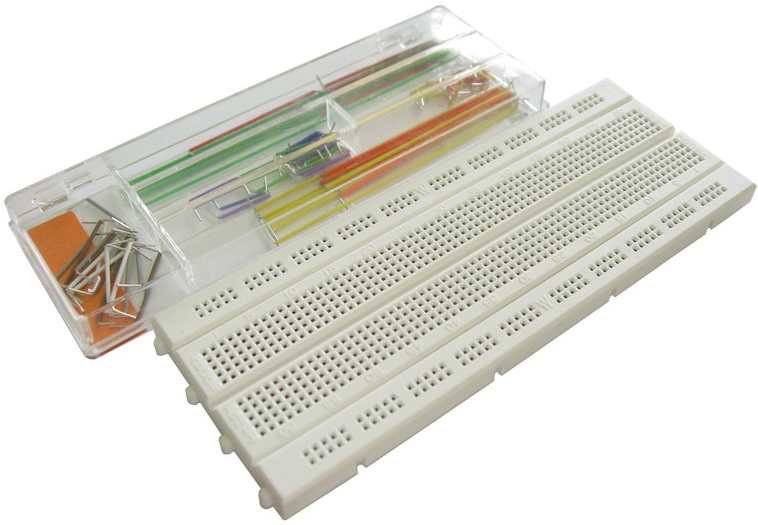

Taulers de pa sense soldar - Això és indispensable per a experiments amb equips electrònics. En anglès s’anomena breadboard, que es tradueix com a breadboard per a la facilitat d’experimentació, una disposició d’un circuit electrònic (diccionari multitran). Un d'aquests taulers es mostra a la figura 1.

Figura 1. Panell bàsic sense soldar.

En desenvolupar circuits electrònics, sovint heu de seguir la ruta de la prova i l’error. Tot i que el circuit no sigui només el seu propi disseny, sinó simplement una repetició del disseny d’una altra persona, de vegades és necessària la selecció de modes de transistor i microcircuit. El circuit muntat requereix una reemplaçament freqüent de peces que, segons veieu, amb una soldadura repetida pot comportar conseqüències, si no tràgiques, i, en tot cas, difícils de arreglar.

Taulers de casa casolans Podeu estalviar en ells?

Alguns entusiastes encara ofereixen fer panells sense soldar de manera senzilla. Es poden trobar descripcions similars a Internet. Els materials per a aquest tipus de juntes autorelaborades són textolita, estany de llaunes i reblons.

I tot això es fa de forma manual o, com se sol dir, al genoll: la llauna es talla a tires, es doblega en certa manera. A continuació, de nou, de forma manual, es marca una placa de textolita, es perfora forats a la mateixa. Després es reblen els contactes casolans. (En els taulers de marca de marca, els contactes estan fabricats amb metalls de molla, dels quals es tractarà a continuació.) La fiabilitat i la durabilitat d’un disseny d’aquest tipus no seran els més elevats.

Un cop més, com en alguns altres casos, no es té en compte el temps del treball propi.Al mateix temps, si aneu per un mínim de botigues en línia, podeu assegurar-vos que el cost de les taules de pa no és massa gran. Per exemple, el cost del tauler que es mostra a la figura 1 és d’uns 10 dòlars, o uns 300 amb una mica de rubles.

Per descomptat, hi ha juntes de grans mides i, naturalment, el seu cost augmenta. En comprar taulers a e-bay o aliexpress, el preu pot ser encara més baix.

Què són els taulers i com s’organitzen

La placa de pa sense soldar és una base de plàstic, a la part superior de la qual hi ha forats quadrats amb un pas de 2,54 mm o 0,1 polzades. És en aquest pas les conclusions dels microcircuits importats. Aquest valor als països de parla anglesa té el seu propi nom: línia de línia, en aquest cas, una mesura de longitud.

Els microcircuits domèstics tenen un pas de pins exactament de 2,5 mm, perquè tenim un sistema mètric. Si el cas del microcircuit no és gaire llarg, aquesta discrepància pràcticament no es nota. És fàcil calcular que es defineix una diferència de 0,4 mm en deu conclusions, i si el microcircuit té 40 potes (vint a cada costat), s’obté una discrepància de ja 0,8 mm, s’han d’eliminar lleugerament les conclusions. És cert que actualment no s’utilitza gens els microcircuits domèstics en casos tan grans.

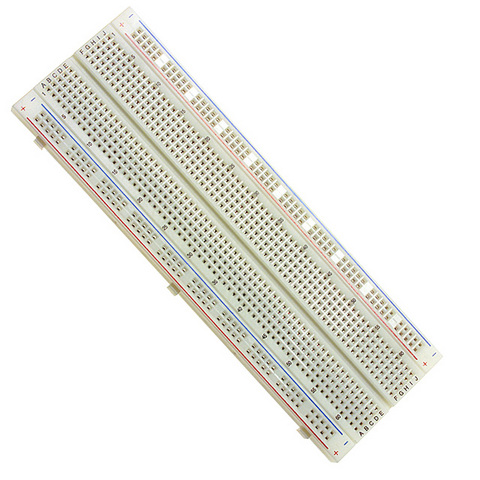

La figura 2 mostra una altra versió del panell. No difereix molt del tauler que es mostra a la figura 1, tret de la numeració dels forats de lletres i números. Això és força convenient: si en un diagrama de circuit proper a les racions posem amb un llapis les seves posicions a la placa de taula, en el futur serà molt més fàcil esbrinar d’on prové. (De vegades passa que el circuit muntat per la meitat queda molt de temps i el que es feia abans s’oblida simplement.)

Figura 2. Tauler de pa sense soldar

Als costats llargs del tauler hi ha forats, agrupats en 5 peces i indicats per línies de colors. Es tracta d’autobusos de potència. En alguns taulers, aquestes cintures ja estan interconnectades, i en altres no. Per saber com es connecten, n’hi ha prou soneu-los amb un multímetre.

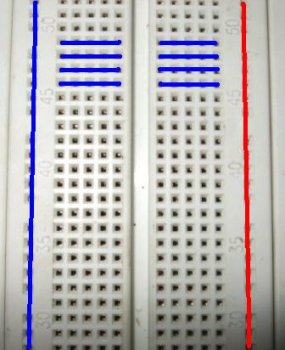

Entre els bus de potència hi ha forats, també agrupats en 5 peces. La seva connexió dins del tauler es mostra a la figura 3.

Figura 3. Panell de pa sense solda del dispositiu

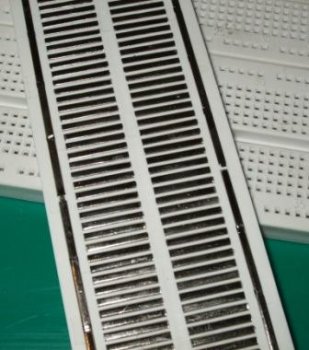

I la figura 4 mostra el disseny dels contactes.

Figura 4. Disseny de contacte de placa de pa sense soldar

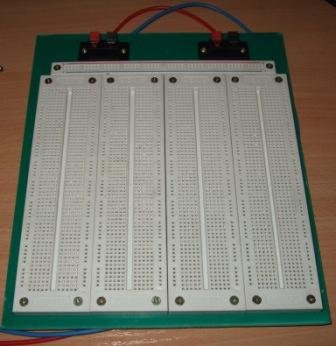

Hi ha panys als costats de la placa que us permeten obtenir taules grans. A aquest quadre es mostra la figura 5.

Figura 5. Gran panell sense soldadura

A la superfície inferior del tauler hi ha una cinta de doble cara segellada amb paper de cera. Si aquest paper està pelat, llavors es pot enganxar la placa acabada dins de qualsevol estructura. Això és perfectament acceptable si simplement no teniu temps per desenvolupar i vendre un PCB real.

La fiabilitat de les juntes sense soldar de marca és força elevada, com es pot considerar a l’etiqueta de producte que es mostra a la figura 6.

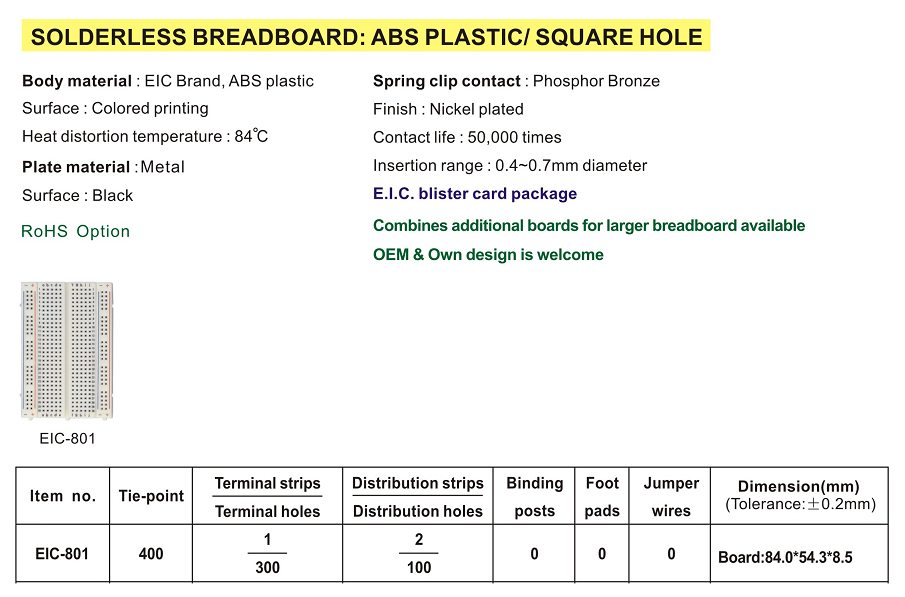

Figura 6. Etiqueta de producte a la placa de pa sense soldar

Per descomptat, tot està escrit en anglès, però podeu esbrinar-lo aproximadament. La primera línia diu que tenim una placa sense soldadura amb forats quadrats en una caixa de plàstic ABS, publicada per l’empresa xinesa EIC. Hi ha impressió en color a la superfície del tauler, és a dir, línies elèctriques i numeració de forats.

El tauler està dissenyat per funcionar a temperatures de fins a 84 ºC ^sobreC. Els contactes estan fets amb bronze de fòsfor (té bones propietats de molla) i estan recoberts d’una capa de níquel. La durabilitat dels contactes és de 50.000 connexions, cosa que és suficient per a diversos anys de treball. El diàmetre de les parts i conductors inserits als forats és de 0,4 ... 0,7 mm. (Recordeu que els contactes de llauna casolana de les llaunes).

El nombre de forats a la pissarra és de 400, les dimensions del tauler són 84 * 54 mm. Model de placa EIC-801. Per augmentar la mida del tauler, podeu connectar juntes addicionals.

La figura 7 mostra un circuit muntat en un tauler de pa amb microxips en paquets DIP.

Figura 7. Esquema a la taula

Connexió de cables dels antics televisors

Els cables de connexió també es venen amb taulers, de vegades en forma de kits. Per alguna raó, el preu d'aquests cables és bastant gran, de manera que només podeu fer servir un cable de muntatge d'un diàmetre adequat o fer aquests fils.

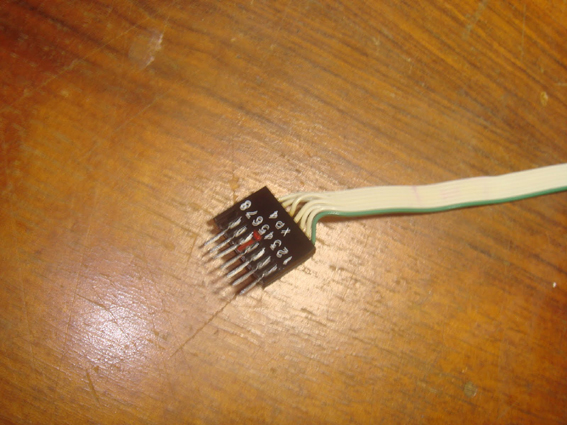

La manera més senzilla de fer-ho és utilitzar un cable pla de la sèrie 3USTST. Recordeu-vos que hi havia contactes de pin que sortien de fundes de plàstic? Aquestes televisions ja fa temps que s’han llençat a l’abocador, ja que estaven obsoletes moralment i físicament. A la figura 8 es mostra un bucle tal.

Figura 8. Loopback dels equips de ràdio antics

El connector que es mostra a la foto s’ha de desmuntar a cablejat separat, soldar els mateixos contactes als extrems oposats i aïllar amb un tub retret de calor. Probablement tots representen aquest procés, per la qual cosa no cal descriure-ho aquí.

Aquí, sembla, i tot el que es pot dir sobre l’ús de taulers de pa sense soldar. Però hi ha un lector molt atent que exclama: "Perdona, per què no es diu cap paraula sobre la disposició dels circuits en microcircuits SMD?" i potser tindrà raó. Al cap i a la fi, ells, amb les seves conclusions molt subtils i poc fortes, primer seran víctimes d’experiments amb l’electricitat.

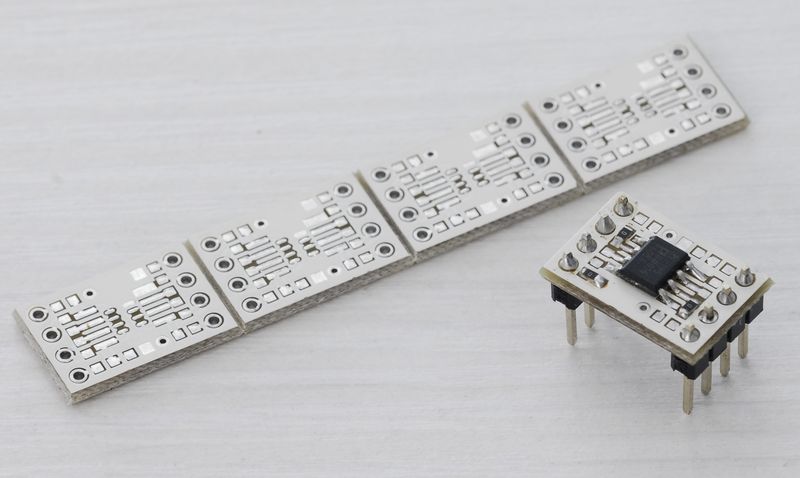

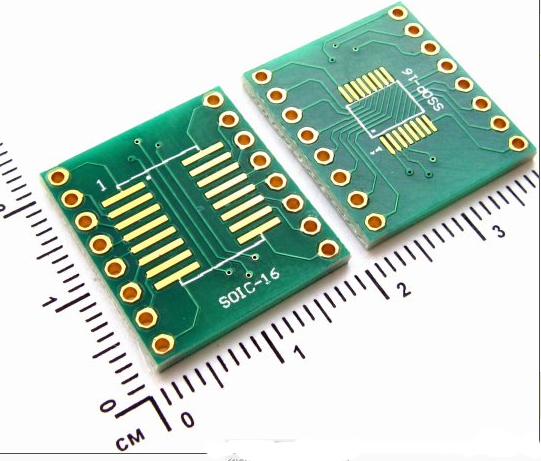

Per prototipar amb aquest tipus de components, s’han d’utilitzar plaques adaptadores que converteixen els tancaments SMD en recintes DIP. Algunes plaques d'adaptadors es mostren a les figures 9-10.

Figura 9

Figura 10

En el següent article, compartiré alguns secrets per utilitzar taulers de pa sense soldar.

Continuació de l'article: Consells útils per utilitzar taules de desenvolupament solderless.

Boris Aladyshkin
