DIY LED Garland Controller
Descripció d’un circuit senzill de control de garlandes LED.
Ara bé, no és cap problema comprar una garlanda de Nadal amb un controlador: hi ha un nombre suficient de llums intermitents fetes a la Xina.
Semblaria que se’n va anar, va comprar-ho tot. Però serà molt més agradable si la garlanda es crea amb les vostres pròpies mans. Ajudarà a revitalitzar velles garlandes heretades dels avis juntament amb decoracions antigues de l'arbre de Nadal.
Un dispositiu de control (controlador, efectes d’il·luminació automàtica) no és gens difícil de muntar. Suficient fer placa de circuit i hi soldà uns quants detalls.
Hi ha tres àrees en el desenvolupament d'aparells de control d'efectes d'il·luminació: sistemes de microcontroladors, sistemes amb l'ús de RPZU, i dispositius de control en microcircuits lògics d'un petit grau d'integració.
No hi ha dubte que els dos primers sistemes tenen el major nombre d'efectes i que els sistemes de microcontroladors són encara més senzills en el disseny del circuit (només un microcontrolador i claus de sortida), però aquests dispositius requereixen escriure un programa. A més, també necessiteu un programador que funcioni en un ordinador. Per tant, el controlador de circuits lògics muntats segons el circuit acabat és molt més ràpid i fàcil que els dos primers.

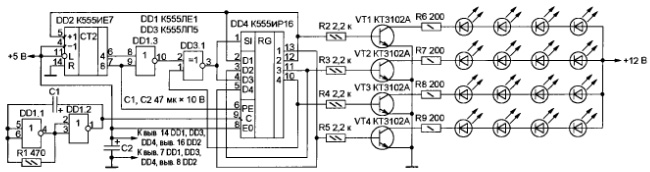

La figura 1 mostra un esquema d’un controlador simple que controla el funcionament de quatre llums LED.
Figura 1. Controlador de llums LED (feu clic a la imatge per ampliar-la).
Malgrat la senzillesa del circuit, el controlador implementa diversos efectes d’il·luminació. Es tracta de llums de marxa en una direcció i en una altra. D'altra banda, d'una, dues o fins i tot tres garlandes. Enceneu els llums un després de l’altre al seu torn i apagueu en el sentit contrari. A més d'aquests efectes, el controlador n'implanta d'altres. Només cal veure-ho, no llegir-lo a l’article.
Cada efecte es repeteix automàticament diverses vegades, després de la qual es realitza la imatge següent, sense causar fatiga de l'audiència.
El circuit no té un volum gran i consta només de quatre microcircuits, per la qual cosa no serà difícil muntar-lo.
La base del dispositiu és un registre de desplaçament de quatre dígits amb registre paral·lel de dades K555IR16. el funcionament del registre de canvis està controlat per elements lògics DD1, DD3 i un comptador binari DD4 del tipus K555IE7. Les "llums d'execució" en una direcció s'obtenen mitjançant un canvi simple del codi emmagatzemat al registre. En sentit contrari, s’aconsegueix el mateix efecte mitjançant una escriptura paral·lela al registre dels seus codis de sortida i el seu desplaçament posterior d’un bit.
Als elements DD1.1, DD1.2 va convertir l'oscil·lador principal del controlador. Amb les indicacions del condensador C1 i la resistència R1 indicada al diagrama, la seva freqüència és d’uns 3 ... 4 Hz. Podeu canviar-la seleccionant les denominacions d'aquestes parts. En lloc de R1, podeu posar una resistència variable dins d'un ohms de mig quilo. Aleshores, serà possible canviar la freqüència manualment dins d’uns límits determinats.
El control de la garlanda es realitza mitjançant interruptors de transistor VT1 ... VT4. A més dels indicats al diagrama, són adequats qualsevol transistor de conductivitat inversa de potència baixa o mitjana, com ara KT315 o KT815.

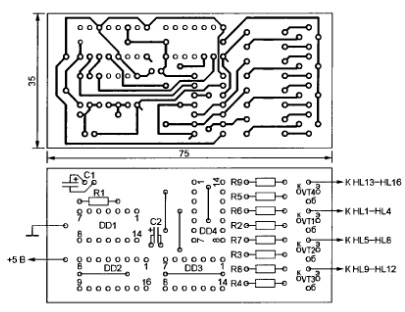

Com s'ha esmentat anteriorment, el nombre de peces és reduït. Per tant, caben tots en un tauler, un dibuix del qual es mostra a la figura 2.
Figura 2. Placa de circuit i ubicació de les peces (feu clic a la imatge per ampliar-la).
Quan feu un tauler, heu de parar atenció al fet que hi ha saltadors de filferro sota els microcircuits DD2, DD3, DD4. No s’han d’oblidar d’instal·lar abans de soldar microcircuits. Els xips mateixos poden ser substituïts per anàlegs funcionals de la sèrie K155, KR1533 o per anàlegs estrangers que es poden trobar a Internet.
Cada garlanda s’assembla a partir de leds del mateix color.Ara és possible utilitzar quatre colors: vermell, verd, groc i blau. Si cal augmentar el nombre de leds a cada garlanda, el voltatge que els subministra hauria d’augmentar-se, en el nostre cas és de + 12V, a una velocitat d’uns dos volts per cada LED addicional. La tensió, per descomptat, no hauria de superar el màxim permès per a transistors clau. La resistència de les resistències R6 ... R9 s'ha de seleccionar de manera que el corrent a través dels LEDs no superi els 20 ... 25 mA.
Com a font d’alimentació, podeu utilitzar l’adaptador xinès per a tensió de + 12 V, complementant-lo amb un estabilitzador integral del tipus 7805. Cal obtenir tensió de + 5V per alimentar els microcircuits. Com que només hi ha quatre xips, l'estabilitzador pot funcionar sense radiador.
En lloc dels LED, podeu connectar-vos tecles de triacaleshores serà possible utilitzar garlandes de làmpades incandescents. El diagrama de connexió es troba a l'article "Com connectar la càrrega a la unitat de control en microcircuits". Estructuralment, les claus es poden realitzar en una placa separada i connectar-se al controlador amb cables. Les dues juntes s’han de situar en un cas.
Boris Aladyshkin
