Alimentació d’un edifici d’apartaments

Per entendre correctament les diverses esquemes d’alimentació per a edificis residencials, cal conèixer tres categories d’assegurar la fiabilitat de l’alimentació elèctrica de les instal·lacions elèctriques. La categoria més senzilla és la tercera. Proporciona l’alimentació elèctrica d’un edifici residencial a partir d’una subestació transformadora mitjançant un únic cable elèctric. En aquest cas, en cas d’emergència, la ruptura en l’alimentació elèctrica de la casa hauria de ser inferior a 1 dia.

A la segona categoria de fiabilitat de l’alimentació elèctrica, l’edifici residencial funciona amb dos cables connectats a transformadors diferents. En aquest cas, quan falla un únic cable o transformador, l’alimentació de la casa durant tota la durada de la resolució de problemes es realitza a través d’un cable. El temps que necessita el personal elèctric de servei permet un trencament a l’alimentació per connectar les càrregues de tota la casa a un cable de treball.

Hi ha dues varietats d’alimentació elèctrica a casa des de dos transformadors diferents. La càrrega de la casa es distribueix uniformement a través dels dos transformadors, i en mode d’emergència connectat a un, o en funcionament, hi participa un cable i el segon és una còpia de seguretat. Però, en qualsevol cas, els cables estan connectats a diferents transformadors. Si és endins casa de la centraleta hi ha dos cables, un dels quals és redundant, però és possible connectar aquests cables a un únic transformador de la subestació, només tenim la tercera categoria de fiabilitat.

A la primera categoria de fiabilitat de l’alimentació elèctrica, l’edifici residencial funciona amb dos cables, així com a la segona categoria. Però si el cable o el transformador falla, les càrregues de tota la casa es connecten al cable de treball mitjançant l’interruptor de transferència automàtica (ATS).

Hi ha un grup especial de consumidors d'energia (alarma d'incendis, sistemes d’eliminació de fums en cas d’incendi, il·luminació d’emergència i alguns altres), que sempre s’han d’alimentar en la primera categoria de fiabilitat. Per fer-ho, utilitzeu fonts d’energia de còpia de seguretat: bateries i petites centrals locals.

D’acord amb els estàndards existents per a la tercera categoria de fiabilitat, l’electricitat es subministra a cases amb estufes de gas amb una alçada no superior a 5 pisos, cases amb estufes elèctriques amb el nombre d’apartaments a la casa inferior a 9 i cases d’associacions de jardineria.

L’alimentació elèctrica de la segona categoria de fiabilitat està subjecta a cases amb estufes de gas amb una alçada superior a 5 pisos i cases amb estufes elèctriques amb més de 8 apartaments.

A la primera categoria de fiabilitat, l’electricitat es subministra a les unitats de calefacció d’edificis d’apartaments, en algunes cases i ascensors. Cal destacar que a la primera categoria subministren principalment electricitat a alguns edificis públics: es tracta d’edificis amb més de 2.000 empleats, sales de funcionament i maternitat d’hospitals, etc.

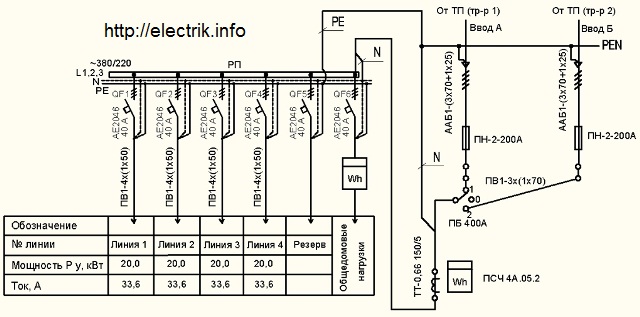

La figura mostra esquema d'alimentació de la casa d'accés de quatre, alimentat per la segona categoria de fiabilitat amb un cable de còpia de seguretat. La commutació dels cables d'alimentació es realitza mitjançant un interruptor inversor que té les posicions "1", "0" i "2". A la posició "0" els dos cables estan desconnectats. Des dels interruptors de circuit QF1 ... .QF4 s’alimenten les línies que corren al llarg dels aixecadors verticals, des dels quals s’efectua l’energia als apartaments. Càrregues generals de l’habitatge: l’enllumenat d’escales, soterranis, llums sobre les portes d’entrada a les entrades alimenten un grup independent que conté la seva dosificació d’electricitat.

Fig. 1. Esquema d'electricitat d'un edifici d'apartaments

Depenent del nombre d'apartaments de la casa, tots els equips elèctrics es poden col·locar en un armari elèctric o en diversos.Com es veu l’equip elèctric de les cases de la centraleta es mostra a les fotografies. A la foto 1: dispositius d’entrada i unitats de dosificació. A la foto 2: interruptor reversible amb fusibles. A la foto 3 - interruptors de les línies de sortida.

Dispositius introductors i unitats de dosificació d’un edifici d’apartaments

Interruptor reversible amb fusibles

Interruptors de sortida

Si l’escola tingués el tema: “Fonaments de l’alimentació elèctrica de casa nostra”, els accidents produïts per la fallada de diversos interruptors i desconnectadors d’alimentació a les línies elèctriques i a les subestacions del transformador passen amb molta menys freqüència. Ens ensenyen des de la infància a rentar-nos les mans abans de menjar i explicar-vos com creuar la carretera. Però ningú no ens ensenya que, si la llum s’apaga a l’apartament, haureu de desconnectar immediatament de la xarxa tots els potents electrodomèstics: ferros, escalfadors i estufes elèctriques.

Per exemple, si la xarxa es va desconnectar com a resultat d’un fusible que esclata a una casa del quadre elèctric, aleshores per restaurar l’alimentació, els electricistes hauran d’apagar l’interruptor, substituir el fusible i tornar a encendre l’interruptor. La vida útil de tots els dispositius de commutació depèn molt de la magnitud de la càrrega commutada.

Si tots els residents de la casa desconnectessin els electrodomèstics de la xarxa elèctrica durant una fallada d’alimentació, aquest encès es produiria a corrents molt inferiors i els interruptors de circuit durarien molt més temps.

En el nostre exemple, quan els electricistes apaguen l’interruptor, es pot observar un parpelleig brillant al circuit de dues fases amb fusibles no cremats en el moment de la desconnexió dels contactes: un arc parpellejarà per un segon parcial, des del qual els contactes es creuen gradualment.

Comments

[#1]

Subscriuré cada paraula, en edificis de nou pisos a les taules de commutació, en canviar l’interruptor, es pot comparar l’interruptor amb el so d’un tret, i canviar el fusible ascendent desconnectant tota la casa, bé, reaç a raspar els inquilins. Per tant, es posen ulleres de seguretat, guants dielèctrics i un tirador (pinces aïllants) per treure i substituir el fusible.

[#2]

Digues-me, si us plau, a quina llei puc fer referència a l'aplicació de normes per connectar un edifici d'apartaments? La nostra casa està connectada a través d’un cable i, per tant, hi ha problemes constants d’interrupcions elèctriques.

[#3]

Tot plegat és certament bo, però hi ha una cosa. Tot això funciona des d’una subestació a una mentida (un escut al soterrani de la casa), i el que hi ha a continuació. Segons les normes, es considera que la segona categoria és una casa en la qual hi ha més de 8 apartaments i que està equipada amb fogons elèctrics. Aleshores resulta que dues carreteres haurien d’anar a cada entrada degut a que les entrades tenen almenys 15 o 20 apartaments, hi ha d’haver un interruptor de secció a cada apartament de manera que si es produeix una desconnexió per qualsevol motiu, l’inquilí podria girar el mànec per canviar a un altre tram, però a la pràctica per regla general, sempre entra una línia principal i l’accidentalitat normalment és sempre superior a la de la subestació a la mentida (tot tipus de circuits curts, mal estat dels taulers, incendi, accions de tercers, etc.) de la subestació. Pel que fa a la mentida, els accidents solen ser més rars, principalment els fusibles que bufen, els puntes es creuen, la fallida més rara de les línies de cable. I un matís més, diguem que tinc moltes cases de 335 sèries a Irkutsk, per regla general, aquestes cases amb fogons elèctrics tenen de 70 a 100 apartaments, cosa que significa formalment de 2 categories. L'entrada des de la subestació a la casa situada es realitza d'acord amb l'esquema radial. Això és quan d’una secció a la semblant.el cable va a la primera casa i de la segona a una altra casa, i hi ha un salt entre les cases, segons l’esquema normal, està obert, a la porta lateral de la casa, un tram de l’autobús surt d’aquest tram pels fusibles, un cable passa a la porta de la casa. Resulta la tercera categoria? Tot i que hi havia més de 8 apartaments a la casa, recentment vaig tenir aquesta situació en un edifici de 70 apartaments, després de 37 anys d’operació, el cable de la casa que es trobava al soterrani situat es va trencar a causa de la dispersió d’un aïllament no totalment fiable, va passar de nit (les dues fases van quedar intactes) eliminades. tot el dia, ja que no és una qüestió senzilla (foradar un fonament, estrènyer el cable, etc.) els inquilins són naturalment descontents, però formalment tinc raó, la casa es va fer en tres categories, es va apagar fins a un dia, i si la segona va canviar el commutador i és així. El que vull dir és que tot aquest sistema amb categories està lletjat mal concebut, les categories de consumidors que semblen el segon es fan com el tercer segons l’esquema, de manera que no es pot tractar de fiabilitat i restauració ràpida de l’alimentació.
