Què és la tensió tàctil?

El voltatge tàctil és el voltatge que es produeix al cos d’una persona o animal en el moment del seu contacte simultani amb un parell de punts d’un conductor en directe o amb un parell de parts conductores d’equip elèctric, per exemple, un filferro aïllat.

En general, el concepte de "tensió tàctil" es refereix a dues parts conductores obertes per al contacte, o a una part conductora oberta i un lloc a la superfície de la terra o del sòl on es troba una persona o un animal. Si fins i tot una persona o un animal no es troben actualment a la ubicació indicada, almenys es pot jutjar la tensió tàctil prevista, és a dir, el seu valor estimat.

Perill d'estrès en contacte

Si l’aïllament d’equips elèctrics, o l’aïllament dels cables de subministrament, de les línies, està almenys parcialment danyat, hi ha una gran probabilitat que aparegui una certa tensió a les carcasses d’aquest equip i a les estructures amb les quals aquest equip estigui en contacte.

Per exemple, una persona que es troba a terra toca el marc d'alguna instal·lació que, per algun motiu (el marc), va resultar estar energitzat, tot i que està posada a terra alhora. En aquest cas, la diferència de potencial entre els punts del sòl on es troba el peu humà i el cos, al lloc on es produeix el contacte, serà el valor numèric de la tensió tàctil.

Si aquest voltatge és segur (dins de dos volts de tensió alterna), no hi ha motiu d’excitació, però si és molt més elevat (si almenys supera els 36 volts de tensió alterna), pot ser perillós.

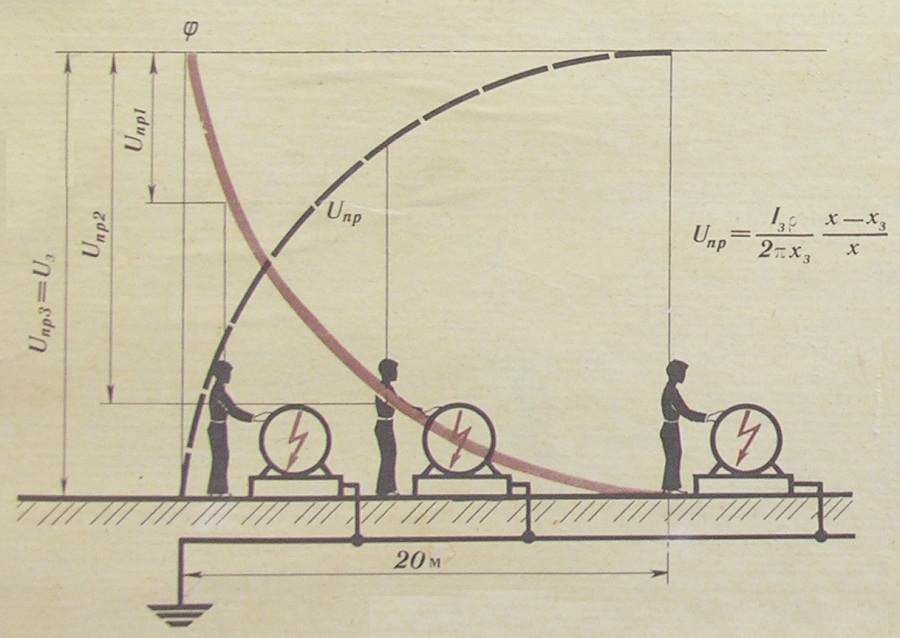

A mesura que una persona s’allunya del sòl de la instal·lació, augmenta la magnitud del voltatge tàctil per a ell. Fora de la zona d’escampament actual de la instal·lació, la tensió tàctil serà igual a la tensió directament sobre la carcassa de l’equip respecte a terra. Aquí, la zona d’expansió és aquella part de la terra més enllà de la qual el potencial quan es tanquen les parts de la instal·lació sota tensió a terra és igual a zero.

La manera principal de protegir-se contra els xocs elèctrics és l’aïllament fiable.

Les principals formes de protegir les persones del contacte amb la tensió són l’aïllament de parts en viu de l’equip elèctric, la ubicació de peces perilloses a altures inaccessibles sense equips especials, la instal·lació de guàrdies i alarmes de proximitat perilloses, la presència de cartells i signes d’alerta de perill i, per descomptat, dielèctrics equips de protecció personal. Mentrestant, cap dels mètodes de protecció indicats és universal, per tant és millor aplicar-ne diversos alhora.

Així doncs, la disponibilitat d’un aïllament fiable de les peces en viu és la principal condició per a la seguretat en el funcionament d’instal·lacions elèctriques. La característica més important de l’aïllament és la seva resistència.

Segons PUE, resistència aïllant per cable, fins i tot aquells que operen a voltatges inferiors a 1000 volts, no han de ser inferiors a 0,5 MΩ per al fil de cada fase, i per als bobinats dels estators de motors elèctrics, el valor regulat arriba a 1 MΩ a temperatura ambient.

El fet de fons és que quan una persona toca, per exemple, un filferro nu, el corrent a través del seu cos està determinat per la resistència del propi cos i la tensió del tacte en les condicions actuals. Però quan una persona toca un fil aïllat, la resistència d’aïllament es connecta en sèrie amb el cos de la persona, i la caiguda de tensió, així com el corrent a través del cos, són molt menys, i la persona en aquestes condicions està més protegida de descàrregues elèctriques.
