Com utilitzar les pinces de mesura actuals
A l’hora de valorar l’estat de les instal·lacions elèctriques existents o realitzar treballs de reparació sota tensió, els electricistes han de mesurar i comparar els valors dels corrents que circulen per diferents circuits. Això permet analitzar l'esquema operatiu, eliminar els problemes que puguin originar.
Molt sovint, tot això s’ha de fer sense trencar els circuits elèctrics per no pertorbar el procés tecnològic de subministrament d’energia als consumidors.
Hi ha dues maneres de mesurar els corrents de càrrega sense interrompre l’alimentació:
1. Amperímetres ordinaris que creen a través dels circuits de derivació inicial i es posen en funcionament a causa de la ruptura artificial del corrent en un lloc prèviament preparat. Al final de les mesures, es requereix restablir el circuit elèctric, per realitzar en ordre invers totes les operacions tecnològiques anteriors;
2. Utilitzant una eina dissenyada específicament per a aquest propòsit: les pinces actuals.
El primer mètode de mesura és complex, que requereix temps, és perillós, requereix treballadors altament qualificats, una bona formació prèvia. Per tant, intenten utilitzar-lo només en casos extrems i, en la pràctica quotidiana, es fan mesures amb pinces actuals.
Quins tipus de comptadors de pinces existeixen
La majoria de vegades, a la pràctica, es produeixen amb un corrent sinusoïdal constant (rectificat) o altern. Per a totes dues espècies, s’han creat diversos dissenys d’àcars amb els quals és possible mesurar la magnitud i fins i tot la direcció del flux d’energia sense trencar el circuit d’alimentació dels consumidors en una instal·lació elèctrica existent.
La foto següent mostra la mesura de la desviació de l'angle del vector actual de la direcció de la tensió base en els circuits de mesura dels dispositius de protecció.

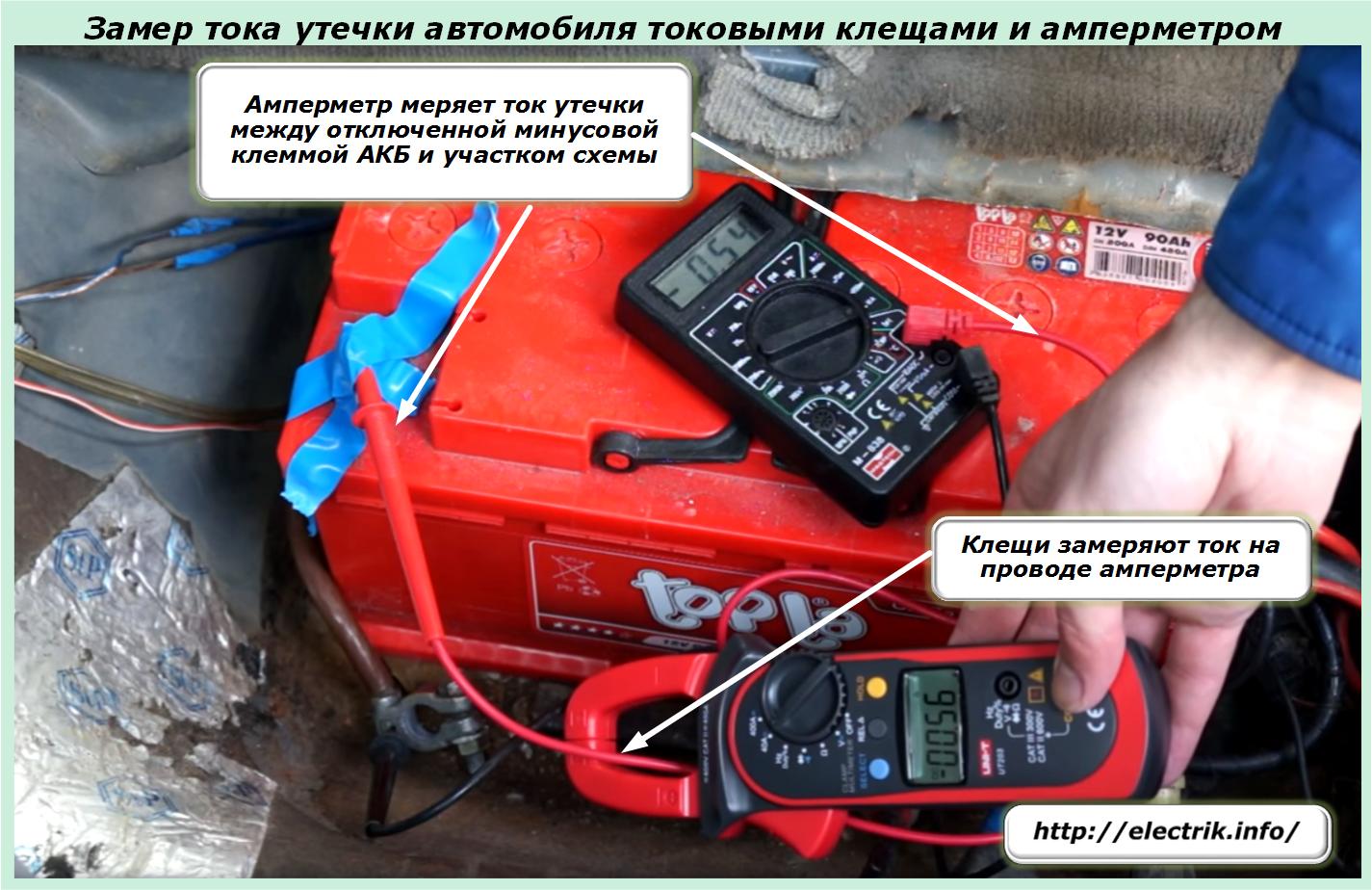

A la fotografia es mostra un mètode per mesurar els corrents de fuga mitjançant l’aïllament trencat de l’equip elèctric d’un cotxe amb pinces de corrent continu i un amperímetre.
El circuit de mesura utilitzat està muntat de manera que les pròpies pinces mostren el corrent que circula pel fil connectat a la pinça de l’amperímetre. Els dos dispositius demostren el mateix valor, encara que funcionen en diferents rangs de sensibilitat.
Aquest exemple demostra clarament la conveniència i la precisió de la mesura amb diversos instruments. Els mesuradors de pinça actuals per mesurar la corrent directa són menys comuns que els dissenys de corrent altern, però recentment la seva producció ha augmentat significativament.
També s’ha de tenir en compte que els fabricants d’equips de mesura han llançat ara la producció de paparres d’ús combinat, que es pot utilitzar en circuits de corrent continu i altern. Un disseny així, per exemple, està plasmat en el model Fluke 376 i similars.
Les pinces actuals que es mostren a les tres primeres fotos tenen una pantalla digital que mostra immediatament els valors primaris dels paràmetres mesurats del circuit elèctric. Però, a l’arsenal d’eines de mesura per als electricistes, encara hi ha un gran nombre d’aparells amb punters de fletxa i una escala formada per diverses sub-bandes.
Quan s’utilitzen aquests dissenys, cal tenir un compte amb compte i, de vegades, introduir factors de correcció.
Segons la magnitud del voltatge aplicat, les pinces de corrent es divideixen en dispositius que funcionen:
-
fins a 1000 volts;
-
o superior a 1 kV.
Difereixen en la classe de protecció de l’aïllament utilitzat i requereixen un compliment diferent de les normes de seguretat.
Per utilitzar adequadament aquests dispositius, cal conèixer el principi del seu treball i disseny.
Com són les pinces de mesura actuals
El dispositiu de diversos models pot variar significativament en funció del moment de la seva fabricació i de la complexitat del circuit intern. Però els principis de mesurament i controls són gairebé iguals. Per tant, prendrem el model Fluke 376 com a base de l’estudi, que té grans capacitats i, en conseqüència, té un nombre augmentat de funcions i controls.
Els principis de treball incorporats en el disseny
A la carcassa dielèctrica de qualsevol dispositiu es col·loquen:
-
transformador de corrent amb (a) un accionament magnètic desmuntable i un sistema de palanques per al seu control, (b) un enrotllament secundari;
-
sistema de mesurament amb tauler d'informació;
-
controls i modes de commutació;
-
preses de contacte
Per alimentar les pinces de corrent, es pot utilitzar l’energia elèctrica del circuit mesurat o un conjunt de fonts de tensió autònomes, per exemple, dues bateries AA.

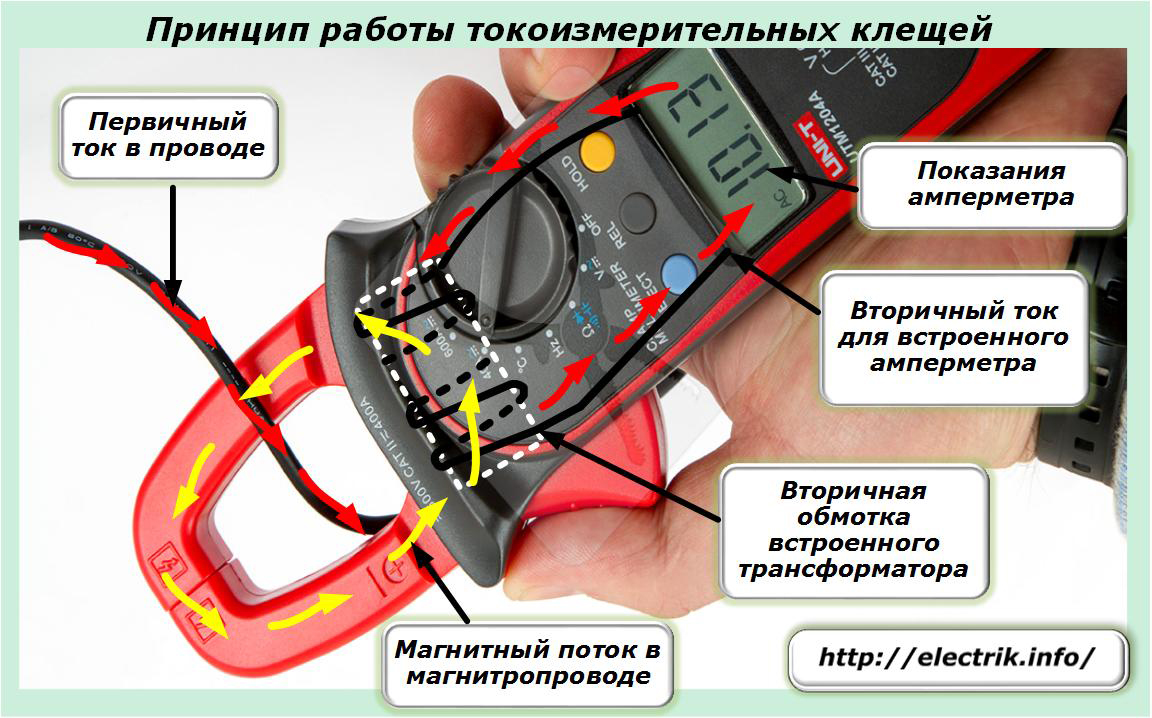

La base del treball és un transformador de corrent ordinari amb un circuit magnètic desmuntable i un enrotllament secundari, els revolts dels quals són creuats per un flux magnètic que els indueix un corrent secundari. El seu valor, i en dissenys i direccions individuals, està determinat pel sistema de mesura, que mostra el resultat final a la pantalla, tenint en compte el coeficient de transformació en amperes primaris.
Per realitzar la mesura, cal situar el conductor de corrent dins del circuit magnètic. Per fer-ho:
-
al prémer el botó, els elements mòbils del circuit magnètic són criats;
-
el filferro amb corrent s'introdueix a l'interior del buit;
-
allibereu la clau i feu el seguiment del contacte complet dels contactes en moviment.
Quan es treballa dins d’armaris encaixats amb una gran quantitat d’equips elèctrics, de vegades és difícil enfilar la punta d’un nucli magnètic lliscant a través d’un conductor de corrent. Per simplificar aquesta operació, el Fluke 376 disposa d’un sensor de mesura opcional. Forma part del kit d'instruments i, si cal, es pot preparar fàcilment per a la mesura.

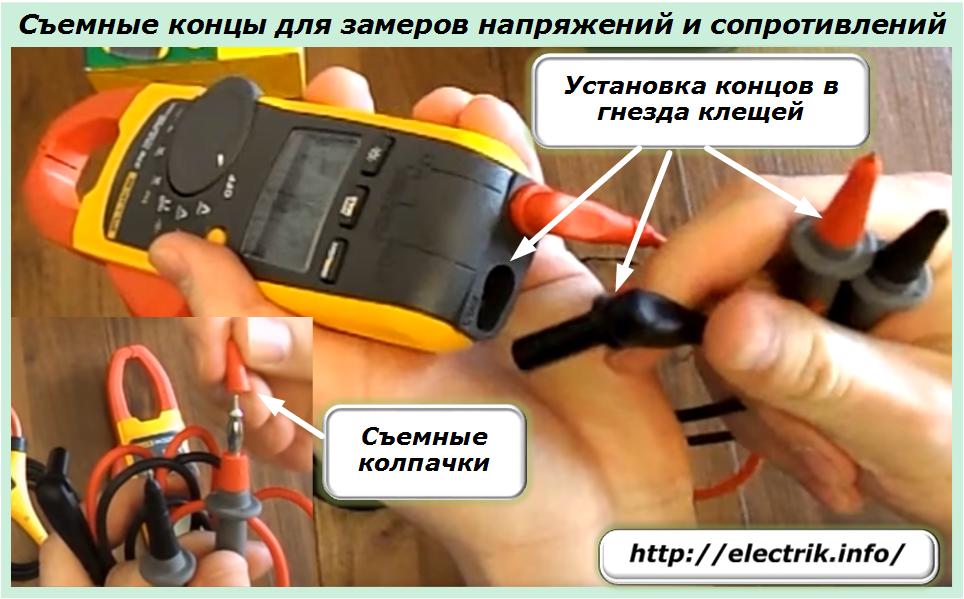

Per a un treball segur sota tensió, les alicates estan equipades amb extrems de mesurament amb puntes i taps aïllants. Quan s'instal·len a la caixa del dispositiu, es retreuen en el seu disseny. Junt amb uns maleters ben aïllats, això redueix possibles errors de funcionament, elimina la creació no autoritzada de curtcircuits accidentals i la recepció de lesions elèctriques.
Controls de Ticket actuals

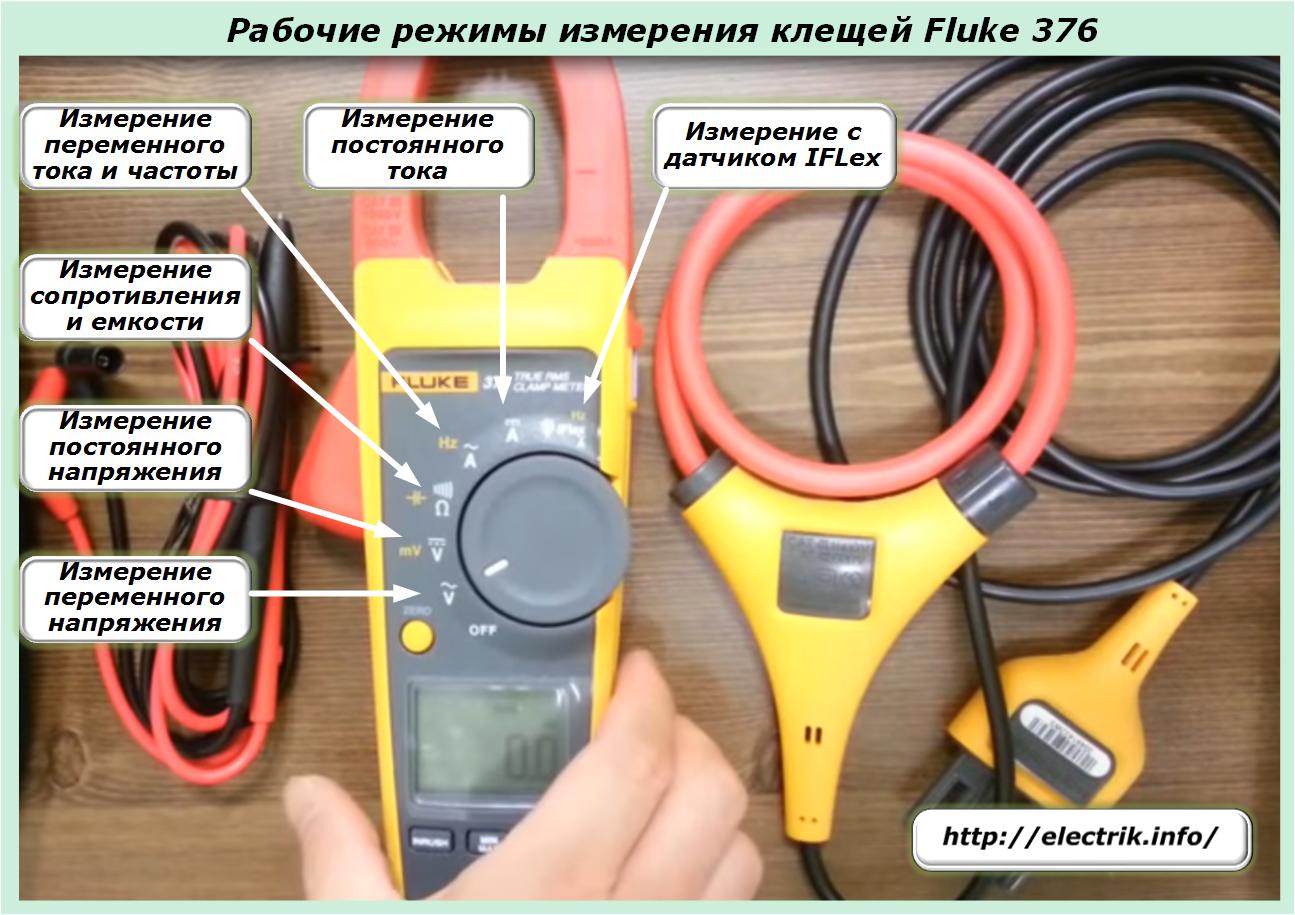

Les posicions del commutador de mode rotatiu les mostren les insercions Tex a la tercera imatge de dalt. El seu treball es complementa amb els botons de control situats a la caixa.
El botó ZERO s’utilitza per canviar els modes de pinça ajustats pel commutador circular central i MIN / MAX permet especificar el límit de mesura.
El botó INRUSH serveix per avaluar el corrent d’introducció. La comoditat d’utilitzar el dispositiu en un lloc de treball enfosquit està garantida de manera significativa pel retroiluminació integrat, que entra en funcionament prement el botó de l’extrem dret a sota amb la imatge d’il·luminació.
Per corregir les lectures actuals a la pantalla, el botó HOLD s’instal·la a la superfície lateral de les paparres.
En alguns models de pinces actuals, algunes d’aquestes funcions poden estar absents o implementades d’altres maneres, però els principis generals de mesurament es mantenen per a tots aquests dispositius.
Com es mesura amb pinces actuals
Operacions preparatòries
Abans de cada mesura, cal comprovar la influència de fonts de tensió alienes i la interferència que creen en la precisió del dispositiu.
Potents motors elèctrics asíncrons, transformadors de potència i autotransformadors, màquines de soldadura, fonts d'alimentació de commutació durant el funcionament, poden crear camps electromagnètics forts que induirin EMF induïts en el circuit magnètic.Per tenir-los en compte, les pinces es col·loquen en la posició de mesurar el corrent altern, els elements lliscants del circuit magnètic estan tancats perfectament i es controla la lectura zero dels corrents de la pantalla.
Mètodes per mesurar corrents
El disseny del dispositiu de mesura permet determinar el valor actual mitjançant accions simples: establint els interruptors de mode a la posició adequada i introduint el conductor a l’espai del circuit magnètic lliscant. Es mostra automàticament l’expressió numèrica del valor mesurat.

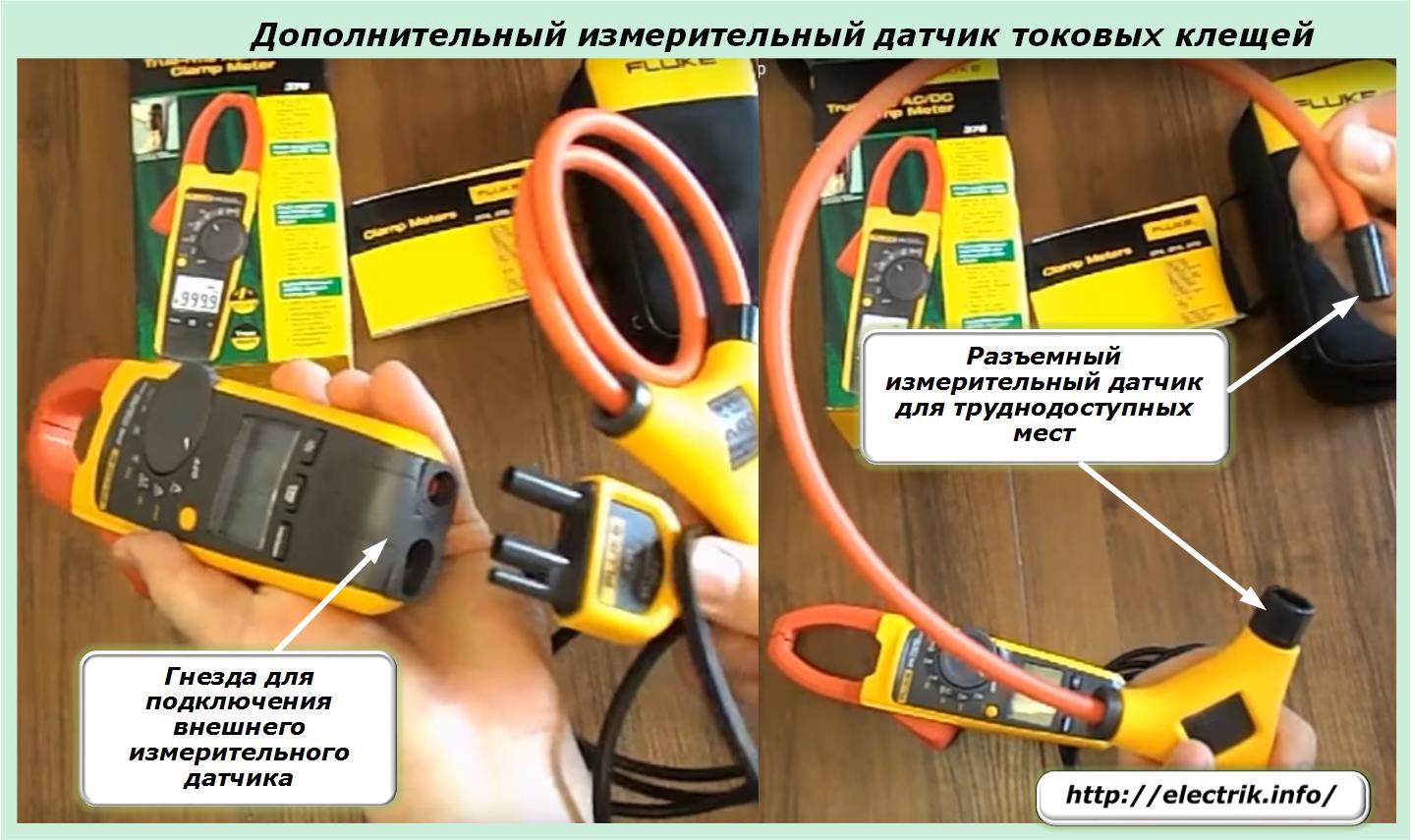

Aquesta tecnologia s'utilitza en totes les paparres sense excepció. Però en dispositius avançats, podeu utilitzar el sensor IFLex. Facilita el treball en espais estrets.
Aquesta operació es realitza sempre per a un cable individual, ja que el corrent que passa des del mateix crea un flux magnètic al nucli magnètic o al sensor IFLex, que es converteix per les toques en una lectura.
Si es col·locen dos conductors amb corrent dins del circuit magnètic, el flux magnètic se suma i les paparres mostraran un resultat general.
Com que no hi ha fuites durant l’aïllament normal, els corrents en fase i zero seran iguals en magnitud i dirigits oposadament, tal com es mostra a la foto per fletxes i signes + I i –I. Cadascun d’ells crearà un flux magnètic, que sumarà i destruirà l’acció de l’altre. Com a resultat, el marcador amb un aïllament normal hauria de mostrar un resultat zero.
Si les pessigolles mostren un valor diferent en aquesta situació, aquest és un motiu greu per solucionar el cablejat existent.
Consells útils per mesurar corrents
Cable opcional amb endoll i presa
Pot mesurar el consum actual d’un aparell elèctric, per exemple, un ferro, pot ser difícil separació de fases i zero. En un cable continu, és impossible fer-ho sense obrir-lo. El problema es pot solucionar fàcilment connectant la càrrega a través d’un adaptador amb nuclis separats.
Sensibilitat de mesura més gran per a corrents baixos
Per a les garrapates corrents, és difícil determinar els valors de petits corrents a causa de la baixa sensibilitat del dispositiu. La sortida d’aquesta situació és força senzilla: passa el conductor amb el corrent mesurat a través de la pinça magnètica de la pinça de corrent diverses vegades, com es mostra a la foto superior. En aquest cas, el flux magnètic total augmenta proporcionalment al nombre de voltes i la pantalla també augmenta.
Només queda dividir el valor de referència pel nombre de voltes i obtenir el valor exacte fins i tot per a petits corrents.
Tingueu en compte que aquesta tècnica només és adequada per treballar amb conductors aïllats flexibles.
Mètodes de mesurament de tensió
L'ús de pinces de corrent en un mode voltímetre, en principi, no és diferent de mesures similars amb altres dispositius.
Els extrems extraïbles dels conductors s’instal·len als nius de les bengales, que prèviament es transfereixen al mode de mesurament de la tensió mitjançant interruptors. Els segons extrems dels cables aïllats s’apliquen als terminals potencials i s’explica el recompte a la pantalla, com es mostra a la foto superior.
Característiques de la mesura de resistència, freqüència. temperatura
En aquests modes, les paparres funcionen com un multímetre ordinari i s’apliquen les regles generals de mesurament. Veure instruccions detallades sobre com utilitzar el multímetre.
Formes de mesurar el consum d'energia
Les pinces actuals no tenen un mètode directe per mesurar i llegir la potència, però poden realitzar aquesta operació de manera indirecta. Per fer-ho, haureu de determinar els mètodes descrits anteriorment:
-
corrent de càrrega;
-
tensió de funcionament de la xarxa.
Després es multipliquen per obtenir poder. Per exemple, amb una planxa elèctrica, vam mesurar un corrent de 9,2 amperis i la tensió d’una xarxa domèstica és de 220 volts. Multiplica-les i obté: 9.2x220 = 2024 VA.
Podem concloure que el consum d’energia és de dos quilowatts.
Comprovació de l’absència de consumidors extramurs
Mitjançant pinces actuals, podeu comprovar la connexió no autoritzada dels consumidors al cable d’alimentació. Per fer-ho, n’hi ha prou amb instal·lar les pinces al protector d’entrada en el mode de mesura de la càrrega i, deixant l’encesa habitual, apagar totes les llums i alliberar tots els endolls dels dispositius, és a dir, proporcionar un funcionament al ralentí del cable d’entrada.
Si en aquest cas les garrapates mostren un valor zero, no hi ha connexions no autoritzades i corrents de fuita. En cas contrari, heu d’entendre acuradament la causa de la formació d’una càrrega d’aquest tipus.
Recomanacions de seguretat i precisió
1. Qualsevol dispositiu de mesura està pensat per utilitzar-lo en determinades condicions tècniques i treballar amb càrregues específiques. Heu de familiaritzar-vos amb aquestes característiques amb antelació i observar-les durant el funcionament.
Per exemple, per als instruments Fluke, s’utilitzen marques CAT III 600 V o CAT III 300 V. Indica que el circuit elèctric de l’instrument està protegit contra sobretensions a curt termini de la xarxa mesurada fins a 600 o 300 volts, respectivament.
Si es desconeix el límit del valor mesurat, el mode de valor màxim s’estableix al dispositiu.
2. El funcionament de l’aïllament al nucli magnètic lliscant i les puntes de mesura impedeixen a l’usuari la creació de curtcircuits no autoritzats quan es treballa sota tensió. Cal vigilar el seu estat. Aquesta situació és especialment rellevant a l’hora de mesurar corrents sobre cables no aïllats.
3. Les pinces actuals pertanyen a instruments de mesura. Han de sotmetre’s a una verificació metrològica periòdica al laboratori elèctric i tenir el seu segell al cos o un certificat de verificació, la validesa de la qual és limitada.
4. Com que les pinces actuals s’utilitzen per a treballs en tensió, un requisit previ per al seu funcionament segur és la prova periòdica de la capa d’aïllament per a la resistència en un laboratori d’assaigs elèctrics amb el disseny del protocol d’inspecció i la col·locació del segell adequat.
Sense passar la prova i la verificació d’aïllament, està prohibit utilitzar les alicates en obra, fins i tot acabades de comprar al fabricant. Es poden produir danys si s’incompleixen les normes d’emmagatzematge o transport. La preparació prèvia de l'eina al magatzem no és capaç d'identificar els defectes que s'han produït.
5. Abans de mesurar la resistència, cal assegurar-se que no hi ha potencials de tensió. No només poden afectar la precisió de les lectures, sinó també danyar, provocar circuits de mesurament sensibles a la crema mitjançant la formació de corrents perillosos.
6. El treball amb pinces de corrent en tensió es refereix a la categoria de persones que poden posar en perill la vida. Només hi pot entrar personal format i format amb un grup de seguretat elèctric no inferior a un terç.
