Què és zero i fase?
De vegades es planteja aquesta qüestió per als electricistes novells o els propietaris d'apartaments que tenen una bona eina de reparació, però anteriorment no s'abocaven especialment en el dispositiu de cablejat. I llavors va arribar el moment la presa ha deixat de funcionar o una llum al candelabre brilla, però no vull trucar a un electricista i hi ha moltes ganes de fer-ho tot.
En aquest cas, la tasca principal del mestre domèstic no és eliminar el mal funcionament, com sembla a primera vista, sinó complir les normes de seguretat elèctrica, eliminant la possibilitat de caure sota la influència del corrent elèctric. Per alguna raó, molts s’obliden d’això, descuidant la seva salut.
Totes les parts que porten corrents del cablejat han d’estar aïllades de manera fiable i els contactes dels endolls s’han d’amagar profundament a la carcassa de manera que no hi ha possibilitat de contacte accidental amb les parts del cos exposades. Fins i tot el disseny mecànic del tap inserit a la presa està pensat de tal manera que és força problemàtic mantenir els dos contactes i quedar sota la influència del corrent elèctric.
A la vida quotidiana no ho notem, i la consciència ja ha desenvolupat l’hàbit de no parar atenció a l’electricitat, cosa que pot ser perjudicial durant els treballs de reparació amb aparells elèctrics. Per tant, estudieu les normes bàsiques de seguretat i tingueu cura en tractar l’electricitat.
Com és el cablejat domèstic

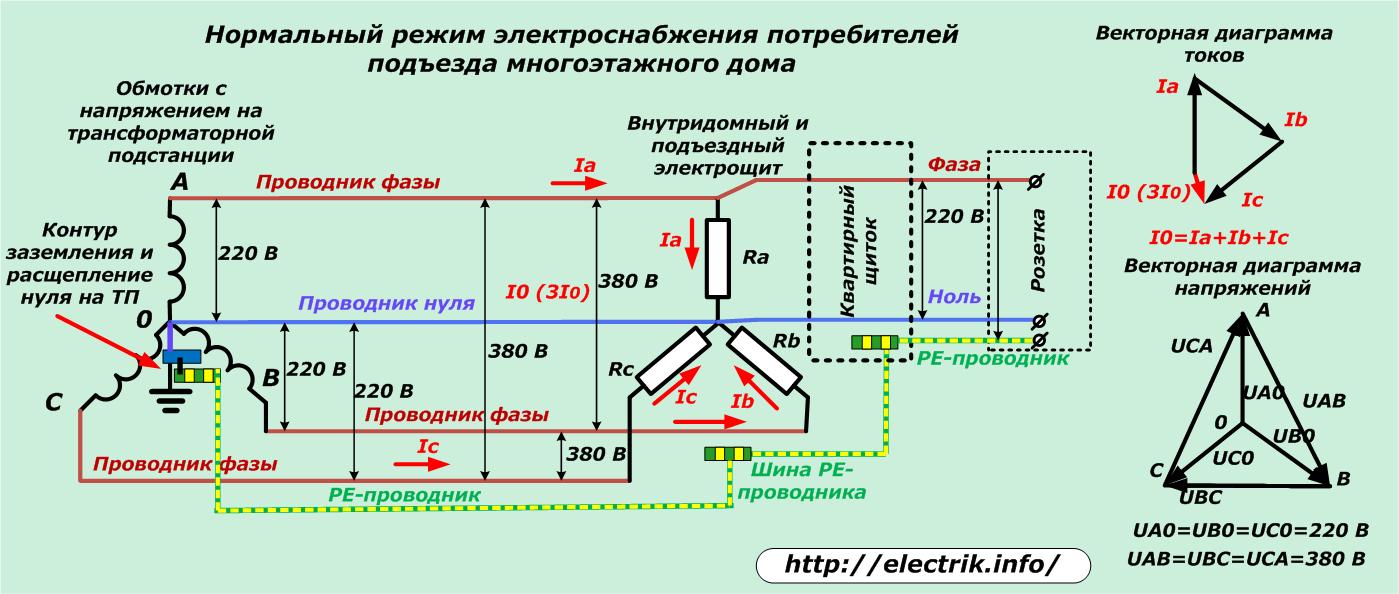

L’electricitat a un edifici residencial prové d’una subestació transformadora, que converteix la tensió d’alta tensió d’una xarxa d’alimentació industrial a 380 volts. Els enrotllaments secundaris del transformador es connecten segons l’esquema “estrella” quan els tres terminals estan connectats a un punt comú “0”, i els tres restants estan connectats als terminals “A”, “B”, “C” (feu clic a la imatge per ampliar-la).
Els extrems “0” connectats entre si estan connectats al circuit de terra de la subestació. Aquí, la divisió de zero per;
-
treball zero que es mostra a la imatge en blau;
-
conductor de PE de protecció (línia de color groc-verd).
Segons aquest esquema, es creen totes les cases de nova construcció. Ella va cridar Sistema TN-S. Té filferros trifàsics i els dos zeros que es llisten a l'entrada de l'interior de la centraleta a casa.
En els edificis de l'antiga construcció, encara hi ha sovint casos d'absència de conductor PE i d'un circuit de quatre fils, més que no pas de cinc fils, que s'indica amb l'índex TN-C.
Les fases i els zeros procedents del bobinat de sortida del TP a través de cables d’aire o cables subterranis s’alimenten a l’escut d’entrada d’un edifici de diversos pisos, formant un sistema de tensió trifàsic de 380/220 volts. Es divorcia dels escuts de la traça. A l’interior de l’apartament hi ha una tensió d’una fase de 220 volts (els fils “A” i “O” es destaquen a la imatge) i el conductor de protecció PE.
El darrer element pot estar absent si no es fa la reconstrucció de l’antic cablejat de l’edifici.
D’aquesta manera "Zero" a l’apartament anomenen un conductor connectat al circuit de terra en una subestació de transformador i utilitzat per crear una càrrega des de "Fases"connectat a l'extrem potencial oposat al bobinat de la TP. Protecció zero, també anomenat conductor PE, està exclòs del circuit d’alimentació elèctrica i està dissenyat per eliminar les conseqüències de possibles disfuncions i situacions d’emergència per tal de desviar els corrents de falla sorgits.
Les càrregues d’aquest esquema es distribueixen uniformement degut a que a cada planta i aixecadors, es realitza el cablejat i la connexió de determinats blindatges de pisos a línies específiques de 220 volts dins de la centraleta d’accés.
El sistema de tensió subministrat a la casa i el porxo és un "estel" uniforme, repetint totes les característiques vectorials del TP.
Quan tots els electrodomèstics s’apaguen a l’apartament i no hi ha consumidors a les sortides i la tensió a l’escut està connectada, el corrent d’aquest circuit no fluirà.
La suma dels corrents de la xarxa trifàsica s’afegeix d’acord amb les lleis dels gràfics vectorials del fil neutre, tornant als enrotllaments de la subestació del transformador amb el valor I0, o com també s’anomena 3I0.
Aquest és un sistema de subministrament elèctric funcionant, òptim i provat durant molts anys. Però, també, com en qualsevol dispositiu tècnic, es poden produir avaries i desperfectes. Sovint s’associen a connexions de contacte de mala qualitat o a un desglossament complet de conductors en diversos llocs del circuit.
Allò que s’acompanya d’un trencament de fil en zero o en fase
No és difícil esquinçar-se o simplement oblidar-se de connectar el conductor a algun dispositiu dins de l’apartament. Aquests casos es produeixen tan sovint com la crema de conductors metàl·lics amb un contacte elèctric deficient i augment de les càrregues.

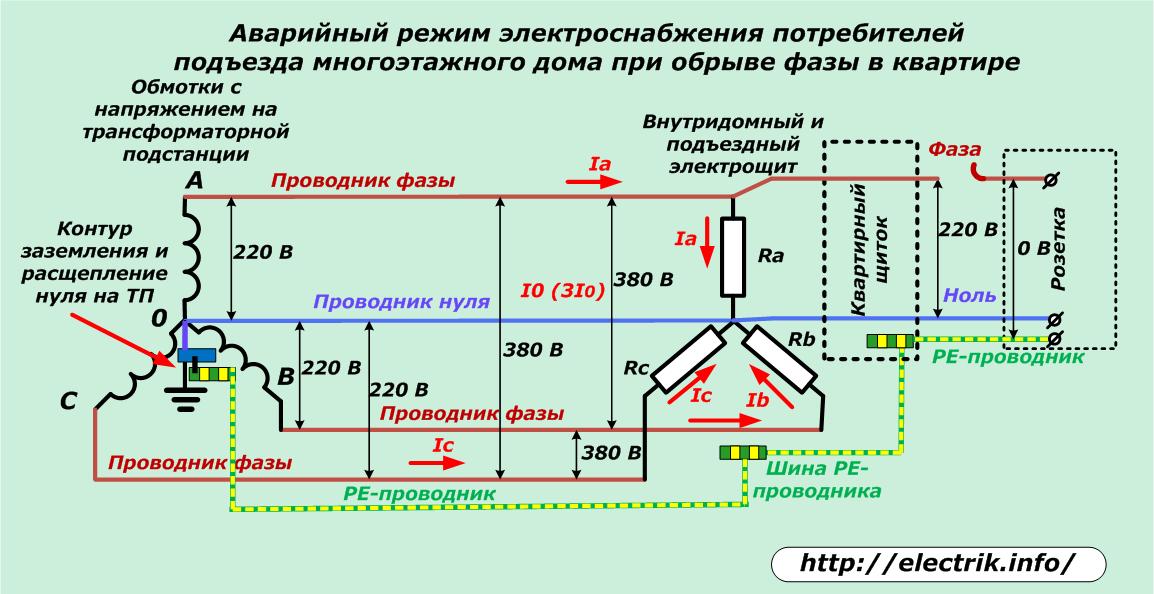

Si es perd la connexió d'algun receptor d'alimentació a l'escut de l'apartament dins del cablejat de l'apartament, aquest dispositiu no funcionarà. I no és del tot important el que es trenca: una cadena de zero o de fase.

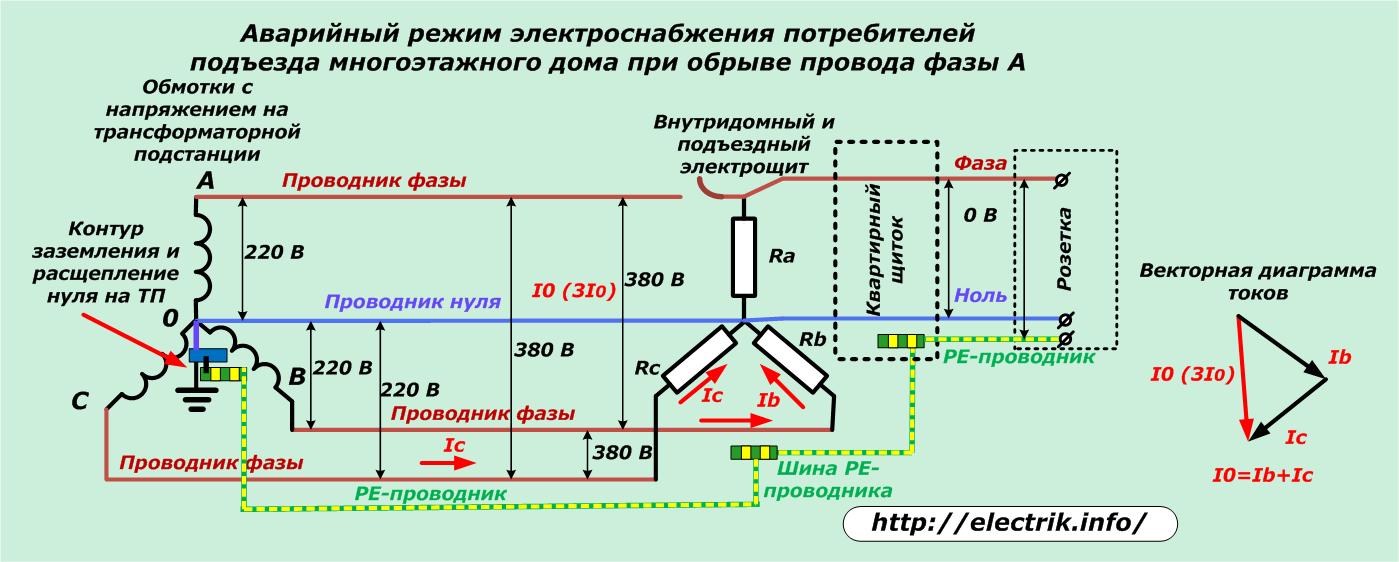

La mateixa imatge es manifesta en el cas que hi hagi una ruptura en el conductor de qualsevol fase que subministra l'interior o la centraleta elèctrica d'accés. Tots els apartaments connectats a aquesta línia amb un mal funcionament que ha deixat de rebre electricitat.
A més, en dues altres cadenes, tots els aparells elèctrics funcionen normalment i el corrent del conductor neutre de funcionament I0 es suma dels dos components restants i correspondrà al seu valor.
Com podeu veure, tots els salts de filferro que apareixen a la llista s’associen a una interrupció de l’apartament. No causen danys en els electrodomèstics. La situació més perillosa es presenta quan desapareix la connexió entre el circuit de terra de la subestació del transformador i el punt mig de la connexió de càrrega de la centraleta elèctrica de la casa o l’entrada.
Aquesta situació pot sorgir per diverses raons, però la majoria de vegades es manifesta quan treballem equips d'electricistes propietaris de l'especialitat relacionada amb els degustadors ...

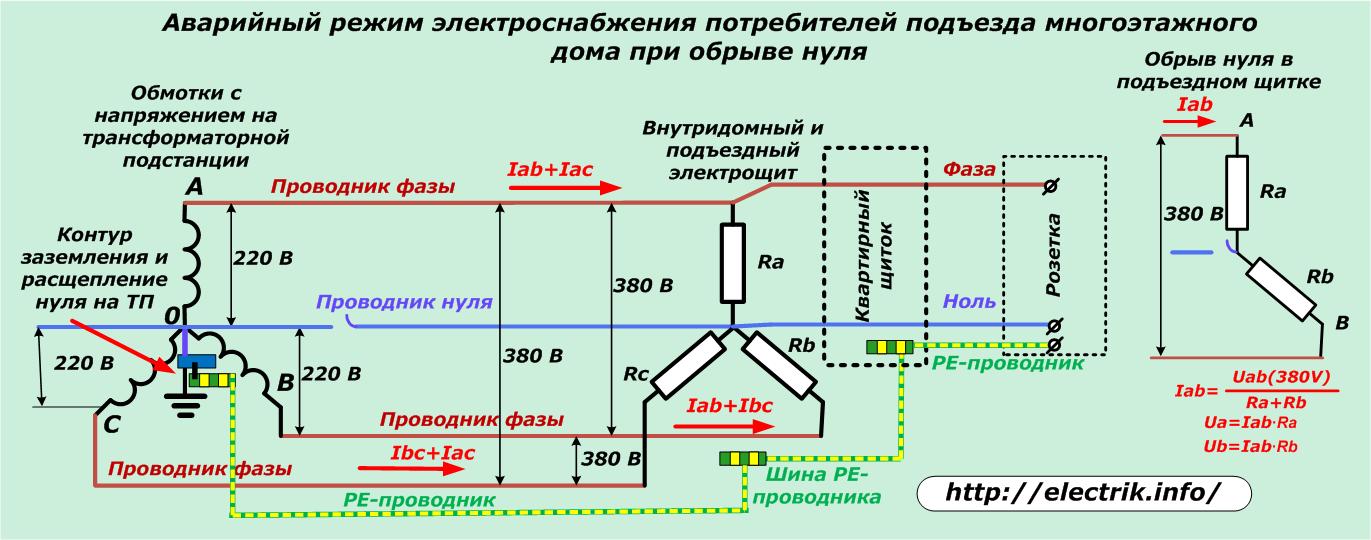

En aquest cas, desapareix la ruta del pas de corrents al llarg del zero de treball al bucle de terra (A0, B0, C0). Comencen a moure’s pels circuits externs d’AB, AC, CA als quals es connecta una tensió total de 380 volts.
A la part dreta de la imatge es mostra que el corrent IAB apareixia quan la tensió de la línia estava connectada a les càrregues connectades en sèrie Ra i Rv de dos apartaments. En aquesta situació, un propietari pot apagar econòmicament tots els electrodomèstics i l'altre utilitzar-los al màxim.
Com a resultat de la llei d'Ohm U = I ∙ R, un valor de tensió molt petit pot aparèixer en un panell d'apartaments i proper a un valor lineal de 380 volts en el segon. Causarà danys a l’aïllament, el funcionament d’equips elèctrics en corrents fora de disseny, augment de la calefacció i avaries.
Per prevenir aquests casos, hi ha protecció contra l’augment de la tensió, que es munten a l’interior del taulell d’apartaments o aparells elèctrics costosos: frigorífics, congeladors i dispositius similars de fabricants de fama mundial.
Com determinar el zero i la fase del cablejat domèstic
En cas que es produeixi un mal funcionament a la xarxa elèctrica, els amos de casa solen utilitzar un tornavís indicador de tensió fabricat a la xina barata, que es mostra a la part superior de la imatge.
Funciona amb el principi de passar corrent capacitiu pel cos de l'operador. Per això, dins de la carcassa dielèctrica se situen:
-
una punta nua en forma de tornavís per a la connexió amb el potencial de fase;
-
una resistència limitant de corrent que redueix l'amplitud del corrent de pas a un valor segur;
-
una bombeta de neó, la brillantor de la qual durant el flux de corrent indica la presència d’un potencial de fase a la zona de prova;
-
una zona de contacte per crear un circuit de corrent a través del cos humà fins al potencial de la terra.
Els electricistes qualificats utilitzen indicadors multifuncionals més cars en forma de tornavisos amb un LED per comprovar la presència d'una fase, la brillantor de la qual és controlada per un circuit de transistors alimentat per dues bateries incorporades que creen un voltatge de 3 volts.
Aquests indicadors, a més de determinar el potencial de fase, són capaços de realitzar altres tasques addicionals. No tenen una zona de contacte, que s’ha de tocar quan es mesura. Podeu descriure més informació sobre com es disposen i funcionen diversos indicadors de cargols: Indicadors i indicadors de tensió.
A les fotografies que es mostren a continuació es mostra un mètode per comprovar la presència i l'absència de tensió a les preses d'una presa de sortida normal amb un indicador senzill.
La imatge de l’esquerra mostra clarament que el resplendor de la làmpada indicadora a la llum del dia és poc visible, per tant, requereix una major atenció quan es treballa.
El contacte on s’encén l’indicador és una fase. Al zero de funcionament i protecció, la bombeta de neó no ha de brillar. Qualsevol acció inversa de l’indicador indica un mal funcionament en el diagrama de cablejat.
Quan es fa servir aquest tornavís, cal parar atenció a la integritat de l’aïllament i no tocar el terminal exposat de l’indicador, que es troba sota tensió.
Les fotografies següents mostren un mètode per determinar el voltatge a la mateixa presa amb un antic testador que funciona en un mode voltímetre.
La fletxa indica:
-
220 volts entre fase i zero de funcionament;
-
manca de diferència de potencial entre el zero de treball i la protecció;
-
falta de tensió entre fase i protecció zero.
Aquest darrer cas és una excepció. La fletxa del circuit normal també hauria de mostrar una tensió de 220 volts. Però no es troba a la nostra sortida per la raó que l’edifici de l’antic edifici encara no ha passat l’etapa de reconstrucció del cablejat elèctric, i l’arrendador, que va completar la darrera reparació, va fer el cablejat del conductor PE al seu local, però no el va connectar als contactes de terra dels endolls i del PE-bus. blindatge de la carcassa del conductor.
Aquesta operació es realitzarà després del trasllat de l’edifici del sistema TN-C al TN-C-S. Quan s’acabi, l’agulla del voltímetre estarà en la posició indicada per la línia vermella, indicant 220 volts.
Diverses maneres de determinar els cables de fase i neutre: Com es troba la fase i el zero
Funcions de resolució de problemes
Una simple determinació de la presència o l’absència de tensió no sempre determina amb precisió l’estat del circuit. La presència de diferents posicions dels interruptors pot desconcertar el mestre. Per exemple, la imatge següent mostra un cas típic quan no hi ha tensió en el punt “K” quan l’interruptor està apagat al cable de fase de la làmpada, fins i tot amb un circuit de treball.
Per tant, a l’hora de realitzar mesures i solucionar problemes, s’han d’analitzar detingudament tots els casos possibles.
A continuació, es mostra un exemple de resolució de problemes pas a pas en un candelabre inactiu mitjançant un tornavís indicador:Què fer si el candelabre no funciona
