Com realitzar el càlcul de terra per al contorn d'un edifici residencial privat
Els propietaris de cases i cases rurals cada cop comencen a comprendre que l’ús d’electricitat no només facilita molt la satisfacció de les necessitats quotidianes de la llar, sinó que també suposa certs riscos per a l’ésser humà. A la vida, sempre hi ha la possibilitat d’una emergència, que pot provocar lesions elèctriques.
Seguretat elèctrica d’un edifici independent requereix una atenció constant del propietari. Un dels problemes del seu manteniment és el funcionament d’un bucle de terra individual, que no només ha de ser creat segons una determinada metodologia, sinó que també tria un disseny adequat realitzant un càlcul fiable de tots els seus elements.
Farem una reserva de seguida que qualsevol persona que estigui familiaritzada amb els fonaments bàsics de l’enginyeria elèctrica ho pugui fer vosaltres mateixos. Per fer-ho, a continuació, es mostra la metodologia per a la seva implementació.
Tanmateix, té un caràcter aconsellable i d’informació i requereix aclariments del resultat obtingut en un laboratori especialitzat, que té una llicència per al dret de realitzar un examen de personal format per dissenyadors que confirmen periòdicament les qualificacions superant exàmens en inspeccions d’organismes estatals.
L'elecció del disseny de terra per al càlcul
Al circuit elèctric d’edificis amb diversos propòsits, hi treballen un gran nombre de diferents tipus de dispositius de posada a terra. Entre ells, productes amb:
-
interruptor de posada a terra única;
-
diversos elèctrodes de tipus modular de disposició vertical;
-
posada a terra electrolítica d'orientació horitzontal.
Aquest últim disseny encara no té una popularitat tan estesa com els dos primers llistats, però pot competir amb ells i actuar com a alternativa.
Un càlcul previ de les característiques elèctriques de cada model ajudarà a determinar el tipus de presa de terra més adequat i farà que sigui la vostra elecció per a una major instal·lació, posada en servei, funcionament.
Breument sobre exemples, considereu la metodologia per al seu càlcul.
Càlcul de bucles de sòl per a edificis residencials
Cita prèvia
El càlcul ajuda a analitzar les dimensions i la forma del circuit creat per assegurar una resistència elèctrica acceptable al corrent d’emergència, que s’elimina de la casa fins al potencial del sòl.
La presa de terra està dissenyada per reduir el voltatge de contacte d'una persona a un valor segur a causa de la propagació de corrents inacceptables d'ell i de la redistribució de potencials perillosos.
Per a edificis residencials, la resistència de llaç no hauria de superar els 8 ohms quan s’utilitza una xarxa monofàsica de 220 volts i 4 ohms per una trifàsica de 380.
Factors que afecten el càlcul de bucles
El valor de la resistència a la presa de terra elèctrica depèn de:
1. conductivitat del sòl;
2. emprat en la construcció de metalls;
3. la forma i el nombre d'elèctrodes;
4. distància entre els conductors de terra;
5. la profunditat del contorn.
Característiques del sòl
Per tenir en compte la seva influència en el flux de corrents, s'utilitza el terme "resistivitat del sòl", la unitat de la qual es tria "Ohm ∙ m". Es denota amb la llatina lletra ρ. Aquest indicador depèn de molts factors, inclosa la humitat del sòl i la seva composició, varia dins de certs límits, fins i tot tenint en compte les condicions meteorològiques.
El valor de la resistivitat del sòl es determina mitjançant la mesura del sòl i els seus valors mitjans per a càlculs aproximats previs es resumeixen a les taules. Els electrodes es posen a terra 0,7 metres o més a terra per reduir l'impacte climàtic.
Comparar l'efecte de la composició del sòl, la humitat, la temperatura del medi de treball sobre el valor d'aquest indicador es pot basar en la taula proposada.
Taula dels valors aproximats de resistivitat de sòls i aigua
Metall de terra
Per a la fabricació d’elèctrodes de bucle, sol triar:
-
graus d'acer inoxidable d'aliatge;
-
aliatges convencionals d’acer utilitzats per a la fabricació de canonades, cantonades, barres;
-
xapat aliatges d’acer.
La magnitud de la seva conductivitat és fàcil de trobar en els manuals tècnics.
Paràmetres del bucle que afecten el càlcul de la resistència a terra R
A més de la resistivitat del sòl ρ, l’anàlisi ha de tenir en compte:
1. longitud de l'elèctrode L;
2. el seu diàmetre D;
3. la profunditat de l'elèctrode des de la superfície del sòl fins a la seva T central;
4. El nombre total d’elèctrodes N;
5. Factor d’ús del Ki;
6. contingut d’electrolits al sòl C.
Mètodes per calcular la presa de terra a partir d’un sol elèctrode profund
El dispositiu de terra es pot integrar o crear a partir d'una estructura prefabricada, realitzada per soldadura o mitjançant una connexió roscada de peces de treball.
Per calcular la seva resistència elèctrica, utilitzeu la fórmula mostrada a la imatge.
Mètodes per calcular la presa de terra a partir de diversos elèctrodes enterrats
La resistència elèctrica d’un sol elèctrode es determina mitjançant la fórmula anteriorment indicada i s’utilitza la relació que es mostra a la imatge següent per calcular el seu efecte total sobre el resultat final.
Els elèctrodes poden estar en una línia o formar un triangle o una altra forma geomètrica simètrica.
Mètodes per calcular la presa de terra a partir de conductors de posada a terra electrolítics
Per a la seva implementació, s’utilitzen els mateixos principis que en el càlcul de la resistència dels elèctrodes horitzontals realitzats en forma de canonada convencional. Només es té en compte l'efecte de l'electròlit sobre el sòl circumdant. Per a això, s’introdueix una correcció del coeficient C. Pot variar en diferents condicions des de 0,05 a 0,5.
A la imatge es presenta la fórmula per calcular la resistència.
La presa de terra electrolítica es realitza en forma de secció horitzontal d’un tub buit fet d’acer d’aliatge inoxidable o aliatges de coure resistents als processos de corrosió. A través d'ella, el sòl està saturat a través d'elèctrodes amb sals minerals que tenen propietats electrolítiques.
Les sals que cauen al sòl es converteixen sota la influència de la humitat del sòl en un electròlit que:
1. millora les propietats conductores del sòl;
2. redueix la temperatura de congelació del sòl a prop de l’elèctrode i redueix així la resistència elèctrica del bucle de terra.
Un mètode eficaç per augmentar l’operativitat d’aquestes estructures és l’ús d’activadors - àrids especials amb resistència reduïda. La seva col·locació a l’exterior de l’elèctrode redueix la resistència de transició en la direcció de l’elèctrode a terra i augmenta la superfície amb la qual es produeix la transferència de corrent de l’elèctrode.
Una característica característica d’aquestes estructures és que el coeficient C disminueix gradualment amb el pas del temps: la lenta penetració de l’electròlit al gruix del sòl i l’augment del seu volum en l’afecten.
L'electròlit li filtra gradualment les sals de l'elèctrode fins i tot en un sòl dens i baixa el coeficient C de 0,5 a 0,125 en els sis mesos posteriors a la posada en servei.
Totes aquestes característiques del funcionament dels conductors de posada a terra electrolítics es tenen més en compte quan es calculen especialistes en laboratoris elèctrics.
Metodologia de terra simplificada per al màster a casa
És força difícil que un electricista domèstic no tingui coneixement especial per navegar per totes aquestes tecnologies, que requereixen una introducció constant de diverses correccions i coeficients en el càlcul. Se li ofereix una solució senzilla i assequible basada en un programa informàtic ja desenvolupat.

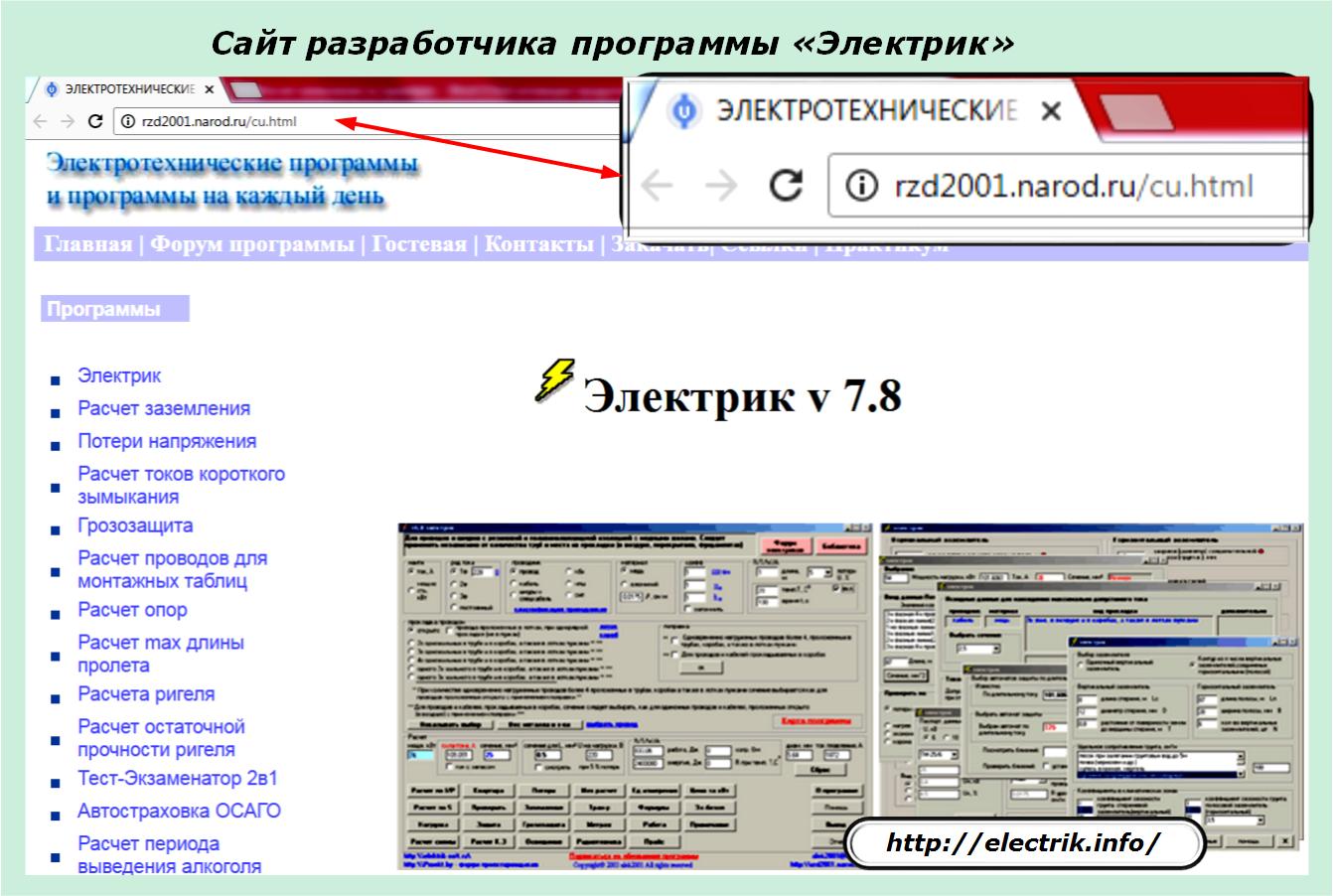

Es tracta d’una utilitat que s’anomena simplement: “Electric” i és distribuïda lliurement pel desenvolupador de forma gratuïta mitjançant els recursos d’Internet. Tot i això, pot ajudar-se en llistar una petita quantitat de diners que gastarà per millorar els algorismes de treball.
S'ha arxivat el programa per descarregar, que ocupa 15,9 MB. Quan s’instal·la a un ordinador, crea una carpeta CU ubicada al directori “Fitxers de programa” de la unitat C i ocupa 55,5 MB.
Com calcular la resistència a terra amb el programa "Electric"

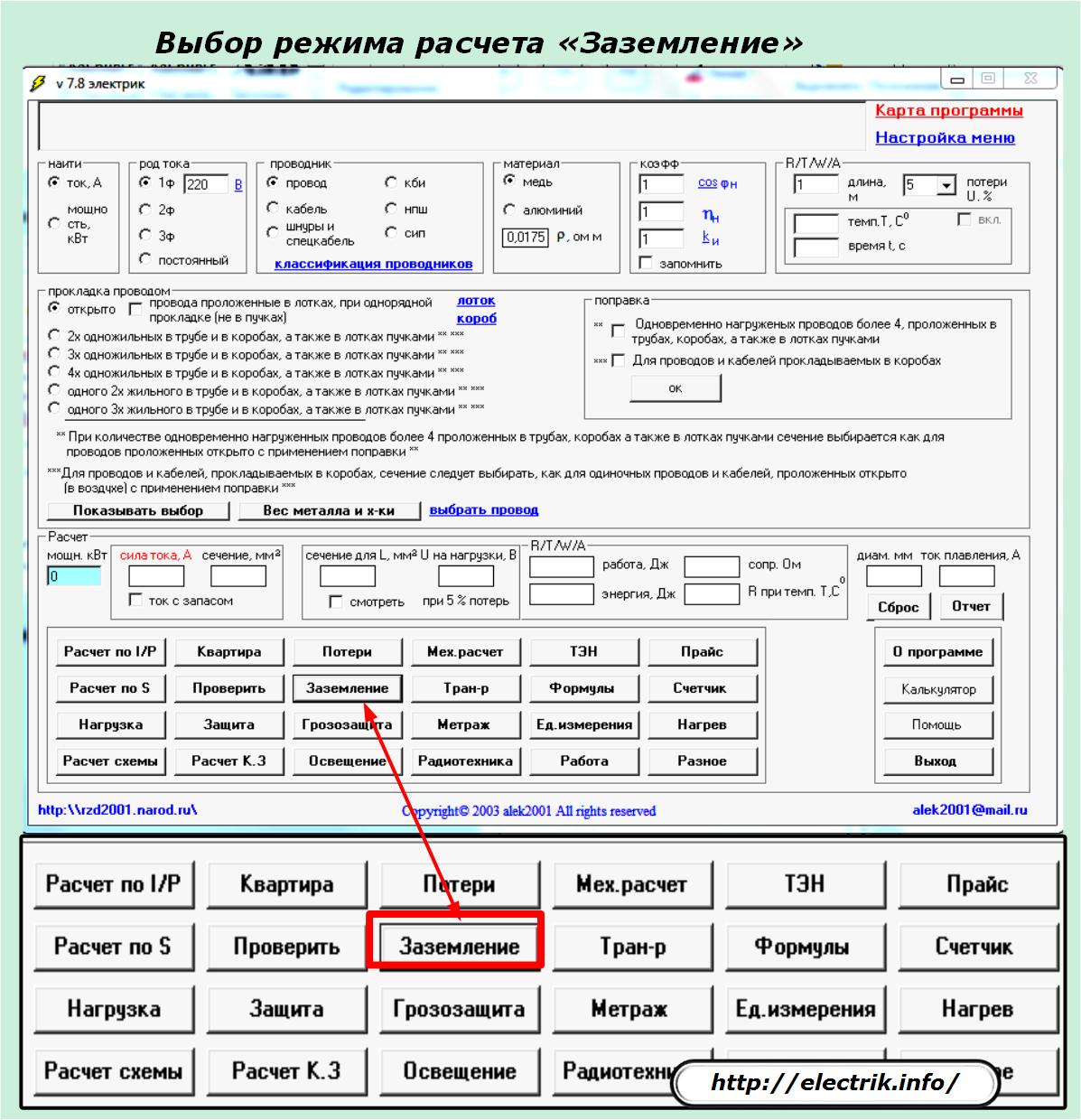

Després d’obrir l’utilitat, a la part inferior de la finestra cal seleccionar el mode de càlcul de “Terra a terra”.

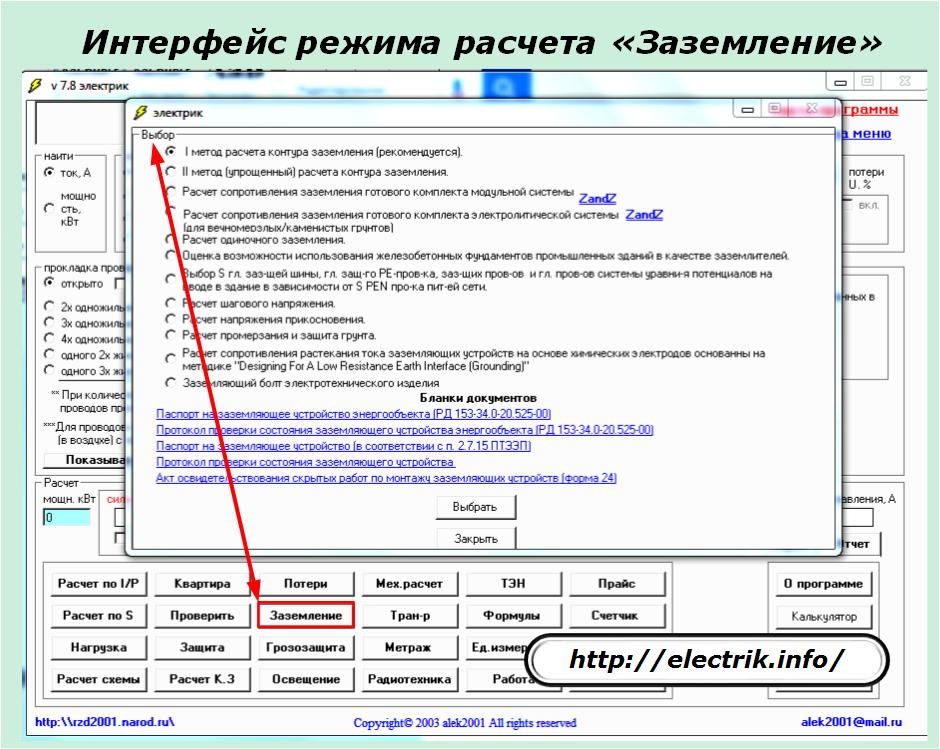

S'obre una finestra en la qual cal especificar el tipus de disseny del dispositiu de terra.
Preneu per exemple el mètode número 1 recomanat pel desenvolupador i seleccioneu-lo amb un punt i, a continuació, premeu el botó "Seleccionar".

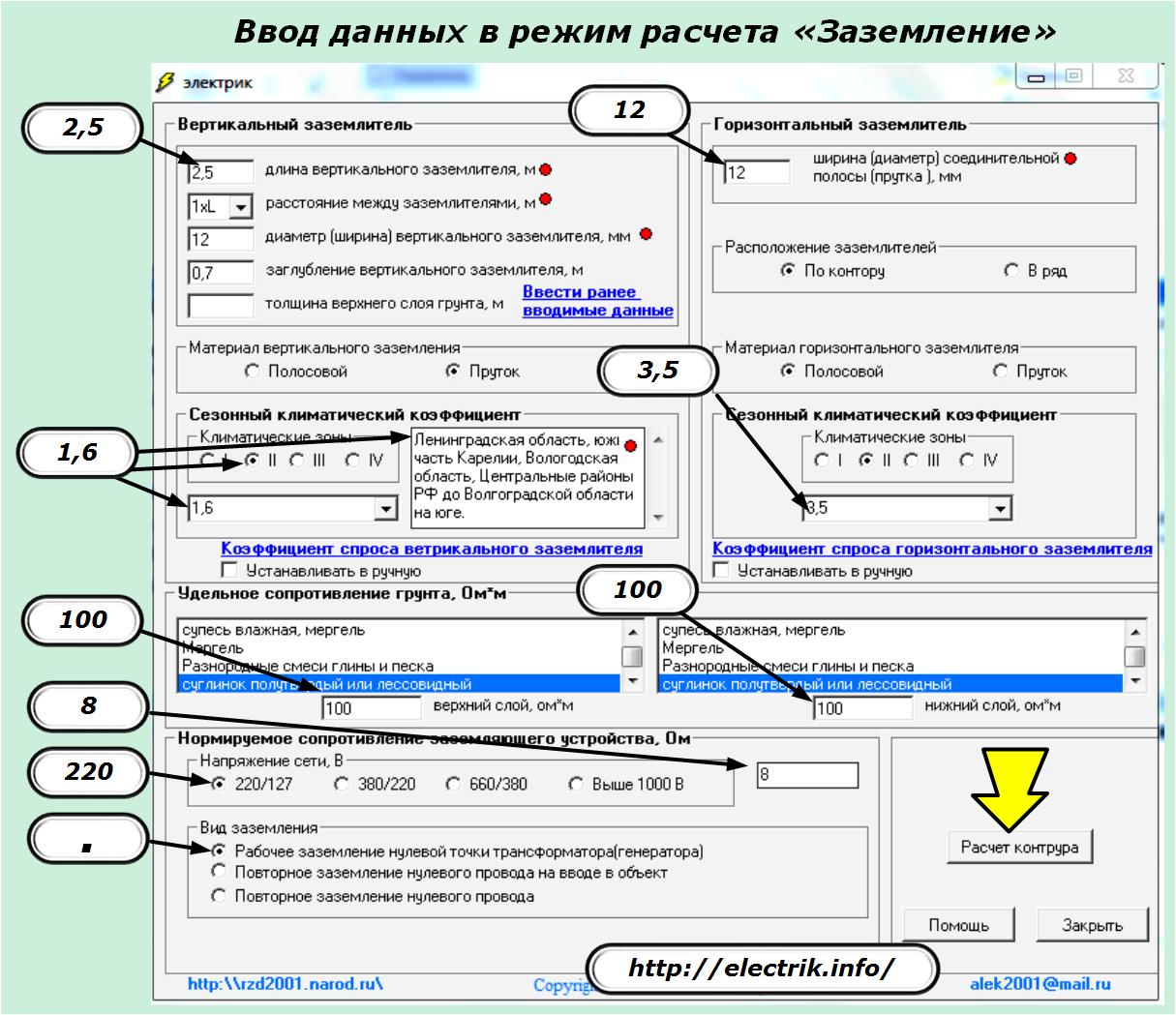

S'obrirà una finestra per introduir les dades de disseny del bucle de terra que estem utilitzant i les característiques climàtiques de la zona de la nostra residència. Introduïm els paràmetres promediats, tal com es mostra a l’exemple de notes a peu de pàgina addicionals, els comprovem i fem clic al botó “Càlcul de contorn”.

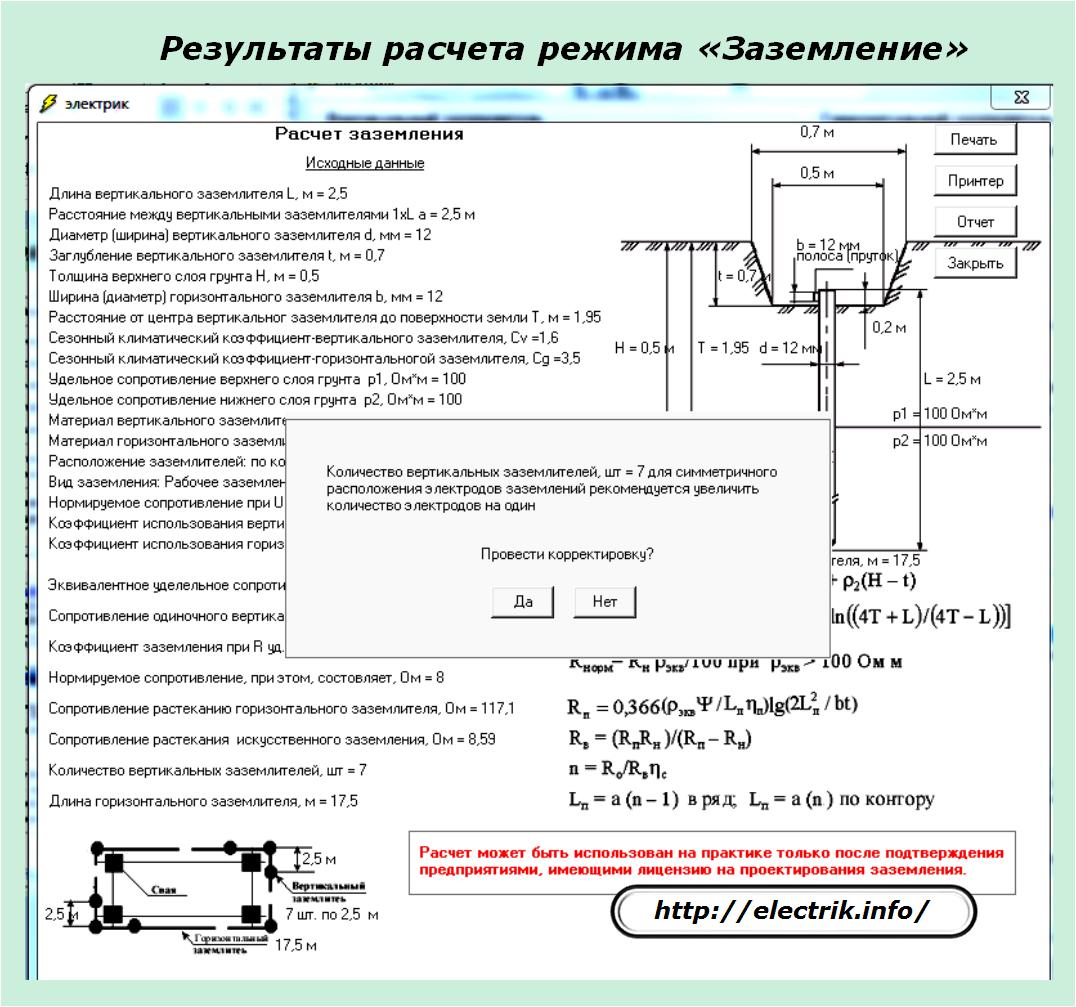

El programa "Electricista" realitza de manera independent i ràpida tot el càlcul del bucle de terra, ofereix un esquema de distribució i el nombre d'elèctrodes de terra, les dimensions geomètriques de tots els elements estructurals.
També ofereix la possibilitat d’ajustar més les característiques calculades i va emetre un avís sobre la necessitat de confirmar els resultats proporcionats pels laboratoris elèctrics autoritzats per al disseny de bucles de terra.
Sense aquesta comprovació, és possible un error en el funcionament dels conductors de posada a terra que pot causar grans danys materials al propietari i causar ferides elèctriques a persones properes en cas d’emergència.
Atenció! Fins i tot el càlcul més exacte i realitzat correctament no és capaç d'excloure errors en la instal·lació i la connexió del bucle de terra.
El laboratori només pot ser detectat realitzant mesures elèctriques en els seus equips especialitzats.
Com comprovar la qualitat del bucle de terra instal·lat
La correcció de l’eliminació de corrents perillosos de l’edifici només es pot trobar de dues maneres:
1. Es produeixi una emergència real i verifiqui les conseqüències del seu pas;
2. mesures elèctriques.
El primer mètode és el més precís i eficaç, però no permet eliminar desperfectes i sovint condueix a tristes conseqüències davant d’errors. A la pràctica s’utilitza el segon mètode: la participació d’especialistes d’unitats elèctriques capacitades.
Quines mesures fa el laboratori?
Entre les persones no iniciades, sovint es produeix confusió amb el treball bàsic i els termes que realitzen aquestes organitzacions. Per tant, ens centrarem en la seva interpretació:
1. mesurament de la resistència a terra;
2. Prova de resistència a terra;
3. mesura de la resistència d’aïllament.
Com podeu veure, els tres tipus de treball són molt semblants, però es realitzen mitjançant diferents tecnologies, seguint els seus propis objectius únics.
Mesures de resistència a la terra es pretén identificar la qualitat de les connexions dels casos d’aparells metàl·lics que una persona pot tocar amb el potencial de la terra a través d’un dispositiu de terra. En aquest cas, la resistència elèctrica d’aquesta secció es mesura mitjançant dispositius especials del tipus M416 o els seus anàlegs moderns de diverses modificacions.
Per analitzar l'estat de protecció contra el raig de l'edifici s'utilitzen controls de terra. La seva avaluació es realitza per determinar la resistència del circuit en les pitjors condicions de funcionament per tal de determinar el grau de desgast de tota l’estructura i proporcionar recomanacions per a la seva restauració.
Per a la mesura, els elèctrodes de rosca s’instal·len en diversos punts del terreny i es proporciona una diferència de potencial entre ells i el circuit.
Mesures de resistència d’aïllament implicar:
1. determinació de la tangent de pèrdua de la capa d aïllament dielèctrica mitjançant la realització de proves d alta tensió;
2. mesures amb un micromètric.
Tots aquests treballs requereixen equips costosos especials que un electricista normal no utilitza.
