Com aprendre a llegir circuits electrònics
Per als principiants, enginyers electrònics, és important comprendre el funcionament de les peces, com es dibuixen al circuit i com s’entén el diagrama del circuit. Per fer-ho, primer heu de familiaritzar-vos amb el principi del funcionament dels elements, i com llegir els circuits electrònics que us explicaré en aquest article sobre exemples de dispositius populars per a principiants.
Circuit de llum i taula de llum de LED
Un diagrama és un diagrama en el qual, amb l'ajut de certs símbols, es representen els detalls d'un diagrama, les línies són les seves connexions. A més, si les línies s’entrecreuen, no hi ha contacte entre aquests conductors i, si hi ha un punt a la intersecció, aquesta és la unió de diversos conductors.
A més de les icones i les línies, el diagrama representa símbols de lletres. Totes les designacions estan normalitzades, cada país té els seus propis estàndards, per exemple, a Rússia s’ajusten a l’estàndard GOST 2.710-81.
Comencem l’estudi amb el més senzill: l’esquema d’una làmpada de taula.
Els esquemes no sempre llegeixen d’esquerra a dreta i de dalt a baix, és millor anar de la font d’energia. Què podem aprendre del circuit, mireu el seu costat dret. ~ - significa potència alterna.
Diu “220” al costat - amb una tensió de 220 V. X1 i X2 - se suposa que s'ha de connectar a la presa de sortida mitjançant un endoll. SW1: així es mostra la clau, el commutador o el botó en estat obert. L és una imatge condicional d’una bombeta incandescent.
Breves conclusions:
El diagrama mostra un dispositiu que es connecta a una xarxa de corrent alterna de 220 V mitjançant un connector en una presa de sortida o altres connexions. Es pot desactivar mitjançant un interruptor o botó. Necessaris per alimentar una làmpada incandescent.
A primera vista sembla evident, però un especialista ha de ser capaç de treure aquestes conclusions mirant l’esquema sense explicació, aquesta capacitat permetrà fer un diagnòstic d’un mal funcionament i arreglar-lo o muntar dispositius des de zero.
Passem al següent esquema. Es tracta d’una llanterna amb energia de bateria, instal·lada com a radiador LED.
Mireu el diagrama, potser podreu veure noves imatges per vosaltres mateixos. La font d’alimentació es mostra a la dreta, així s’assembla a la bateria o a la bateria, la sortida llarga és més un altre nom: Cathode, short-minus o Anode. Al LED, un plus està connectat a l’ànode (la part triangular de la designació), i menys al càtode (a la UGO sembla una tira).
Cal recordar que, per a fonts d’alimentació i consumidors, els noms dels elèctrodes són a l’inrevés. Dues fletxes que emanen del LED us permeten saber que aquest dispositiu emet llum, si les fletxes del contrari l’assenyalessin, seria un fotodetector. Els díodes tenen la designació de lletra VDx, on x és el número de sèrie.
Important:
La numeració de parts dels diagrames va en columnes de dalt a baix, d'esquerra a dreta.
Resistor és resistència. Converteix el corrent elèctric en calor, impedint el seu moviment, sembla un rectangle, normalment als diagrames té la designació de lletres "R".
Com llegir els circuits electrònics: augmentar el nivell de complexitat
Quan ja heu esbrinat el conjunt d’elements bàsics, és hora de familiaritzar-vos amb circuits més complexos, mirem el circuit d’alimentació del transformador.
L’eina principal del convertidor del circuit és el transformador de TV1, aquest és un element nou per a vosaltres. Proposo tenir en compte diversos productes d’aquest tipus.
Els transformadors s’utilitzen a tot arreu, ja sigui a la xarxa (50 Hz) o al rendiment del pols (desenes de kHz). Els inductors s’utilitzen en generadors, dispositius de transmissió de ràdio, filtres de freqüència, dispositius d’alleujament i estabilització. Es veu com segueix.
El segon element desconegut del circuit és un condensador, aquí s’utilitza per suavitzar les ondulacions de la tensió rectificada.En general, la seva funció principal és acumular energia com a càrrega a les seves plaques. Representat de la manera següent.
Al centre del diagrama es mostra rectificador de díodes del pont.
Si hi afegim una unitat d’estabilització integrada al circuit segons el circuit estabilitzador paramètric, s’estabilitzarà la tensió de l’alimentació. A més, només a partir d’un augment de la tensió d’alimentació, amb subsidència inferior a l’estabilització U, el voltatge serà pulsatiu al ritme amb la subsidència. VD1 és un díode zener, estan activats en polarització inversa (per càtode fins a un punt amb potencial positiu). Difereixen pel valor del corrent d'estabilització (Istab) i el voltatge d'estabilització (Ustab).
Breu resum:
Què podem entendre d’aquest diagrama? Això l'alimentació consisteix en un transformador, un rectificador i un filtre suavitzant al condensador. Està connectat pel costat primari (entrada) a una xarxa de corrent altern amb una tensió de 220 volts. A la seva sortida té dues connexions desmuntables: "+" i "-" i una tensió de 12 V, inestable.
Passem a circuits encara més complexos i coneixem altres elements dels circuits elèctrics.
Com llegir circuits amb transistors?
Transistors - es tracta de claus gestionades, podeu tancar-les i obrir-les i, si necessiteu obrir, no completament. Aquestes propietats permeten utilitzar-les tant en modes claus com lineals, cosa que els permet utilitzar en una gran varietat de solucions de circuits.
Vegem un esquema popular entre principiants: un multivibrador simètric. Es tracta essencialment d’un generador que genera polsos simètrics a les seves sortides. Es pot utilitzar com a base per a llums intermitents simples, com a font de freqüència per a un tweeter, com a generador per a un convertidor d’impulsos i en molts altres circuits.
Anem a través dels detalls familiars de dalt a baix. A la part superior veiem 4 resistències, les dues mitjanes són de temps, i les extremes estableixen el corrent de resistència, també afecten la naturalesa dels polsos de sortida.
A més, els LEDs HL són, i per sota de dos electròlits hi ha condensadors polars, quan els munteu, tingueu cura: la connexió inadequada del condensador electrolític està plena de fallar fins a una explosió amb l’alliberament de calor.
Interessant:
Sobre la designació gràfica condensador electrolític un folre condensador “positiu” sempre està marcat, i en elements reals, la majoria de vegades hi ha un marcatge de la cama negativa, no ho barregeu!
VT1-VT2: es tracta d’elements nous per a tu, això vol dir transistors bipolars de conductivitat inversa (NPN), a continuació s’indica el model de transistor - “КТ315”. Normalment tenen 3 potes:
1. Base.
2. L’emissor.
3. El col·leccionista.
Al mateix temps, la seva finalitat no està indicada en el cas. Per determinar l'objectiu de les conclusions, heu d'utilitzar una de les consultes de cerca:
1. "Nom de l'element": pinzell.
2. "Nom de l'element": pinzell.
3. Full de càlcul "Nom de l'element".
Això és cert tant per a tubs de ràdio com per a microcircuits moderns. Les consultes tenen gairebé el mateix significat. Així vaig trobar el cablejat del transistor KT315.
A la imatge del pinout hauria de ser clarament visible: des de quin costat comptar les potes, on és la clau, tallar o marcar de manera que pugueu determinar correctament la sortida desitjada.
Interessant:
Per als transistors bipolars, la fletxa de l'emissor indica la direcció del flux de corrent (de més a menys), si la fletxa des de la base és un transistor de conductivitat inversa (NPN), i si a la base, llavors la conductivitat directa (PNP), sovint podeu substituir tots els transistors NPN per PNP. , com en el circuit multivibrador, caldrà canviar la polaritat de l’alimentació (més i menys en llocs) perquè, de nou, la fletxa de l’emissor indica la direcció del flux de corrent.
Al diagrama anterior, el contacte positiu de la font d’energia està connectat a la part superior del circuit, i el negatiu a la inferior. Així, en el transistor, la fletxa apunta cap avall: en la direcció del flux actual!
En els elements amb un gran nombre de potes, importa on connectar-se, així com en els díodes i els LED, si barregeu les cames, en el millor dels casos, el circuit no funcionarà i, en el pitjor, mata els detalls.
Què podríem esbrinar llegint el circuit multivibrador:
En aquest circuit s’utilitzen transistors i condensadors electrolítics, s’alimenta amb una tensió de 9 V (encara que pot ser cada vegada menys, per exemple de 12 V no danyarà el circuit, com els 5 V).
Es va fer evident el mètode de connexió de peces i d’encendre transistors. I també que el circuit és un dispositiu que funciona en el principi d’un oscil·lador basat en el procés de recàrrega de transistors, causat per l’obertura i tancament alternatius de cada transistor al seu torn, quan el primer està obert, el segon es tanca.
Rastrejant el camí actual (de més a menys) i utilitzant coneixements de com funciona un transistor bipolar treurem conclusions sobre la naturalesa del treball.
Tiristors: claus semicontrolades, aprenent a llegir circuits
Mirem un circuit amb un element igualment important i comú: tiristor. Vaig escollir la paraula “semicontrollat” perquè, a diferència d’un transistor, només podeu obrir-lo, el corrent que s’interromp o bé quan s’interrompi l’alimentació o quan es canviï la polaritat de la tensió aplicada. S'obre aplicant tensió a l'elèctrode de control.
Triacs - Conté dos tiristors connectats contra-paral·lel. Així, el corrent altern es pot canviar per un component, quan la part superior de la mitja ona (positiva) de l’ona sinusoïdal passa, sempre que hi hagi un senyal a l’elèctrode de control, un dels tiristors interns s’obrirà. Quan la mitja onada canviï el seu signe en negatiu, es tancarà i entrarà en obra el segon tiristor.
Els dinistors són un tipus de tiristor, sense elèctrode de control i s’obren, com els díodes zener, per superar un nivell de tensió determinat. Sovint s’utilitza en les fonts d’alimentació de commutació, com a element llindar per arrencar els auto-oscil·ladors i en dispositius per a regular la tensió.

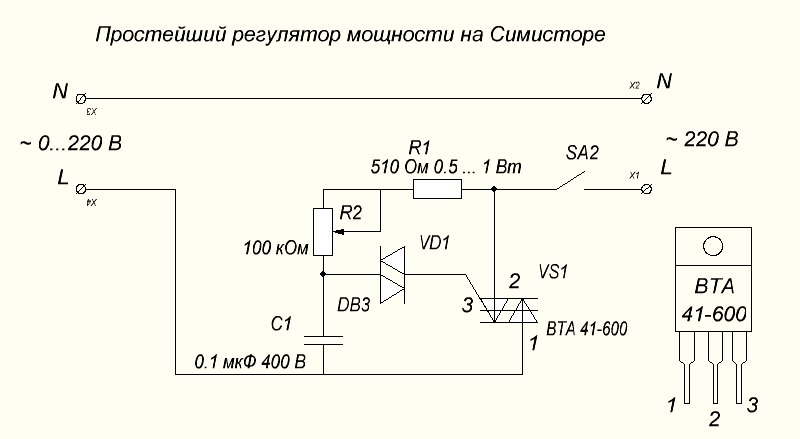

Per tant, en realitat sembla el diagrama.
Mirem atentament la connexió. El circuit està dissenyat per connectar-se a una xarxa de corrent altern, per exemple 220 V, a la bretxa d’un dels cables d’alimentació, per exemple en fase (L). El triac VS1 és l’element principal d’alimentació del circuit, la seva detecció del full de dades es dóna a la part inferior dreta, la 3a sortida és el control. Se li aplica un senyal de control mitjançant un dinistor bidireccional VD1 del model DB3 dissenyat per a una tensió d’uns 30 volts.
Com que tots els dispositius semiconductors d’aquest circuit en particular són bidireccionals, l’ajust es fa a les dues mitges ones d’una ona sinusoïdal. El dinistor s’obre quan apareix el potencial (tensió) al condensador C1, i la seva velocitat de càrrega, per tant, el moment d’obrir les claus, està establerta pel circuit RC, format per R1, una resistència variable (potenciòmetre) R2 i C1.
Aquest senzill circuit té una gran importància i aplicació.
Conclusions
Gràcies a la capacitat de llegir esquemes de circuits elèctrics, podeu determinar:
1. Per a què serveix aquest dispositiu, per a què serveix?
2. Durant la reparació: la qualificació de la peça que ha fallat.
3. Com alimentar aquest dispositiu, quin tipus de tensió i tipus de corrent.
4. La potència aproximada del dispositiu electrònic, en funció de les qualificacions dels components dels circuits d’alimentació.
És important conèixer no només els símbols gràfics dels elements, sinó també el principi del seu treball. El fet és que aquests o altres detalls no sempre es poden utilitzar en el seu paper habitual. Però, en el marc de l’article d’avui, és bastant difícil considerar tots els elements comuns, ja que caldrà una quantitat molt gran.
