El circuit elèctric de l’alimentació per al garatge
Permeteu-me recordar que es tracta d’un diagrama d’una instància de dispositiu específica (vegeu: Alimentació de garatge) i algunes de les seves parts poden semblar redundants i els paràmetres dels elements individuals amb un gran marge. Tot i això, es va ajustar i ajustar a les condicions operatives reals i es troba en ple funcionament.
El propòsit dels elements individuals del circuit i el funcionament del dispositiu és més convenient considerar en el següent diagrama de blocs.
1. Transformador i rectificadors;
2. El conductor de referència de tensió per a un circuit de protecció de curtcircuit;
3. Element actiu de protecció contra curtcircuits;
4. Shaper de la tensió de referència del circuit d’estabilització i ajustar el voltatge de sortida;
5. El node per ajustar la tensió de sortida;
6. L’element actiu de l’estabilització i l’ajust de la tensió de sortida;
7. Reglament de transistors;
8. Els paràmetres de visualització del node de la tensió de sortida.

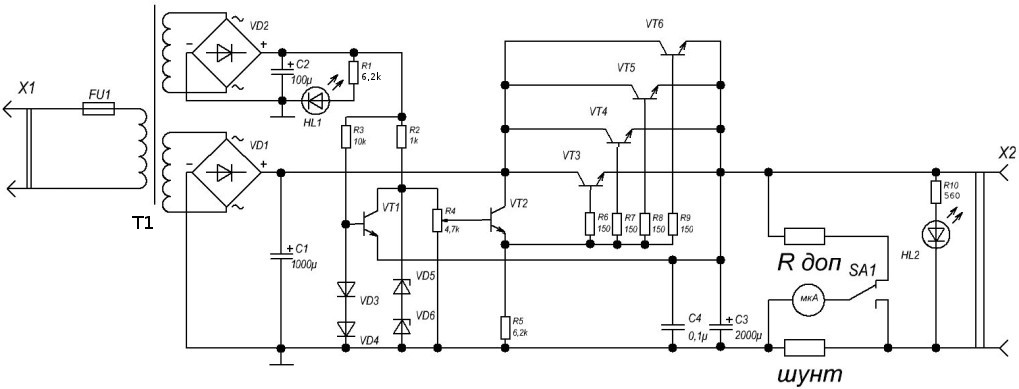

Fig. 1. Esquema elèctric de l’alimentació del garatge (feu clic a la imatge per ampliar-la)

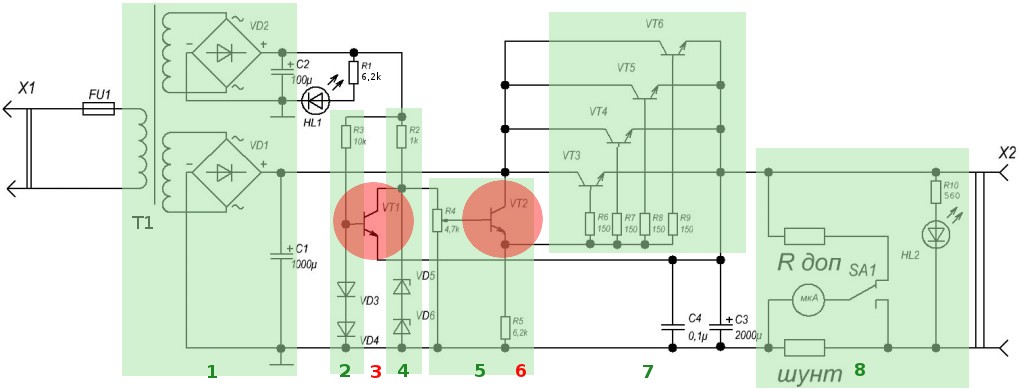

Fig. 2. Diagrama de blocs de l’alimentació (feu clic a la imatge per ampliar-la)
Circuit de treball:
Rectificadors:
La tensió d’entrada de 220 volts a través del fusible va a l’enrotllament del transformador (primari). El bobinatge secundari inferior del transformador (bloc 1) està fet de fil gruixut i està marcat 8-8 ', el voltatge d'aquest bobinat s'utilitzarà per alimentar la càrrega. Un pont de díodes, muntat en poderosos díodes D231 (Imax = 10A), rectifica la tensió. El trencament de tensió allisa el condensador C1. A continuació es mostra un esquema d’un pont de díodes muntat en díodes D231.
De la mateixa manera, un conjunt rectificador es munta al conjunt de díodes VD2 per obtenir tensions de referència. LED HL1: per indicar la presència de la tensió de xarxa a l'entrada de l'alimentació. El corrent que hi travessa està limitat per la resistència R1.
Funcionament del circuit d’estabilització de tensió de sortida
El node 4 és l'estabilitzador paramètric adequat a la resistència R2 i als díodes zener VD5, VD6. S'ha seleccionat una tensió d'estabilització de 18 volts per ampliar els límits de regulació de la tensió de sortida.
Mitjançant una resistència variable R4, es pot ajustar el voltatge basat en VT2. Per tant, la tensió del seu emissor canviarà i, per tant, sobre les bases connectades en paral·lel transistors de sortida, que al seu torn comportarà un canvi en la tensió de sortida.
El circuit ara s’esforçarà per mantenir el nivell de tensió de sortida establert. Per garantir una major estabilitat, l'estabilitzador paramètric s'acciona amb una bobinada separada de 5-15.
Circuits de protecció contra curtcircuits
Durant el funcionament normal del dispositiu, el transistor VT1 es tanca i no interfereix amb el funcionament del circuit d’estabilització de la tensió de sortida. Els díodes VD3, VD4 s’utilitzen com a díodes zener, ja que s’inclouen en la polaritat directa, és a dir, estan oberts constantment. Quan el corrent flueix a través d'un díode obert, hi cau aproximadament un volt sobre ell. Així, la base del transistor VT1 té un potencial fix d’uns dos volts. La tensió a l'emissor del transistor és igual a la tensió de sortida (l'emissor està connectat a la sortida).
Si es produeix un curtcircuit en la càrrega, la tensió de sortida (i per tant, l’emissor VT1) baixarà bruscament i passarà a ser inferior al voltatge sobre la base de VT1, el transistor VT1 s’obrirà fent fora la resistència R4 (la tensió sobre la base de VT2 baixarà gairebé a zero), cosa que tancarà el transistor VT2 endavant - VT3 tancant - VT6. El corrent a través de transistors tancats és mínim i ja no els pot danyar.
Després d’eliminar el curtcircuit, el circuit tornarà a funcionar normalment.
Recanvis d'alimentació
Transformador TSA-270-1
El pont de díodes VD1 està muntat en díodes D231, podeu utilitzar qualsevol díode rectificador per a corrents de fins a 10 amperis, per exemple: 10A02 (U = 100B, I = 10A), KD213 (U = 200B, I = 10A).
El pont de díodes VD2 està muntat en díodes 1N4007, podeu aplicar qualsevol tensió de 100 volts (perquè la tensió alterna del bobinat és de 5-15 = 70 volts), per exemple: KD221 amb qualsevol lletra (U≥100B, I = 0,5A).
Diodes VD3, VD4 - KD522, podeu triar altres silici, per exemple: D226, KD106
Els díodes Zener VD5, VD6 - D814B poden ser substituïts per un o més connectats en sèrie per obtenir el voltatge d'estabilització necessari, per exemple: KC509B (Ustab = 18V).
Transistors VT1 - KT312, VT2 - 2T608A, VT3 - VT6 - KT829. En lloc d’aquests tipus, són força aplicables altres transistors de conductivitat inversa de potència petita, mitjana i alta. Per exemple: KT503E, KT603A, KT819A.
S'utilitzen leds indicadors: els que hi ha disponibles, AL307BM i VM.
Nikolay Martov
