Com reparar un candelabre xinès: la història d'una reparació
A l’article "Com controlar un candelabre en dos cables" Es van considerar diversos esquemes que permetien canviar diversos grups de làmpades. L’algoritme de funcionament de tots els circuits és el mateix: amb un petit clic del commutador, el primer grup s’il·lumina, amb el segon segon, amb el tercer clic ambdós grups alhora. Per apagar el candelabre, canviar l’interruptor, com és habitual, a la posició oberta.
Tots els circuits considerats en diferents moments van ser desenvolupats per aficionats a la ràdio. Als canelobres fabricats a la Xina, aquests dispositius ja estan instal·lats, i a més d’ells hi ha una il·luminació addicional i fins i tot de vegades efectes de so. El meu company que treballava es dedicava a la reparació d’un d’aquests aparells: fins que estigueu ocupats a reparar equips de producció, podeu treballar dur per vosaltres mateixos. I el defecte del dispositiu esmentat va ser així: no importa com feu clic al commutador, no s'activa res. Tot i així, aconseguí reparar el circuit, però d’una manera una mica inusual. A més, el defecte en si no el va entendre nosaltres. Però primer les coses primer.

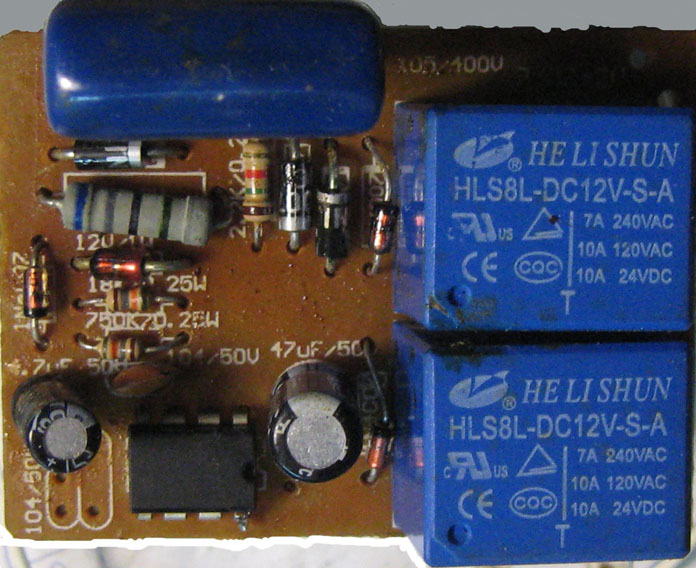

En aparença, el dispositiu és bastant simple. Hi ha dos relés, un microcircuit i diverses parts del tauler, que són lleugerament més grans que la caixa de llumins. L’aparició del tauler es mostra a la figura 1.
Figura 1. L’aparició de la junta del candelabre xinès
Full de dades xinès

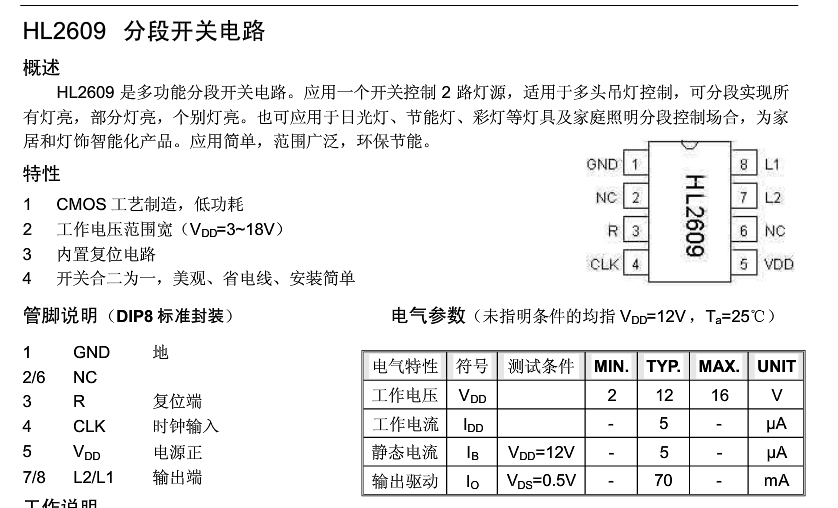

Era natural suposar que tota la lògica de treball s’amaga al xip HL2609. La cerca de llocs familiars amb fulls de dades no va donar res: no vam trobar el xip enlloc. Però, com a resultat de les cerques a Google i Yandex, encara va ser possible trobar un desconegut misteriós. És cert que la descripció era en xinès, cosa que realment s’esperava.

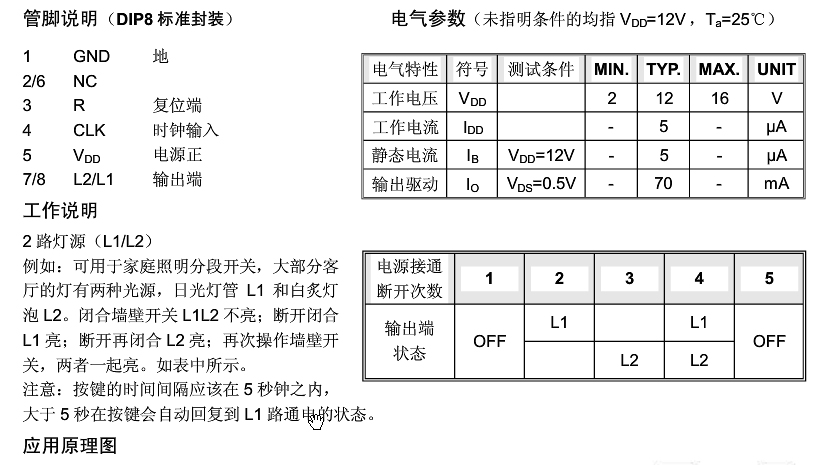

No era possible descarregar-lo, com de costum, en format * .pdf, així que he hagut d’estar content amb captures de pantalla: captures de pantalla. En total, hi va haver tres captures de pantalla d’aquest tipus, la primera de les quals es mostra a la figura 2.
Figura 2. Modes de pinça i funcionament del xip HL2609.
Si no es presta atenció als jeroglífics, a partir d'aquesta figura podeu treure la informació següent.
En primer lloc, tenim un xip HL2609 al paquet DIP-8. En segon lloc, es tracta d’un microxip de l’estructura CMOS (en la versió russa també és un CMOS), és operable en el rang de tensions d’alimentació de 2 ... 16V, amb un corrent de sortida màxim de 70mA. També mostra la pinça (un terme més modern i una mica argot) del microcircuit.
L'alimentació es proporciona entre 1 i 5 pins, la càrrega (L1, L2) està connectada als pins 7 i 8, els pins 2 i 6, designats com a NC (No Connect) dins del microcircuit no estan connectats enlloc.
El pin 3, denominat R, és el restabliment del microcircuit al seu estat inicial quan s’encén per primera vegada i el pin 4 de CLK és un pols de rellotge que canvia l’estat del microcircuit durant clics posteriors a l’interruptor.
La figura 3 de la taula inferior mostra la lògica del microcircuit (taula de veritat). No necessita explicacions detallades.
Figura 3. La lògica del xip HL2609.

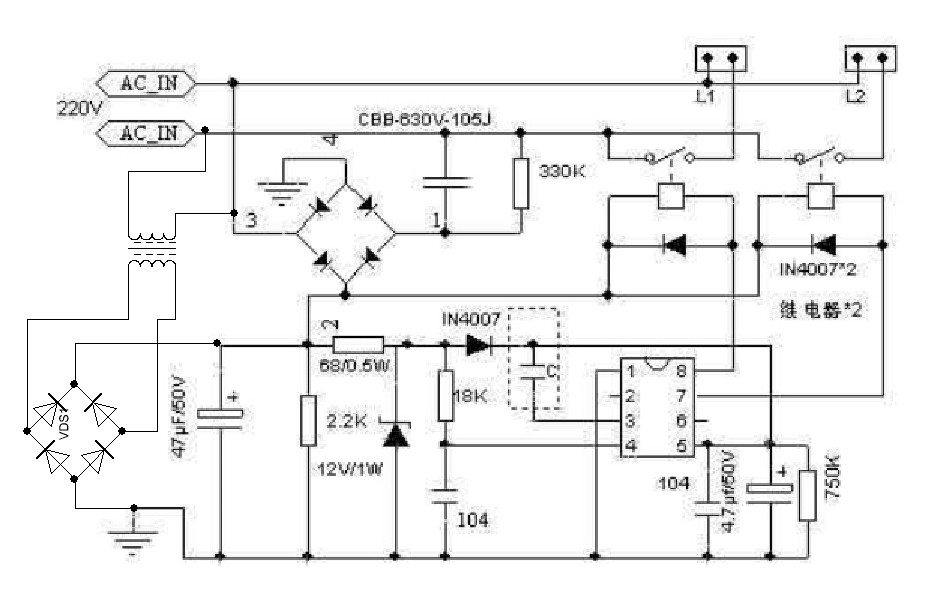

A la mateixa pàgina del full de dades xinès hi ha un esquema de tot el dispositiu, segons sembla, com a esquema de commutació típic. Es mostra a la figura 4. Malauradament, el dispositiu intern del microcircuit no es mostra, però, com pot ajudar durant la reparació?
Figura 4. Circuits típics HL2609.
Com ha de funcionar
Els detalls al diagrama, així com a la pròpia pissarra, no tenen designacions estàndard, com ara R1, R2, C1, etc. Per tant, per simplificar la descripció, en el diagrama s’havia de fer addicionalment aquesta numeració. A la figura 4 es mostren números de peces.
Tot el circuit funciona amb un rectificador sense transformador VD1, realitzat segons un circuit pont amb condensador en blanc C1.Quan enceneu el dispositiu per primera vegada (1 columna de la taula de veritat), fins que es carrega el condensador C2, el condensador C3 té una baixa tensió, que torna a restablir el microcircuit al seu estat inicial, tots dos relés estan apagats, les làmpades no s’encenen de forma natural. A més, el condensador C3 es carrega a un nivell elevat i no es veu afectat pel nou funcionament del circuit.
Al mateix temps, es carrega el condensador C5, que proporciona energia al xip per un breu clic del commutador per canviar grups de làmpades. Amb cada clic, es genera un pols de rellotge al condensador C4 i el relé canvia segons la taula de veritat que es mostra a la figura 3.
Com que el condensador C2 no té temps de descarregar-se completament durant un breu clic, el pols de restabliment del condensador C3 no es forma i el dispositiu no torna al seu estat original. El candelabre està desactivat de forma habitual, que correspon a l’última columna de la taula de veritat.
Tot sembla ser senzill, clar i entenedor, però, com es deia el clàssic ...
"I encén-lo: no funciona!"
L’esquema del dispositiu i la lògica del seu funcionament són senzilles i clares, sembla que simplement no hi ha res per no funcionar-hi. I tot i així ...
Manifestació externa del defecte: no s’encén un sol grup de làmpades. Comprovant parts, díodes i resistències, un multímetre no trobava peces defectuoses. Els condensadors es van comprovar simplement mitjançant un mètode de substitució. Quina era la conclusió d’aquí? És el culpa del xip.
En examinar el circuit, va resultar que els relleus semblaven intentar encendre's i la seqüència de commutació corresponia completament a la taula de veritat que es mostra a la figura 3. Però la connexió no es va produir del tot: als terminals 7 i 8, el voltatge va baixar només a 5 volts. Però amb transistors de sortida totalment oberts, la tensió en aquests terminals no hauria de ser superior a 0,5V.
Per cert, la tensió a través del condensador C2 també va "caure" a 5V. Un augment de la capacitat del condensador d’apagat C1 tampoc va comportar l’eliminació del defecte. També es va substituir un pont de díodes mitjançant una substitució. No es va aconseguir cap efecte positiu.

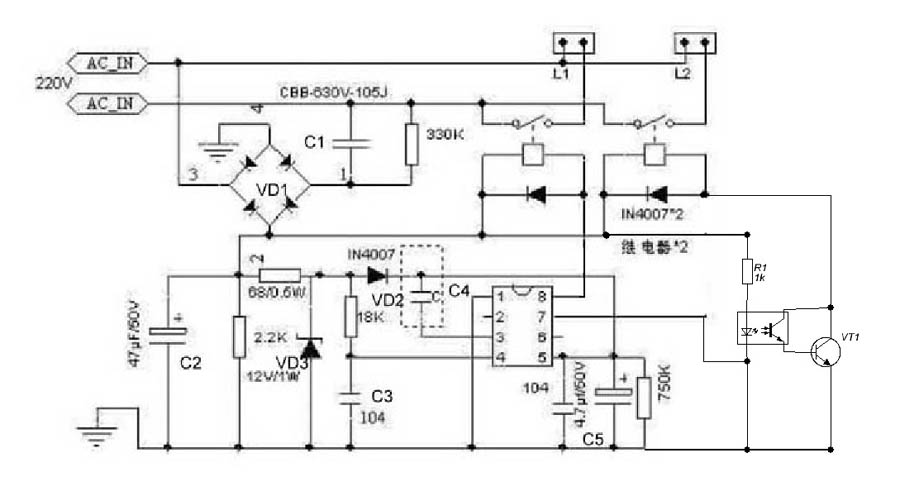

Les investigacions han estat continuades. En lloc d’un relé, els leds estaven connectats, per descomptat, amb resistències limitants. Quan el commutador fa clic, els LED s’encenen i s’apaguen en la seqüència necessària mostrada a la taula de veritat. Aquesta és la manera de resoldre el problema! Cal posar un optocupador amb un transistor, un tipus d’amplificador que controlarà el funcionament del relé. Aquests experiments es mostren a la figura 5.
Figura 5
El raonament va ser el següent. Un microcircuit defectuós no pot encendre el relé i el LED de l’optoplou hauria de descarregar l’etapa de sortida del microcircuit. El transistor a la sortida de l’optopplicador s’encendrà fàcilment i incondicionalment el relé. Però la nostra sorpresa no tenia límits quan aquesta revisió encara no va encendre el relleu. Sembla que els experiments han arribat a un impass i la continuació no té sentit.

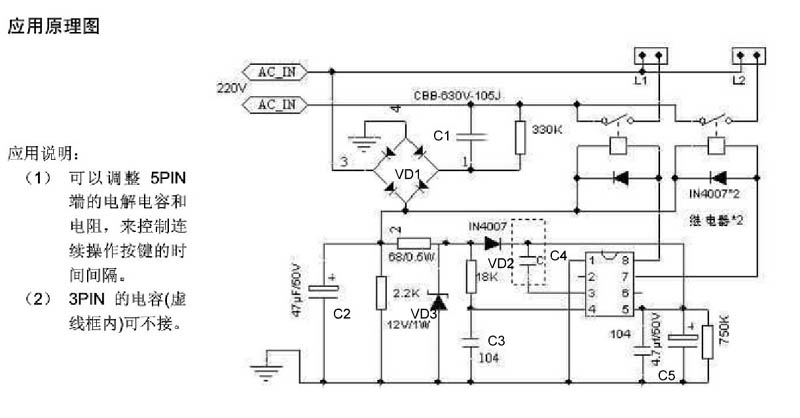

El problema es va resoldre mitjançant un mètode completament diferent. El circuit es va restaurar al seu estat original i es va connectar una font addicional en paral·lel al condensador C2, només un transformador adequat de 12 V amb un pont rectificador.
Després d'aquesta addició, el circuit funcionava, com era d'esperar, tot l'algorisme de commutació està completament implementat. Tot i així, el problema es troba dins del xip, però és poc probable que en compri un. Per tant, aquí només podeu repetir la frase piratada que tots els mitjans són bons per aconseguir el resultat. Les connexions addicionals realitzades es mostren a la Figura 6.
Figura 6
