Com alimentar un tornavís sense fil des d'una xarxa elèctrica
El cargol sense fil està dissenyat per cargolar - cargols de cargol, cargols, cargols i cargols. Tot depèn de l'ús de caps de bits intercanviables. L’àmbit del tornavís també és molt ampli: el fan servir els muntadors de mobles, els electricistes, els treballadors de la construcció, els que acaben de fixar les juntes de guix i, en general, tot el que es pot muntar mitjançant una connexió roscada.
Es tracta d’una aplicació de tornavís professional. A més dels professionals, aquesta eina també es compra exclusivament per a ús personal durant les obres de reparació i construcció en un apartament o una casa de camp, un garatge.
El tornavís sense fil és lleuger, de mida petita, no necessita connexió de xarxa, cosa que permet treballar amb ell en qualsevol condició. Però tot el problema és que la capacitat de la bateria és petita i, després de 30 a 40 minuts de treball intensiu, heu de configurar bateria per carregar ni més ni menys que de 3 a 4 hores.
A més, les bateries acostumen a ser inutilitzables, sobretot quan no utilitzen un tornavís regularment: pengen una catifa, cortines, pintures i la posen dins d’una caixa. Un any després, van decidir cargolar una base de plàstic i el tornavís no "tira", càrrega de la bateria ajuda una mica.
Una bateria nova és cara, i no sempre en venda, podeu trobar immediatament el que necessiteu. En ambdós casos, només hi ha una sortida: alimentar el tornavís de la xarxa a través de l'alimentació. A més, el treball es realitza sovint a dos passos de la presa d’alimentació. A continuació, es descriurà el disseny d'aquesta font d'alimentació.
En general, el disseny és senzill, no conté parts escasses, pot repetir-lo per qualsevol que almenys estigui familiaritzat amb els circuits elèctrics i sàpiga aguantar soldadura. Si recordeu quants tornavisos estan en funcionament, podem suposar que el disseny serà popular i exigent.
L'alimentació ha de satisfer diversos requisits alhora. En primer lloc, és bastant fiable i, en segon lloc, de mida petita i lleugera i convenient per transportar i transportar. El tercer requisit, potser el més important, és la característica de càrrega que cau, que permet evitar danys al tornavís durant les sobrecàrregues. No és menys important la simplicitat del disseny i la disponibilitat de les peces. Tots aquests requisits compleixen plenament el subministrament elèctric, el disseny del qual es parlarà a continuació.
La base del dispositiu és un transformador electrònic de Feró o Toshibra de 60 vats. Aquests transformadors es venen a les botigues de productes elèctrics i estan dissenyats per alimentar làmpades halògenes amb una tensió de 12 V. Típicament, aquestes làmpades il·luminen els aparadors.
En aquest disseny, el transformador en si mateix no requereix cap alteració, s’utilitza tal com és: dos cables de xarxa d’entrada i dos cables de sortida amb una tensió de 12 V. El diagrama de circuit de l’alimentació és bastant simple i es mostra a la figura 1.

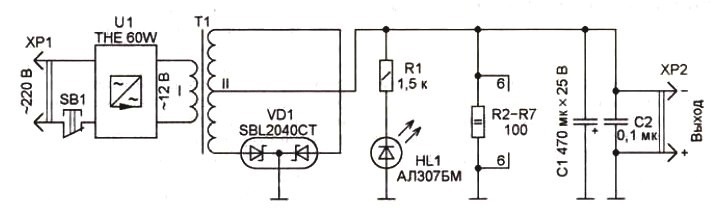

Figura 1. Esquema esquemàtic de la font d’energia
El transformador T1 crea una característica de caiguda de l’alimentació a causa de l’augment de la inductància de dissipació, cosa que s’aconsegueix amb el seu disseny, del qual es comentarà anteriorment. A més, el transformador T1 proporciona un aïllament galvànic addicional de la xarxa, fet que augmenta la seguretat elèctrica general del dispositiu, tot i que aquest aïllament ja es troba en el mateix transformador electrònic U1. Seleccionant el nombre de voltes del bobinat primari, és possible, dins d’uns límits determinats, controlar la tensió de sortida de la unitat en el seu conjunt, cosa que permet utilitzar-la amb diferents tipus de tornavisos.
El bobinat secundari del transformador T1 es realitza amb aixeta des del punt mig, que permet el seu lloc pont de díodes apliqueu un rectificador d'ona de mitja onada només sobre dos díodes. En comparació amb el circuit del pont, la pèrdua d’un rectificador a causa de la caiguda de tensió a través dels díodes és dues vegades menor. Al cap i a la fi, hi ha dos díodes, no quatre. Per tal de reduir encara més la pèrdua de potència dels díodes del rectificador, s'utilitza un conjunt de díodes amb díodes Schottky.
La ondulació de baixa freqüència del voltatge rectificat es suavitza condensador electrolític C1. Els transformadors electrònics funcionen a una alta freqüència, de l’ordre de 40 - 50 KHz, per la qual cosa, a més de les ondulacions amb la freqüència de xarxa, aquestes ondulacions d’alta freqüència també estan presents en la tensió de sortida. Tenint en compte que un rectificador d'ona de mitja onada augmenta la freqüència en un factor de 2, aquestes pulsacions arriben als 100 o més quilohertz.
Els condensadors d'òxids tenen una gran inductància interna, de manera que les pulsacions d'alta freqüència no poden suavitzar-se. A més, simplement escalfaran el condensador electrolític i, fins i tot, la podrien fer inutilitzables. Per suprimir aquestes pulsacions, s’instal·la un condensador ceràmic C2 paral·lel al condensador d’òxid, de poca capacitat i amb una petita inductància intrínseca.
L’indicador de funcionament de l’alimentació pot ser controlat per la brillantor del LED HL1, el corrent a través del qual està limitat per la resistència R1.
Per separat, s'hauria de dir sobre la designació de resistències R2 - R7. El fet és que transformador electrònic Originalment dissenyat per alimentar làmpades halògenes. Se suposa que aquestes làmpades estan connectades al bobinat de sortida del transformador electrònic fins i tot abans que es connecti a la xarxa: altrament, simplement no s’inicia sense càrrega.
Si el transformador electrònic s’inclou a la xarxa en el disseny descrit, la premsa posterior del botó de cargol no la farà girar. Per evitar que això passi en el disseny i es proporcionen resistències R2 - R7. La seva resistència es tria de manera que el transformador electrònic es posa en marxa amb seguretat.
Peces i construcció
L'alimentació es troba en el cas d'una bateria habitual que ha caducat, tret que, per descomptat, encara no s'hagi llençat. El disseny es basa en una placa d'alumini amb un gruix d'almenys 3 mm, situat al centre de la caixa de la bateria. El disseny global es mostra a la figura 2.

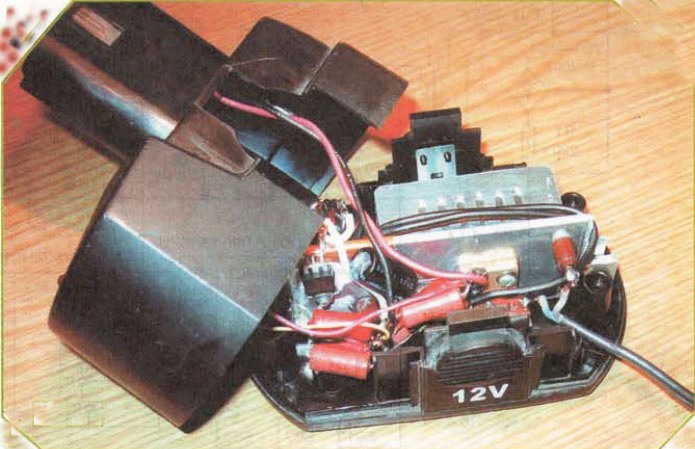

Figura 2. Alimentació d’alimentació per a un tornavís sense fil
Totes les altres parts s’adhereixen a aquesta placa: un transformador electrònic U1, un transformador T1 (d’una banda) i un conjunt de díodes VD1 i totes les altres parts, inclòs el botó d’encesa SB1, de l’altra. La placa també serveix com a cable de tensió de sortida comú, per tant, el conjunt del díode s’instal·la al damunt sense haver-hi posat, tot i que per a un millor refredament s’ha de lubricar la superfície del dissipador de calor del conjunt VD1 amb pasta de transferència de calor KPT-8.
El transformador T1 està fabricat en un anell de ferrita de mida 28 * 16 * 9 a partir del grau de ferrita НМ2000. Aquest anell no és deficient, prou estès, i no han de sorgir problemes amb l'adquisició. Abans d’enrotllar el transformador, primer amb un fitxer de diamants o només un paper de lija, haureu d’aprofitar les vores exteriors i interiors de l’anell i, a continuació, aïllar-lo amb cinta de vernís o cinta FUM que s’utilitza per enrotllar les canonades de calefacció.
Com s'ha esmentat anteriorment, el transformador ha de tenir una gran inductància de fuites. Això s’aconsegueix pel fet que els bobinatges es situen un davant de l’altre, i no l’un sota l’altre. La bobinada primària I conté 16 voltes en dos cables de la marca PEL o PEV-2. El diàmetre del filferro és de 0,8 mm.
El bobinat secundari II s'enrotlla amb un feix de quatre cables, el nombre de voltes 12, el diàmetre del filferro és el mateix que per al bobinat primari. Per assegurar la simetria del bobinat secundari, s’ha de fer en dos fils alhora, més precisament l’arnès. Després del bobinat, com es fa normalment, el començament d’un enrotllament es connecta a l’extrem de l’altra. Per a aquesta bobinada haurà de "fer sonar" el provador.
Com a botó SB1, s’utilitza el microinterruptor MP3-1, en el qual s’activa un contacte tancat normalment.S'instal·la un impulsor a la part inferior de la carcassa de l'alimentació, que es connecta a un botó mitjançant un ressort. L'alimentació està connectada a un tornavís, exactament el mateix que una bateria normal.
Si el tornavís es col·loca ara en una superfície plana, el polsador prem el botó SB1 a través de la molla i l’alimentació s’apaga. Tan aviat com es torna a agafar el tornavís, el botó alliberat encendrà l'alimentació. Només resta tirar el disparador del cargol i funcionarà.
Una mica sobre els detalls
Hi ha pocs detalls sobre l’alimentació. Condensadors és millor utilitzar-ne les importades, ara és encara més fàcil que trobar parts de la producció nacional. El conjunt de díodes VD1 del tipus SBL2040CT (corrent rectificat 20 A, tensió inversa 40 V) es pot substituir per SBL3040CT, en casos extrems, amb dos díodes domèstics KD2997. Però els díodes indicats al diagrama no són un dèficit, ja que s’utilitzen en fonts d’alimentació informàtica, i comprar-los no és cap problema.
S'ha esmentat anteriorment el disseny del transformador T1. Com a LED, HL1 és adequat per a qualsevol persona que estigui a l’abast.
La configuració del dispositiu és senzilla i només ens permet desviar els girs del bobinat primari del transformador T1 per assolir la tensió de sortida desitjada. La tensió d'alimentació nominal dels cargols, segons el model, és de 9, 12 i 19 V. S'hauria d'assolir els girs del transformador T, respectivament, 11, 14 i 20 V.
A l’hora d’escriure aquest article, s’han utilitzat el diagrama i les il·lustracions de la revista RADIO núm. 07 del 2011. L'article "Alimentació d'alimentació per a un tornavís" K. Moroz.
