Interruptor electrònic de pas
L’interruptor del passadís és molt familiar per als electricistes més antics. Ara, aquest dispositiu queda una mica oblidat, així que cal parlar breument sobre l'algorisme de la seva acció.
Imagineu-vos que deixeu una habitació en un passadís en el qual no hi ha finestres. Feu clic a l’interruptor situat a prop de la porta i s’encén la llum del passadís. Convencionalment aquest interruptor s'anomena primer.
Després d’arribar a l’extrem oposat al passadís, abans de sortir al carrer, apagueu els llums pel segon interruptor situat a prop de la porta de sortida. Si algú altre roman a l'habitació, també pot encendre el llum amb el primer interruptor en sortir, i apagar-se amb l'ajuda del segon. En entrar al passadís des del carrer, el llum s’encén pel segon interruptor i ja a l’habitació s’apaga el primer.
Tot i que tot el dispositiu s’anomena interruptor, la seva fabricació requerirà dos interruptors de canvi. Els commutadors convencionals no funcionen aquí. A la figura 1 es mostra un esquema d'un interruptor de corredor.
Figura 1. Interruptor del corredor amb dos interruptors.
Com es pot observar a la figura, el circuit és força senzill. La làmpada s'encén si tots dos interruptors S1 i S2 estan tancats al mateix filferro, tant a la part superior com a la inferior, tal com es mostra al diagrama. En cas contrari, la làmpada està apagada.
Per controlar una font de llum des de tres llocs, no necessàriament una bombeta, es poden tractar diverses làmpades sota el sostre, l’esquema ja és diferent. Es mostra a la figura 2.
Figura 2. Interruptor del corredor amb tres interruptors.
En comparació amb el primer esquema, aquest esquema és una mica més complicat. Hi apareixia un nou element: el commutador S3, que conté dos grups de contactes de commutació. En la posició dels contactes indicats al diagrama, la làmpada s’encén, tot i que normalment s’indica la posició en què s’apaga el consumidor. Però amb aquest esquema, és més fàcil traçar el camí actual a través dels commutadors. Si ara qualsevol d'ells es transfereix a la posició contrària a la indicada al diagrama, la làmpada s'apagarà.
Per traçar el camí actual amb altres opcions per a la posició dels interruptors, n'hi ha prou amb moure el dit segons l'esquema i transferir-los mentalment a totes les posicions possibles.
Normalment, aquest mètode permet tractar esquemes més complexos. Per tant, no es descriu aquí una llarga i avorrida descripció del funcionament del circuit.
Aquest esquema permet controlar la il·luminació des de tres llocs. Es pot utilitzar al passadís, que té dues portes. Per descomptat, es pot argumentar que en aquest cas és més fàcil instal·lar un sensor de moviment modern, que fins i tot vigila si és de dia o de nit. Per tant, durant el dia la il·luminació no s’encendrà. Però, en alguns casos, aquesta automatització simplement no ajudarà.
Imagineu-vos que hi ha un interruptor triple instal·lat a l'habitació. Una clau es troba a la porta principal, una altra a sobre de l'escriptori i una altra a prop del llit. Al cap i a la fi, l’automatització pot encendre la llum quan acabes d’enrotllar d’un costat a l’altre en un somni. Podeu trobar moltes més condicions en què calgui un circuit sense automatització. Aquests interruptors també es diuen passeig, i no només passadissos.
Teòricament, tal interruptor de pas es pot fer amb un gran nombre d’interruptors, però això complicarà molt el circuit, seran necessaris tots els interruptors amb un gran nombre de grups de contacte. Ja només cinc interruptors faran que el circuit sigui inconvenient per a la instal·lació i només entengui els principis del seu funcionament.
I si es necessita un interruptor per al passadís per on entren deu, o fins i tot vint, habitacions? La situació és força real. Aquests corredors són suficients en hotels provincials, dormitoris d’estudiants i fàbriques. Què cal fer en aquest cas?
Aquí és on l’electrònica arriba al rescat. Al cap i a la fi Com funciona un interruptor de pas? Van prémer una tecla: la llum es va encendre i es va encendre fins que en pressioni una altra. Un algorisme d’aquest tipus de funcionament s’assembla al funcionament d’un dispositiu electrònic: un disparador. Podeu llegir més informació sobre els disparadors de la sèrie d'articles “Xips de lògica. 8a part».
Si us poseu en peu i premeu la mateixa tecla, la llum s’encén i s’apagarà alternativament. Aquest mode és similar al funcionament del disparador en el mode de comptatge; amb l’arribada de cada pols de control, l’estat del disparador canvia al contrari.
En aquest cas, en primer lloc, heu de parar atenció al fet que, quan s'utilitza un disparador, les tecles no haurien de tenir una fixació: prou botons, com les tecles de bellesa. Per connectar aquest botó, només necessitareu dos cables i no gaire gruixuts.
I si connecteu un altre botó en paral·lel amb un botó, obtindreu un commutador de pas amb dos botons. Sense canviar res del diagrama del circuit, podeu connectar cinc, deu o més botons. A la figura 3 es mostra el circuit que utilitza el disparador K561TM2.

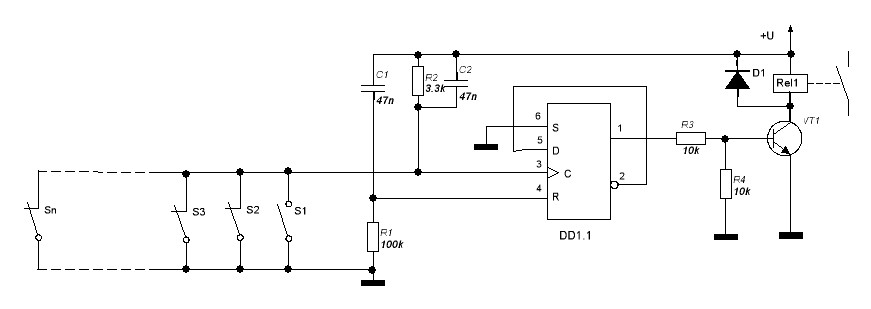

Figura 3. Commutador d’acollida al disparador K561TM2.
El disparador està activat en mode de recompte. Per a això, la seva sortida inversa està connectada a l’entrada D. Aquesta és una inclusió estàndard en què cada pols d’entrada a l’entrada C canvia l’estat del disparador pel contrari.
Els polsos d'entrada s'obtenen prement els botons S1 ... Sn. La cadena R2C2 està dissenyada per suprimir el rebot de contacte i la formació d’un sol pols. En prémer el botó, es carrega el condensador C2. En deixar anar el botó, el condensador es descarrega a través de l'entrada C del disparador, formant un pols d'entrada. D’aquesta manera es garanteix un funcionament clar de tot l’interruptor.
La cadena R1C1 connectada a l’entrada R d’activa proporciona un restabliment a l’engegada inicial. Si no es requereix aquest restabliment, l’entrada R només ha d’estar connectada a un cable d’alimentació comú. Si el deixeu simplement "a l'aire", el disparador percebrà això com un nivell alt i sempre estarà en estat zero. Atès que les entrades RS del disparador són prioritàries, l’aportació de polsos a l’entrada C de l’estat del disparador no es podrà canviar, tot el circuit s’inhibirà, sense funcionar.
Un estadi de sortida que controla la càrrega està connectat a la sortida directa del disparador. L’opció més simple i fiable és un relé i un transistor, tal com es mostra al diagrama. Paral·lelament a la bobina del relé, es connecta un díode D1, que té com a finalitat protegir el transistor de sortida de la tensió d’autoinducció quan el relé Rel1 està apagat.
El xip K561TM2 d'un carcassa conté dos disparadors, un dels quals no s'utilitza. Per tant, els contactes d’entrada d’un disparador inactiu s’han de connectar a un cable comú. Es tracta dels contactes 8, 9, 10 i 11. Aquesta connexió evitarà que el microcircuit no funcioni mal sota la influència de l'electricitat estàtica. Per als microcircuits de l'estructura CMOS, sempre és necessària una connexió. La tensió d’alimentació + 12V s’ha d’aplicar a la 14a sortida del microcircuit i la 7a sortida s’ha de connectar a un cable d’alimentació comú.
Com a transistor VT1, podeu aplicar KT815G, díode D1 tipus 1N4007. El relé és de mida petita amb una bobina de 12V. El corrent de treball dels contactes està seleccionat en funció de la potència de la làmpada, tot i que pot haver-hi qualsevol altra càrrega. El millor és utilitzar relés importats com TIANBO o similars.
La font d’alimentació es mostra a la figura 4.
Figura 4. Alimentació.
La font d’alimentació es realitza segons un circuit de transformadors mitjançant un estabilitzador integrat 7812, proporcionant una tensió constant de sortida de 12V. Com a transformador de xarxa, s'utilitza un transformador amb una capacitat no superior a 5 ... 10 W amb una tensió secundària de 14 ... 17V. El pont de díodes Br1 es pot utilitzar com a tipus KTs407, o assemblar-se a partir de díodes 1N4007, actualment molt freqüents.
Condensadors electrolítics importats com JAMICON o similars. Ara també són més fàcils de comprar que les peces domèstiques.Tot i que l'estabilitzador 7812 té una protecció integrada contra curtcircuits, no obstant això, cal assegurar-se que la instal·lació és correcta abans d'encendre el dispositiu. Aquesta norma no s’ha d’oblidar mai.
L’alimentació elèctrica, realitzada segons l’esquema especificat, proporciona un aïllament galvànic de la xarxa d’il·luminació, que permet l’ús d’aquest dispositiu en habitacions humides, com ara cellers i cellers. Si no es presenta aquest requisit, llavors es pot muntar la font d’energia mitjançant un circuit sense transformador, similar al que es mostra a la figura 5.
Figura 5. Alimentació sense transformador.
Aquest esquema permet abandonar l’ús d’un transformador, que en alguns casos és força convenient i pràctic. Els botons True, i el disseny en conjunt, tindran una connexió galvànica amb la xarxa d’il·luminació. Això no s’ha d’oblidar i seguir les instruccions de seguretat.
La tensió de xarxa rectificada a través de la resistència de llast R3 es subministra al díode Zener VD1 i està limitada a 12V. El ondulador de tensió es suavitza amb el condensador electrolític C1. El transistor VT1 l'activa. En aquest cas, la resistència R4 està connectada a la sortida directa del disparador (pin 1), tal com es mostra a la figura 3.
El circuit muntat a partir de peces reparables no necessita ajust, comença a funcionar immediatament.
Boris Aladyshkin
