Foco LED DIY

Es pot fer un excel·lent focus LED amb les vostres mans, gastant només 257 rubles en el farcit. Fins i tot si no coneixeu l’electrònica ni a la vida no heu soldat una sola placa de circuit imprès amb components de ràdio!

Aquest focus es pot utilitzar amb èxit per a la il·luminació paisatgística d’una caseta d’estiu, per a la il·luminació accentuada d’una casa, per a la il·luminació d’un objecte a una distància de 20-30 m quan s’utilitzen càmeres de vigilància a l’aire lliure ... I molt més per a què!

Però, el més important, el vostre focus consumirà només 6 watts d’energia elèctrica amb una sortida de llum estable quan s’encén en el rang de tensió 85 - 256 Volts.

Anem al negoci. Ens ha agradat molt la làmpada LED Kreonix STD-JCDR-6W-GU10-COB / WW, desenvolupada per enginyers russos i fabricada per Kreonix.

Ho vam provar i vam estar molt satisfets per l’alta lluminositat del LED, el règim de temperatura i el funcionament del controlador (estabilitzador de corrent) a diverses tensions d’alimentació. Després d’això, van recomanar la venda d’aquest llum als nostres socis.

La làmpada va resultar universal. A més d’utilitzar la nova làmpada LED Kreonix STD-JCDR-6W-GU10-COB / WW en llums de sostre girats, en il·luminar nínxols decoratius i en il·luminació interior accentuada, segons la nostra opinió, la làmpada també és adequada per a ús exterior, amb protecció adequada contra influències externes. .

A partir d’aquesta làmpada farem un focus LED amb les nostres pròpies mans.

A diferència dels focus LED llestos, la làmpada Kreonix STD-JCDR-6W-GU10-COB / WW no brilla a 180 graus, escampant una llum preciosa de costat a costat i cap al cel, sinó amb un feix amb un angle d’obertura de 30 graus. Això és el que necessita un focus! Al cap i a la fi, amb la mateixa potència LED, podeu il·luminar objectes situats diverses vegades més enllà.

Com a carcassa, vam utilitzar la carcassa de l'antic focus de sota bombeta halògena 150 watts Però en podeu comprar un de nou. És molt barat. S'ha hagut de desmuntar el focus halògens i treure un cartutx de ceràmica innecessari.

Al centre del estoig, amb segellant de silicona, vam enganxar un nou cartutx sota la tapa GU10. Es va utilitzar cola per no molestar amb la fabricació de fixació mecànica del cartutx. Al cap i a la fi, no teníem màquines i eines especials a mà.

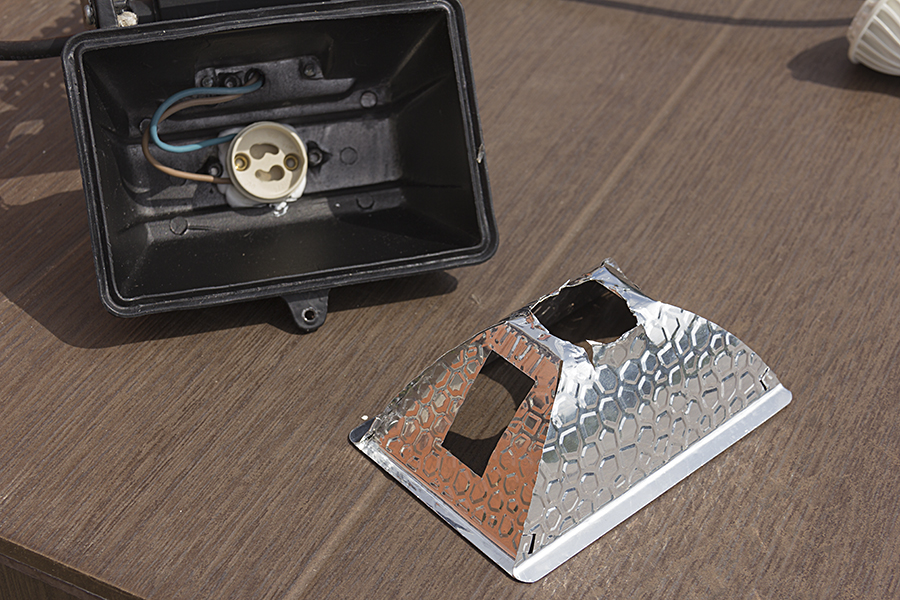

Al centre del reflector de làmina que hi havia al punt de mira, vam tallar un forat amb unes tisores d'ungles per on hauria de passar la base de la làmpada LED Kreonix STD-JCDR-6W-GU10-COB / WW.

Comencem a muntar el focus LED sense esperar que s’ajusti el segellant de silicona. Això es va fer no només a causa de les nostres presses, sinó també per controlar la direcció del flux de llum de la làmpada. A més, la làmpada LED Kreonix STD-JCDR-6W-GU10-COB / WW amb cartutx s'adapta exactament a la carcassa i, quan es tanca el vidre, la premeu lleugerament.

Aquesta és la millor manera de fixar la làmpada amb el cartutx durant la durada de la polimerització del segellant adhesiu!

Vam portar els cables del cartutx a la caixa de muntatge del cos del focus. Però el lloc on el vidre s'uneix al bastidor extraïble s'hauria de segellar addicionalment amb segellant de silicona (transparent). Per si de cas, vam segellar altres filtracions i buits.

Després del muntatge, vam encendre el llum i ens vam alegrar. Vam fer un focus LED amb característiques molt notables! Per cert, hi ha prou espai en el cas per a dues làmpades LED, si les instal·leu una al costat de l’altra. Però ara no necessitem tanta brillantor.

Immediatament després del muntatge, si el clima no plou, vam muntar el nou focus LED en un pal, el vam connectar a la línia de relés fotogràfica i esperàvem la nit per comparar la llum casolana amb els focus LED de 10 watts FL-10 instal·lats a la fàbrica ...

... No ens va decebre! El feix estret de la làmpada Kreonix STD-JCDR-6W-GU10-COB / WW va traspassar la foscor aproximadament 5 vegades més lluny que el FL-10 més gran, destacant el que necessitàvem.

I més. Podeu comprovar la qualitat del segellat de la caixa després de la pluja: no hi hauria condensació a l’interior del vidre.

Yuri Shurchkov
