Llum LED de faixa casolana



Llum LED de faixa casolanaEl tema de la il·luminació LED és, recentment, un dels més populars. En la majoria dels casos, a Internet, entre fonts de llum casolanes, he hagut de trobar llums fabricades amb leds separats i instal·lades en una carcassa defectuosa làmpada d’estalvi d’energia juntament amb l’alimentació.

Aquesta disposició permet l'ús d'una làmpada LED en lloc d'una làmpada incandescent convencional sense cap alteració de la làmpada. Cal reconèixer la complexitat relativa com un inconvenient d'aquest disseny. fabricació de PCCque sol tenir la forma d’un cercle. A la Fig. Es mostra un exemple d'implementació d'una làmpada LED casolana feta de LEDs individuals. 1.

Al mateix temps, avui en dia han guanyat popularitat molt àmplia. tira de led. Però, per regla general, s’utilitzen principalment per a il·luminació decorativa i molt rarament, com a il·luminació. Tanmateix, si no és per a la il·luminació principal, aleshores per a la il·luminació local de determinades zones, l'ús de tires LED pot ser força efectiu. Per tant, avui parlarem de crear una senzilla làmpada casolana basada en tira LED.

Làmpada LED casolana feta de LEDs individuals

Fig. 1.Làmpada LED casolana feta de LEDs individuals


Tira LED - Es tracta d'una "placa de circuit imprès" flexible sobre la qual es troben els LED sense marcs i resistències limitants de corrent. El disseny de la cinta permet tallar-ne les peces necessàries, segons els requisits específics. A prop de la línia de tall hi ha coixinets de contacte als quals es solden els cables d'alimentació. Al revers, s'aplica un film adhesiu a la banda LED. Les més populars són les cintes alimentades a 12V.

Al mateix temps vaig ordenar a ebay.com una tira LED impermeable 5050 SMD LED Strip (Fig. 2).

Franja LED 5050 SMD de color blanc

Fig. 2Banda LED LED Impermeable 5050 SMD

Aquesta franja LED presenta les següents característiques: angle d’emissió de llum - 120 graus; tensió d’alimentació - 12V; consum de corrent - 1,2A per 1 metre; flux lluminós - classe de protecció 780-900 Lm / m - IP65

Durant gairebé un any la cinta va estar en ralentí, però quan el llast electrònic (llast electrònic) per segona vegada va "volar" a la làmpada fluorescent que s'utilitzava per il·luminar el lloc de treball a prop de l'ordinador, em vaig adonar que necessitava canviar per maneres més modernes d'organitzar la il·luminació.

Per exemple, s'utilitza la mateixa làmpada fallada per a làmpades fluorescents de 8 W amb una longitud de 30 cm. La seva conversió a la "versió LED" és molt simple.

Desmuntem la làmpada, retirem el llast electrònic i enganxem una tira LED a la superfície interior de la làmpada. Un total de sis segments amb tres LEDs a cada segment, o un total de 18 LED, instal·lats amb un interval de 15 mm entre ells (Fig. 3).

Vista general d’una làmpada LED casolana

Fig. 3 Vista general d’una làmpada LED casolana

No cal llençar els llastos electrònics defectuosos; la placa de circuit imprès es pot utilitzar per a la unitat d’alimentació de la nostra làmpada. I no només el tauler, sinó també alguns dels seus components (per descomptat, sempre que es mantinguin intactes), per exemple, un pont de díodes. Aprofitem amb més detall la unitat d’alimentació.

Per alimentar els LED, cal utilitzar fonts d'alimentació amb estabilització actual. En cas contrari, els LED s’escalfaran gradualment fins a una temperatura crítica, que inevitablement conduirà a la seva fallada.

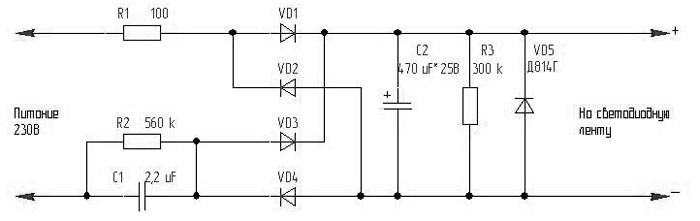

La solució més senzilla i òptima en el nostre cas seria utilitzar una font d’alimentació sense transformador amb un condensador de llast (Fig. 4).

Esquema d'una font d'alimentació sense transformador amb condensador de llast

Fig. 4 Esquemafont d'alimentació sense transformador amb condensador de llast

La tensió de la xarxa s'aconsegueix mitjançant un condensador de llast C1 i s'alimenta a un rectificador muntat als díodes VD1-VD4.Des del rectificador, es subministra una tensió constant al filtre llisant C2.

Les resistències R2 i R3 s’utilitzen per descarregar ràpidament els condensadors C1 i C2, respectivament. El Resistor R1 limita el corrent en el moment d’encendre’s, i el díode Zener VD5 limita la tensió de sortida de l’alimentació a un nivell de no més de 12V en cas d’obtenir una banda LED.

L’element principal d’aquest circuit, que requereix càlcul, és el condensador C1. Segons la seva valoració, es determina el corrent que pot proporcionar l'alimentació elèctrica. La manera més fàcil de calcular és utilitzar una calculadora especial.

El corrent màxim, segons les dades del passaport, per a una longitud d’un segment d’una tira LED de 30 cm hauria de ser d’1,2 A / 0,3 = 400 mA. Per descomptat, no heu d'encendre els LED amb el màxim de corrent.

Vaig decidir limitar-lo a aproximadament 150 mA. Amb aquest corrent, els LED proporcionen una brillantor òptima (per percepció subjectiva) amb poc escalfament. Introduint les dades inicials a la calculadora, obtenim el valor del condensador C1 igual a 2.079 μF (Fig. 5).

Càlcul del condensador per al circuit d’alimentació elèctrica d’una làmpada LED casolana

Fig. 5 Càlcul del condensador per al circuit d’alimentació elèctrica d’una làmpada LED casolana

Triem la qualificació de condensador estàndard més propera respecte al càlcul. Serà un valor nominal de 2,2 uF. La tensió per a la qual està dissenyat el condensador ha de ser com a mínim de 400V.

Després de calcular el condensador de llast i seleccionar els elements del circuit d’alimentació d’energia, els col·loquem al tauler del llast electrònic defectuós. És recomanable eliminar totes les parts innecessàries (excepte el pont de quatre díodes). L'aparició de la placa d'alimentació es mostra a la Fig. 6.

L’aparició de la placa d’alimentació

Fig. 6L’aparició de la placa d’alimentació

Connectem la tira LED a l’alimentació, enceneu-lo a la xarxa i comproveu que la làmpada casolana estigui en funcionament.

Després de muntar i comprovar el funcionament de l'alimentació elèctrica, instal·leu-la al carcassa i poseu la làmpada actualitzada de la banda LED en lloc de funcionar continuament (Fig. 7).

Llum LED de faixa casolana

Fig. 7 llum de faixa casolana LED

Atenció! Aquest circuit d’alimentació no té transformació i no té aïllament galvànic de la xarxa elèctrica. Durant la instal·lació i posada en funcionament, cal respectar les normes de seguretat estrictament. La font d’alimentació s’ha d’instal·lar en una carcassa de material aïllant, cal assegurar la impossibilitat de tocar les seves parts en viu durant l’operació de la làmpada.

Mikhail Tikhonchuk

Consulteu també a electro-ca.tomathouse.com:

  • Potència de tira LED
  • Com triar una font d’alimentació per a leds
  • Fonts d’energia LED de banda
  • Com es fa un LED a partir d’una làmpada fluorescent compacta
  • Com esbrinar la potència d’una tira LED

  •

    Comentaris:

    # 1 va escriure: | [cotització]




    és millor agafar el codificador a 630V


    Comentaris:

    # 2 va escriure: Miquel | [cotització]




    konder :)

    Quin? Si és de 2,2 uF, a 400V hi ha més que suficient. Si és de 470 uF, la tensió per sobre de 12 a causa del díode zener no augmentarà per sobre d'aquest llindar fins i tot en cas que es trenqui una cinta.


    Comentaris:

    # 3 va escriure: | [cotització]




    Si la làmpada funciona per a un PC, deixeu que el PC usb i us doni la seva potència, ja fa molts anys que treballa per a mi.


    Comentaris:

    # 4 va escriure: Andrey | [cotització]




    Ni un sol equip ...
    A més, la càrrega de ports USB també és retroil·luminada, ho sento, és una bogeria. Tot i que, si la "placa base" no és una llàstima, bé, a tota velocitat, per endavant.


    Comentaris:

    # 5 va escriure: Dima | [cotització]




    I quins díodes s’utilitzen al rectificador?


    Comentaris:

    # 6 va escriure: Miquel | [cotització]




    Diodes amb tensió inversa d'almenys 400V.


    Comentaris:

    # 7 va escriure: Igor | [cotització]




    És millor agafar el condensador a 630V, ja que 220V és la tensió actual de la xarxa, l’amplitud de la xarxa és d’uns 311V.
    Però realitzarem un simple càlcul d'eficiència (eficiència)

    la cinta consumeix 0,15A a partir de 12v

    12 * 0,15 = 1,8 W

    a la xarxa, el dispositiu consumeix el mateix 0,15A (dispositiu sense transformador)

    220 * 0,15A = 33W

    Eficiència 1,8 / 33 = 0,05

    L'adaptador pot ajudar, tanmateix, als rars de 12V.


    Comentaris:

    # 8 va escriure: Eugène | [cotització]




    Igor,
    Què passa amb la llei de conservació de l’energia?


    Comentaris:

    # 9 va escriure: | [cotització]




    Igor, en el càlcul necessita tenir en compte coeficient esquemes que és menys unitats.


    Comentaris:

    # 10 va escriure: Àlex | [cotització]



    Comentaris:

    # 11 va escriure: | [cotització]




    Crec que les llums defectuoses no són estranyes. És una llàstima llençar-la, reparar-la; no hi ha temps. Es descriu un mètode senzill per restaurar una lluminària per obtenir un resultat excel·lent i fiable.


    Comentaris:

    # 12 va escriure: Miquel | [cotització]




    Alex (comentari. Núm. 10) per utilitzar kits ja preparats per alimentar 30 cm de tira LED només és una tonteria ...


    Comentaris:

    # 13 va escriure: | [cotització]




    Miquel,
    D’on va sorgir el valor nominal 470uF (considerat per vosaltres com a alternativa:

    "Si és de 2,2 uF, llavors 400V és més que suficient. Si 470 uF, llavors ..."


    Comentaris:

    # 14 va escriure: Miquel | [cotització]




    Què vol dir on ??? No es planteja cap alternativa, al circuit, dos condensadors C1 - 2.2 microfarads - es tracta d’un condensador BALLAST (apagant), i C2 - 470 microfarads - és un electròlit per suavitzar la ondulació de la tensió rectificada després del pont del díode. El voltatge d’aquest condensador és suficient per 25V, perquè A la banda LED s’obté un voltatge d’uns 12V. I per protegir aquest condensador en cas de trencament de la tira LED (en aquest cas, aquest condensador pot ser superior a 220V) està dissenyat el díode Zener D814G.


    Comentaris:

    # 15 va escriure: | [cotització]




    Hola, em volia preguntar: quin és el poder dissipat de les resistències?


    Comentaris:

    # 16 va escriure: | [cotització]




    Hola, he muntat aquest circuit, però la resistència R1 100 ohms és molt calenta, és possible treure-la del circuit?


    Comentaris:

    # 17 va escriure: Electricista | [cotització]




    Vladimir, en principi, és possible. Però, a jutjar per la font, hi hauria d’haver una resistència no encesa 100però endavant 10 Ohm. El més probable és que hi hagi un error tipogràfic al diagrama :(


    Comentaris:

    # 18 va escriure: Alexey | [cotització]




    La làmpada és maca, la vaig muntar jo mateix, però en lloc de cinta recomano tenir millor la gamma Armstrong amb LED OSRAM, un 30 per cent més de llum en comparació amb els epistars de Samsung i altres escombraries xineses. Per al bany muntat al perfil AVD-2071. Va resultar molt bé, els fixadors van posar una estúpida cantonada de paret 1,5 mm i la van penjar al damunt. Hi haurà temps per publicar un article detallat ....


    Comentaris:

    # 19 va escriure: | [cotització]




    Hola Si us plau, algú pot respondre? Aleshores, què necessiteu exactament una resistència de 100 ohms o igual a 10, quina potència necessiteu per posar resistències? Es pot activar aquest circuit sense càrrega?


    Comentaris:

    # 20 va escriure: Electricista | [cotització]




    Alexandre10 ohm
    Si s’encén sense càrrega, aleshores la capacitat del condensador 470 uF s’ha d’elevar a 400V.


    Comentaris:

    # 21 va escriure: | [cotització]




    Si us plau, digueu-me com calcular C1, la calculadora per l’enllaç no funciona, a la cerca només hi ha càlculs per calcular els conders per iniciar els motors.


    Comentaris:

    # 22 va escriure: andy78 | [cotització]




    Serge, He corregit l'enllaç a la calculadora.


    Comentaris:

    # 23 va escriure: | [cotització]




    Si us plau, digueu-me, és possible segons aquest esquema encendre la cinta d'almenys un metre de llarg? Entenc que Conder haurà de prendre aproximadament 10 IFF. Però, què passarà amb la resistència R1 i el díode Zener? (Un metre consumeix 1A)


    Comentaris:

    # 24 va escriure: Gat | [cotització]




    Disculpo la pregunta possiblement estúpida.
    El vostre circuit està dissenyat per a una corrent de 150mA i el corrent màxim d’estabilització del díode Zener d814g és de només 29mA. Fallarà si no hi ha cap càrrega en forma de banda LED. I després d'ell és el Conder C2, si és a 25V.
