Exemples de disposició de punts de venda, interruptors i llums a la cuina: consells útils

La cuina és una de les habitacions més difícils en matèria de reparació. Està complet de diversos electrodomèstics, per als quals convé preveure en l’etapa de planificació no només el seu lloc de col·locació permanent, sinó també com estaran connectats a la xarxa elèctrica i com de convenient utilitzar-los. De vegades, els errors en la planificació poden fer malbé la impressió de la feina feta, i refer o no tenir temps, i sovint només són costosos.

Per on començar? Per descomptat, amb una planificació adequada de la ubicació de les preses elèctriques, els interruptors i els llums a la zona dels mobles de cuina incorporats. En aquest article, considerarem alguns dels esquemes més habituals de col·locació de punts de venda per connectar electrodomèstics, interruptors i llums integrats a la cuina, analitzarem les seves característiques, avantatges i desavantatges i oferirem recomanacions per al seu ús i millora. Sempre podeu afegir i modificar alguna cosa.

El primer arranjament de preses i interruptors a la cuina

Ara els residents i els nous pobladors instal·len massivament cuines que són boniques, modernes, però mires el resultat final i veus que les elèctriques es fan al nivell dels soviètics, els cordons pesen (de llums, campanes, microones, etc.), hi ha un sòcol, el doble màxim i en un lloc així que no està clar per què ella, perquè de nou, necessiteu un cable extensible perquè tot funcioni correctament.

Nois, ho entenc tot, el cap en aquests moments sempre està ple d’un mar d’informació (fontaneria, rajoles, instal·ladors, etc.), però una gran petició és per a tu, trucar o convidar a un electricista amb experiència que t’oferiria moltes solucions per fer que la cuina moderna es vegi de tots. costats del modern i no crec que fos necessari fer alguna cosa per comoditat, i el temps ja ha passat.

Així, quant als circuits elèctrics per a la cuina. He acumulat diverses fotografies que complementaria i corregirien, basant-me en la meva experiència treballant amb electricitat posant a la cuina:

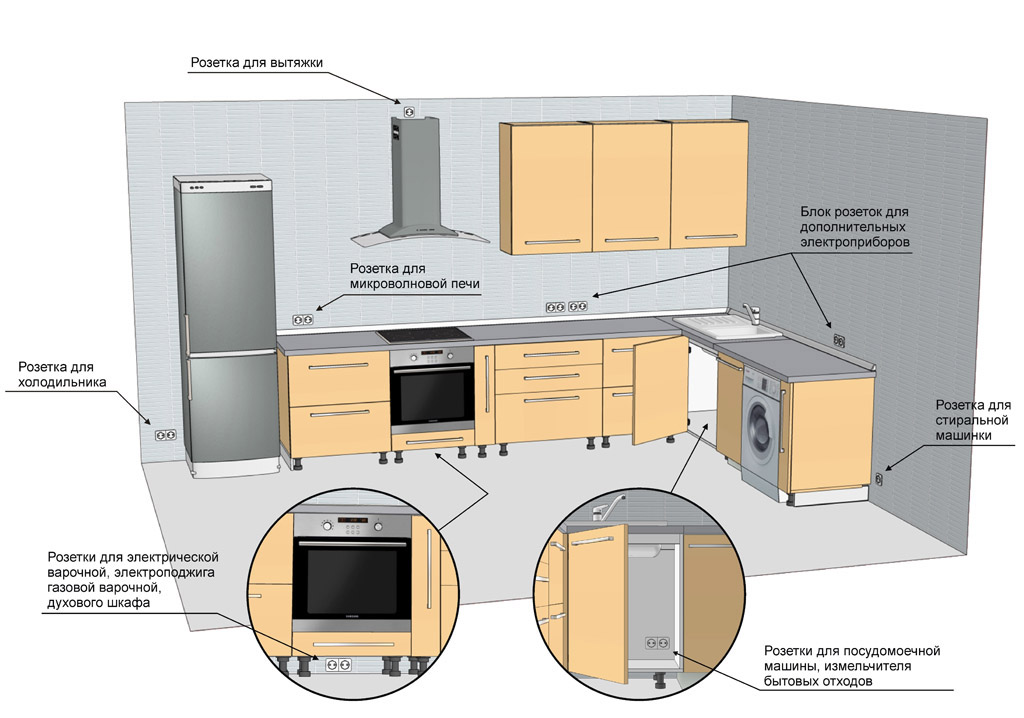

Disposició de preses i interruptors nº 1 (per ampliar, feu clic a la imatge)

1. Presa per al microones. Al diagrama hi ha dos d’ells, un a sobre dels armaris, i l’altre al soterrani de la cuina. De fet, el cordó dels forns de microones és molt curt, d’uns 50 cm, per tant, en aquesta realització, haureu d’utilitzar un cable d’allargament, cosa que no és aconsellable. Una opció més correcta és utilitzar una presa oculta, que s’ha de col·locar a la paret més a prop de la part dreta del microones, on gairebé tots els forns de microones tenen una obertura. D’aquesta manera s’eliminarà el cable d’extensió i el cordó en si no serà visible.

2. Socket per caputxes. Aquesta opció és incorrecta perquè de nou, un cordó curt de la caputxa i el més important, si hi ha instal·lat un conducte de plàstic, la presa amb un endoll interferirà amb un ajustament ajustat a la paret. L’opció correcta, la sortida ha de situar-se darrere de la caputxa decorativa (vertical) del capó mateix, més a prop del centre de manera que l’endoll no interfereixi amb el conducte. El punt superior de la sortida és el límit superior dels armaris de la paret o més sovint, lleugerament per sota del límit superior (segons quina disposició de la cuina hi haurà a la zona del capó).

3. L'interruptor dels accessoris. És necessari, és poc ambigu, el principal és trobar un lloc adequat i convenient per a la seva gestió. En aquesta versió de l’esquema, no és convenient tant pel que fa al control, com també pel que fa a la col·locació, per exemple, al seu lloc pot haver-hi baranes de sostre per penjar un estri de cuina, tasses i altres coses. El situaria a la part central, destacant un dels mòduls que hi ha a sota en un bloc de tres punts de sortida. L’interruptor es pot instal·lar amb una o dues tecles (il·luminació de les parts esquerra i dreta de la superfície de treball).

4.Interruptor de xopper. Podeu organitzar una altra fila de dues sortides + interruptor picador (més a l'esquerra d'aquesta unitat) a la cantonada dreta de la superfície de treball (a sobre de la rentadora).

5. La nevera. Sovint passa que el frigorífic no estigui integrat a la cuina, sinó que estiguin separats, per tant és millor col·locar la sortida oculta a la seva part inferior, a la zona del compressor. Hi ha una altra opció de col·locació, per sobre de la nevera, però tingueu en compte que sovint el cordó de la nevera és tan llarg que no és suficient per arribar a la part superior.

6. Què més es pot localitzar. La il·luminació sota la visera dels armaris superiors, la il·luminació dels mateixos armaris, hi ha instal·lat un televisor. Això també requereix una gestió i energia de la xarxa.

El segon arranjament d’endolls, interruptors i llums a la cuina

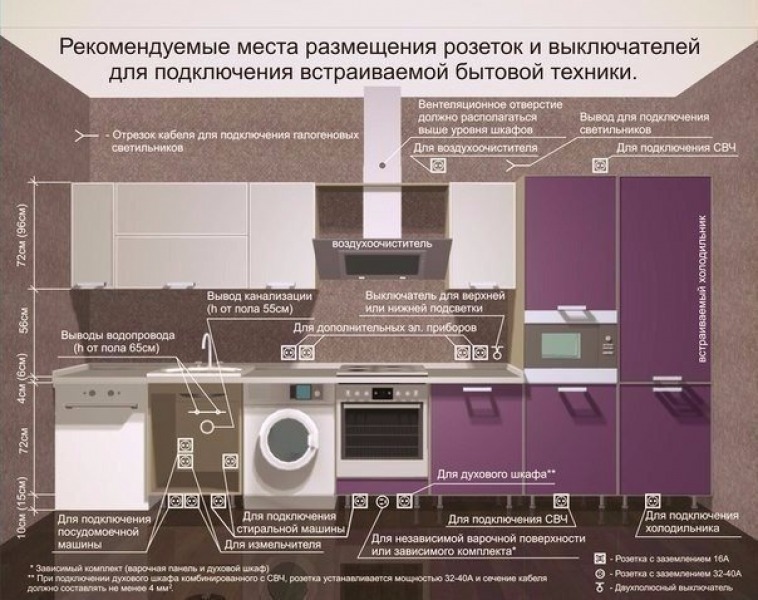

Disposició de preses i interruptors núm. 2 (per ampliar, feu clic a la imatge)

1. Presa per a la nevera. Es pot col·locar a la paret de darrere del refrigerador a la zona del compressor o al soterrani de la cuina a la dreta del refrigerador. En aquesta versió del circuit, no es té en compte la probabilitat que la nevera es pugui instal·lar directament a la cantonada i que la sortida pugui obrir-se contra la paret extrema del refrigerador.

2. Socket per caputxes. Al meu parer, és molt elevat i serà visible des del costat. De manera més correcta, la sortida ha de situar-se darrere de la coberta decorativa (vertical) del capó mateix, més a prop del centre perquè la presa no interfereixi amb el conducte. El punt superior de la sortida és el límit superior dels armaris de la paret o més sovint, lleugerament per sota del límit superior (segons quina disposició de la cuina hi haurà a la zona del capó).

3. Presa per a la rentadora. Instal·lació sense èxit, el cordó en si i la presa de la rentadora seran visibles. A més, interferirà en el fet que en aquest lloc es pugui instal·lar un moble o altres mobles de bany. El seu lloc és a l'esquerra de la rentadora al soterrani de la cuina. És completament possible instal·lar una presa impermeable de sobrecàrrega amb IP44 (presa amb coberta protectora).

4. La picadora. La presa de sortida està al seu lloc, però, com es controlarà? Jo crearia un interruptor per a la rectificadora en un bloc de 4 punts de sortida a la part central de la cuina, destacant un dels mòduls que hi ha a sota.

5. Il·luminació per sobre del lavabo. No es troba en el diagrama, però el llum de fons és desitjable. La llum del capó s’enfosquirà, la llum del candelabre tampoc estarà disponible, perquè es crea una ombra a partir del cos humà. L'interruptor per controlar aquesta làmpada es pot col·locar en un bloc de preses per sobre de la rentadora, afegint-hi un altre mòdul.

6. Què més es pot localitzar. Rentaplats integrats. La il·luminació sota la visera dels armaris superiors, la il·luminació dels mateixos armaris, hi ha instal·lat un televisor. Això també requereix una gestió i energia de la xarxa.

El tercer esquema de cablejat, la col·locació d’endolls i interruptors sota la cuina

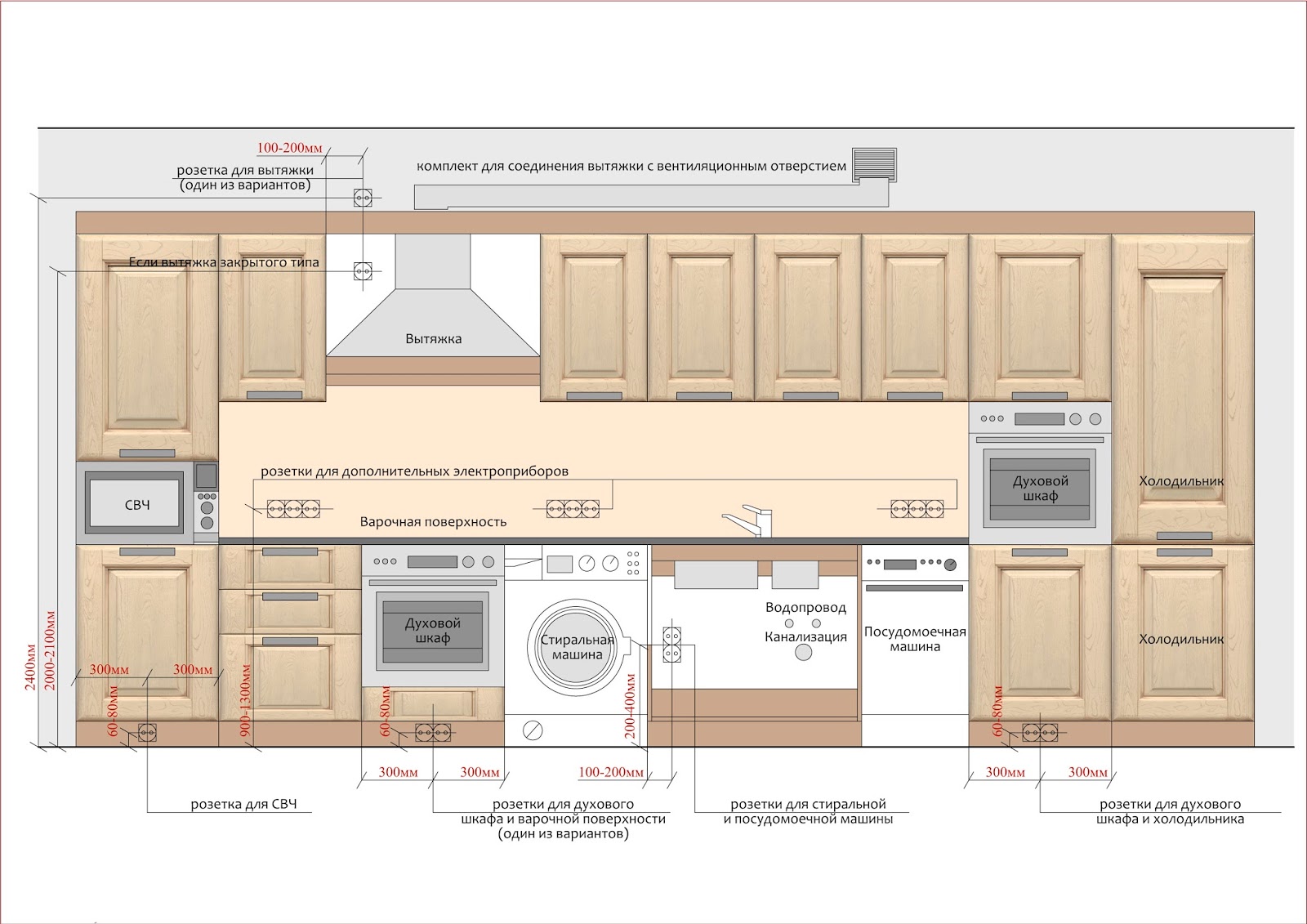

Disposició de preses i interruptors nº 3 (per ampliar, feu clic a la imatge)

Aquest esquema és molt similar a les dues opcions considerades anteriorment. Què tenim:

1. La presa per al forn de microones (microones). Al diagrama hi ha dos d’ells, un a sobre dels armaris, i l’altre al soterrani de la cuina. De fet, el cordó dels forns de microones és molt curt, d’uns 50 cm, per tant, en aquesta realització, haureu d’utilitzar un cable d’allargament, cosa que no és aconsellable. Una opció més correcta és utilitzar una presa oculta, que s’ha de col·locar a la paret més a prop de la part dreta del microones, on gairebé tots els forns de microones tenen una obertura. D’aquesta manera s’eliminarà el cable d’extensió i el cordó en si no serà visible.

2. Socket per caputxes. Aquesta opció és incorrecta perquè de nou, un cordó curt de la caputxa i el més important, si hi ha instal·lat un conducte de plàstic, la presa amb un endoll interferirà amb un ajustament ajustat a la paret. L’opció correcta, la sortida ha de situar-se darrere de la caputxa decorativa (vertical) del capó mateix, més a prop del centre de manera que l’endoll no interfereixi amb el conducte. El punt superior de la sortida és el límit superior dels armaris de la paret o més sovint, lleugerament per sota del límit superior (segons quina disposició de la cuina hi haurà a la zona del capó).

3. Interruptor de tallador. La presa de sortida està al seu lloc, però, com es controlarà la picadora? Jo crearia un interruptor per a la rectificadora en un bloc de 4 punts de sortida a la part central de la cuina, destacant un dels mòduls que hi ha a sota.

4. La nevera. Sovint passa que el frigorífic no estigui integrat a la cuina, sinó que estiguin separats, per tant és millor col·locar la sortida oculta a la seva part inferior, a la zona del compressor. Hi ha una altra opció de col·locació, per sobre de la nevera, però tingueu en compte que sovint el cordó de la nevera és tan llarg que no és suficient per arribar a la part superior.

5. Preses a la cantonada esquerra. No estan al diagrama, però jo afegiria un parell per a un bullidor, cuina lenta o la mateixa torradora.

6. El commutador per als accessoris sobre una superfície de treball. És necessari, és poc ambigu, el principal és trobar un lloc adequat i convenient per a la seva gestió. El col·locaria a la part central (a sobre de la rentadora), destacant un dels mòduls que hi ha a sota en un bloc de dues sortides.

7. Què més es pot localitzar. Il·luminació dels mateixos armaris, un televisor. Això també requereix una gestió i energia de la xarxa.

El quart esquema de cablejat i la ubicació dels punts de venda a la zona dels mobles de cuina

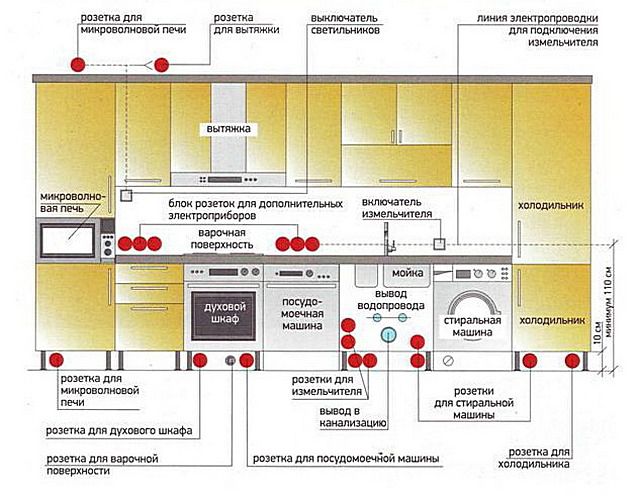

Disposició de preses i interruptors núm. 4 (per ampliar, feu clic a la imatge)

L’esquema en molts aspectes no és lògic i no està clar qui va donar vida (clients pobres i instal·ladors, es van trencar gairebé el cap). Què tenim:

1. La presa per al forn de microones (microones). Una tonteria completa! D’acord, vaig haver de tallar un forat a la paret posterior de l’armari inferior, fer una ranura al taulell, però com connectar el cordó des del microones? Quan muntem la cuina o quan es cuina la cuina? En general, una endevinalla. L’opció correcta és utilitzar una presa oculta a la mateixa entrada de microones. Cal deixar la presa de sortida a la paret més propera a la part dreta del microones, on gairebé tots els forns de microones tenen una obertura.

2. Socket per caputxes. També tonteries, només en un pla estètic. A qui li agradarà la visibilitat de la presa pròpia, el tap i el cordó enganxats al mateix? L’opció correcta, la sortida ha de situar-se darrere de la caputxa decorativa (vertical) del capó mateix, més a prop del centre de manera que l’endoll no interfereixi amb el conducte. El punt superior de la sortida és el límit superior dels armaris de la paret o més sovint, lleugerament per sota del límit superior (segons quina disposició de la cuina hi haurà a la zona del capó).

3. La picadora. Aquí no es proporciona en absolut. No hi ha cap endoll, ni cap mètode de control (en forma de commutador o de botó polsador). Jo crearia un interruptor per a la picadora en un bloc de 3 punts de sortida a la part central de la cuina, destacant un dels mòduls que hi ha a sota.

4. La nevera. Sovint passa que el frigorífic no estigui integrat a la cuina, sinó que estiguin separats, per tant és millor col·locar la sortida oculta a la seva part inferior, a la zona del compressor. Hi ha una altra opció de col·locació, per sobre de la nevera, però tingueu en compte que sovint el cordó de la nevera és tan llarg que no és suficient per arribar a la part superior.

5. Preses per al forn i fogons. Al diagrama, tots els endolls no estan ubicats correctament, s'han de situar al soterrani de la cuina. Hi ha lloc per a ells i no cal espatllar els mobles. De fet, aquest és gairebé un axioma i probablement qualsevol mesurador o dissenyador en sàpiga. Per què està tan pintat aquí que no ho entenc? Sembla que al final del dibuix, el circuit recordava que sense electricitat la tècnica no funcionava i es pintava de manera que així fos.

6. El commutador per als accessoris sobre una superfície de treball. Al diagrama, les làmpades no es proporcionen, però sense que sigui difícil, una dona de casa dirà això. Però, a més, cal preveure la seva gestió. Recomano instal·lar un commutador que s’ajusti bé a una unitat de punts de venda al damunt del taulell. Podeu col·locar-lo a la dreta (a sobre del rentaplats) destacant un dels mòduls que hi ha a sota en un bloc de tres punts de sortida.

7. Presa per a la rentadora. És possible on es pinta (el sòcol ha d’estar amb l’índex IP44), però és millor de nou, al soterrani de la cuina, a la dreta o a l’esquerra de la màquina.

8.Presa per al rentaplats. Tot està bé a la imatge, però hi ha prou cable per arribar a aquest lloc (endolls sota l’aigüera)? Com en el cas de la rentadora, el millor és col·locar-lo al soterrani a la dreta o a l’esquerra del metro.

7. Què més es pot localitzar. Il·luminació dels mateixos armaris, un televisor. Això també requereix una gestió i energia de la xarxa.
