Detenedors de cablejat en tipus de cablejat domèstic
Qualsevol equip elèctric està creat per funcionar amb una certa energia elèctrica, segons el corrent i la tensió de la xarxa. Quan el seu valor es fa més gran que la norma dissenyada, es produeix un mode d'emergència.
Per evitar la possibilitat de la seva formació o eliminar la destrucció d’equips elèctrics, es demana protecció. Es creen sota les condicions específiques d’un accident.
Característiques de la protecció del cablejat domèstic d’alta tensió
L’aïllament de la xarxa elèctrica domèstica es calcula sobre el valor límit de la tensió lleugerament per sobre d’un quilovolt i mig. Si creix més, llavors una descàrrega de guspires comença a penetrar a través de la capa dielèctrica, que es pot convertir en un arc que forma un foc.
Per evitar el seu desenvolupament, creen proteccions que funcionen segons un dels dos principis:
1. Desconnectar el circuit elèctric d’una casa o apartament d’alta tensió;
2. L'eliminació del potencial perillós de sobretensió de l'àrea protegida a causa de la seva ràpida redirecció al contorn del sòl.
Amb un lleuger augment de la tensió a la xarxa, també se’ls demana que esmenin la situació. estabilitzadors de diversos dissenys. Però, en la seva majoria, estan creats per mantenir els paràmetres de funcionament de l’alimentació en un rang limitat de la seva regulació a l’entrada, i no com a dispositiu de protecció. Les seves capacitats tècniques són limitades.
Al cablejat domèstic, la tensió pot augmentar:
1. durant un període relativament llarg, quan es produeix una crema zero en un circuit trifàsic i el potencial neutre canvia en funció de la resistència dels consumidors connectats aleatòriament;
2. impuls a curt termini.
El relé de control de tensió tracta el primer tipus de mal funcionament. Supervisa constantment els paràmetres d’entrada de la xarxa i quan arriben al punt de fixació superior, desconnecta el circuit de l’alimentació fins que s’elimina l’accident.
Les raons per a l’aparició d’impulsos de sobretensió a curt termini poden ser dues situacions:
1. apagament simultani de diversos consumidors potents a la línia de subministrament quan la subestació del transformador no té temps per estabilitzar immediatament el sistema;
2. Llamp a equips elèctrics de línies elèctriques, subestacions o cases.
La segona opció per al desenvolupament d’un accident és el perill més gran que en els casos anteriors. La força del corrent llamp arriba a quantitats enormes. En càlculs mitjans, es pren a 200 kA.
En colpejar a la terminal aèria i durant el funcionament normal de la protecció contra llamps de l’edifici, flueix el llamp cap a llaç de terra. En aquest moment, a tots els conductors adjacents, per la llei de la inducció, s’indueix un EMF, el valor del qual es mesura en quilovolts.
Pot aparèixer fins i tot en cablejat desconnectat de la xarxa i cremar els seus equips, inclosos televisors costosos, frigorífics i ordinadors.
Els llamps poden colpejar una línia elèctrica a l’altura de l’edifici que l’alimenta. En aquesta situació, els detinguts de línia funcionen normalment, disminuint la seva energia al potencial terrestre. Però no són capaços d’eliminar-lo completament.
Una part del pols d’alta tensió al llarg dels cables del circuit connectat s’estendrà en totes les direccions possibles i arribarà a l’entrada de l’edifici d’apartaments, i d’ell - a tots els dispositius connectats per cremar els seus llocs més febles: motors elèctrics i components electrònics.
Com a resultat, obteníem dues opcions per danyar els equips elèctrics domèstics costosos en un edifici residencial amb l’eliminació normal de les conseqüències d’un llampec al llamp del nostre propi edifici o línia elèctrica amb protecció estàndard.La conclusió se suggereix: cal establir-los protecció automàtica contra descàrregues de pols.
Tipus de supressores per cablejat domèstic
Per a treballar en diferents condicions, es crea un assortiment d'aquest tipus de proteccions: difereix pel seu disseny, materials emprats i tecnologia de treball.
Els principis de la formació de l'element base de l'arrestador
Quan es crea una protecció contra sobretensions, es tenen en compte les capacitats tècniques de diverses solucions de disseny. Per als detinguts carregats de gas, és característic que, després del pas de l’impuls de descàrrega, suportin el flux d’un corrent addicional de magnitud propera a la càrrega de curtcircuit. S'anomena corrent d'acompanyament.
Els antirrestos, proporcionant un corrent de seguiment de l'ordre de 100 ÷ 400 amperis, poden convertir-se en font d'incendi i no proporcionar protecció. No es poden instal·lar per protegir l’aïllament de la ruptura entre cap fase de treball i zero de protecció. Els models d'altres tipus de detinguts funcionen de forma fiable dins de la xarxa de 0,4 kV.
En el cablejat de casa, la protecció contra sobretensions té prioritat aparells varistors. En condicions de funcionament normals de la instal·lació elèctrica, creen corrents de fuga molt petits de fins a diversos mil·límetres, i durant el pas de l’impuls d’alta tensió, les tensions es transfereixen al mode túnel el més ràpidament possible quan siguin capaços de passar fins a milers d’amperis.
Classes d'aïllament de sobretensió del cablejat elèctric de la llar per a tensió de sobretensió
L’equip elèctric dels edificis residencials es crea en quatre categories, que s’indiquen amb números romans IV ÷ I i es caracteritzen per la sobretensió màxima admissible de 6, 4, 2,5 i 1,5 quilovolts. En aquestes zones, es dissenya la protecció contra sobretensions.
A la literatura tècnica s’anomenen "SPD"això significa dispositiu de protecció contra sobretensions. Els fabricants d’equips elèctrics amb finalitats de màrqueting han introduït una definició més comprensible per a persones habituals: limitadors. Es poden trobar altres noms a Internet.
Per tant, per no confondre’s en la terminologia que s’utilitza, es recomana referir-se a les característiques tècniques dels dispositius, i no només al seu nom.

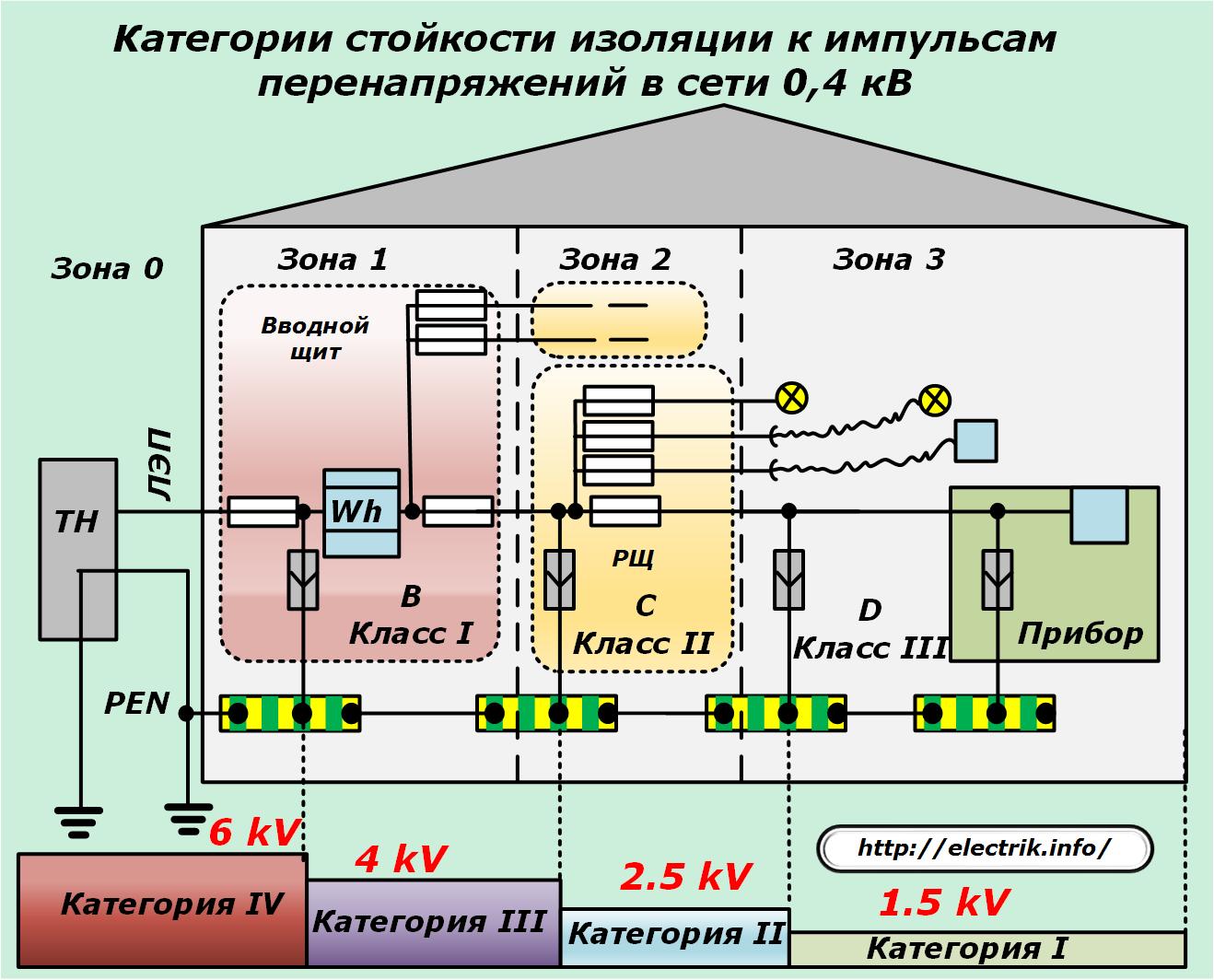

Els principals paràmetres de la relació entre les categories de resistència d’aïllament i les zones de perill d’edificació i l’aplicació de les tres classes de SPD per a elles ajudaran a comprendre la figura següent.
Demostra que un impuls de 6 quilovolts pot provenir de la subestació del transformador al llarg de la línia elèctrica fins al panell d’entrada. El seu valor ha de reduir els supressors de sobreeixidor de classe I a la zona 1 a quatre kV.
Al quadre de distribució de la zona 2, funciona un limitador de classe II, reduint la tensió a 2,5 kV. Dins d'una sala d'estar amb la zona 3, un SPD de la classe III proporciona una reducció de pols final de fins a 1,5 quilovolts.
Com podeu veure, les tres classes de limitadors funcionen de forma comprensiva, seqüencial i de forma alternativa redueixen el pols de sobretensió fins a un valor acceptable per a l’aïllament del cablejat.
Si almenys un dels elements constitutius d'aquesta cadena de protecció resulta defectuós, tot el sistema fallarà i es produirà una fallada d'aïllament al dispositiu final. Cal utilitzar-les de forma exhaustiva i, durant el funcionament, es requereix que comprovi la condició tècnica de la condició tècnica almenys per una inspecció externa.
Selecció de varistors per a diferents classes de supressors de sobretensió
Els fabricants d’equips del dispositiu SPD subministren models varistors seleccionats segons les característiques de tensió actual. El seu aspecte i els seus límits de funcionament es mostren al gràfic corresponent.
Cada classe de protecció té la seva pròpia tensió i corrent d'obertura. Només podeu instal·lar-los al vostre lloc.
Principis per a la formació de detonadors
Per protegir la línia elèctrica de l'apartament, es poden utilitzar diversos principis per connectar un SPD:
1. en fase;
2. fora de fase;
3. combinats.
En el primer cas, es compleix el principi longitudinal de protegir cada filferro contra sobretensions respecte al bucle de terra i, en el segon, el transvers entre cada parell de cables. A partir de la recopilació de dades estadístiques sobre el tractament de falles i la seva anàlisi, es va revelar que les surgències fora de fase que es produeixen creen més danys i per tant es consideren les més perilloses.
El mètode combinat permet combinar els dos mètodes anteriors.
Opcions de connexió per a supressors de sobretensió del sistema de posada a terra TN-S

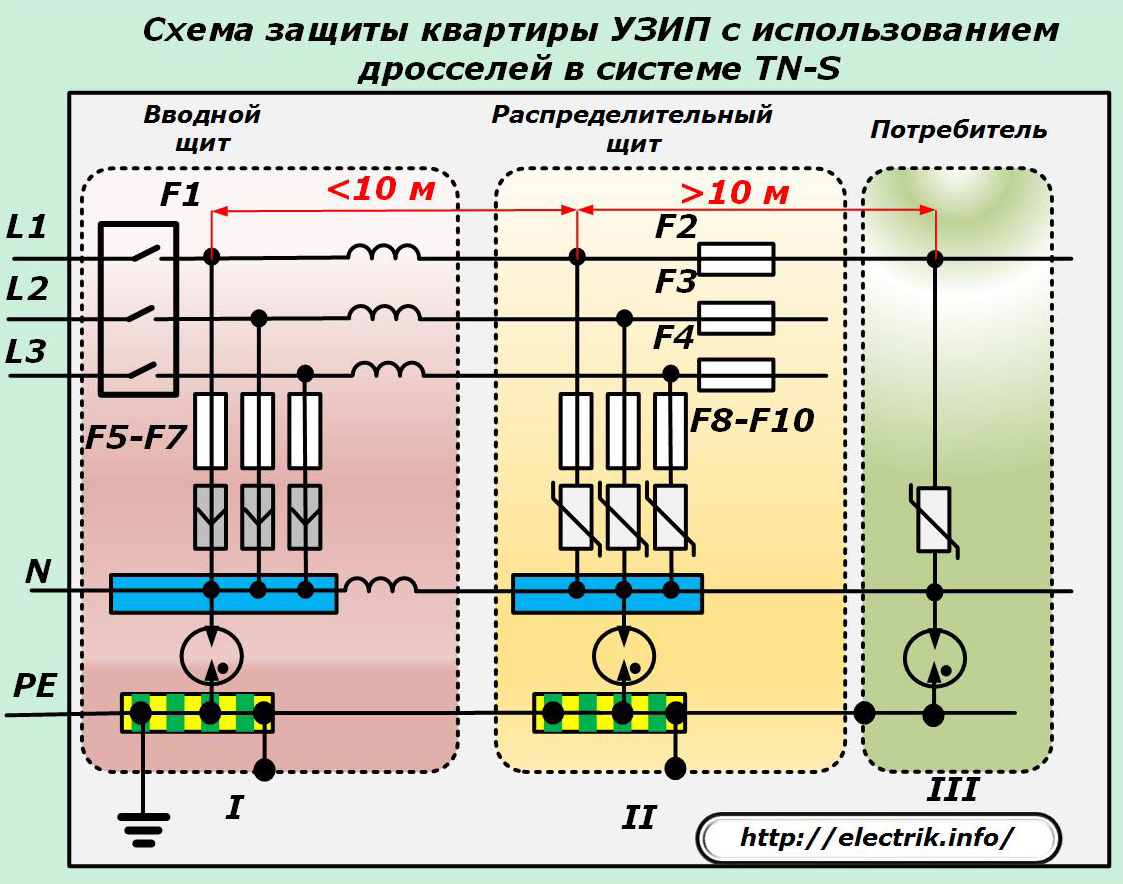

Circuit amb SPD electrònic i arrestadors

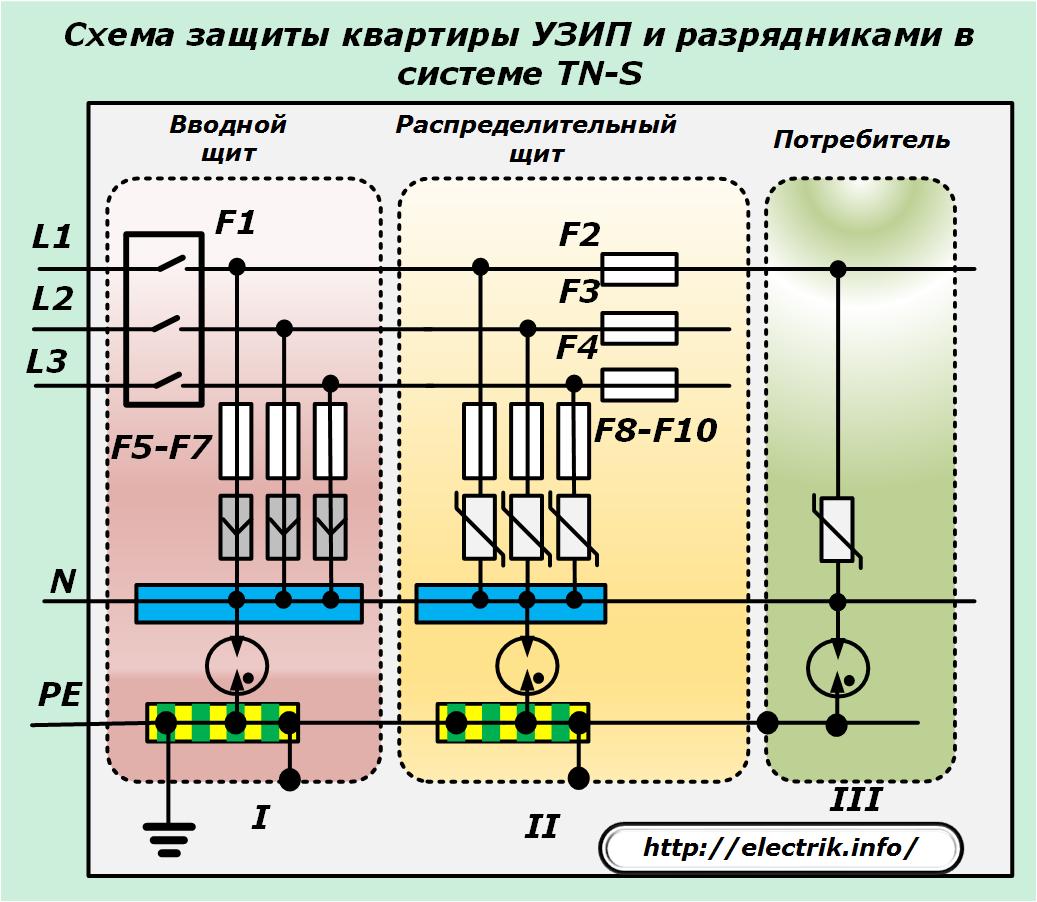

En aquest esquema, els detonadors de les tres classes eliminen els polsos de sobretensió entre les fases de la línia i el zero de treball N al llarg de les cadenes filferro. La funció de reduir les sobretensions de mode comú s’assigna als arrestadors d’una determinada classe a causa de la seva connexió entre el zero de treball i la protecció.
Aquest mètode permet desconnectar galvanicament PE i N entre ells. La posició neutra de la xarxa trifàsica depèn de la simetria de les càrregues de fase aplicades. Sempre té algun tipus de potencial, que pot anar des de fraccions fins a diverses desenes de volts.
Si els sistemes d’alimentació amb càrrega polsada funcionen al sistema, les interferències d’alta freqüència d’aquestes es poden transmetre a través de l’equiparació potencial i els circuits de posada a terra a través del conductor PE a dispositius electrònics sensibles, interferint en el seu treball.
La inclusió de detinguts en aquest cas redueix l’impacte d’aquests factors a causa d’un millor aïllament galvànic que els limitadors electrònics en varistors.

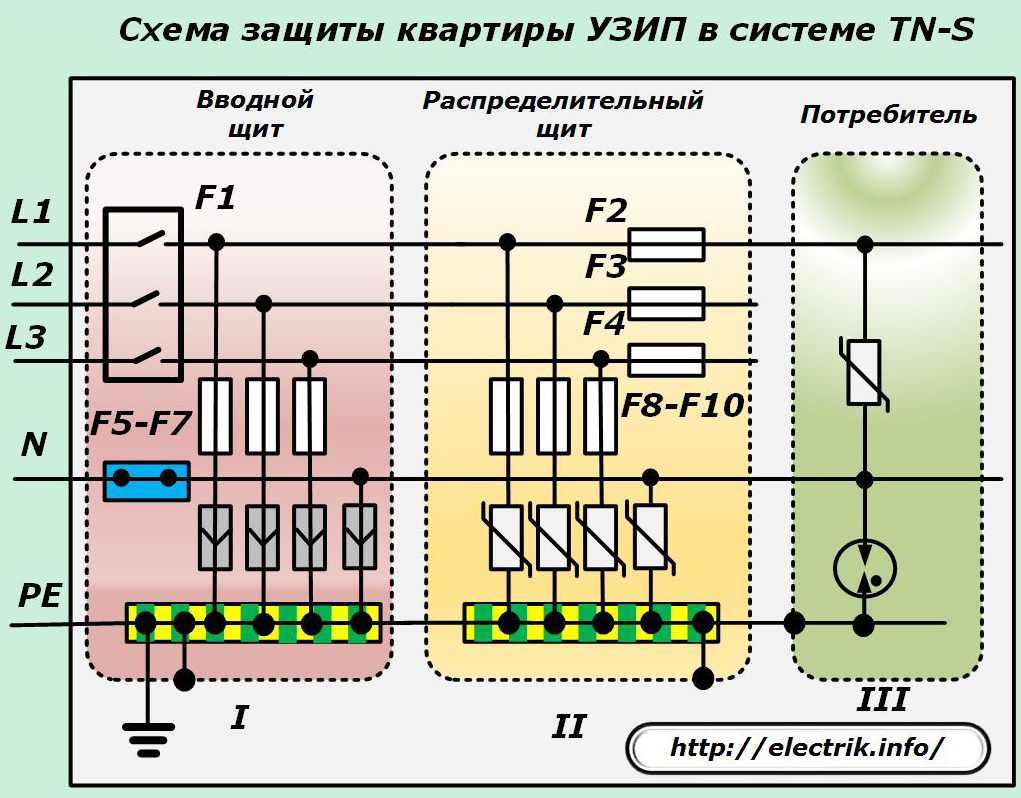

Circuits amb SPD electrònica a les classes de protecció I i II
En aquest esquema, la protecció contra les tensions d’impuls a les plaques d’entrada i distribució només es fa amb un arrestador electrònic.
Eliminen totes les sobretensions de mode comú (qualsevol cable relatiu al bucle de terra).
A la classe III, el circuit anterior funciona amb un arrestador electrònic i un buit d'espurna, proporcionant protecció (fil a fil) per a l'usuari final.
Característiques de l’ús de diversos models d’arrestadors tenint en compte la seqüència de cascades
Durant el funcionament de les etapes de protecció contra les sobretensions, la coordinació i coordinació són necessàries. Es realitza eliminant els esglaons sobre un cable a una distància de més de 10 metres.
Aquest requeriment s’explica pel fet que quan un pol d’alta tensió amb una forma d’ona escarpada entra al circuit a causa de la resistència inductiva dels conductors, se’n produeix una caiguda de tensió. S’aplica de seguida a la primera cascada, provocant-se el foc. Si no es compleix aquest requisit, s'eviten els passos quan la protecció no funciona correctament.
El casc principal es connecta amb el mateix principi.
Quan es troba a prop de les característiques de disseny de l'equip, aleshores s'inclouen artificials trossos d'aïllament del tipus de pols artificialment al circuit, creant una cadena de retard. La seva inductància s'ajusta dins de la microgenia de 6 a 15 segons el tipus d'energia emprada a l'edifici.
Al diagrama es mostra una variant d'aquesta connexió amb un arranjament proper dels panells d'entrada i distribució i la instal·lació remota dels consumidors finals.
Per muntar un accelerador en aquest sistema, cal tenir en compte la seva capacitat per operar de forma fiable sota les càrregues creades i suportar els seus valors limitants.
Per a la comoditat del servei, es pot col·locar una protecció de sobretensió juntament amb dispositius d’acceleració en un blindatge de protecció independent que connecta seqüencialment el dispositiu d’entrada a la centraleta principal de la casa.

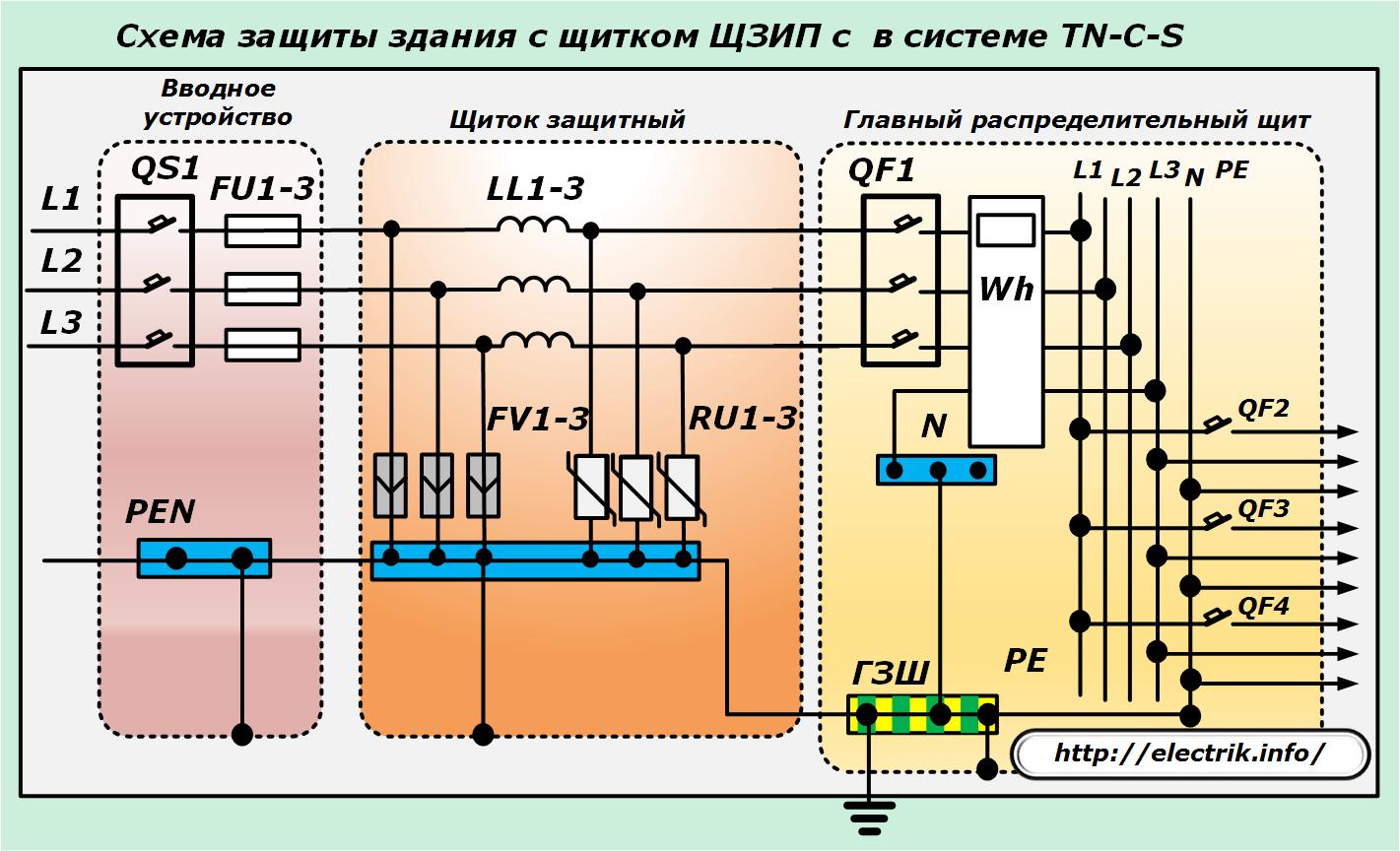

Una de les opcions per a una execució similar per a un edifici fet segons el sistema de posada a terra TN-C-S es mostra al diagrama següent.
Amb aquesta instal·lació, es poden situar les tres classes de limitadors en un sol lloc, la qual cosa és convenient per al manteniment. Per fer-ho, és necessari muntar els trossos dividits en sèrie entre els estadis de protecció.
Estructuralment, el dispositiu d’entrada, la centraleta principal i l’escut de protecció amb aquest mètode de muntatge del circuit s’han de situar el més a prop possible.
La disposició combinada de SPDs i reactors en un sol lloc: un blindatge de protecció permet excloure l’entrada d’impulsos de sobretensió ja a l’equip de commutació principal, en què està separat el conductor PEN.
La connexió de cables d’alimentació al MES té característiques: s’han d’establir pels camins més curts, evitant el contacte conjunt per seccions del circuit protegit i sense proteccions.
Els fabricants moderns estan actualitzant contínuament els seus dissenys SPD mitjançant integrants d’aïllament polsat integrats. Van fer possible no només situar els passos de protecció a un rang proper sobre el cable, sinó també combinar-los en una unitat separada.
Ara al mercat, tenint en compte la implementació d’aquest mètode, hi ha dissenys de SPDs de classes combinades I + II + III o I + II. La companyia russa Hakel produeix un assortiment diferent de models d'aquests arrestadors.
Es creen per a diferents sistemes de posada a terra dels edificis, funcionen sense instal·lar nivells addicionals de protecció, però requereixen el compliment de determinades especificacions d’instal·lació al llarg de la longitud del cable connectat. En la majoria dels casos, hauria de ser inferior a 5 metres.
Per al funcionament normal d’equips electrònics i per protegir-lo d’interferències d’alta freqüència, es produeixen diversos filtres, que inclouen els SPD de classe III. Cal que estiguin connectats al bucle de terra mitjançant un conductor PE.
Característiques de la protecció dels electrodomèstics complexos contra impulsos de sobretensió
La vida d’una persona moderna dicta la necessitat d’utilitzar diversos dispositius electrònics que processin i transmetin informació. Són molt sensibles a interferències i pulsions d’alta freqüència, no funcionen bé o generalment fallen quan apareixen. Per eliminar aquest mal funcionament, es fa servir una presa de terra individual del estoig del dispositiu, anomenat funcional.
Està separat elèctricament del conductor de protecció PE. Tanmateix, quan el llamp impacta contra la protecció del raig entre la presa de terra d'un edifici o línia i un dispositiu electrònic funcional, un corrent de descàrrega flotarà al llarg del circuit terrestre, causat per un pols de sobretensió aplicat a alta tensió.
Es pot eliminar igualant els potencials d’aquests circuits mitjançant la instal·lació d’un arrestador especial entre ells, que igualarà les potencialitats dels circuits en cas d’accidents i proporcionarà un aïllament galvànic en condicions de funcionament quotidianes.
Hakel Digging també s’especialitza en la producció d’aquests arrestadors.
Requeriment addicional de protecció contra curtcircuit
Tots els SPD s’inclouen al circuit per igualar potencials entre les seves diferents parts en situacions crítiques. Cal tenir en compte que ells mateixos, malgrat la presència de protecció tèrmica incorporada per a varistors, poden danyar-se i convertir-se en una font de curtcircuit, que es converteix en un incendi.
La protecció contra varistors pot fallar si se sobrepassa la tensió nominal durant molt de temps, per exemple, a causa d’una crema a zero en una xarxa de subministrament trifàsica. Els descarregadors, a diferència dels electrònics, no estan completament equipats amb protecció tèrmica.
Per aquests motius, tots els dissenys SPD estan protegits addicionalment per fusibles que funcionen durant sobrecàrregues i curtcircuits. Tenen un disseny complex complex i són molt diferents dels models amb una inserció fusible simple.
No sempre es justifica l’ús de disjuntors per a situacions d’aquest tipus: es veuen danyats per impulsos de raig quan es produeix la soldadura de contactes d’alimentació.
Utilitzant el circuit de protecció d’un SPD amb fusibles, cal observar el principi de creació de la seva jerarquia mitjançant mètodes de selectivitat.
Com veiem, per tal d’assegurar una protecció fiable del cablejat elèctric domèstic contra les sobretensions, és necessari abordar detingudament aquesta qüestió, analitzar la probabilitat d’accidents en el règim de disseny tenint en compte el sistema de posada a terra i seleccionar els detinguts més adequats.
