Com connectar un regulador de tensió al cablejat domèstic

L’electricitat que arriba als nostres apartaments està estrictament regulada per la legislació d’estàndards estatals. D’acord amb els requisits de la Comissió Electrotècnica Internacional per a la xarxa 220, es permet la desviació de la tensió d’alimentació dins d’un ± 10% del valor nominal o de 242 a 198 volts.

Fins i tot una difusió de les lectures no sempre afecta favorablement el funcionament de dispositius electrònics domèstics sensibles i de làmpades incandescents simples i corrents que s’utilitzen a la il·luminació. Les empreses de distribució d’electricitat utilitzen subestacions transformadores amb línies elèctriques que subministren electricitat a cada casa i apartament.

Sovint, quan es carreguen les línies, es produeix una situació quan el voltatge màxim ja està establert al transformador i només el seu límit inferior arriba al darrer consumidor. Si la càrrega augmenta encara més en qualsevol instal·lació, aleshores al final de la línia ja no és possible mantenir els requisits regulatoris: s'ha esgotat la potència de la subestació del transformador. La xarxa de 380 volts funciona segons els mateixos principis.

El cas donat explica el funcionament de les instal·lacions elèctriques en condicions ordinàries. De fet, el subministrament d’electricitat als edificis residencials, especialment als hiverns freds i a les zones rurals, es pot reduir significativament.

És possible corregir la situació actual amb la qualitat de l’electricitat per a cada propietari d’una casa o apartament amb l’ajuda de dispositius que estabilitzen els principals paràmetres elèctrics de la xarxa, molt àmpliament disponibles a la venda.

Com funciona el regulador de tensió

El principi del seu funcionament es basa en la transformació de l’energia elèctrica entrant al valor òptim de la tensió de sortida, que alimentarà els dispositius domèstics.

Durant la transformació, l'estabilitzador pot funcionar en un dels modes següents:

1. baixar l'amplitud;

2. simple transferència;

3. augmentar la tensió.

En el segon cas, el transformador simplement converteix un harmònic en un altre sense canviar la seva amplitud. Això consumeix energia, que es gasta inútilment en equips de calefacció.

Per a això, els fabricants doten determinats models amb una funció de bypass posant un interruptor a la carcassa de l’instrument que permet a l’operador tancar tota la part d’energia de l’equip de l’operació. L’acció inversa s’activa al dispositiu.

Funcions de disseny

Les característiques tècniques dels diferents estabilitzadors de tensió poden variar significativament entre si en:

• el poder transmès a través d'ells;

• valor mínim i màxim dels valors d’entrada;

• un conjunt de funcions addicionals.

Això permet un enfocament diferenciat de l’elecció d’un model adequat a les condicions específiques d’un determinat consumidor.

Tipus d’estabilitzadors de tensió

Segons el principi d’acció, els fabricants d’equips produeixen models que combinen la transformació de l’electricitat amb mecanismes servo, el control del relé i l’ús de tecnologies de semiconductors. Podeu llegir sobre el dispositiu i les funcions, recomanacions per a la seva selecció aquí.

Sortida del terminal

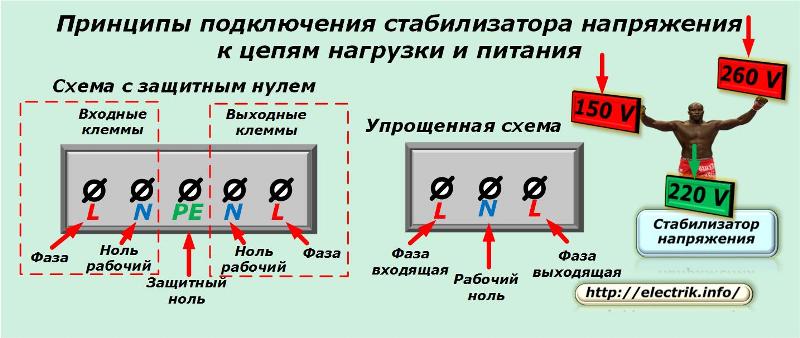

Segons els seus propòsits i dispositius, els estabilitzadors poden tenir diverses maneres de connectar circuits i càrregues de potència. La imatge mostra dues variants comunes de blocs terminals per a models monofàsics.

En un circuit amb un zero de protecció, el conductor PE està connectat al terminal mitjà. Els zeros de treball són adequats per a terminals adjacents i els cables de fase es canvien en posicions extremes.Per connectar els circuits d’entrada, s’utilitza la meitat esquerra i els circuits de sortida es munten al costat dret.

Aquesta disposició s’assembla a l’algoritme de la nostra escriptura i lectura: d’esquerra a dreta, per la qual cosa és fàcil de recordar.

Per a circuits sense zero de protecció, la banda terminal es simplifica: en ella, normalment el zero de treball s’integra dins de la caixa i només queda tres contactes per connectar els circuits:

• fases de la cadena de subministrament;

• treball zero total;

• sortint de la fase estabilitzant.

En els models més senzills i de poca potència, els circuits d’entrada es poden connectar amb un cable amb un connector, i per connectar els consumidors s’utilitzen les preses directament al dispositiu.

No obstant això, les lleis enumerades no són normes vinculants i a cada dispositiu es poden aplicar algunes funcions específiques que el fabricant estipula a la documentació tècnica.

S’ha de tenir especial cura en connectar cables quan es treballa amb estabilitzadors de tensió trifàsics.

Selecció de seients

La potència de sortida de l'estabilitzador determina la seva mida. Es poden col·locar petits dispositius mòbils sobre una taula a prop d’equips electrònics de treball. Altres estructures més grans requereixen una instal·lació estacionària a la paret, en un nínxol o al terra.

Un transformador de treball s’escalfa. Cal eliminar calor d'ella. Per tant, cal situar l'estabilitzador de tensió perquè totes les seves obertures de ventilació siguin lliures per assegurar el màxim intercanvi d'aire dins de la carcassa per eliminar calor.

L’aire humit, la pols, a prop de líquids inflamables i inflamables, la temperatura elevada afecten negativament el rendiment de tots els dispositius elèctrics. S’ha de tenir en compte la influència d’aquests perjudicials i evitar la ubicació de l’estabilitzador en un soterrani humit, garatge, àtic no escalfat.

L'elecció de la ubicació està afectada per la longitud de les línies de cable per a l'alimentació i la connexió de càrrega. L’òptima pot ser la ubicació de l’estabilitzador a prop del panell de distribució d’entrada a l’apartament o a la casa.

Esquemes de connexió per a estabilitzadors monofàsics

Un enfocament racional del subministrament elèctric de l’apartament permet seleccionar entre tots els consumidors d’electricitat un grup que realment necessita paràmetres estabilitzats. Pot ser:

• TV

• equipament d’oficina;

• una nevera;

• dispositius de comunicació.

Els electrodomèstics, l’element principal dels quals són els TEN de calefacció, per exemple, un bullidor elèctric o la part d’energia d’una caldera elèctrica, no es poden connectar a l’estabilitzador. Funcionaran sense ell, però una mica més ràpid o més lent, cosa que no és especialment crítica.

Esquema de connexió d’un consumidor a un regulador de tensió

A l'interior del tauler, després del taulell, es configura la forma de protecció autòmat diferencial (Podeu utilitzar un RCD i un interruptor de circuit).

A partir d’ells, els cables de fase i zero s’alimenten per cable als terminals d’entrada de l’estabilitzador. La carcassa del dispositiu està connectada a un autobús residencial separat PE, situat al tauler d'apartaments.

La fase i el zero de funcionament dels terminals de sortida de l'estabilitzador van a parar al consumidor, i el zero de protecció se li subministra des del bus PE.

La imatge mostra una manera de connectar un ordinador sense indicar connexions en una presa elèctrica.

Esquema de connexió dels consumidors a tota la casa a un regulador de tensió

Considereu una versió simplificada quan terra protectora no s'utilitza i per connectar l'estabilitzador s'utilitza un terminal del zero de treball. El nombre de grups de consumidors es reduirà condicionalment a tres.

En aquest cas, després de les proteccions, es crea un bus zero que funciona a la centraleta. Tots els consumidors s’alimenten d’ella, inclòs un regulador de tensió. El cable de fase d’alimentació adequada de la protecció està connectat al terminal d’entrada de l’estabilitzador i el cable de sortida a la sortida.El seu segon extrem és introduït a l'escut per a la connexió paral·lela de les càrregues.

Tots els consumidors distribuïts en grups estan connectats mitjançant interruptors situats al taulell d'apartaments.

Si l'estabilitzador utilitza dos terminals per funcionar a zero, el circuit canviarà de la manera següent:

• el bus zero funcionant romandrà connectat als consumidors, però es desmantellarà la seva connexió amb proteccions;

• el fil zero de la protecció del blindatge d’apartaments s’envia al terminal d’entrada del zero de treball de l’estabilitzador, tal com es fa al diagrama anterior.

Esquemes de connexió per a consumidors trifàsics

Com a regla general, els estabilitzadors trifàsics són claus per blocs amb els seus blocs terminals per a cada bloc. El circuit de commutació dels seus circuits de càrrega i potència es pot realitzar de diverses maneres.

Connexió dels consumidors a un estabilitzador trifàsic

Aquí es mantenen tots aquells principis que es descriuen als esquemes anteriors. Només els consumidors domèstics monofàsics haurien de distribuir-se uniformement i connectar-los en grups a diferents blocs estabilitzadors de tensió per crear-hi una càrrega simètrica.

Els dispositius amb tensió trifàsica s’han de protegir dels possibles accidents a la xarxa amb els seus disjuntors.

Aquest esquema de connexió és més adequat per a edificis on funcionen potents motors elèctrics trifàsics. Però, en condicions domèstiques, és un cas bastant rar, i un estabilitzador trifàsic és car. Si falla, tots els consumidors hauran de canviar d’alimentació elèctrica sense ell.

A la vida quotidiana, podeu aplicar un altre principi d’estabilització de tensió per a la connexió d’aparells elèctrics d’una xarxa trifàsica.

Esquemes de connexió de consumidors trifàsics mitjançant estabilitzadors monofàsics

Els electrodomèstics solen consumir força menys energia que els seus homòlegs industrials. Per tant, per normalitzar els paràmetres de xarxa, es permet utilitzar tres reguladors de tensió idèntics de la càrrega corresponent per a una xarxa monofàsica.

Si utilitzen la separació del zero de treball, l'esquema núm. 1 següent és adequat per a la seva connexió.

Al damunt, per millorar la visibilitat de la informació, no es mostra el bus del conductor PE de protecció i es mostra de manera simplificada la connexió dels estabilitzadors.

El zero de treball després de les proteccions ubicades al tauler de distribució de la casa s’eleva als terminals d’entrada de cada estabilitzador. El seu bus està format per connexió paral·lela des dels terminals de sortida dels tres dispositius. Els zeros de treball s’envien a tots els consumidors mitjançant nuclis de cable des d’aquest bus.

El terminal de fase d’entrada de cada estabilitzador està connectat al terminal corresponent del dispositiu de protecció i el terminal de sortida està connectat a un grup d’interruptors que subministren als consumidors.

La combinació de zeros de treball entrants i sortints directament sobre el cos estabilitzador a simple vista simplifica l'esquema, però, per a determinats models, aquesta tècnica pot interrompre l'execució d'algorismes de control individuals, especialment quan es produeixen condicions d'emergència. Per això, els fabricants fan aquesta separació.

Si no veuen cap motiu per emetre un terminal addicional, ells mateixos també simplifiquen el disseny. A continuació es descriu l'esquema núm. 2 per connectar aquests estabilitzadors als consumidors de càrrega trifàsica.

Per acabar, vull cridar l’atenció que tots els circuits es donen per familiaritzar-se amb els principis de funcionament i la connexió d’estabilitzadors de tensió. Per tant, no tenen molts dispositius de commutació, caixes de connexions, socs i altres dispositius necessaris per a la instal·lació i el funcionament.

Per crear un circuit de treball, cal tenir en compte característiques específiques addicionals del cablejat de la casa, el tipus d'estabilitzador seleccionat i la presència de dispositius de protecció.
