Com es realitza el marcatge durant el cablejat
Un capatàs de la casa, que planeja reparar un electricista al seu apartament o completar la seva posada en una casa en construcció, ha de pensar en primer lloc en la tecnologia de l'obra que ve i la seqüència de les seves etapes, inclosa la disposició del cablejat. En cas contrari, com demostra la pràctica, es produeixen errors greus que requereixen la inversió de fons i temps addicionals.
Què significa la paraula marcatge?
Si ens dirigim a l'aclariment del verb "marcar" el diccionari explicatiu de la llengua russa, llavors ho explica com a mesura, marcatge, designació de la mida d'alguna cosa.
Pel que fa al cablejat, així com a qualsevol sistema tècnic, això vol dir que, per marcar, heu de tenir:
1. objecte: un edifici d'una casa o local d'apartaments en què caldrà posar cables elèctrics;
2. encarnat projecte de treball pla de màster.
En altres paraules, el procés de marcatge significa transferir dibuixos de paper preparats prèviament pel projecte directament als elements estructurals de l’edifici (parets, sòl, sostre) per a la posada de rutes per cable i filferro, muntatges de sortides, accessoris, interruptors, caixes de connexions.
Els propietaris de determinats llocs d’enginyeria elèctrica publiquen articles a Internet que expliquen els processos des de la seva planificació del projecte fins a la posada de cables des del quadre de distribució als consumidors i fixadors a les parets sota les marques de cablejat. Això és enganyós per a molts lectors.
Fase preparatòria
En marcar, el mestre ha de tenir els documents següents a les mans:
-
circuits elèctrics detallats per a cada habitació i per a tot l’edifici en conjunt, desenvolupats sobre la base de ja solucions estàndard de treball;
-
dibuixos d’instal·lació que indiquen la ubicació de cada element del cablejat, complementats amb informació sobre la posada de circuits de baixa corrent (telèfon, xarxes d’ordinadors, intercomunicador, antenes, alarmes i altres circuits), gasoducte, subministrament d'aigua, sistemes de calefacció, sistemes de depuradora per tenir en compte la seva influència mútua.
Si descuideu aquesta regla, confiant en la rica experiència de vida del propietari o la gran pràctica de realitzar treballs elèctrics per part d’un electricista visitant, hi ha una elevada probabilitat d’equivocar-vos que caldrà corregir en el futur.

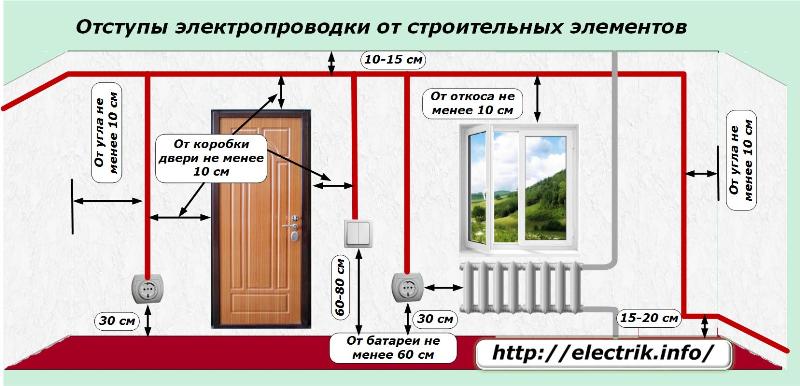

En el cas extrem, quan ja no hi ha temps per al disseny, com a referència i orientació, podeu utilitzar les recomanacions senzilles per a la col·locació de cablejat elèctric respecte a les estructures de construcció que es mostren a la imatge, tot i que encara és millor referir-se a codis i normes de construcció.
Tots els cables i canals de cable aquí només tenen sentit horitzontal i vertical en angle recte. No és possible marcar de forma arbitrària les pistes en un angle per estalviar distància. En el procés d’operació, al cap d’uns quants anys, hi ha la possibilitat que en fixar-se a les parets dels mobles, penjar imatges ... la broca caigui al fil elèctric i creï una emergència.
Alçada de preses i interruptors No està estrictament regulat, però està seleccionat segons els hàbits i preferències dels propietaris de l’habitatge. Pel cablejat relatiu a la porta, la finestra, la bateria de calefacció, la cuina de gas, les parets adjacents i el sostre, cal guiar-se pels requisits de la documentació reguladora.
El cablejat elèctric és el procés de traçar línies a les parets i al sostre. Per a la seva implementació, és necessari utilitzar almenys dispositius de dibuix simples:
-
regla o cinta mètrica per mesurar distàncies;
-
retolador, llapis o bolígraf per indicar línies;
-
Plom i nivell per determinar l’horitzó i les verticals.
Aquest senzill conjunt està disponible a gairebé tots els amos de casa.
Treball de marcatge
Durant la reparació, l’expansió o la instal·lació inicial del cablejat elèctric, el marcatge comença amb la designació a les parets i al sostre dels llocs de la futura ubicació de llums, interruptors, endolls, caixes d’unió i el taulell d’apartaments. D’entrada, a partir dels dibuixos del projecte, les dimensions de tots els dispositius terminals dels equips elèctrics de l’apartament, que han d’estar connectats per cables i cables, es transfereixen a les estructures dels edificis dels elements de l’habitació a escala real.
Per posar aquests elements cablejat ocult cal dibuixar els límits dels llocs d’aprofundiment de les caixes d’instal·lació.
Cal tenir en compte que:
-
les parets dels apartaments es poden anivellar, recobrir amb una capa d’estuc o amb làmines d’acabat de la construcció;
-
es poden muntar estructures en suspensió o en suspensió al sostre base;
-
l'alçada del sòl es pot augmentar a causa de paviments addicionals de parquet, laminats o altres revestiments del sòl.
Tots aquests elements redueixen l’espai interior de l’habitació i afecten d’aquesta manera la precisió de determinar els llocs de cablejat.
Cal destacar que la geometria rectangular estricta dels pisos durant la construcció de l’edifici, com a trista norma de la nostra realitat, sovint no es manté. Per tant, cal utilitzar les distàncies de les cantonades superior i inferior de les parets, que s’ajusten per a l’alineació, al començament del marc de referència.
Això s’explica pel fet que el marcatge finalitzat que indiqui la mida del sagnat dels elements bàsics hauria de convertir-se en la base de l’esquema executiu, que un bon propietari emmagatzemarà i utilitzarà per a la reconstrucció futura dels locals, per no malmetre les rutes de cable i cable ja posades.
Mètodes de marcatge de sostre
Per realitzar el treball, haureu de pujar una petita alçada. Per a aquest propòsit, és convenient utilitzar una escala ordinària per a edificis. Per evitar caigudes, s’ha d’instal·lar de manera estable i les fixacions i els cargols de fixació estan ben fixats.
Normalment a les habitacions petites hi ha penjada una làmpada central situada al centre de la sala. Per determinar el punt d’instal·lació, és convenient utilitzar el mètode de diagonals extretes des de diferents angles del sostre. Aquest mètode es mostra a la imatge de l'esquerra.
De vegades, subjecte a la geometria del sòl i del sostre, és més convenient dibuixar una diagonal al terra i marcar el centre de l’habitació sobre ell. A continuació, eleven la línia de plom al sostre de manera que l'extrem agut del pes s'elevi lleugerament per sobre del terra i assenyali el punt d'intersecció de les línies. Aleshores la col·locació de l’extrem superior del cordó coincidirà amb el punt central del sostre. S'haurà de fer cercle.
Si el projecte de l’obra preveu penjar diversos accessoris, en aquest cas és necessari traçar una línia axial al llarg del sostre, que es forma primer dividint els costats oposats en seccions iguals, i després connecta els punts formats amb una línia recta, tal com es mostra a la imatge dreta.
Quan l’habitació és gran i el sostre s’ha de dividir per diverses línies axials, els corresponents costats oposats es divideixen en parts iguals addicionals.
Atenció! Quan es posa cablejat elèctric al sostre, és impossible de debilitar la seva estructura de suport. Per a aquest propòsit, es prohibeix el recobriment de les lloses del sostre per la possibilitat del seu col·lapse.
Mètodes per dibuixar línies rectes al sostre
Per realitzar diagonals i punts de connexió d’eixos al sostre hi ha diversos mètodes tècnics.
Primera via basat en l’ús d’un cordó d’estripat de la construcció impregnat amb colorant.Per al seu ús, és aconsellable treballar amb un assistent que es troba al peu de taula i estableixi rígidament l’inici del cordó en el primer punt previst per traçar la línia.
El segon treballador desenrotlla el cordó preparat al punt final, el tira i també fixa de forma segura el seu extrem amb una mà. Quan el fil està ben estirat, un dels treballadors el treu de la superfície del sostre com una corda de proa i, després, l'allibera bruscament.
El fil retornat sota la tensió aplicada es desplaça dràsticament al sostre i supera amb la pintura una línia neta i uniforme.
Si no hi ha cap fil especial de construcció, podeu utilitzar un cordó normal o un cordó llarg, que s’ha d’impregnar de guix, embotit amb sutge o algun tipus de pintura en pols. Els nostres avantpassats llunyans han provat la qualitat de la línia realitzada d'aquesta manera.
Tanmateix, s'ha de valorar primer la seguretat de les línies tacades d'aquesta manera. Si la pintura es dutxa fàcilment, és millor dibuixar línies addicionals amb un color estable.
Segona via dibuixar línies al sostre es basa en l’ús de punters làser moderns o nivells que els utilitzin en el seu disseny.
El cost relativament baix d’aquests dispositius els fa assequibles per a l’amo domèstic. El feix làser és clarament visible a qualsevol superfície. És molt fàcil orientar-se i fixar-lo en l’espai.
Un treballador està apuntant el feix làser, i el segon en aquest moment està marcant la superfície del sostre. Després de dibuixar les línies, és convenient fer una comprovació del marcatge realitzat per eliminar possibles errors.
Mètodes de marcatge de paret
Els mètodes per dibuixar línies a les parets mitjançant fils intermitents o utilitzar un feix làser funcionen de la mateixa manera que al sostre. Només aquí cal tenir en compte el nivell de la seva ubicació en plans horitzontals i verticals. Per fer-ho, utilitzeu nivells i nivells de plom.
Facilitar significativament el marcatge dels nivells làser moderns, creant dos feixos giratoris en plans perpendiculars. Podeu treballar amb aquests dispositius i marcar la superfície de les parets a una persona. No obstant això, adquireixen aquest dispositiu fins ara només per treballar constantment amb ell a causa del cost bastant elevat.
Atenció! Llocs horitzontals llargs i profunds en parets portants debiliten l’estructura de l’edifici i poden provocar que es col·lapsin.
La seqüència de marcatge de les línies de cable
És convenient iniciar aquesta operació un cop finalitzada la marca de tots els altres elements del cablejat, ja que els cables han de connectar-los al llarg de la ruta òptima.
Les ubicacions dels cables a les portes futures es dibuixen de manera immediata de manera que l’amplada requerida quedi clarament definida. En aquestes línies, és més fàcil conduir un xamfrà o tallar les ranures d'altres maneres disponibles.
El marcatge dels canals per cable comença des d’un pis, apartament o plafó d’entrada a la casa. En primer lloc, sempre cal determinar el mètode d’alimentació de tensió a la centraleta, des del qual s’estendrà tota la xarxa. Això facilitarà la resta de la instal·lació i la selecció de rutes òptimes.
Un cop indicada la ruta de l’alimentació cap a la centraleta, els trams dels circuits d’alimentació es dibuixen seqüencialment, divergint a totes les habitacions. En aquest cas, poden aparèixer preguntes relacionades amb els problemes del projecte. Cal que s’aclareixin i es resolguin de manera oportuna.
Quan es dibuixa la ubicació de les rutes per cable a totes les habitacions, podeu començar a marcar el cablejat dins de cada habitació progressivament. Es realitza segons les regles anteriors i s’acaba quan es dibuixen totes les línies de connexió de socs, interruptors i tots els dispositius terminals.
En alguns casos, un espai sota el terra s’utilitza per posar circuits elèctrics.Amb un projecte d’aquest tipus, es realitza l’encaminament de cables ocults i els llocs de la seva intersecció entre ells són molt possibles, que quedaran més protegits dels danys.
Sota la coberta del sòl, els cables han de funcionar completament sense crear punts de commutació i connexions.
Com a conclusió de l’article, cal remarcar una vegada més que la disposició de cablejat completament serveix de base per crear un pla de poder executiu per a l’habitatge i la casa, que durant l’operació de l’edifici facilita molt la planificació i l’execució de qualsevol obra posterior.
Els propietaris d’apartaments fan les coses ben fetes, fent fotos de l’etapa final del marcatge i emmagatzemant les fotos realitzades en diversos portadors d’informació utilitzant l’espai de disc dels serveis d’Internet i l’emmagatzematge al núvol. Aquest mètode permet, en pocs anys, aclarir la ubicació detallada de tots els elements del cablejat, fins i tot si tota la informació s’elimina de l’ordinador i la càmera.
