Disseny, configuració i ús del temporitzador multifunció TE 15
En la vida quotidiana, utilitzem molts mecanismes elèctrics, la regularitat d’ús dels quals suggereix l’automatització del procés. Per exemple, controlar la il·luminació exterior o una bomba de pou. Aquesta idea no és nova, i hi ha molts dispositius amb aquest propòsit, que han rebut un nom comú: un relé horari.
El temporitzador setmanal programable electrònic TE 15 (Fig. 1) és un dispositiu que pot controlar molts dispositius domèstics. És un clar exemple dels avantatges de la tecnologia moderna. Per verificar-ho, només cal recordar quins dispositius havien d’utilitzar abans.
Figura 1. Temporitzador digital: màxima funcionalitat, res més
Una mica d’història
Anteriorment, era popular un temporitzador mecànic. Incorporat a la presa de sortida, pot encendre els electrodomèstics durant un temps determinat (vegeu la Fig. 2). De fet, es tractava d'un temporitzador de compte enrere, per tant, el seu abast era limitat.
Figura 2. Una de les obres de la indústria xinesa: "Cuina temporitzadora"
De fet, es tracta d’una presa regular amb un temporitzador, el pic de popularitat d’aquests dispositius va arribar a mitjans dels anys 80 del segle passat.
A mesura que passava el temps, de forma gradual, els dispositius mecànics van ser substituïts per uns d’electromecànics i, al seu torn, van ser substituïts per uns d’electrònics, com ara un cronòmetre electrònic.
La funcionalitat d’aquests dispositius s’ha ampliat de manera important. Ara és el torn dels dispositius digitals, un altre any o dos i concepte de casa intel·ligent farà els seus propis ajustaments.
Tornem al tema de l'article.
Funcions de disseny
Com qualsevol dispositiu d’aquest tipus, TE 15 consta dels següents elements estructurals:
-
unitat d'alimentació de commutació de mida petita;
-
microprocessador i la seva connexió electrònica;
-
pantalla LCD informativa;
-
unitat de control de la interfície (botons per programar);
-
relé que connecta o desconnecta la càrrega;
-
bateria (cal desar els paràmetres si l’apagada s’apaga).
La presència d’un microprocessador programable permet establir vuit cicles diferents de programes que controlaran la càrrega. Això es fa mitjançant els botons instal·lats al panell frontal (Fig. 3).
La visualització d'informació pot funcionar en dos modes: mostrar l'hora actual i utilitzar-se per configurar modes de funcionament.
Figura 3. Botons de la unitat de control
Personalització
El dispositiu inclou instruccions detallades de programació, un manual i un esquema de cablejat. Per tant, considerarem breument aquesta part per tal de recordar els detalls.
Guia de programació breu
Algoritme d’accions:
1. Apliqueu l’alimentació al temporitzador.
2. Premeu el botó "Restablir" (marcat amb un oval vermell a la figura 4).
Figura 4. Botó de restabliment
3. Espereu el final del procediment de la enquesta d'estat (té una durada aproximada de vuit segons) i un indicador invers s'encén.
4. Configureu la data i l'hora actuals. De manera predeterminada, l’hora s’estableix en mode 24 hores, per canviar a la pantalla de 12 hores, premeu el botó a sobre del qual es mostra el dial simbòlic (marcat a la figura 5) i mantingueu-lo en aquest estat almenys cinc segons. Després d'aquest període, la pantalla mostrarà la tria entre "AM" i "PM" (abans del migdia o després). Per tornar al mode 24 hores, premeu de nou aquest botó.
Figura 5. El botó de selecció del mode horari està marcat en vermell
5. Després d'haver seleccionat el mode de visualització, heu de definir els paràmetres de temps actuals. Per fer-ho, mantingueu premut el botó amb el dial (vegeu Fig. 5) i premeu "D +" (la figura 6 està marcada en vermell). Així, el dia de la setmana està seleccionat.Les denominacions "MO", "TU", "WE", "TH", "FR", "SA", "SU" són l'abreviació anglesa dels dies de la setmana per les dues primeres lletres, corresponen a dilluns, dimarts, dimecres, Dijous, divendres, dissabte i diumenge.
L’hora s’estableix mitjançant els botons “H +” i “M +” (marcats en verd i blau a la figura 6), amb els quals s’estableixen hores i minuts.
Figura 6. Botons per configurar el dia de la setmana i l'hora
Figura 7. Botó de control del cicle
Un cop establerta la data i l'hora indicada, podeu començar la programació. Això es fa de la següent manera:
-
per configurar el primer cicle d’operació, premeu el botó indicat a la figura 7;
-
després d'això, seleccioneu el dia de la setmana amb el botó "D +" (que es mostra en vermell a la figura 6);
-
a continuació, estableix el temps de resposta exacte mitjançant els botons "H +" i "M +";
-
premeu la tecla de control que es mostra a la figura 7 per completar la programació d’aquest cicle d’alimentació.
La gestió dels cicles restants es fa de la mateixa manera. Si cal desactivar qualsevol dels modes de funcionament establerts, només cal prémer el botó de control (Fig. 7), seleccionar un cicle i encendre la tecla “Mode”.
Aquest aparell pot encendre o desactivar l'equip connectat. L'elecció d'aquesta opció es realitza mitjançant el botó "Mode". En aquest cas, a l’indicador es mostrarà l’estat dels contactes: “Auto Off” “Auto On”, que correspon a contactes de relé oberts o tancats.
Especificacions i esquema de cablejat
El dispositiu està dissenyat per ser alimentat per una xarxa elèctrica domèstica, el rang de tensió admissible de 180V a 264V, a una freqüència estàndard de 50Hz. El processador integrat permet configurar fins a vuit cicles d'activació, amb un interval de temps mínim d'almenys un minut. La presència d’una bateria de còpia de seguretat permet estalviar la configuració actual fins i tot quan el dispositiu està desconnectat de la xarxa.
El relé intern del dispositiu pot canviar la càrrega amb una potència actual de fins a 16A. La carcassa té un grau de protecció IP20.
L’error de temporització admès no és superior a dos segons al dia, que és acceptable per a dispositius d’aquesta classe.
La presència d’una bateria de còpia de seguretat permet estalviar configuració fins i tot quan el dispositiu està desconnectat de la xarxa.
Pel que fa a la resistència al desgast, depèn del fabricant, per exemple, TDM Electric o EKF assegurar-se que els seus productes poden suportar més d’un milió de cicles d’interrupció.
El dispositiu està equipat amb un muntador de barana DIN, de 35 mm d'ample.
Les dimensions del temporitzador són 82x36x66mm i el pes només és de 150 grams.
El dispositiu continua operatiu a una temperatura ambient de -10 ° C a 40 ° C i una humitat relativa no superior al 98%.

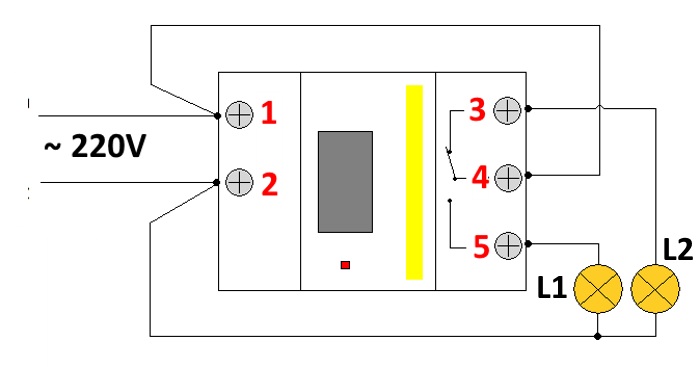

Per connectar adequadament el dispositiu, us haureu de guiar pel circuit que es mostra a la figura 8.
Figura 8. Connexió de càrrega
Com veieu, el principi de connexió és força senzill: la tensió s'aplica als contactes "1" i "2", la càrrega es connecta als contactes "3" i / o "5". Amb el mètode de connexió indicat, s’apagarà la làmpada L1 i s’encendrà L2. Quan el dispositiu funcioni, la situació canviarà. L2 - s'apaga, L1 - s'il·lumina.
Aplicació
Si utilitzeu aquest dispositiu, compartiu els comentaris de l'article amb quins propòsits s'utilitza, aquesta informació pot ser útil per a algú.
Dmitry Makarov
