Temporitzador de càrrega periòdica
El disseny d’un temporitzador senzill que permet encendre i desactivar la càrrega, a intervals de temps predeterminats. El temps de funcionament i el temps de pausa són independents els uns dels altres.
Varietats de temporitzadors
L’ús de temporitzadors en la vida quotidiana ara s’ha fet força habitual. Per tant, aquest dispositiu només es pot comprar en una botiga de productes elèctrics. Molt sovint es tracta de temporitzadors multicanal que permeten programar l’encesa / apagada en una determinada hora del dia, i fins i tot tenint en compte el dia de la setmana.
Però a vegades és necessari un temporitzador que funcioni simplement segons l’algoritme “work - pause”. Podeu activar-lo simplement a mà, però el temps de funcionament i les pauses es poden ajustar independentment. Un exemple en què potser necessiteu això relé de temps, pot servir de "candelabre de Chizhevsky".
Una mica d’història
El candelabre de Chizhevsky és un dispositiu per saturar l’aire amb ions negatius d’oxigen. L’inventor del candelabre, el famós científic soviètic Alexander Leonidovich Chizhevsky, va començar a realitzar experiments sobre aeroionització de l’aire el 1922 en un dels laboratoris de Glavnauka. Però, com va passar sovint en aquell moment, el 1942, el científic va ser reprimit i es va mantenir a l’exili a Karaganda fins al 1950. Però Chizhevsky va continuar la seva tasca allà: les sessions d'aeroionoteràpia a l'hospital regional de Karaganda van ajudar a molts pacients amb cicatrització de ferides. El 1958, el científic va tornar a Moscou, on fins als darrers dies de la seva vida es va dedicar a la implementació de l'aeroionització.
A més de la curació de ferides, el candelabre Chizhevsky és una excel·lent profilàctica que impedeix el desenvolupament de moltes malalties i també millora el rendiment, tant mental com físic. A la literatura hi ha hagut molt debat sobre els beneficis o els perills d’un candelabre i, fins i tot, articles titulats "Candelera de bricolatge Chizhevsky".
Es recomana utilitzar el candelabre de Chizhevsky a partir de sessions curtes, augmentant gradualment el seu nombre i el temps. Però, si el candelabre s’encén constantment, la concentració d’ions aero a l’aire pot superar l’òptim, cosa que no és del tot adequada per a la salut. Podeu controlar aquesta concentració simplement activant i apagant el dispositiu manualment, cosa que, segons veieu, no és gaire convenient. Simplificar aquest procés ajudarà al temporitzador més senzill, realitzat en un sol xip lògic.

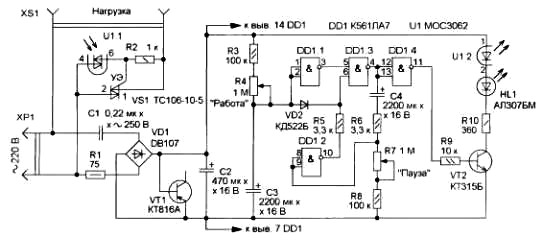

Per descomptat, aquest temporitzador pot trobar moltes més aplicacions quan s'encengui periòdicament: cal desactivar la càrrega. La figura 1 mostra un esquema de circuit d'un temporitzador.
Figura 1. Temporitzador de càrrega periòdica activat.
En aquest cas, el temporitzador és un generador de pols rectangular als elements DD1.1 ... DD1.4. El cicle de treball dels polsos es pot ajustar, i tant el temps d’impulsos com el temps de pausa s’ajusten de manera independent.
Tot el dispositiu funciona amb una font d’energia sense transformador amb condensador de llast C1 i un pont rectificador VD1. El transistor VT1 s'utilitza com a díode zener. La tensió d’estabilització en aquest cas és d’uns 10 V: els microcircuits de la sèrie K561 poden funcionar en el rang d’alimentació de 3 ... 15 V. Per tant, una tensió de 10 V és suficient per al funcionament normal del circuit en general.
S'encén la càrrega triac VS1, que al seu torn, està activat per un parell d’optopacoplante triac de baixa potència U1.1. Aquest últim conté un circuit integrat per determinar la transició a zero de la tensió de xarxa. Per tant, no hi haurà interferències de commutació a la xarxa. És aquesta circumstància la que explica l’absència d’un filtre de línia d’entrada al circuit.
Per controlar el parell d’optouplou, s’utilitza una cascada clau feta al transistor VT2. Al seu circuit col·lector s’inclouen el LED del pare optòpia U1.1 i el LED HL1, que indica la inclusió d’una càrrega. La resistència R10 limita el corrent a través dels LED.
El sistema funciona de la manera següent. A l'estat inicial, tots els condensadors es descarreguen de forma natural. Quan activeu l'alimentació mitjançant resistències R3 i R4, el condensador C3 comença a carregar-se. Fins que no es carrega, l’entrada de l’element DD1.1 és lògica zero i, per descomptat, una de sortida. Aquest estat condueix a que a la sortida de l’element DD1.4 també hi ha una unitat lògica que obre el transistor VT2, a través de la seva unió col·lector-emissor, el LED de l’optopplicador U1.1 s’encén. Aquest últim inclou un triac VS1, que connecta la càrrega. El LED HL1 també s’il·lumina per indicar que la càrrega està encesa. Aquesta posició del temporitzador s'anomena "Operació".
En aquesta posició del generador, la sortida de l'element DD1.2 és una lògica de tensió zero, que no permet la càrrega del condensador C4.
El condensador C3, no t’oblidis d’ella, ja es carrega des del moment en què s’encén l’alimentació. Quan la tensió a través d'ella arriba al nivell d'una unitat lògica, a la sortida de l'element lògic DD1 apareixerà un nivell baix i un nivell alt a la sortida de l'element DD1,3. Aquest estat del circuit condueix al tancament del transistor VT2 i, en conseqüència, a la desconnexió de la càrrega.
El condensador C4 començarà a carregar-se a través dels elements DD1.3 i les resistències R6 ... R8. En aquest cas, el condensador C3 es descarrega ràpidament a través del díode VD2, la resistència R6, element lògic DD1.2, que en aquest moment es troba en un estat de zero lògic a la sortida.
Quan el condensador C4 es carrega, a la sortida de l’element DD1.2 s’establirà el nivell de la unitat lògica. Això resultarà en una configuració baixa sobre la sortida de DD1.3. Per tant, mitjançant l’element DD1.4 s’obre el transistor VT2, es connectarà la càrrega. A més, mitjançant l'element DD1.3 i les resistències R6 ... R8, el condensador C4 es descarrega.
A més, l’aparició d’una unitat lògica a la sortida de l’element DD1.2 impedeix la descàrrega del condensador C3 a través del díode VD2 i la resistència R5. Amb el condensador de càrrega C3, comença un nou cicle de temporitzador.
La durada del temps d’operació i la pausa s’estableixen mitjançant les resistències variables R4 i R7, respectivament. Amb els valors indicats al diagrama, es pot canviar en 3 ... 30 minuts. En aquest cas, el temps de pausa no depèn del temps de funcionament, ja que els circuits de càrrega dels condensadors són diferents. El dispositiu d’ajustament muntat a partir de peces reparables no requereix, excepte la configuració del temps de funcionament i la pausa desitjats.
Si encara voleu configurar, heu de recordar que el dispositiu no té aïllament galvànic de la xarxa. Per tant, és millor utilitzar un transformador de seguretat per a la seva posada en servei. En aquest cas, com a càrrega, podeu utilitzar una làmpada d’il·luminació convencional amb una potència de 25 ... 100 watts.
Unes quantes paraules sobre els detalls. Les classificacions de les peces s’indiquen principalment al diagrama del circuit. Totes les resistències permanents, com ara MLT o variables importades, molt probablement xineses, variables SPO, SP4-1. Condensador C1 per a una tensió de funcionament alterna d'almenys 250 V, normalment s'utilitza en filtres de línia, o del tipus K73-17 per a una tensió de treball d'almenys 400V. Condensadors electrolítics C3 i C4 amb un corrent de fuites baix, en cas contrari, la velocitat de l'obturador serà inestable. Aquí també s’adapten millor els condensadors importats, per exemple, la marca JAMICON.
Si la potència de càrrega no supera els 400 W, el VS1 triac es pot instal·lar sense radiador.
El transistor KT 816B es pot substituir per un díode Zener D 815B. En aquest cas, el seu càtode hauria de connectar-se al condensador + C2.
Construcció
El dispositiu es pot fabricar en una caixa de plàstic d’una mida adequada, ja n’hi ha molts a la venda. No s’ha d’oblidar que el disseny té una potència transformadora, és a dir, està sota tensió. Per tant, les nanses de resistències variables també estan més ben elaborades amb plàstic.
Boris Aladyshkin
