Sockets d'informació: tipus i característiques de la instal·lació

Sovint és impossible el funcionament normal d’una xarxa d’ordinadors i Internet a una habitació sense instal·lar les anomenades preses d’informació. Amb aquests punts de sortida, ordinadors i altres dispositius de xarxa es connecten entre si o a la xarxa mitjançant cables - parell retorçat. Això és especialment cert per a edificis grans, on hi ha molts equips, que també poden canviar de lloc sovint a causa de la reordenació, la reubicació d’oficines, etc.

També es necessiten preses d’ordinador en locals residencials, on la connexió Wi-Fi no sempre és suficient, sobretot quan hi ha diversos llocs d’ordinador (i altres que necessiten Internet) i, en cada cas, es requereix la màxima qualitat de connexió possible. La tasca es resol simplement: aquests endolls es poden col·locar a cada habitació, sobretot perquè la seva instal·lació és absolutament senzilla, si teniu els coneixements i habilitats adequats. Parlem de tot això més enllà.

Una presa d’ordinador en el format RJ-45 s’ha convertit en l’estàndard des de fa temps i avui en dia s’utilitza a tot arreu per connectar equips de xarxa (ordinadors, encaminadors, mòdems, televisions, etc.) a la xarxa. La presa està formada per una caixa de plàstic i almenys un connector per connectar el cable.

En principi, poden haver-hi diversos connectors (socs), normalment fins a quatre peces. Per a una llar, solen ser adequades les preses d’ordinador amb un o dos connectors. Els connectors s’utilitzen per connectar la presa de sortida al tauler de pegats o per connectar un ordinador. El cable transmissor (parell retorçat) s’insereix a la presa i es connecta als contactes corresponents.

Val la pena assenyalar aquí que les preses d’ordinador RJ-45 entren en diferents categories, depèn de fins a quin punt es transmetrà el senyal d’informació amb una distorsió mínima i a quina velocitat màxima.

Així doncs, la presa RJ-45 Cat.5 s’utilitza en xarxes 100BASE-TX amb una banda de freqüència de 125 MHz i amb una velocitat màxima de transferència de dades de 100 Mbps. La presa RJ-45 Cat.5e permet transferir dades per a dos parells a una velocitat de fins a 100 Mbit / s, i per a quatre parells - fins a 1000 Mbit / s. Socket RJ-45 Cat.6: serveix a les xarxes de "Gigabit Ethernet" i "Fast Ethernet", on la velocitat pot arribar fins a 1000 Mbps.

Qualsevol usuari que estigui familiaritzat amb les preses telefòniques RJ-11 notarà fàcilment les similituds amb la presa RJ-45 en la connexió del connector, però la diferència de mida i nombre de contactes és evident: la presa de telèfon té un màxim de quatre, i aquí hi ha vuit. No obstant això, el procediment d'instal·lació per a la presa RJ-45 és bastant similar al de la connexió telefònica.

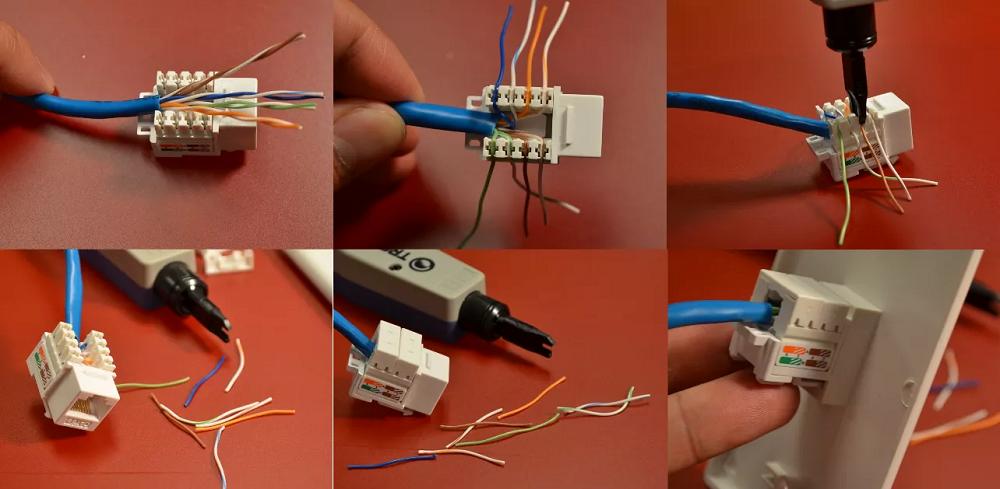

Una presa de muntatge no està preparada per portar-hi un parell trencat, només cal enreixar els cables. Cada cable s’enrotlla al seu propi terminal d’acord amb el diagrama, i el bloc terminal es tanca amb una tapa, si n’hi ha. A continuació, es munta la carcassa de la presa a la paret i s’hi cargola una placa de muntatge amb terminals (sobre la qual ja es fixen tots els cables de parell torçat). Finalment, s’instal·la el panell frontal de la presa de connexió i podeu connectar el cable.

Dues opcions per connectar un cable d’Internet a una presa de sortida (tipus A i tipus B):

Els socs d’informació difereixen pel mètode d’instal·lació: són externs i interns.

La sortida interna s’instal·la en un embolicament pre-preparat a la paret, on primer es fixa la presa per un cargol, després s’uneix un connector desmuntable i es fixa al final el tauler exterior. Una presa externa sol tenir un connector posterior amb contactes de ganivets que perforen nuclis de parells retorçats a través d’aïllament, de manera que la instal·lació és més fàcil.

Les connexes disposen de mòduls integrats i substituïbles per connectar el cable. Els productes amb mòduls de connexió permeten canviar combinacions de tipus de connexió i categories de xarxa i, a més, permeten reparar l’interior de la presa de sortida si és necessari.Les entrades amb mòduls integrats porten immediatament una placa blindada insubstituïble, per la qual cosa en cas de mal funcionament, només cal canviar tota la presa.

Quan trieu una presa d’informació, és important tenir en compte primer la necessitat de connectors addicionals, ja siguin necessaris. Potser caldrà que l’alimentació en una de les habitacions serveixi per a diversos dispositius de xarxa alhora (per exemple, un ordinador i una caixa de televisió intel·ligent) o un endoll. En qualsevol cas, quan es compra, és millor donar preferència a un fabricant de confiança, això garantirà la qualitat i la fiabilitat de la presa i d’Internet.
