Tipus i dissenys de dimmers per làmpades

Avui és poc probable que algú es sorprengui amb un disminuïdor de les làmpades. Aquests reguladors sovint es troben a les empreses i en la vida quotidiana, permeten ajustar de manera còmoda i flexible la brillantor de la llum, eliminant la necessitat que el consumidor instal·li diverses fonts de llum de diferents intensitats a la mateixa habitació.

És molt convenient regular la llum; si a la sala, per exemple, la gent no només treballa, sinó que també es relaxa. En particular, per a la sala d’estar de la llar: si necessiteu llum brillant: les làmpades s’encenen a tota potència i si la família vol relaxar-se còmodament després d’una jornada laboral - només heu de girar el pom de dimmer - i la llum es tornarà més suau, una mica més tènue, no us farà mal als ulls. Aquests dimmers també es diuen dimmers (de la paraula anglesa dimmer - dimmer).

Els indicadors difereixen d’aspecte i, segons el mètode de control, n’hi ha: amb un pom rotatiu, amb una tecla de control (o amb un sensor), amb un sensor de so (popping sound), amb un sensor per al comandament a distància, i fins i tot controlat mitjançant programari. sistema domòticsegons un escenari predefinit des del PC.

Els primers dimmers de disseny més senzills van ser dissenyats per controlar la brillantor de la brillantor exclusivament de les làmpades incandescents en circuits de CA. Aquests dimmers són, en principi, adequats per ajustar la potència de les càrregues actives adequades al valor nominal (làmpada incandescent, soldadura, escalfador TEN, etc.).

El disseny del dimmer més senzill es basa en el control del triac en cada període de la tensió de xarxa, quan la durada mitjana de la càrrega de commutació a la xarxa s’estableix amb una resistència variable, és a dir, es selecciona el corrent de càrrega mitjana que correspon a la intensitat de brillantor necessària del filament (o la temperatura desitjada de l’element calefactor). Consulteu aquí per a més detalls. Dimmer per a làmpades incandescents: com funciona, dispositiu i circuit

Un dimmer tan senzill, per descomptat, no és adequat per a una càrrega inductiva i, de fet, per a una càrrega no lineal, perquè la forma del corrent aquí s'aproxima de forma polsada i és molt diferent de la sinusoïdal.

I per treballar amb càrregues altament no lineals, necessiteu un dimmer sofisticat, més precís i estabilitzat, dissenyat específicament, per exemple, per controlar la brillantor de la brillantor: làmpades fluorescents compactes, llums i cintes LED, composicions de neó, etc. A continuació, considerem diferents tipus de dimmers per comanda.

Dimmer rotatiu simple

El variador rotatiu més simple sembla un interruptor amb mànec en lloc d'una tecla. Mitjançant un regulador, podeu controlar la brillantor de la lluentor d’un candelabre, llum, llum, sempre que la làmpada incandescent sigui la font de llum del dispositiu d’il·luminació. Només de girar el pom s’ajusta la llum segons el principi: en sentit horari - més lleuger, antihorari - més fosc.

Aquests dimmers són els més barats, la mida d’un interruptor muntat a la presa. L’ús de dimmers per a les làmpades incandescents no només és una de les maneres d’estalviar energia, sinó que també contribueix a un suau escalfament del filament, que allarga la vida de les làmpades. Inconvenients del simple dimòmers de triac: sensibilitat de sobrecàrrega, aplicabilitat estreta (només carregues actives), crea interferències de ràdio.

L’aspecte d’un dimmer triac simple és el mateix que el d’alguns altres tipus de dimmers, però com més senzill és el dimmer, més barat és i el preu baix, per regla general, proporciona un escumador senzill, i els dimmers més complexos tenen un preu més elevat (més els paràmetres indicats al paquet. ), malgrat la semblança.

Dimmers per a llums d’estalvi d’energia (CFL)

Si utilitzeu una làmpada fluorescent compacta convencional amb un dimmer simple, fallarà ràpidament, la interferència derivada de canviar el triac d’un dimmer simple farà malbé l’electrònica de llast de la làmpada i la il·luminació de la làmpada durant la regulació no canviarà gaire, i en el pitjor de la làmpada simplement parpelleja dèbilment o pot no començar mai.

Tot i això, hi ha làmpades fluorescents compactes dimmables especials, en el llast electrònic del qual hi ha un filtre addicional de supressió del soroll i la seva pròpia unitat, que permet canviar la intensitat de brillantor en funció del valor mitjà de la tensió aplicada. A l’envàs d’una tal làmpada hi ha una icona especial (o la inscripció “dimmable”), que indica que es pot utilitzar amb un dimmer convencional.

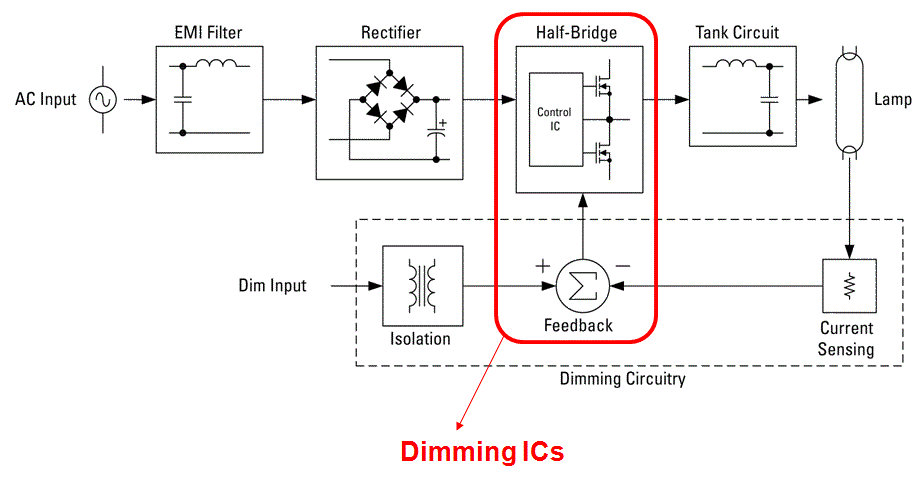

En alguns casos, les làmpades fluorescents compactes dimmables requereixen un dimmer especial de retroalimentació, quan el xip de llast de la làmpada pot rebre un indicador de tensió del dimmer des del dimmer, que s’ha de subministrar directament a la làmpada.

Amortitzadors per a bombetes i cintes LED

L'alimentació de la banda LED, com el llast de la làmpada LED, és font de tensió constant estabilitzada. Amb aquests circuits, independentment de quina tensió s'apliqui a l'entrada, si s'inicia l'alimentació o el llast, la sortida tindrà una tensió constant d'un valor constant. Independentment de com reguli el voltatge d’entrada, el funcionament dels efectes d’atenció no funciona.

Els mànegues per a les fonts de llum LED mateix són convertidors de tensió regulables i s’encenen després d’una font d’alimentació estabilitzada entre aquesta i la làmpada. Usat aquí Principi de modulació d'amplada del pols (PWM)quan, ajustant l’amplada del pols al convertidor d’alta freqüència, regulem l’amplitud del voltatge de sortida. Si el llast PWM ja està integrat a la base de la làmpada LED, no es pot regular res.

Els dipòsits per a tires LED solen ser més cars que els dimòmers convencionals de triac, perquè contenen components més semiconductors i de vegades inclouen circuits de correcció complexos.

Sovint es poden trobar dimmers LED al mercat amb funcions addicionals com: control remot des d’un comandament a distància, un temporitzador o fins i tot la possibilitat de programar i integrar-se en un sistema domòtic.

En aparença dimmers led, com d'altres, hi ha: execució de paret oberta i oculta, integrada o modular. La interfície pot ser diferent: botons, sensors, botó giratori, comandament a distància.

Dimmers per al neó

Alguns transformadors d’alta freqüència d’alta tensió per al neó (els anomenats convertidors electrònics per al neó) tenen un dimmer sobre la caixa, de manera que ajustant l’alta tensió és possible controlar la brillantor de la brillantor, per exemple, un signe. La base del treball d'aquests dimmers és la modulació de l'amplada de pols.
