Relés controlats per Internet

En aquesta breu revisió, considerem quatre tipus de relés controlats a través d’Internet de l’empresa russa KERNELCHIP. Des de fa més de deu anys, aquesta empresa desenvolupa i programa professionalment dispositius no estàndard per a la interfície amb ordinadors, a més de desenvolupar sistemes d'automatització i control i sistemes de control i control remots a través de Ethernet i GSM / GPRS. Avui, quan Internet és a tot arreu, aquestes solucions són més rellevants que mai. Es tractarà dels relleus controlats de la sèrie Laurent.

Laurent-t

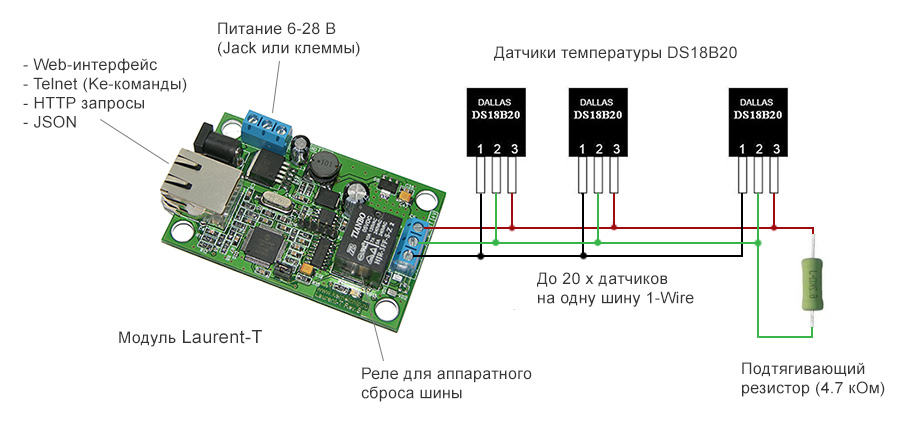

Aquest mòdul té una funció: un propòsit especial: recollir i transmetre, mitjançant la interfície Ethernet (LAN), la lectura de sensors de temperatura digitals. El mòdul és capaç de funcionar al màxim, amb 20 sensors del tipus Dallas DS18B20. Els sensors estan connectats a un bus comú de 1 fil.

Així, Laurent-T és un controlador de temperatura Ethernet que pot funcionar amb 1 a 20 sensors, té una interfície web integrada amb una còmoda taula de noms de sensors (que l'usuari pot configurar opcionalment), amb la possibilitat de restablir el maquinari del bus 1-Wire mitjançant El relé integrat, mentre que la interfície de comandament (API) està oberta.

Sovint a l’empresa hi ha una necessitat de recollida de dades en grup des de sensors digitals de temperatura, en una col·lecció centralitzada de lectures. Això es realitza de forma remota mitjançant una xarxa Ethernet. Al cap i a la fi, no sempre hi ha temps per caminar i recopilar informació mica en mica de cadascuna de les desenes de sensors digitals de temperatura connectats mitjançant un bus d’1 fil. Aquestes són les tasques que el mòdul Laurent-T ajuda a resoldre.

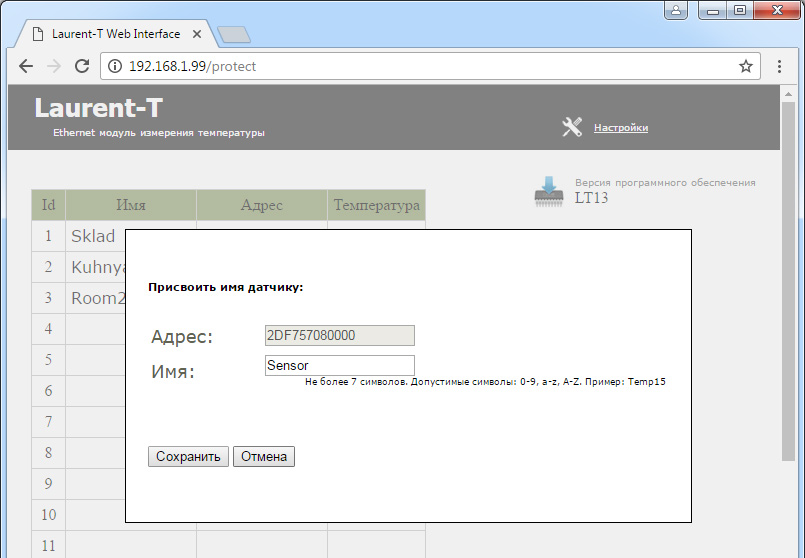

Les lectures recopilades dels sensors seran transmeses a l'operador a través de la xarxa Ethernet mitjançant la interfície web integrada, XML / JSON o la línia de comandaments (port TCP). A cada sensor se li pot assignar un nom fàcilment segons el número d’identificació del sensor. Les lectures dels sensors es protegeixen de la interferència a curt termini (característica d’una línia llarga) per suavització i filtratge. En cas de mal funcionament al bus, es produeix un restabliment automàtic mitjançant un relé. Així, es pot controlar i controlar de forma remota un gran nombre de sensors de temperatura.

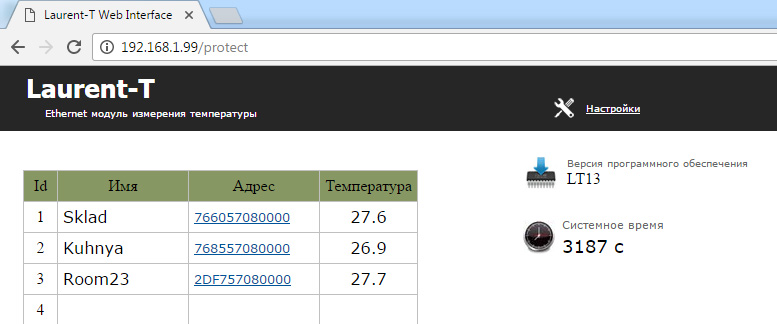

La pàgina web integrada s’obre en qualsevol navegador, només heu d’introduir l’adreça IP del mòdul, que per defecte té el valor 192.168.1.99, i l’usuari veurà una interfície visual convenient per controlar les lectures de tots els sensors de temperatura en temps real. La taula de noms del sensor es guardarà a la memòria no volàtil del mòdul.

Laurent-112

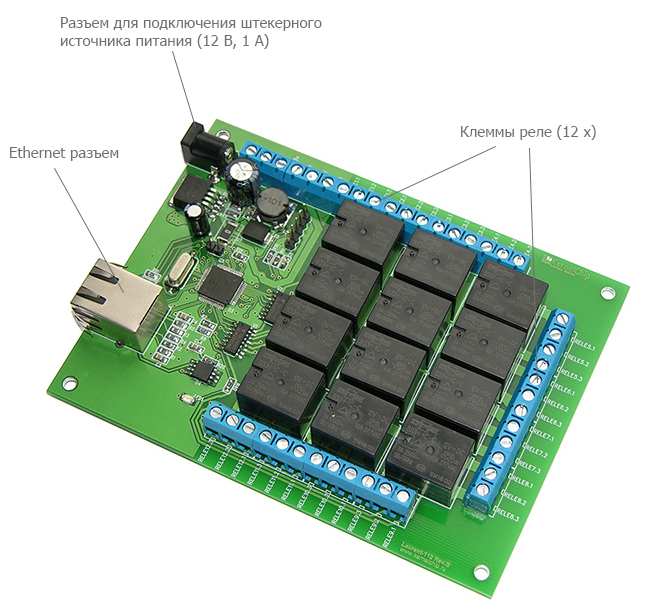

El mòdul Laurent-112 es basa en 12 relés per controlar diversos dispositius mitjançant Ethernet mitjançant una interfície web o mitjançant una interfície de comandament oberta. Hi ha 12 relés a la placa, dissenyats per a commutació de tensió de 0 a 220 volts, amb un corrent de fins a 7 amperis. Cada relé es pot controlar per separat. El sistema CAT permet implementar una reacció controlada a esdeveniments: mitjançant temporitzador o, per exemple, en absència de resposta d’un dispositiu de xarxa remot mitjançant l’ordre PING. La interfície de comandament (API) està oberta aquí.

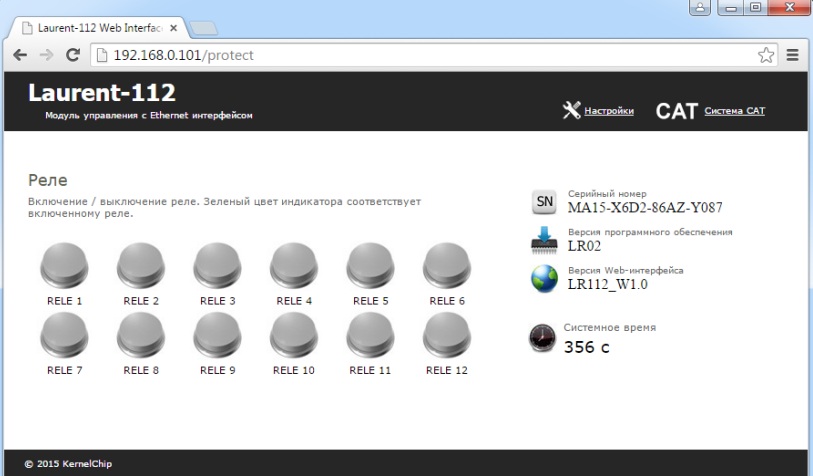

La pàgina web integrada per a la gestió del mòdul s’obrirà en qualsevol navegador, només cal introduir l’adreça IP del mòdul, que per defecte és el 192.168.0.101. La interfície es visualitza convenientment, l'estat del relé és visible (el botó està en verd o el botó no està en gris). Opcionalment, la interfície web integrada es pot protegir amb contrasenya, que es pot canviar. El kit d’entrega de productes inclou només el mòdul en si, l’alimentació es compra per separat.

Laurent-2

Es tracta d’un mòdul amb una funcionalitat avançada, que compta amb rics perifèrics de maquinari per al control de relés i per al control i l’ajustament de paràmetres de diversos dispositius de la xarxa. Es permet el processament autònom d’esdeveniments (comptadors d’impulsos, temporitzador, PING, ADC, sensor de temperatura). Els mòduls poden interactuar entre ells mitjançant ordres especials (vegeu instruccions) fins i tot sense la implicació del servidor (funció M2M).

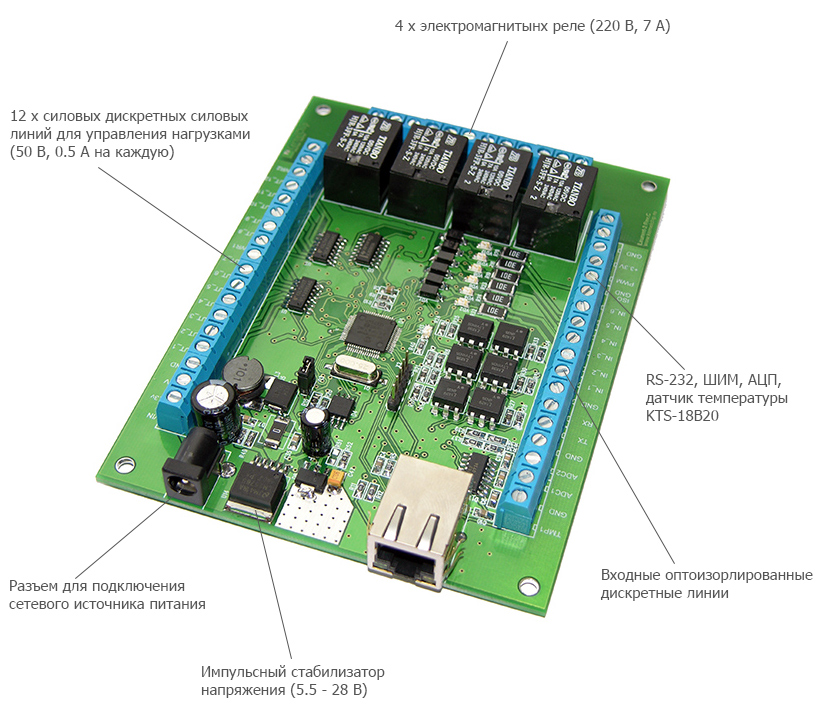

La placa està equipada amb 4 relés per a un corrent màxim de fins a 7A.Té 4 comptadors de pols, 6 entrades digitals, 12 sortides digitals, una sortida PWM, RS-232, un parell ADC de 10 bits, una entrada per a un sensor de temperatura digital KTS-18B20, un sistema CAT - una reacció controlada als esdeveniments, una interfície de comandament oberta (API) . Així, aquest mòdul és un model millorat i desenvolupat de productes anteriors amb una preservació completa de la compatibilitat de connectors i comandaments.

El mòdul Laurent-2 és adequat per controlar dispositius, actuadors i sensors analògics i digitals a través de Ethernet. Hi ha diverses maneres de controlar el mòdul: a través de la interfície web, mitjançant peticions directes http, mitjançant comandes de text a través del port TCP, mitjançant les dades procedents del port COM, de manera autònoma a través del sistema CAT, i finalment a través de M2M.

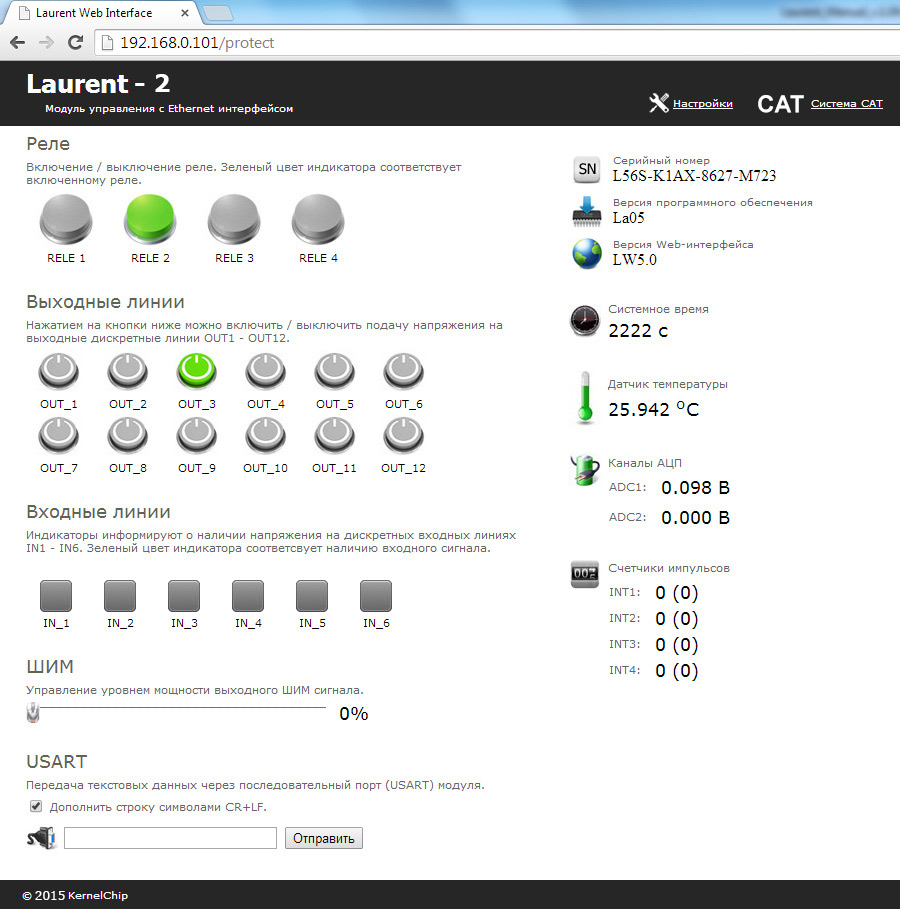

La pàgina web de control integrada al mòdul funcionarà en qualsevol navegador; la seva adreça predeterminada és 192.168.0.101. Aquí teniu una interfície visualitzada còmoda per gestionar diversos recursos del mòdul i per controlar els seus paràmetres en línia.

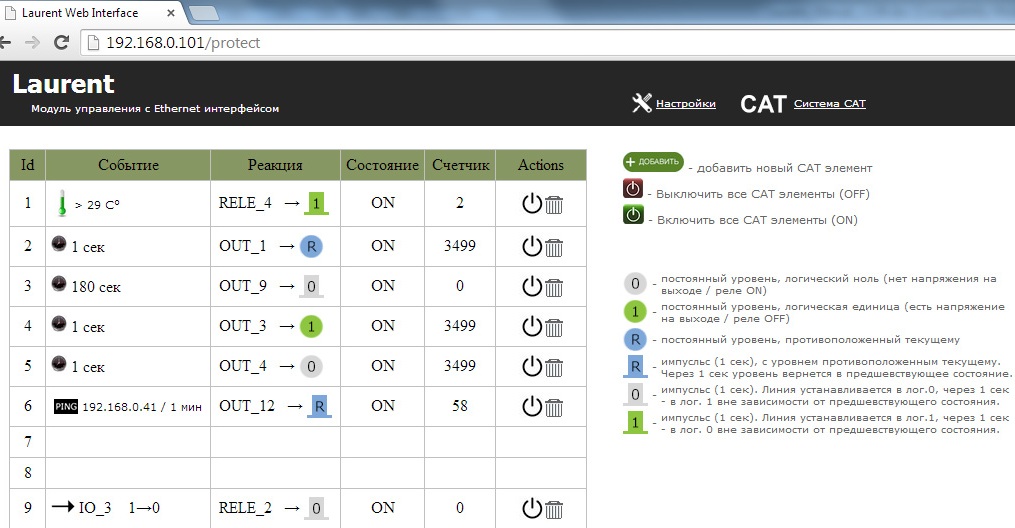

Utilitzant el sistema CAT, les respostes del mòdul a diversos esdeveniments en les seves entrades es configuren: quan el llindar de temperatura és superat, pel comptador d’impulsos, pel temporitzador o quan no hi ha resposta del dispositiu remot al comandament PING. El sistema CAT permet programar el mòdul i utilitzar-lo fins i tot de forma autònoma sense haver d’estar connectat a la xarxa tot el temps.

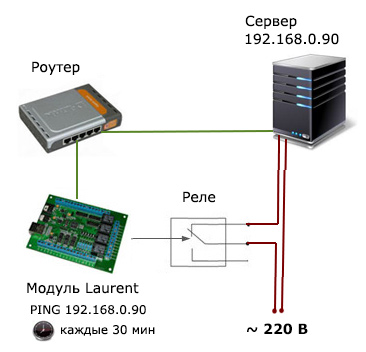

Mitjançant el mòdul Laurent-2 i el sistema CAT, podeu crear ràpidament un sistema per supervisar automàticament l'estat del servidor a la xarxa i reiniciar-lo immediatament si es detecta una "congelació". El servidor i Laurent-2 estaran a la mateixa subxarxa. Laurent-2 enviarà periòdicament una ordre PING al servidor mitjançant la seva IP i, si no hi ha resposta, es reproduirà un restabliment automàtic de l'energia a través del relé.

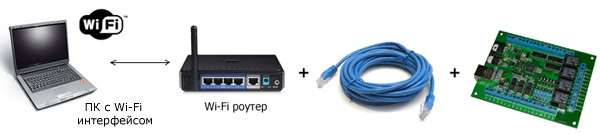

Els mòduls Laurent-2 es poden connectar fàcilment a una xarxa Wi-Fi sense fil mitjançant un encaminador Wi-Fi. Aquesta combinació de mòdul Laurent-2 i encaminador Wi-Fi permet controlar / gestionar el mòdul des de pràcticament qualsevol dispositiu equipat amb una interfície Wi-Fi a una distància considerable.

Laurent-2g

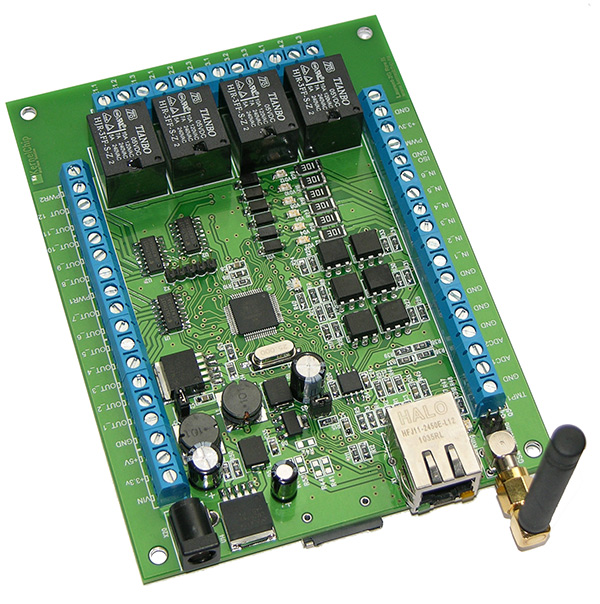

Mòdul Laurent-2G: una versió modificada del mòdul Laurent-2, acaba d’afegir un mòdem GSM amb la capacitat de connectar una antena a aquesta. Laurent-2G, com el model anterior, està dissenyat per controlar dispositius, sensors i actuadors digitals i analògics a través de la interfície Ethernet (LAN), només aquí encara es pot controlar a través de la interfície GSM, mitjançant comandes SMS o comandes de to DTMF.
