Com triar una secció de filferro per a xarxes d’il·luminació de 12 volts
En converses amb els clients, quan es discuteix il·luminació halògena de 12 volts, per alguna raó la paraula "baixa corrent" sovint parpelleja, cosa que caracteritza l'actitud corresponent a l'elecció dels cables, cosa que és útil, llavors la fem servir, el voltatge és segur.
La tensió de 12 volts és realment segura, en el sentit que tocar un fil nu amb aquesta tensió simplement no es fa sentir, però els corrents d’aquests circuits flueixen força grans (vegeu punts forts de l’ús de la tensió segura en la vida quotidiana).
Considerem el menjar com a exemple. làmpada halògena ordinària potència de 50 W, el corrent al circuit primari del transformador I = 50W / 220V = 0,23A (o, més precisament, una mica més, tenint en compte l’eficiència del transformador), mentre que el corrent I = 50W / 12V = 4,2 A flueix al circuit secundari de 12 V, que ja és 18 vegades més. Si no teniu en compte aquest fet, podeu trobar sorpreses molt desagradables.
Un dia un home em va venir a una consulta i em va dir el que havia fet a casa seva il·luminació halògena, va utilitzar un transformador d’inducció fiable de 1000W amb una càrrega de 900 W, gastat en caixa de muntatge un fil separat per a cada làmpada, però en el moment d’encendre els cables simplement es va incendiar i aquells cables que conduïen des de la sortida del transformador fins a la caixa de muntatge.
A la pregunta sobre la secció dels cables posats, respon: "Una secció ordinària, com a qualsevol altre lloc - 1,5 mm2". En mode estacionari, el corrent I = 900W / 12V = 75A hauria de passar per aquest fil, i encara més quan s'encén. La secció del fil de coure en aquestes condicions hauria de ser com a mínim de 16 mm.2. D’aquí la conclusió: És important no oblidar-nos de l’augment de corrents als circuits de 12 volts i, en conseqüència, escollir els cables. Tot i això, de vegades és completament insuficient.
Molt sovint hem de fer front a queixes que quan s’utilitzen transformadors d’alta potència (en aquest cas, 200W ja són d’alta potència), subministrant diverses làmpades, la brillantor de les làmpades disminueix notablement a mesura que augmenta la distància respecte al transformador. Els intents de fer front a aquest problema augmentant la potència del transformador, per descomptat, no condueixen a una millora de la situació, sobretot perquè l’augment de la potència de les làmpades utilitzades no ajuda. El fet és que la causa d’aquest fenomen és habitual caiguda de tensió sobre cables d’acord amb la llei d’Ohm.
Il·lustrem el que es va dir en un exemple concret:
Suposem que cal alimentar un grup de tres làmpades de 50W cadascuna, situades a una distància L del transformador, tal com es mostra a la figura:
El circuit equivalent té la forma:
Resistència de cada llum Rl = U2/ P = 2,88 Ohm, i la resistència del filferro amb una longitud L i una secció S
on ρ - resistivitat, en aquest cas coure (0,0173 ohm mm)2/ M).
Si la tensió U és compatible amb la sortida del transformador0 = 12 V, llavors el corrent a través de cada làmpada
i la potència alliberada a la làmpada

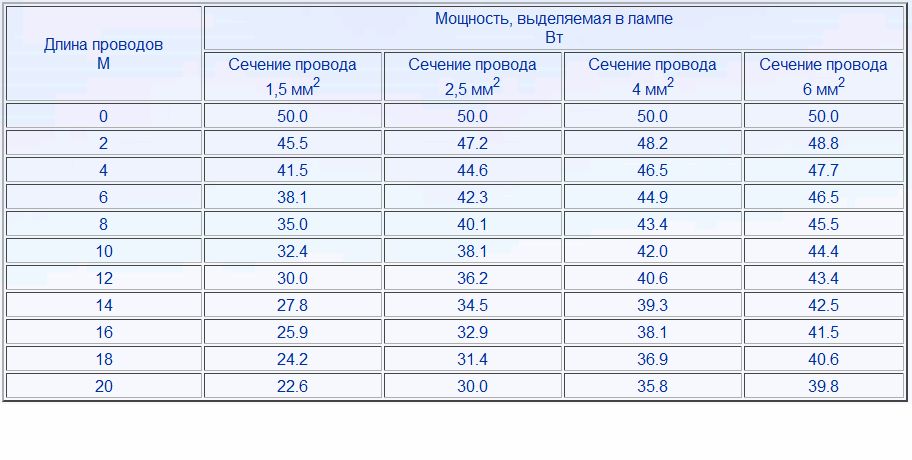

Utilitzant aquestes fórmules, potència fàcil de calcular vers la longitud del fil. Els resultats de càlcul es mostren a la taula (si feu clic a la imatge, la taula es carregarà en un format més gran):
Com es pot veure a la taula, la potència cau força ràpidament, augmentant les longituds del filferro, Això es veu encara més clarament als gràfics:
Fig. 3. Pèrdua de la llum de la llum en funció de la longitud dels cables d'alimentació
És possible evitar notables desnivells en el flux lluminós de les làmpades no només mitjançant l’ús d’un gran fil de secció, sinó també dividint les làmpades en grups alimentats per cables individus, en el límit d’alimentació de cada làmpada amb el seu propi filferro.. En qualsevol cas, a l’hora de comprar equips d’il·luminació, és útil demanar al venedor que doni recomanacions precises sobre l’elecció de la secció de filferro i el diagrama d’instal·lació.
A les taules corresponents es poden trobar recomanacions específiques per a l'elecció de la secció de filferro al circuit d'il·luminació de 12 V quan s'utilitzen transformadors electrònics i d'inducció.
Taules de selecció de la secció de cables dels circuits d’il·luminació de baixa tensió
Com s'ha mostrat anteriorment, a partir de l'anàlisi de pèrdues de potència en xarxes d'il·luminació de 12 V, la secció de fils per a una il·luminació halògena de 12 volts s'ha de seleccionar tenint en compte la potència total de les làmpades connectades al transformador i la longitud d'aquests cables.
L’enfocament per determinar la secció transversal dels cables depèn de quina font s’utilitza per alimentar el circuit: electrònica o d’inducció. La longitud admissible de cables del circuit secundari de les fonts d’alimentació electrònica, per regla general, no pot superar els 2 metres (en casos molt rars, es permeten llargades de fins a 3 metres per a transformadors d’alta potència). En aquest cas utilitzeu un filferro amb la secció transversal especificada a la documentació del transformador. Si aquestes dades no estan disponibles, podeu utilitzar de forma provisional les dades de la taula:
Taula transversal de fils de coure en un circuit d’il·luminació de 12 V de fins a 2 metres de longitud (per a fonts d’alimentació electrònica). Si feu clic a la imatge, la taula es carregarà en un format més gran.
Quan s'utilitzen transformadors d'inducció, la longitud del filferro al circuit secundari només està limitada per la caiguda de tensió a través dels cables i, per tant, pot ser significativament més gran que fonts d'alimentació electròniques (polsades), subjecte a una compensació augmentant la secció transversal del filferro.

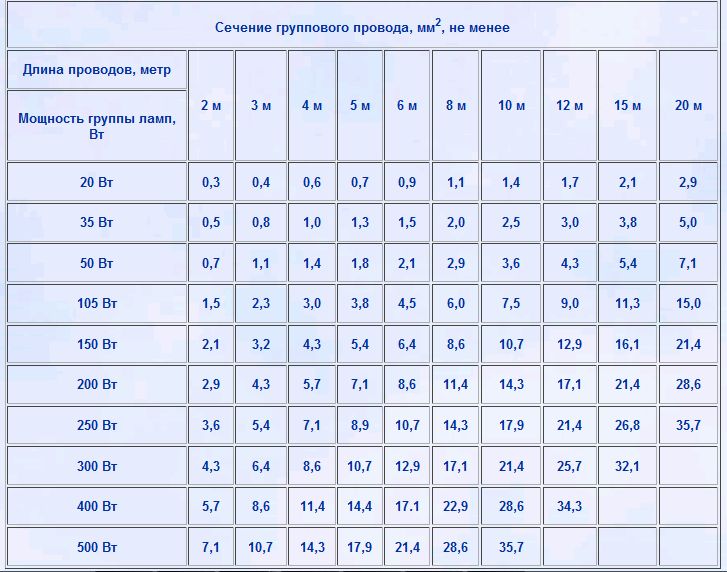

A continuació es dóna taula per triar la secció de cables depenent de la potència total de les làmpades connectades al bobinat secundari del transformador d’inducció i la longitud d’aquests cables. Cal tenir en compte que les làmpades es poden dividir en grups, connectades cadascuna amb el seu propi filferro, en aquest cas, la secció transversal del filferro del grup es determina per la taula per a cada grup per separat. En el límit, és possible connectar cada llum amb el seu propi filferro.
Taula transversal de cables de coure al circuit d’il·luminació de 12 V (per a transformadors d’inducció).
