Despertador ... il·luminació Un exemple d’ús d’un temporitzador electrònic
Com encendre la il·luminació estrictament segons el calendari? Per exemple, aneu a treballar a les 7.40 i torneu a les 17.20 i voleu que la llum estigui encesa damunt de la porta principal en aquell moment.
Imagineu-vos que vingueu a casa i ja us rebran una llàmpada encesa i no cal que busqueu un interruptor a les fosques, la llum s’encén automàticament i després d’un cert temps s’apaga de manera independent, sense la vostra participació.
O un altre exemple, vau anar a descansar, però no disposeu d’un senyal d’apartament, podreu crear un “efecte de presència”. En la vostra absència, la llum de l'apartament mateix s'encén i s'apagarà com si ningú hagués anat enlloc.
Conec persones que apaguen els escalfadors d'aigua (titans elèctrics) i les calderes de calefacció elèctriques durant el dia i les encenen només a la nit, quan comenci a comptar la tarifa del comptador nocturn. Com activar / desactivar automàticament?
Tot això es pot aconseguir mitjançant un senzill temporitzador electrònic, que es ven en botigues especialitzades.
Us diré com utilitzar el temporitzador IEK, que és exactament el que he comprat a la botiga. El temporitzador està dissenyat per encendre / apagar equips elèctrics després d'un període de temps determinat.
Al temporitzador presentat, per exemple, podeu introduir 11 cicles de temps. És a dir, el temporitzador durant el dia pot encendre / apagar la llum 11 vegades. El temps mínim entre l’encesa és d’1 minut.
El temporitzador té una bateria segellada integrada: una font d’alimentació autònoma recarregable que estalvia paràmetres si la tensió de xarxa desapareix i proporciona una potència de seguretat durant almenys 150 hores.

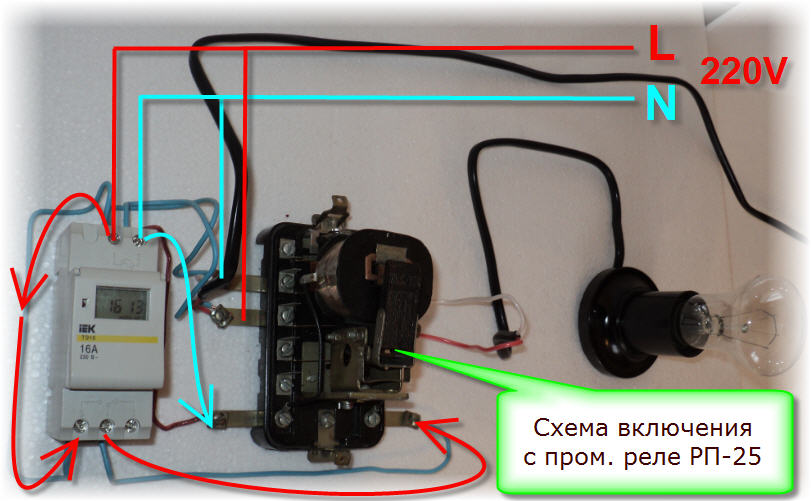

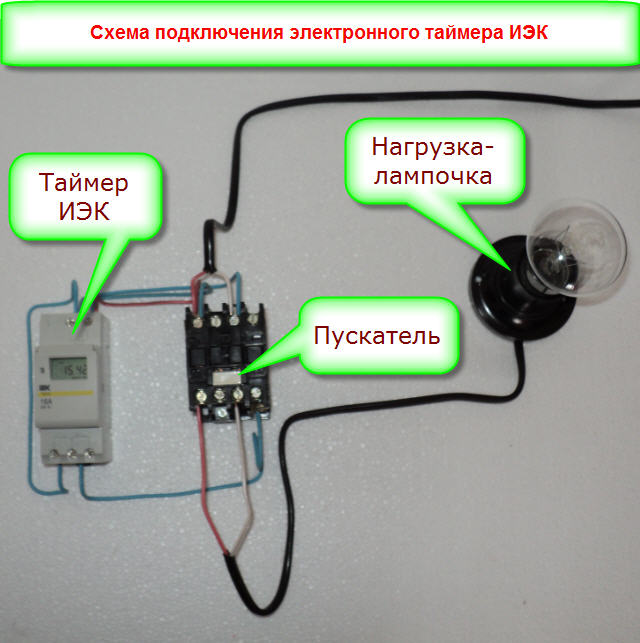

Es connecta molt senzillament. Als terminals superiors s’ofereix una tensió d’alimentació de 220 volts, un dels cables d’alimentació de la làmpada o qualsevol altre dispositiu elèctric que consumeixi un corrent de no més de 16 amperis està connectat a través dels terminals inferiors.
Per què hi ha 16 amperes? És un corrent tan màxim que els contactes interns del temporitzador poden canviar.

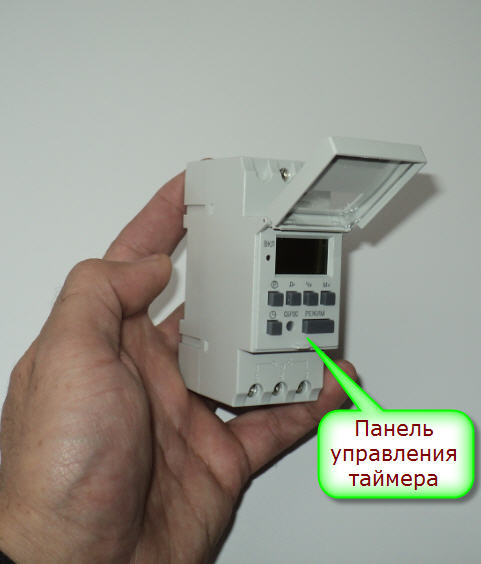

En poques paraules, el temporitzador electrònic simplement tanca o obre el seu contacte segons un programa de configuració manual. El programem nosaltres mateixos mitjançant els botons del panell frontal. La forma de programar està escrita al passaport de temporització, no hi ha res complicat. Seleccionem el mode de funcionament que necessitem i establim el temps d’encesa.
Per al control automàtic de la càrrega, és a dir, sense la nostra participació, un contacte de temporitzador és suficient, el segon no és necessari. Ho aclareixo perquè em van fer una pregunta:
"Per què arriben dos cables a la bombeta i només un fil passa del temporitzador a la làmpada?"
Qui no ho sap - li contesto. El segon filferro "va" directament a la làmpada. És el mateix que es connecta l’interruptor d’una làmpada: el fil neutre està connectat directament a la làmpada i un interruptor està connectat a la ruptura del fil de fase.
Resulta el mateix, només en lloc del commutador hi ha instal·lat un temporitzador electrònic.
Crec que el temporitzador electrònic és molt útil per a ús domèstic i en pot trobar molts usos.
El principi de funcionament i el diagrama de connexió del temporitzador electrònic en vídeo:
