Quines característiques tècniques dels cables i cables són importants per tenir en compte un funcionament fiable
Acostumem a classificar i descriure qualsevol producte industrial, inclosos els productes de cable i cable per a enginyeria elèctrica, estrictament segons uns criteris que s’anomenen característiques tècniques. Permeten seleccionar de forma òptima un model específic entre l’àmplia varietat de productes disponibles, per assegurar el seu funcionament llarg i ininterromput.
Cables i cables creat per transmetre energia elèctrica a distàncies amb la menor pèrdua possible. Per transferir el poder d’una manera més eficient d’una font als consumidors, es creen amb:
1. màxima conductivitat de les línies conductores:
2. l'excepció de la formació de maneres aleatòries i no autoritzades de drenatge d'energia per corrents de fuita.
Només el compliment simultani d’aquestes condicions permet transmetre i rebre energia elèctrica de forma fiable i contínua.
Com es garanteix una alta conductivitat dels cables conductors
Les pèrdues d’energia que es produeixen durant el pas dels corrents a través dels metalls estan directament relacionades amb la magnitud de la seva resistència elèctrica. Augmenten amb el seu augment.
Per millorar el pas del corrent elèctric a través de cables i cables, redueixen el valor de resistència dels seus nuclis degut a:
-
selecció de material de conductors conductors segons el valor de resistivitat de metalls i aliatges;
-
fabricar una secció transversal del nucli segons la càrrega de corrent admissible;
-
tenint en compte la temperatura de l’entorn de treball;
-
la influència del flux de temps dels processos tecnològics;
-
restriccions a la longitud total del circuit elèctric.
Durant el funcionament, l’estat de conductivitat i resistència elèctrica dels conductors conductors es controla constantment per diversos dispositius de mesura i protecció en mode manual o automàtic.
L'elecció del conductor per a la resistència específica del material principal
Recordem que aquest paràmetre caracteritza la resistència elèctrica del metall a Ohms, representada per un cilindre d’1 metre de llarg i amb una zona de secció d’1 metre quadrat. S'expressa per la unitat de mesura "Ohm ∙ mm2 / m" i ascendeix a 0,017 per a coure, alumini, acer i llautó; 0,026; 0,103; 0,025 Ohm ∙ mm2 / m, respectivament.
Segons aquest indicador, s’utilitzen conductors de coure on és necessari minimitzar la pèrdua de corrent per superar la resistència interna del circuit. Per regla general, s’utilitzen més sovint en cables o cables d’alimentació amb nuclis de diversos cables.
El rendiment de l’alumini i els seus aliatges és lleugerament pitjor en la conductivitat, però són més barats de fabricar i tenen menys pes. Per tant, els conductors d’alumini s’utilitzen en carreteres llargues, que s’eleven addicionalment fins a una gran alçada mitjançant una construcció especial de suports i un sistema aïllant.
S’afegeix un filferro d’aliatges d’acer o de llautó per augmentar la rigidesa i la resistència de les rutes esteses per tal d’evitar que es trenqui filferro a causa de les càrregues augmentades creades per ràfegues de vent potent, dipòsits de neu i altres accions anormals de fenòmens naturals.
Selecció de conductors conductors per zona de secció
Per a la realització de càlculs elèctrics en el disseny dels sistemes d’alimentació elèctrica, tots els equips es creen amb indicadors homogènics uniformitzats, resumits en taules.
Les venes de cables i cables es fabriquen amb una secció de secció calibrada. Per exemple, per a línies de comunicacions i telefòniques, el diàmetre de la secció circular d’un fil pot ser de 1,2; 0,9; 0,7; 0,64; 0,5; 0,4; 0,32 mm, i per a un nucli multi-fil: de 0,52 a 0,1 mm.
Amb finalitats industrials, produeix cables i cables amb 1,5 nuclis; 2,5; 4; 6 mm quadrats i altres zones de secció normalitzada.
La càrrega admissible creada per les capacitats que passen pels conductors de cables depèn del grau de metall, de la seva secció transversal i de les condicions de funcionament que proporcionen un equilibri entre escalfar el cable i l'eliminació de calor al medi.
Segons el tipus de càrrega que flueix pel cable, es classifiquen en:
-
potència que transmet energia elèctrica de major potència;
-
control, treballant a les cadenes de mesurament, protecció, automatització;
-
controls utilitzats per a commutació de dispositius automàtics;
-
comunicacions i telecomunicacions;
-
una altra finalitat.
Maneres de prevenir els corrents de fuita
El moviment de les càrregues elèctriques es produeix sempre en un circuit tancat des del potencial de l'extrem del generador fins a l'extrem receptor de dos nuclis aïllats. Si l’obriu, l’actual s’atura.
Quan la capa dielèctrica es trenca entre les venes, una part del corrent, segons la resistència de transició creada, comença a drenar-se pel lloc de danys i pot crear un curtcircuit. Com a resultat, hi ha una pèrdua d’energia inútil que pot ser beneficiosa.
Per excloure aquests casos, els cables metàl·lics nus de la línia de despesa estan separats els uns dels altres per un buit d'aire que té les propietats d'un dielèctric fiable.
Els conductors conductors es troben en cables el més propers possibles els uns dels altres i la prevenció de corrents de fuita i de curts circuits se situa en una capa d’aïllament orgànic o plàstic que cobreix la superfície dels cables metàl·lics.
Les seves propietats dielèctriques estan dissenyades per suportar només un nivell de tensió de manera fiable, que es crea entre els nuclis sota la càrrega del cable. Si se supera el seu valor admissible, es pot fer un desglossament elèctric de la capa d’aïllament i el corrent de fuga pel lloc del defecte format.
Aquesta característica de la construcció de cables i cables estableix la necessitat de la seva aplicació d'acord amb els límits de tensió per als quals s'ha dissenyat l'aïllament. És a dir, un cable telefònic amb conductors de coure, per exemple, d’1 mm quadrats, no es pot utilitzar per a circuits de control de baixa corrent de 380 o 220 volts, fins i tot quan es crea un gran marge de corrents de càrrega. En cas contrari, la tensió augmentada per a ell simplement es trencarà per la capa d’aïllament.
Vegeu també
Classificació de resistència de l’aïllament per cable
Durant la instal·lació i el funcionament, els cables estan sotmesos a càrregues mecàniques i tèrmiques que actuen en diferents direccions. Per protegir-se dels seus efectes destructius, es crea una protecció: la closca exterior o armadura addicional de diversos dissenys.
Es creen closques de protecció amb un disseny segellat. També impedeixen l’efecte destructiu de les aigües subterrànies, els àcids i els àlcalis continguts al sòl, on s’ubiquen els cables més sovint.
La violació de l'estanquitat de la beina del cable comporta la formació d'humitat al seu interior, la qual cosa redueix la resistència de la capa dielèctrica i pot provocar una aturada de l'aïllament.
Una característica important de l’aïllament i la funda de cable és la seva capacitat de resistir el foc. En condicions de funcionament normals, la capa dielèctrica només està exposada a la temperatura de funcionament creada per la càrrega. No és crític amb la seva aplicació.
Tanmateix, en situacions d’emergència, alguns materials, com el paper i el petroli, estan subjectes al foc i són ells mateixos aleshores fonts de foc.
D’altres, tanmateix, potser simplement no sostenen la combustió, sinó que es fonen el col.lapse de l’exposició a la temperatura elevada. Els cables amb aquest aïllament s'anomenen "retardants de flama" i es marquen "ng" a les marques.
Es divideixen en dos grups que no admeten el procés de combustió quan:
1. junta única:
2. allotjament en grup.
Els enginyers de les organitzacions de disseny participen en la selecció de productes per a cable amb finalitats industrials. Penseu en com implementar aquest problema de manera independent per a usos domèstics.
Com triar un cable i filferro per al cablejat domèstic
Tingueu en compte que les antigues normes que permeten l’ús d’alumini i els seus aliatges per a cables i cables d’edificis residencials deixen de ser vàlides. El motiu d’això: baixa tensió mecànica i tendència a picar durant la deformació i la flexió.
Per això, els antics cables d'alumini muntats en l'època soviètica van perfeccionant gradualment els seus recursos. Al cablejat modern, només es permet coure.
Per no implicar-se constantment en càlculs elèctrics complexos de la correspondència dels conductors de filferro a l'escalfament de temperatura admissible a partir de càrregues que es filtren, s'ha creat la taula següent.

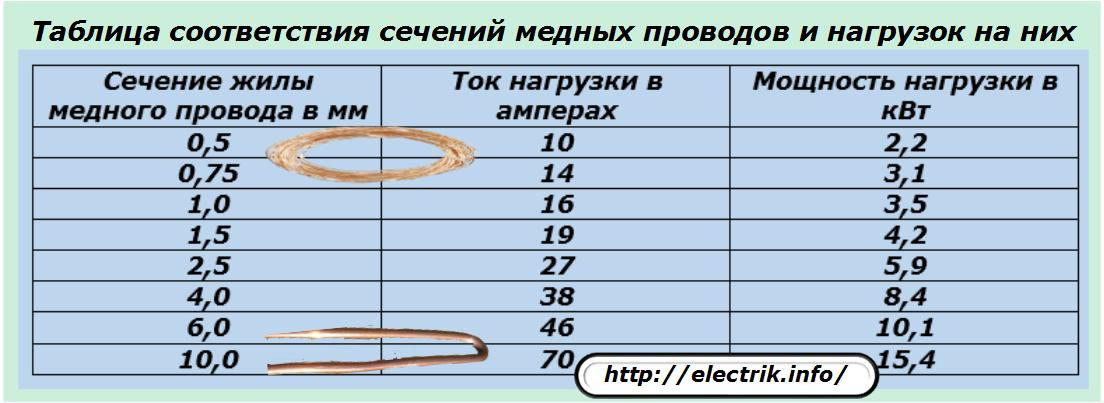

La relació de l’àrea de cables de coure per als corrents de càrrega admissibles i les capacitats de consum per al cablejat de les llars.
La gamma de productes per cable és molt extensa. Amb finalitats domèstiques són populars:
-
cables de la marca: PUNGP, PVA; PV;
-
cables de marca: NYM; VVGng; VVGngls.
