Interruptor per lots: per a què serveix i per a què serveix

Els commutadors per lots s'utilitzen per a circuits de commutació elèctrics. Al mateix temps, es poden fer servir tant en circuits de corrent directe com alterns amb una tensió de 220, 380 V. Tot i això, les persones sovint confonen i, a l'antiga manera, anomenen interruptors "interruptors", cosa fonamentalment errònia. Per tant, entenem què és i quina és la necessitat dels interruptors de paquets, així com en què es diferencien dels interruptors de circuit?

Definició

Un interruptor de paquets és un dispositiu de commutació per encendre i apagar circuits elèctrics, amb el mateix propòsit que els interruptors de circuit. Va obtenir aquest nom a causa del fet que consta del mateix tipus d’elements (paquets) reunits al mateix eix i assegurats amb pins. Així, en la producció a partir de les mateixes parts es pot muntar un dispositiu de commutació amb qualsevol nombre de pals (grups de contacte).

Es caracteritzen per un moviment rotatiu de la barra de control i els contactes, i no per desplaçar-se al llarg de l’eix vertical o horitzontal, com en els interruptors de commutació, els interruptors de ganivets i les màquines automàtiques.

L’interruptor per lots es controla manualment, és a dir, no desconnecta el circuit en cas de sobrecàrrega, com ho fan els interruptors de circuit.

Els paquets tenen diferents dissenys i estan dissenyats per a corrents de commutació de diverses mides, tant 16A completament domèstics com potents a 200A. A més, la durada de servei està limitada per les funcions de disseny del dispositiu, de manera que el nombre de cicles de commutació se situa en el rang de 5000-15000 vegades.

Dispositiu

L’interruptor per lots consta d’un conjunt de plaques aïllants i grups de contacte fixats en un eix. El mànec està muntat a l’extrem superior d’aquest eix i està fixat rígidament en una de les posicions. L’interruptor sol tenir dues posicions (“on” i “off”).

Estructuralment, gairebé un dispositiu similar és un paquet COMMUTADORS, com el seu nom indica, es necessiten per canviar circuits. Solen tenir molts grups de contacte (paquets), el nombre pot ser de diverses a 10-12 peces. A la figura següent es mostren interruptors i commutadors de paquets amb un nombre diferent de paquets i la disposició general de productes moderns.

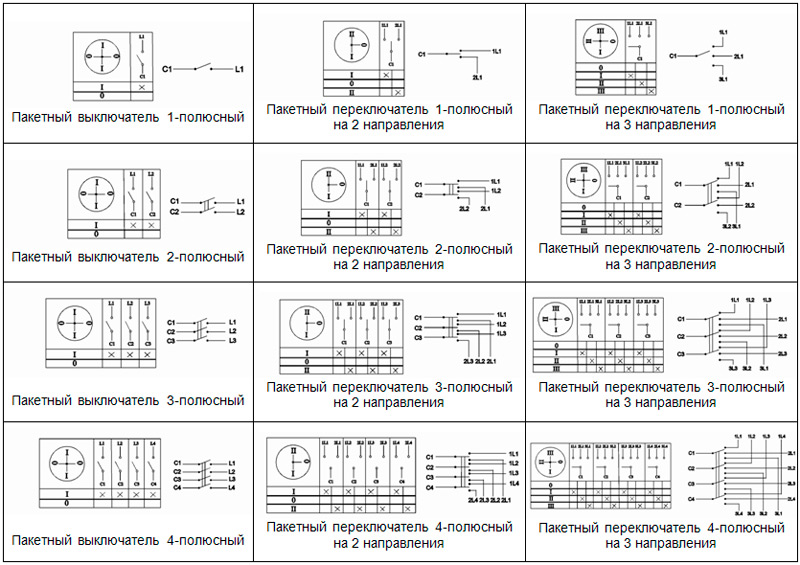

Els interruptors per lots poden tenir més posicions que només "encesa" i "desactivada", i en cada posició els contactes estan tancats alternativament, o es tanquen en qualsevol seqüència o grups per implementar certs esquemes de commutació. A la figura següent es mostra un exemple.

Al mateix temps, en el marcatge d’un determinat dispositiu s’indica el seu tipus (PV-switch, PP-switch), disseny, mètode d’instal·lació, esquema de commutació, etc. A continuació, es mostra un exemple de descodificació del marcatge de productes domèstics (KEAZ).

Àmbit d’aplicació

Els interruptors per lots es van utilitzar activament als quadres elèctrics dels apartaments per apagar o encendre la tensió de l'apartament. I encara a l’antic parc d’habitatges se’n troben sovint. Una variant del diagrama de connexió que veieu a continuació.

Tanmateix, actualment, en lloc d’ells, s’utilitzen disparadors o interruptors de càrrega (un analògic d’interruptors de ganivets) a l’entrada.

També poden actuar com a commutadors de circuits individuals de grans instal·lacions elèctriques, per exemple, per a l’alimentació de commutació de circuits de protecció de relé i altres coses. Però actualment és difícil justificar l’ús d’interruptors per lots com a dispositius de commutació d’entrada en quadres elèctrics.

Mentre que els interruptors de paquets de lleves s’utilitzaven activament i s’utilitzaran, més sovint en instal·lacions elèctriques domèstiques, sinó en producció.Amb la seva ajuda, és convenient fer circuits per a circuits de commutació, maneres de controlar alguna cosa (local, remot), invertir el motor i canviar els seus enrotllaments (diferents velocitats o un estelta delta a la posada en marxa, etc.) i diverses altres tasques complexes.

La figura de dalt mostra un exemple d’ús d’un commutador de paquets per revertir un motor asíncron trifàsic: els contactes de les posicions 1 i 2 commuten perquè la seqüència de fase canviï, en la posició 0 estan tots oberts.
