555 Timer integrat: recorregut de la fitxa de dades
Fa uns vint anys, es produïen gairebé tots els equips electrònics, tant domèstics com industrials. Per tant, tota la base elemental (transistors, microcircuits, díodes, resistències) s'utilitzava domèstica.
Per entendre-ho, encara que no siguin molt grans per als estàndards moderns, es van publicar llibres de referència. Aquesta literatura era tan escassa que, en termes actuals, s’hauria d’anomenar best-seller: a les llibreries, tota la literatura d’electrònica es va esgotar a l’instant. Els compradors d’aquests llibres eren principalment aficionats a la ràdio i enginyers de reparació.
Com a Yandex. Hi ha de tot
Actualment, tota l'electrònica es desenvolupa i es fabrica a l'estranger, de manera que tota la base elemental també és "d'allà". Això es nota ja en l’adquisició de components de ràdio als mercats de ràdio i a les botigues en línia. Si cerqueu, per exemple, KR1006VI1, els venedors útils, segur, us oferiran NE555. Podeu trobar molts exemples similars. Aquest estat de coses és simplement agradable, perquè és un pecat ocultar, en temps soviètics, components de ràdio simplement "arrossegats" de les empreses, però lluny de tot el que es volia trobar.
Naturalment, no es poden trobar directoris en paper per a peces importades, ja que simplement no s’emeten. Però les empreses - fabricants de cada transistor, díode o microcircuit en format electrònic, la majoria de vegades en forma de fitxers * .pdf, publiquen documentació tècnica - Fitxa tècnicaque sempre es pot trobar a Internet.
Ara no heu de passar per un manual de mil pàgines per trobar les característiques tècniques d’un transistor o díode únic. Aquesta quantitat d'informació s'adapta només a una o dues pàgines. És cert que cal tenir en compte que si aquesta fitxa de dades és quelcom més complicat, per exemple, per a un microcontrolador, la descripció pot trigar més d'una dotzena o, fins i tot, centenars de pàgines.
555 Full de dades del temporitzador integrat
En format electrònic es troba un fitxer NE555.pdf, amb un volum d’uns 600 quilobytes. En aquest cas, heu de prestar atenció a aquest detall. Documentació La fitxa de dades, com els propis 555 temporitzadors, és produïda per moltes empreses. Els temporitzadors són cronòmetres, no canvia res dins o fora d’ells. Però el volum de fitxers de fulls de dades pot variar des d’un centenar amb un quilobyte petit fins gairebé set-cents. Es tracta d’unes 25 pàgines.
Aquesta diferència es deu al fet que en algunes descripcions només es poden trobar paràmetres elèctrics, el pinout, el nom dels senyals i el circuit intern. I en altres, més voluminosos, també hi ha diferents esquemes de commutació, fórmules de càlcul i molt més. Per tant, ceteris paribus, heu de veure fitxers * .pdf més voluminosos. A continuació, es consideraran diversos esquemes de la fitxa de dades NE555.pdf.
Multivibrador de fitxa de dades
A l’article anterior "Dissenys del temporitzador integral 555" La figura 9 era un esquema d’un multivibrador auto-oscil·lant. Aquest circuit no utilitza el pin 7, que està especialment dissenyat per a la descàrrega d’un condensador de temps, i el condensador es carrega i descarrega mitjançant la resistència R1. Per tant, els polsos de sortida d’aquest generador només poden ser polsos en forma de meandre. El cicle de treball d'aquest tipus de polsos és de 2.
Per obtenir pulsions de qualsevol cicle de treball obligatori, els fabricants recomanen un circuit lleugerament diferent, que es mostra a la figura 1.
La nota al peu de la figura diu que el pin 5 CONT hauria de connectar-se a un cable comú mitjançant un condensador petit per evitar interferències. A continuació, es descriurà sobre aquesta conclusió.
Figura 1
I la figura 2 mostra els esquemes de cronologia.
Figura 2
Quan s’encén l’alimentació, el condensador C es descarrega, de manera que el pin TRIG 2 és baix, cosa que fa que la sortida OUT (pin 3) s’estableixi a un nivell alt.El condensador C comença a carregar-se a través de resistències (Ra + Rb) fins que la tensió que hi ha a sobre arriba al llindar superior del temporitzador (0,67 * Vcc). El temps de càrrega serà tH = 0,693 * (RA + RB) * C.
D’aquesta manera, es forma la durada del pols.
Passat aquest temps, la sortida del temporitzador canvia a un nivell baix, i el condensador C es descarrega a través de la resistència RB i una sortida especial 7 DISCH (descàrrega). La descàrrega continua fins que la tensió a través del condensador baixa fins a (0,33 * V), el llindar de resposta comparador TRIG. La sortida del temporitzador és alta i el cicle es torna a iniciar. El temps de descàrrega és tL = 0.693 * (RB) * C. Aquest serà el temps de pausa.
El període de repetició del pols és igual a la suma del període de pols i pausa = tH + tL + 0,693 * (RA + 2RB) * C, i la velocitat de repetició de pols serà la freqüència ≈ 1,44 / ((RA + 2RB) * C).

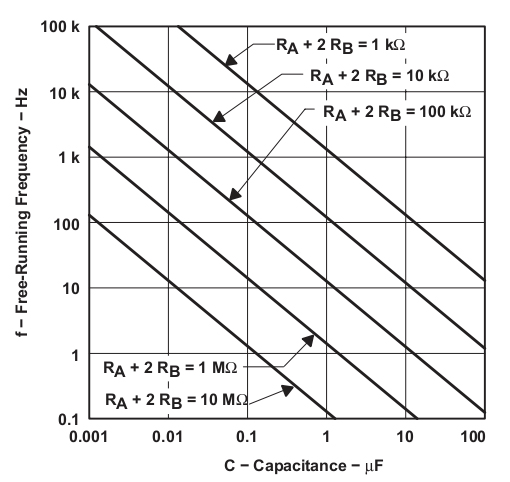

La figura 3 mostra un nomograma extret d’un full de dades. Permet determinar almenys aproximadament la freqüència dels polsos amb qualsevol combinació d’un condensador de temporització i resistències. Més precisament, la freqüència es selecciona durant els càlculs i, més tard, durant l’afinació. Al cap i a la fi, no és cap secret per a ningú que moltes fórmules d’electrònica donin resultats aproximats.
Quan s'utilitza el nomograma, el revers també és molt possible, és a dir, seleccionar els paràmetres de la cadena RC a una freqüència determinada.
Figura 3
Heu de parar atenció a aquest detall: en cap de les fórmules anteriors no hi ha una tensió d'alimentació. En conseqüència, la freqüència de les oscil·lacions i el seu cicle de deure no depenen en cap cas de la nutrició. Aquests valors només s'estableixen mitjançant els paràmetres de la cadena RC. L’estabilitat de la freqüència d’impuls a la sortida del temporitzador també depèn de l’estabilitat d’aquests paràmetres.
Conclusió misteriosa 5 CONT
CONT significa Control CONTROL. És aquí on s’aplica la tensió de control, de vegades s’anomena modulant. Amb això, podeu canviar els valors fixos dels llindars dels comparadors, cosa que permet canviar el temps de càrrega: descàrrega del condensador de configuració de temps. Aquest control permet crear generadors amb PWM i modulació de pols de temps del senyal. El circuit modulador PWM es mostra a la figura 4 i el seu esquema de sincronització a la figura 5.
Figura 4
Si ens fixem bé en el circuit, podem dir que es tracta d’una sola oportunitat. La seva descripció es troba a l’article. "Dissenys del temporitzador integral 555". Només el pin 5 CONT no s’utilitza al circuit d’un oscil·lador, simplement es recomana “posar-lo a terra” a través del condensador mostrat per la línia traçada. Els esquemes de temporalització que es mostren a la figura 5 ens permeten treure les conclusions següents:
Figura 5
Per si mateix, el modulador de pols no produeix, és a dir. no és un generador.
Els impulsos externs s’alimenten a la seva entrada, en aquest cas amb una freqüència constant i un cicle de treball.
S’aplica un voltatge de modulació alternatiu a l’entrada de control CONT, sota l’acció de la qual es canvien els llindars dels comparadors d’entrada. El voltatge modulador es pot subministrar directament o mitjançant un condensador d’aïllament, tal com es descriu a la nota del circuit del full de dades.
Els llindars per al funcionament dels comparadors determinen la tensió de la càrrega: la descàrrega del condensador de configuració del temps C. El que s’obté d’aquest es mostra clarament en el diagrama inferior de la figura 5.
Oscil·lador impulsat
El seu circuit es mostra a la figura 6.
Figura 6
El circuit repeteix exactament el circuit multivibrador mostrat a la figura 1, només utilitza el pin 5 CONT, al qual s’aplica un voltatge de control en forma de triangle. La figura 7 mostra el diagrama de sincronització d’aquest generador.
Cal destacar que els valors horitzontals i la sensibilitat del canal de desviació vertical es mostren a tots els gràfics de temps. És a dir, davant nostre no es tracta només d’un dibuix a mà, sinó oscil·logrames reals. Per tant, es poden utilitzar per determinar l'amplitud de les tensions moduladores, així com el període i la freqüència dels polsos d'entrada i sortida.
Figura 7
El voltatge del condensador, o més aviat del seu embolcall, repeteix exactament la forma del senyal de modulació i la freqüència dels polsos de sortida varia en funció de la tensió moduladora. Amb una tensió moduladora mínima, la freqüència de sortida del generador és màxima. A mesura que augmenta aquesta tensió, la freqüència de sortida disminueix i arriba a un mínim quan la tensió moduladora arriba a un màxim.
Quan el voltatge modulador, superat el màxim, comença a caure, la freqüència de sortida del generador comença a augmentar, el cicle es repeteix de nou. L'amplitud de la càrrega: la descàrrega del condensador que varia el temps també canvia sota la influència de la tensió modulant.
A més dels circuits considerats, la fitxa tècnica també té en compte els circuits del ja esmentat tret únic, detector de pèrdues de pols, divisor de freqüència, així com el circuit de temporitzador de seqüència que es mostra a la figura 8.
Figura 8

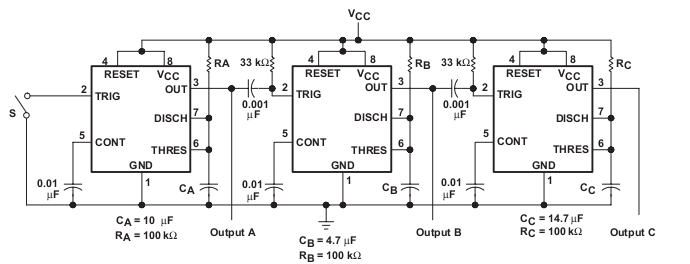

La lògica del temporitzador és senzilla: quan premeu el botó S, s’inicia el temporitzador A i apareix una tensió d’alt nivell a la sortida de la sortida A, que després de la velocitat de l’obturador establerta pel circuit de temporització RA * CA, baixa. La diferència negativa d’aquest pols a través del circuit diferenciador 0.001uF * 33KΩ s’alimenta a l’entrada TRIG de la propera instantània i l’inicia.
A la sortida del segon set d'un tret, un nivell alt. Quan s'acabi el retard, comença el tercer amb un tret. En principi, és possible augmentar aquesta cadena de sèries d'un tret fins a l'infinit. La figura 9 es mostra el diagrama de temporalització de les tres cel·les.
Figura 9
Mireu el full de dades.
Aquí es proporciona informació útil sobre el treball, en aquest cas, es pot obtenir un temporitzador integral 555 estudiant la fitxa tècnica. Sovint, a molts fòrums electrònics heu de veure aquests diàlegs: ajuda, diversos, muntar el circuit, però activar-lo, no funciona. I, de vegades, com a resposta sona, diuen, mireu una fitxa de dades.
