Com connectar de forma independent un forn elèctric i una rentadora
1. A qui ajudarà?
Els electrodomèstics es fan cada cop més sofisticats. Tan "més intel·ligent" que quan es compra comença a dubtar de la seva utilitat mental. Sembla que amb prou feines es pot dominar aquest miracle: recordaria com activar el conjunt de funcions més senzill i necessari i la resta d’aparells quedaran òbviament sense ús. A més, sorgeix la idea que, com que la tècnica és complicada, és tan fàcil com fer-la malbé o trencar-la.
I quan es tracta d’una rentadora o d’una estufa elèctrica, cal tenir en compte que encara s’han de connectar. Sí, i fes-ho bé. Al cap i a la fi, una entrada al manual d’instruccions diu explícitament: “La connexió ha de ser realitzada per especialistes qualificats. En cas contrari, la garantia no serà vàlida. " I la garantia és tot!
Va ser llavors quan van ajudar els empleats de la botiga en què es va comprar l'equip. Els seus arguments són aproximadament els següents: "per una petita quota ...", "per no perdre la garantia ...", "cal la qualificació ...". Tot és cert, per descomptat, però amb algunes reserves.
En primer lloc, a la pràctica, la denegació de les reparacions de garantia només amenaça si el mal funcionament es produeix precisament per una connexió incorrecta. I no importa qui hagi fet aquesta connexió, especialista qualificat o no. L’única diferència és que si contracteu algú, podeu presentar una queixa. I com d’efectives seran aquestes afirmacions és una altra pregunta.
En segon lloc, si ja contracteu especialistes, estaria bé conèixer els documents que confirmen la seva qualificació. Com a mínim, han de tenir certificats de cessió al grup de seguretat elèctrica. I, a més, els documents sobre educació especialitzada o, almenys, certificat de finalització de cursos no perjudicarien. La particularitat és que molts magatzems d’electrodomèstics simplement no disposen d’aquests especialistes en el personal, i realitzen els treballs de connexió ... trasllats ordinaris i conductors d’entrega.
En tercer lloc, per malmetre els electrodomèstics moderns amb una connexió equivocada, realment s’ha de provar i fins i tot mostrar talent. Cal recordar que la tecnologia està feta per a l’home. I és naturalesa humana equivocar-nos de vegades. Per tant, el disseny fins i tot del bullidor més simple està dissenyat de manera que es minimitzi la probabilitat que es produeixi un error fatal. En altres paraules, la tècnica es protegeix a tu mateixa i a tu el màxim possible.
Tenint en compte totes les qüestions anteriors, arribem a la següent conclusió: cal escollir especialistes per connectar els electrodomèstics de nova adquisició amb molta cura, i el millor de tot, si no teniu por de recollir un tornavís i una alicates, feu-ho tot, armat amb aquest article i el manual d’operacions (manual).
2. Què és perillós?
Hi ha dos perills quan connecteu una estufa elèctrica:
- obtenir una descàrrega elèctrica;
- fer un incendi a l'apartament.
Si realitzeu tots els treballs amb tensió apagada i el cablejat compleix les normes de seguretat, els dos perills no seran exclosos.
Les normes aquí són:
- l'estufa elèctrica s'ha d'alimentar des d'un interruptor independent de 25 - 32 A (tres pols per a una xarxa trifàsica i un pol per a una monofàsica);
- la secció transversal del cable que subministra l'estufa hauria de tenir un mínim de 2,5 metres quadrats. mm per a filferro de coure (4 mm quadrats d'alumini, però s'ha de disposar d'alumini al cablejat);
- Bé, per descomptat, el cablejat en si hauria de poder suportar una càrrega addicional d’uns 7 kW (segons el model de l’estufa) - això és especialment important si abans no hi havia una estufa elèctrica a l’apartament.
Quan la rentadora està connectada independentment als dos perills anteriors, s’afegeix una tercera: el perill d’una petita inundació a l’escala d’una sola cuina o bany. Si no vivim a la planta baixa, també hi ha una mica de responsabilitat amb els veïns de sota. Cal destacar aquí que les rentadores modernes utilitzen energia i aigua de manera molt econòmica.
A més, hi ha un pany electromagnètic a les portes de les màquines de càrrega frontal, que impedeix obrir-se durant el rentat o el rentat. Les màquines estan equipades amb una vàlvula d'emergència per drenar manualment l'aigua en cas de mal funcionament. Per tant, les escenes salvatges amb fluxos de veïns i veïns van inundar diversos pisos cap avall, com en un anunci de descalació, no poden ser per definició.
Per garantir la seguretat elèctrica quan connecteu una rentadora automàtica, recordeu el següent:
- la presa d'aquesta unitat ha d'incloure un contacte a terra i el cable d'alimentació: un tercer nucli (zero de protecció).
En qualsevol cas, sigui quina sigui la connexió a la xarxa elèctrica domèstica, la presència de dispositius com a màquina diferencial o RCD només és benvingut.
Si el cablejat del vostre apartament no compleix els requisits mínims indicats, haureu d’afinar-lo. Per fer-ho, cal instal·lar disjuntors automàtics soviètics i treure un nou cable al lloc d’instal·lació als locals residencials construïts a la Unió Soviètica. No ho podeu deixar de banda, i els "especialistes en botigues", amb l'objectiu d'estalviar temps i diners, sovint no hi presteu atenció.
3. Connecteu l'estufa elèctrica.
Les estufes elèctriques són monofàsiques, hi ha trifàsiques. La mateixa placa trifàsica es pot incloure tant en xarxes monofàsiques com trifàsiques. Les cuines monofàsiques no estan incloses en una xarxa trifàsica.
Si sou un feliç propietari d'una xarxa trifàsica, el cable que va des de la centraleta del vostre apartament fins a la sortida de l'estufa ha de ser de quatre nuclis (fases A, B, C i protecció zero PE). En aquest cas, els conductors de fase poden tenir qualsevol color: rosa, negre, marró, blanc, etc., i el zero de protecció només pot ser groc amb una franja verda. En tres fases es pot reduir la càrrega actual a la xarxa i utilitzar un cable d’una secció més petita. Com que el cable és de quatre fils, el parell "connector de connexió" també ha de tenir quatre elèctrodes.
Si la xarxa és monofàsica, el cable serà de tres nuclis: la fase L, que opera zero N i la protecció zero PE. La fase de protecció i el zero són els mateixos colors que en el cable trifàsic, i el zero de treball és blau, cian o blanc amb una franja blava. Com que el cable és de tres fils, el connector serà, respectivament, amb tres elèctrodes.
Algunes paraules separades es dedicaran als connectors de connectors. Pot ser que una parella a temps complet, l'anomenat "pare" i "mare", no siguin adequats per a la vostra xarxa. Podeu comprar l’adequat a gairebé qualsevol botiga d’electricitat. L’endoll i la presa, fabricats segons els estàndards soviètics, tenen un aspecte no tan pretenciós i són inconvenients a la instal·lació, però no provoquen queixes sobre l’operació.
A més d’ells, actualment hi ha moltes altres opcions per a parells de solucions de disseny més diverses. L’elecció és vostra. Aquí només es tindrà una qualificació nominal actual. A la pràctica, un parell d’endolls amb un corrent nominal de 40 A és suficient per a qualsevol estufa elèctrica domèstica.
S'ha de dir alguna cosa sobre el cable d'alimentació, si es compromet a muntar-lo. Quan es posa el cable a la porta (cablejat ocult), és inacceptable l'ús d'un cable flexible en aïllament de goma. En qualsevol cas, el cable VVG amb el nombre adequat de nuclis serà òptim.

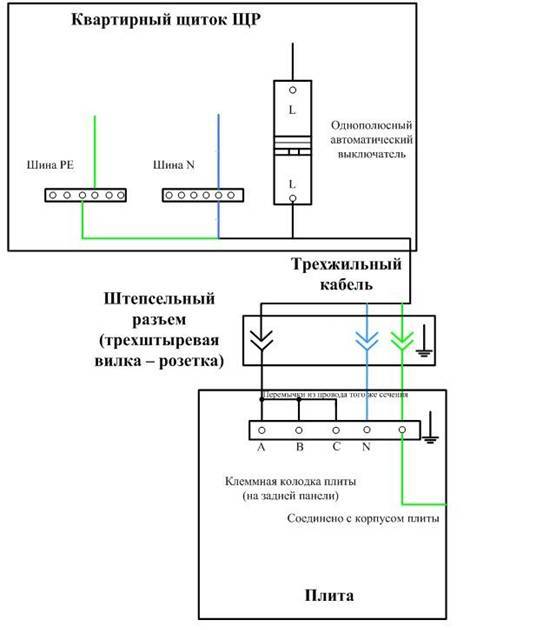

Fig. 1. Connexió d'una placa trifàsica a una xarxa monofàsica. Si el bus zero de l'escut de l'apartament és només un i la línia és de dos fils, el filferro groc-verd es connecta a la carcassa a terra de l'escut ЩР.

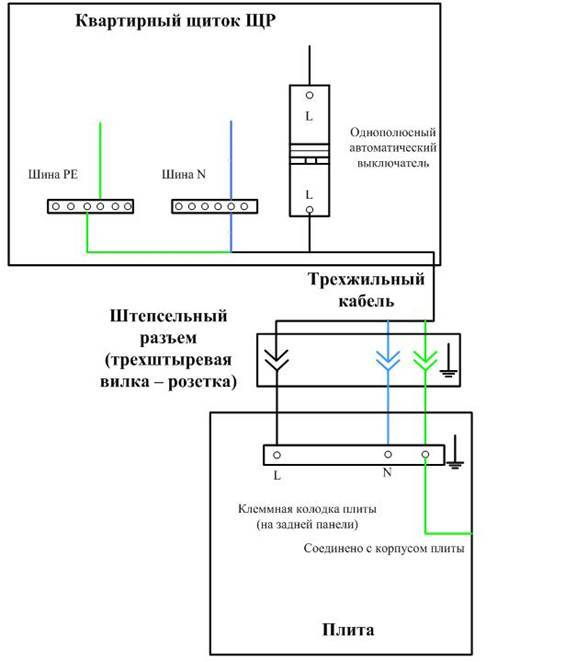

Fig. 2. Connexió d’una placa monofàsica
4. Connectem una rentadora automàtica.
La tasca més responsable i important aquí és l'elecció de la ubicació de la instal·lació i el nivell de la rentadora. S'exposen alguns requisits al sòl i al paviment. El sòl ha de ser dur, ferm, uniforme i no permetre cap deformació ni deformació. Els sòls de taulons podrids antics no són adequats: és millor col·locar-hi una làmina de contraplacat o qualsevol altre tauler de mida adequada. Per protegir el recobriment i per evitar relliscades, és millor col·locar una estora de goma sota la màquina, o almenys només un tros de linòleum.
Abans de la instal·lació, és absolutament necessari eliminar totes les peces d’enviament (pinces, barres, cargols). Les abraçadores fixen el cable d'alimentació i drenen la mànega. Les barres i els cargols fixen la posició del tambor. Aquestes peces estan col·locades per donar rigidesa a l'estructura durant el transport, i durant la seva explotació fins i tot poden causar danys. És millor guardar els elements eliminats: de sobte, us traslladareu o, per algun motiu, transporteu la màquina a un altre lloc de residència?
El millor és comprovar la posició de la rentadora en relació amb el sòl amb el nivell de l’edifici, i, en absència d’un, podeu fer servir un bol de fons ample abocant-hi una mica d’aigua. La màquina, que no s’ha alineat horitzontalment, no funcionarà normalment, ja que durant el cicle de gir el seu tambor vibrarà fortament, fins a impactes sobre el cos.
La connexió de la rentadora a la xarxa no sol ser un problema. La potència elèctrica nominal de les rentadores domèstiques és de mitjana de 2,2 kW. Això no és molt, de manera que es pot connectar la rentadora a una presa convencional amb un contacte a terra i una càrrega nominal de 16 A, sobretot perquè la màquina ja està equipada amb un endoll corresponent estàndard. No existeixen rentadores trifàsiques, per tant, estan connectades segons el circuit que es mostra a la figura 2 per a una estufa elèctrica monofàsica.
A continuació, cal organitzar la ingesta d’aigua. Per fer-ho, podeu utilitzar el punt de connexió estàndard amb un lavabo d’aigua freda, dutxa o wàter: es compra un te de diàmetre de la canonada, i ja hi ha connectada una mànega d’entrada (també comprada per separat) i l’esmentat lavabo / dutxa / vàter. No oblideu fer servir el rodet i intentar no excedir-lo; els elements de bronze dels accessoris sanitaris esclaten fàcilment per esforços excessius.
Per descomptat, podeu instal·lar la pinça en una canonada amb aigua freda i organitzar una presa d’aigua autònoma per a la màquina, però això requerirà costos laborals addicionals (foradar una canonada, instal·lar una abraçadora, etc.), això és al vostre gust i segons la situació. Les mànegues d’entrada estan disponibles en diverses longituds: fins a 5 m. I les mides de connexió estan unificades de manera que no haureu de trencar-vos el cap aquí.
Sovint no és suficient la mànega de drenatge regular de la rentadora. Per tant, comprem una mànega de desguàs (que també es ven en diverses longituds de fins a 5 m.), En construïm una de forma regular i organitzem un desguàs a l’aigüera / banyera o directament a la claveguera. Per altra banda, aquesta darrera opció és molt preferible per diverses raons. En primer lloc, l’aigua bruta després del rentat no és partidària de la fontaneria i no decora l’interior. En segon lloc, potser haureu de retirar periòdicament la mànega de l’aigüera o de la banyera, i on és la garantia que no oblidareu mai tornar-la a col·locar abans de rentar-la?
En qualsevol cas, a l’hora d’instal·lar el desguàs, cal respectar diverses normes. Primer de tot, a la part posterior de la màquina dels clips cal fixar un llaç des de la mànega de desguàs (fins a la part superior de la màquina i fins al terra): un sifó és necessari perquè l’aigua i altres delícies no surtin de la claveguera cap a la màquina. A continuació, el desguàs mateix s’ha de situar a una alçada de 50-80 cm del nivell del sòl. Això és necessari perquè la bomba de desguàs pugui fer front a la seva tasca.
Per instal·lar un desguàs a la claveguera, cal un tee. Si els diàmetres de les canonades i la mànega no coincideixen, podeu fer servir els acoblaments de tancament.
Si el desguàs s’instal·la a una banyera o a l’aigüera, cal fixar de manera segura la mànega de desguàs, per exemple, amb un ganxo de plàstic.
5. Conclusió
En conclusió, podem dir que no tot és tan espantós com sembla de vegades. I per tant, tenint només una mica de zel i desig, és molt possible evitar despeses innecessàries pels serveis de dubtosos militars i obtenir tranquil·litat i confiança. De fet, fins al final només podeu estar segur del que es fa amb les vostres pròpies mans.
Alexander Molokov, http://electro-ca.tomathouse.com/
