Com calcular i triar una font d’alimentació per a una tira LED de 12V

La tira LED permet organitzar la il·luminació i la il·luminació. Quan s’utilitzen models amb potència de 220V, cal connectar un petit adaptador amb un pont de díodes a l’interior. Però per connectar Banda LED de baixa tensió de 12V o 24V necessitareu una font d’alimentació. I per als models multicolors, també hi ha un controlador. En aquest article parlarem de com triar i calcular l’alimentació de la banda LED en corrent i potència.

Espècie

Tot el següent és cert tant per a la tira LED comuna de 12V com per als models amb tensió d'alimentació de 5V o 24 volts.

Abans de procedir al càlcul de l’alimentació de la banda LED, haureu de decidir on s’instal·larà, depèn de quina opció cal parar atenció.

Segons el mètode de refrigeració, es distingeixen dos tipus d’alimentació:

• Amb refrigeració activa;

• Refredat passiu.

La refrigeració activa consisteix en radiadors i un ventilador (un refrigerador similar als instal·lats als ordinadors). Els avantatges d’aquest sistema són que els radiadors dels elements d’alimentació s’utilitzen en mides més petites, cosa que significa que l’alimentació serà menor i més lleugera que la font d’energia amb un refredament passiu de la mateixa potència.

Tot i això, les bones característiques de pes i mida de les unitats de subministrament de potència activa se superposen a un important inconvenient: amb el pas del temps, el refrigerador comença a funcionar més i més fort, a causa del desgast mecànic. Per tant, no es recomana utilitzar-les en locals residencials, ja que el zumbit durant l'operació pot causar molèsties a l'usuari.

Les fonts d’alimentació de refrigeració activa solen tenir una gran potència –de 100 watts o més, per la qual cosa són excel·lents per connectar els llums de llum a les sales grans, llocs públics o per connectar instal·lacions de LED de gran longitud, per exemple, per a l’enllumenat del carrer (façana, cartelleres i etc.) d’una font.

Les fonts d’alimentació passiva es produeixen en una àmplia gamma de capacitats, però s’utilitzen amb més freqüència models amb una capacitat de fins a 100-150 watts. El seu avantatge és que callen a la feina. Per tant, es poden instal·lar sense dubtar al dormitori o a un altre saló. Les mides d’aquests dispositius solen ser més grans que les de les fonts d’alimentació activa.

Al mercat podeu trobar productes que difereixen en la classe de resistència a la pols i a l'aigua (classe IPxx), per exemple, IP22, IP44, IP67. Prefereixo dividir-los en dos tipus:

• Segellats (IP65 i posteriors) o les anomenades fonts d'alimentació "de carrer" per a tires LED. El seu cas sovint s’assembla a una font d’alimentació portàtil (bloc de plàstic negre), i les fonts d’alimentació segellades d’alta potència es fan en una carcassa metàl·lica amb taps als extrems.

• No hermètic. Són els que es realitzen en una caixa de plàstic no tancat o en una caixa metàl·lica amb perforació mitjançant la qual es realitza la convecció d’aire quan es refreden els elements.

Quan hagueu decidit on instal·lareu la unitat, quina classe de protecció es necessita i en quina gamma de potència es venen aquestes unitats, podeu procedir al càlcul del circuit d’alimentació de la banda LED.

Com calcular la font d’energia

Per començar, consulteu el gràfic dels productes típics de LED.

Aquí, s’indica el tipus de LED i el valor d’energia per a un nombre diferent de peces per metre lineal, així com els valors típics del flux lluminós.

Mitjançant-lo, podeu calcular la potència total de la banda LED de la vostra instal·lació. Suposem que heu comprat una longitud de 4 metres amb leds SMD 5050 de 60 peces / m. Potència 1 metre de cinta 14,4 watts. El càlcul de l’alimentació per energia és el següent:

1. Determineu quant consumeix la càrrega:

14,4 W / m * 4m = 57,6 Watts

2L'alimentació ha de ser un 20-40% més potent que la càrrega connectada a ella. L'estoc es selecciona en funció de les condicions del seu funcionament: si està ben ventilat, el 20% és suficient, si es troba en un petit espai tancat, potser el 40% no és suficient, sobretot si, per exemple, la calefacció està a prop. Suposem que tenim el primer cas (portem un marge del 20%), i després heu de comprar una font d'alimentació amb una capacitat d'almenys:

57,6 * 1,2 = 69,12 vats

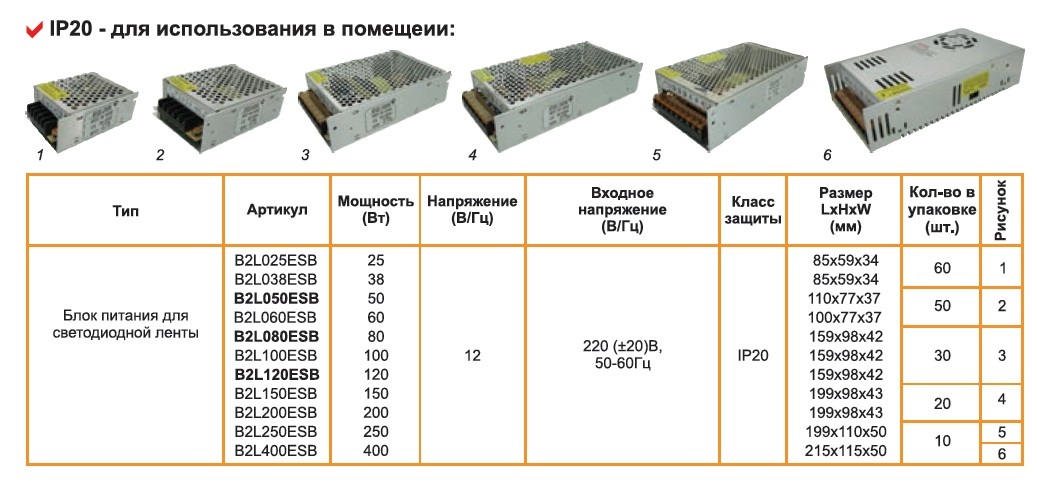

Arriben fins a 70 watts. Podeu fer-ne més, però no menys: triar el valor més proper disponible a la botiga. A continuació, veieu un rang típic de capacitats nominals de fonts d'alimentació amb classe de protecció IP20 del catàleg de proveïdors majoristes, segons la lletra B: s'indica una unitat d'alimentació amb refrigeració activa (refrigerador).

Però a vegades passa que l’etiqueta de l’alimentació no indica la potència, sinó el màxim de corrent de sortida, per calcular el corrent cal dividir la potència per voltatge:

69,12 W / 12 V = 5,76 A

És a dir, el corrent de sortida ha de ser (rodó) com a mínim de 6 amperis.

Diagrama de cablejat

El càlcul és bastant senzill. Però hi ha algunes funcions en la connexió de la banda LED de gran longitud, cosa que és especialment certa quan s’il·lumina el sostre al voltant del perímetre de l’habitació. Considereu alguns esquemes de cablejat típics i regles a tenir en compte.

La regla principal és no connectar més de 5 metres de cinta en una línia. Les tires LED es venen en badies de 5 metres per una raó. Els seus recorreguts actuals estan dissenyats per al consum actual d’aquests 5 metres. Si les següents peces de cinta estan connectades a l'extrem d'aquest segment, hi haurà caigudes de tensió al final de la línia, s'escalfarà i fallarà ràpidament.

DURACIÓ TOTAL DE TOTES LES TALLES DE CINTES LED CONECTADES D'ALTRES A UN ALTRE NO DEIXA DEIXAR DE 5 MES.

Si heu de connectar més de 5 metres, hi ha dues opcions:

1. Desplaceu el cable des de l'alimentació a cada longitud posterior.

2. Poseu el cable de 220V i connecteu-los a la nova font d’alimentació.

En el primer cas, heu de tenir en compte que la secció de filferro de la línia de 12V hauria de ser com a mínim de 0,75 mm², es calcula amb exactitud segons el corrent. Per a informació, 5 metres de banda LED SMD5050 de 60 pcs / m consumeixen corrent de 72W o 6A. A continuació, es detallen alguns esquemes típics de connexió d'una tira LED.

A una font d'alimentació per a un segment de longitud total de fins a 5 metres:

Diverses cintes a una unitat d'alimentació amb una longitud total superior a 5 metres:

Connexió d'un lluminós contrallum a dues fonts d'alimentació

Com veieu, no és difícil escollir una font d’alimentació per a una tira LED. Hi ha tres factors a tenir en compte:

1. Ubicació.

2. Mesurador de cintes i esquema de connexió i instal·lació final.

3. El corrent que consumeix la cinta.

Així, podeu determinar la potència i el nombre de fonts d'alimentació necessàries per organitzar la il·luminació o il·luminació.

Vegeu també aquest tema:Esquema de càlcul, selecció i connexió del controlador per cinta RGB
