Control d’il·luminació des de dos, tres o més llocs
Una de les tasques més habituals per a un electricista "d'apartament" és instal·lar un o diversos accessoris. Normalment això no crea cap problema, ja que connectar un commutador és força senzill. Però sovint heu d’assegurar-vos que la bombeta s’encén des de diversos llocs, per exemple, des de dos, més sovint. En aquest article, considerarem esquemes de control de la il·luminació amb l'ajut de diversos interruptors.
Control de la llum des de dos llocs
Aquest problema es troba sovint en cases particulars en un recinte, per exemple, a prop de la porta principal i la porta, a l’entrada del pati, així com en cases amb diversos pisos, de manera que és possible encendre la llum des de qualsevol pis i baixar de forma segura per les escales.
El principal problema és que si instal·leu dos interruptors ordinaris en una làmpada, no importa la manera de connectar-los, han d’estar encesos o tots dos estan apagats. Per tant, no serà possible controlar completament la il·luminació des de diversos llocs segons un esquema d’aquest tipus.
Per solucionar aquest problema, utilitzeu interruptor de circuit. Aquest dispositiu s'anomena més correctament interruptor. Mirem el circuit i les característiques de l’interruptor de pas.
Aquí veiem que l’interruptor és diferent del disruptor habitual. Si a la versió estàndard el contacte està tancat o no, el contacte mòbil es tanca en una línia o en una altra, és per això que l’anomeno commutador.
Si encara no enteneu com funciona aquest circuit, considereu els seus estats:
1. Als dos interruptors, es prem la tecla a la posició “UP”: la llum està encesa, el corrent passa pel fil “superior” (si mireu el diagrama anterior).
2. El primer interruptor es troba en la posició de "DOWN" i el segon està "UP" (o viceversa): no circula cap corrent pel circuit, la làmpada no s'encén.
3. Els dos interruptors a la posició "inferior" - el corrent flueix pel filferro "inferior" i la làmpada està encesa.
El circuit és prou senzill per construir:
1. Connecteu directament zero a la làmpada des de la caixa de distribució o d’una altra manera, segons les circumstàncies
2. Un cable de tres nuclis s'estén a l'interruptor més proper a la font d'energia (per exemple, xarxa de 220V). El primer nucli està connectat a la fase de contacte i al mig mòbil del commutador. A continuació presentem els terminals de l’interruptor i el seu circuit de manera repetida.
3. Els dos cables restants estan connectats a un parell de contactes fixos de sortida i un segon commutador.
4. Des del contacte mòbil mitjà del segon interruptor, agafem la fase de sortida i connectem a la làmpada.
El commutador de pas difereix de l’habitual perquè té un contacte de commutació, de manera que hi ha tres terminals per a la connexió en lloc de dos en ell. També són una, dues i tres tecles. A continuació, aquest esquema simplement es duplica d’acord amb el nombre de claus i grups de llums, tal com es mostra a la figura següent.
Interessant: Si teniu l'oportunitat de connectar una fase amb zero a cadascun dels commutadors amb un cost mínim de cable de diferents caixes de connexions, podeu utilitzar una versió alternativa d'aquest circuit. Difereix que la bombeta està connectada a un contacte mòbil i la fase amb zero es fixa i, per tant, es reflecteix.
Com muntar
Per facilitar la instal·lació, heu d’imaginar per endavant com posareu els cables, més a prop del primer interruptor i què hi ha més a prop del segon, una caixa de distribució amb una fase d’entrada o una làmpada, o potser tots dos ... Però en la majoria dels casos necessiteu un senzill cable de tres fils o Segons les condicions de funcionament i instal·lació, són adequats els següents:
-
VVG 3x1.5;
-
PVA 3x0,75 ... 3x1,5;
-
ШВВП 3х0,75 ... 3х1,5;
-
O un analògic estranger de NYM de seccions similars.
Podeu utilitzar els fils d’aquests cables per separat i comprar un filferro d’un nucli de la marca PV, corresponent a la classe de flexibilitat, per exemple, PV-1 és una versió monolítica rígida. En aquest cas, es reduirà la probabilitat d’error, sobretot si escolliu venes multicolors. La imatge de sota mostra una de les opcions de muntatge de forma més visual:
Gestió de tres o més llocs
Si voleu que la làmpada s’encengui de tres llocs o més, els interruptors creuats entren en batalla, de vegades s’anomenen interruptors intermedis. El circuit es mostra a continuació.
Els principiants poden tenir por pel circuit de control de llum des de tres llocs, però entenem-ho. Commutador creuat: és el mateix interruptor de pas amb una sola tecla al mateix temps que es canvien dos grups de contactes. L’única diferència en la part visible serà que a la creu de 4 terminals per connectar cables, i al pas 3.
Per què necessito un interruptor creuat? A continuació, al circuit de control d’il·luminació des de dos llocs, els interruptors de pas estan connectats per dos cables i, per això, es connecta selectivament la línia d’alimentació necessària de la làmpada. Aquí també cal canviar aquest parell de fils entre ells, per això utilitzen un interruptor creuat.
La lògica del circuit és simple, entenem només per brevetat que designem els interruptors com A, B i C, d’esquerra a dreta segons el circuit.
1. Els tres interruptors estan en la posició "superior": el corrent flueix al llarg de la línia vermella i la làmpada està encesa.
2. Canviar “A” en la posició de “baix”, la resta “cap amunt”. A continuació, la fase s'aplica a la línia blava i la làmpada es connecta a la vermella: el corrent no flueix. Si engegueu el commutador "B" - "baix", la làmpada s'encén el corrent passarà per la línia vermella del diagrama, el mateix passarà si canvieu “C”, només la corrent passarà per la línia blava del diagrama.
La resta de disposicions és similar.
És molt senzill muntar un circuit de commutació de tres llocs. Connectem la fase al contacte mitjà d’un dels interruptors de pas extrem, i des del segon pas, des del contacte mig, posem un fil a la làmpada.

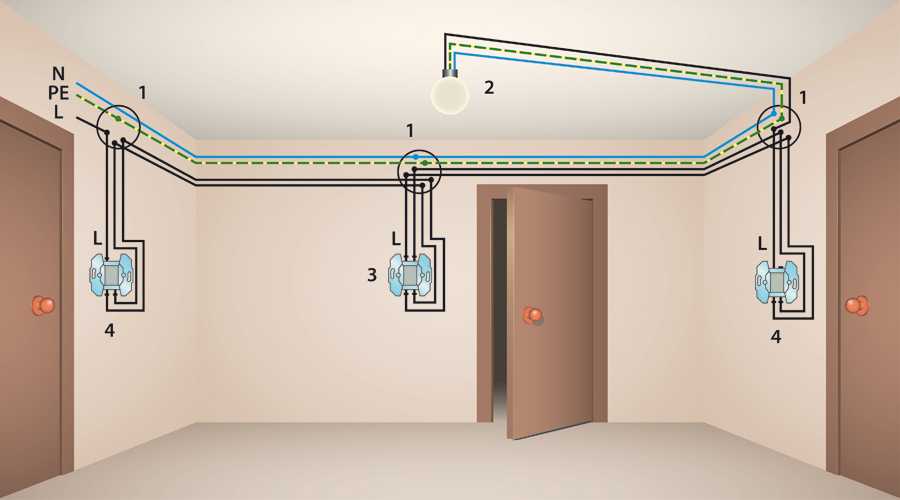

Des del primer passatge en qualsevol seqüència i cap terminal, ens connectem a la creu i, des del seu segon parell de terminals, a dos cables a l’altra banda de pas. Aquesta connexió s'il·lustra amb més claredat a la figura següent.
Un augment addicional del nombre d’interruptors per controlar una lluminària és simplement pel principi d’afegir interruptors creuats a la bretxa. A continuació hi ha un circuit de control de llum amb 4 punts.
El mateix esquema, però per al control des de 5 llocs:
Conclusió
Els circuits de control de llum anteriors de diversos llocs són força senzills, però tenen un inconvenient: és fàcil confondre’s en els cables, així com el seu elevat consum. Pot ser que això no sigui econòmicament factible, atès que els embussos o el cost de la línia de manera externa, pot ser més fàcil instal·lar diversos llums a la ruta. Tot i això, hi ha una forma més senzilla: els relés de pols per al control de la il·luminació, els hem examinat detalladament en aquest article: Els relés d’impuls i el seu ús
