Formes d’instal·lar accessoris al sostre

En el treball de qualsevol circuit elèctric, sempre es presta atenció a la seva estabilitat i qualitat de la instal·lació. Els sistemes d’il·luminació, especialment els situats a sobre del capçal, han d’estar fixats de manera segura en els elements de potència de l’edifici i subjectar-los sota la influència de càrregues de diversos tipus.

Els mètodes més comuns d’instal·lar accessoris al sostre es poden dividir condicionalment per l’ús:

• a instal·lacions industrials;

• a locals residencials.

Característiques de la il·luminació industrial

Als laboratoris, tallers, tallers, la llum ha d’il·luminar uniformement tot l’espai de treball. Per això, s’utilitzen sovint làmpades fluorescents de mida gran, que es distribueixen en files a una certa alçada.

El mètode d’adjuntament pot ser diferent. Els dispositius senzills són més còmodes per fixar-se directament a la superfície del sostre.

Tot i això, l’alçada elevada i la necessitat de col·locar un gran nombre d’aquestes fonts de llum creen certes dificultats durant la instal·lació i el seu posterior manteniment.

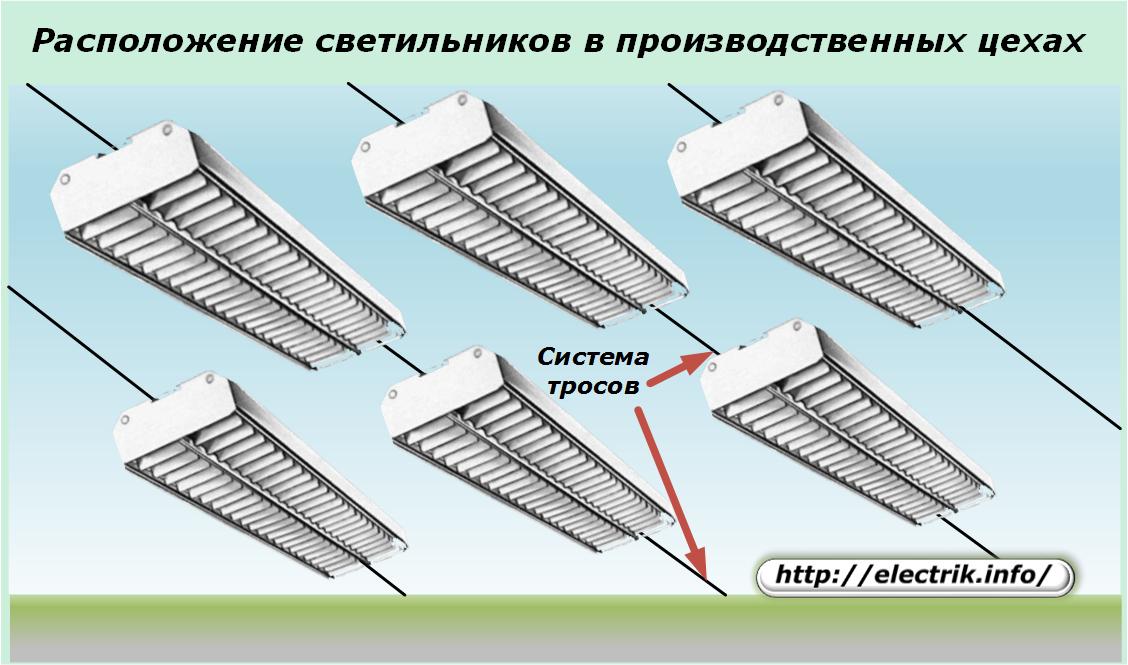

Per tant, el sistema de cable més utilitzat. Els fabricants fabriquen fins i tot dissenys especials de cables i cables per a instal·lacions d'il·luminació.

Aquest sistema per col·locar accessoris permet alliberar el sostre de muntar estructures addicionals i apropar les fonts de llum a les superfícies dels llocs de treball.

Amb aquest mètode, es crea una càrrega addicional a les parets on s’instal·len els fixadors. Els edificis de lloses de formigó solen tenir un marge de seguretat elevat i resisteixen les forces que se'ls aplica. I les parets de maçoneria fetes de blocs d’escuma o maons tenen característiques. S'han de provar la seva capacitat de suportar els esforços del cable tensat i, si és possible, utilitzar columnes de suport per a aquests propòsits.

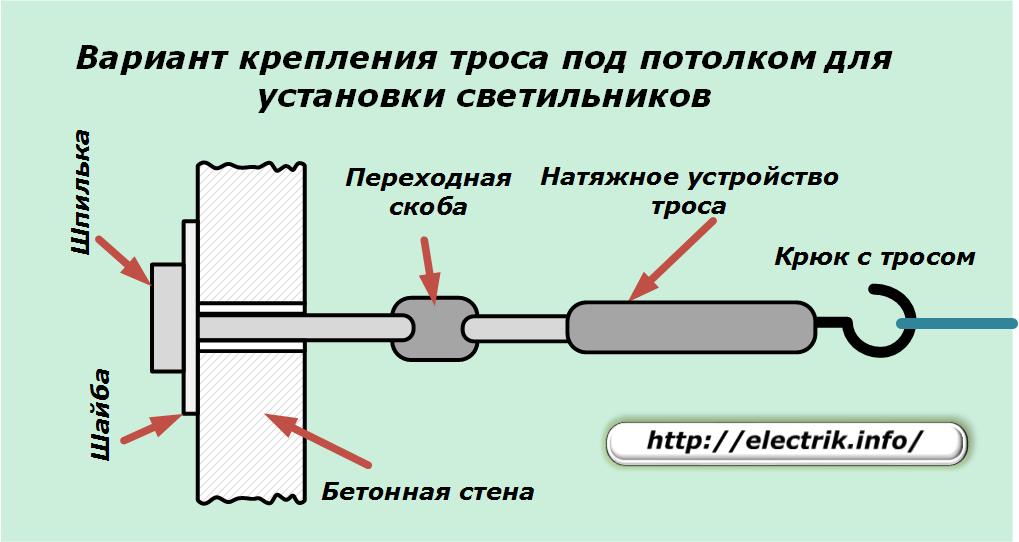

Una de les opcions per connectar un sistema de cable es mostra a la imatge següent.

Proporciona un suport de transició i un tensor amb un ganxo sobre el qual es porta el cable. És aconsellable triar una àrea més gran de la rentadora situada entre el bec i la paret. De vegades, per distribuir uniformement la càrrega en el pla de la paret, s’instal·len plaques o cantonades metàl·liques en lloc de rentadores.

Maneres d’instal·lar accessoris al sostre en locals residencials

El disseny, el material i el gruix del sostre afecten el mètode per muntar-hi fonts de llum artificial.

Sostres de formigó de les lloses del sòl

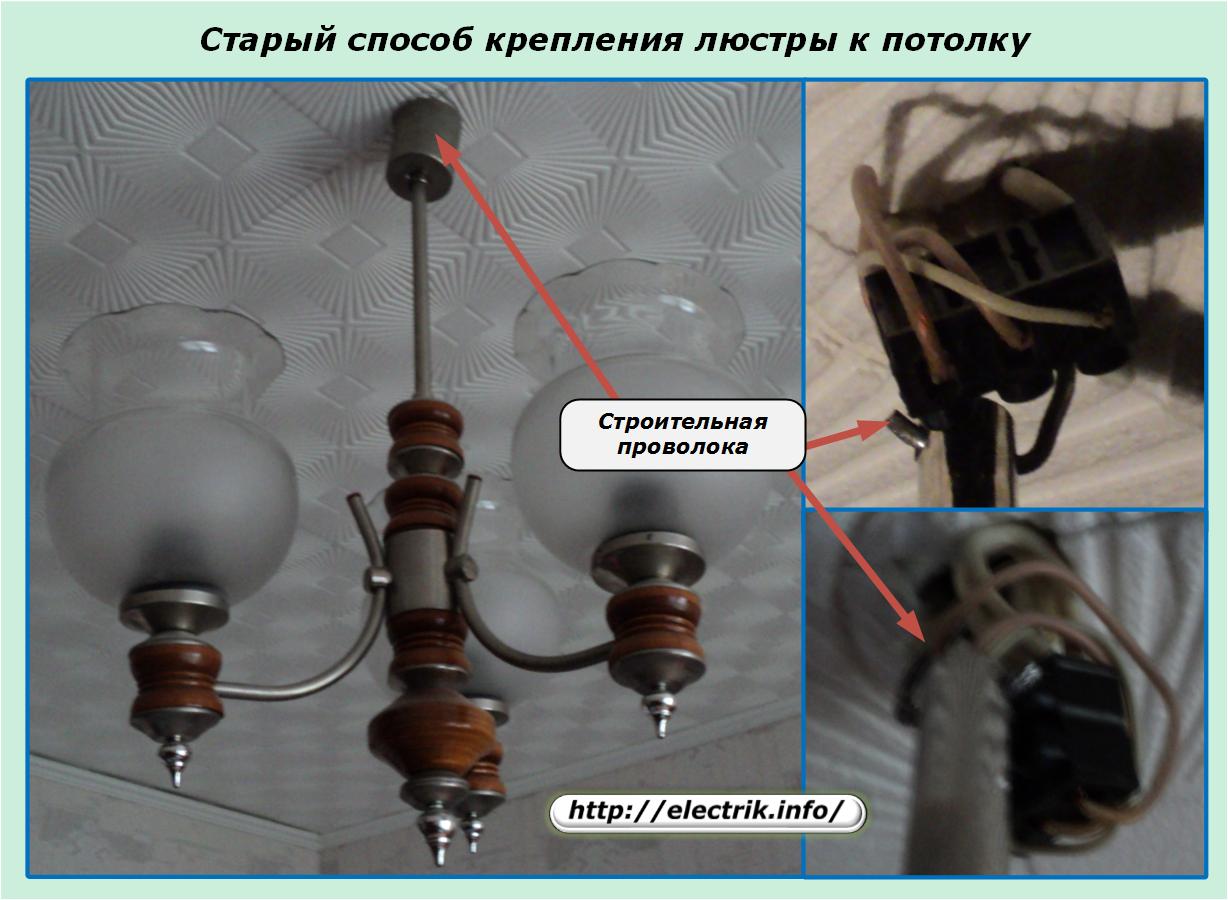

Fil de fixació

Als edificis de plafons de l’antiga construcció, els constructors al lloc d’instal·lació de la làmpada al sostre mostraven no només el cablejat elèctric, sinó també un tros de filferro d’acer per instal·lar un candelabre. Sobre aquest element de construcció, la carcassa de la làmpada també es va suspendre.

Els electricistes només havien de connectar els cables del candeler al cablejat elèctric a través de la caixa de juntes i tancar la unió amb un casquet de protecció decoratiu.

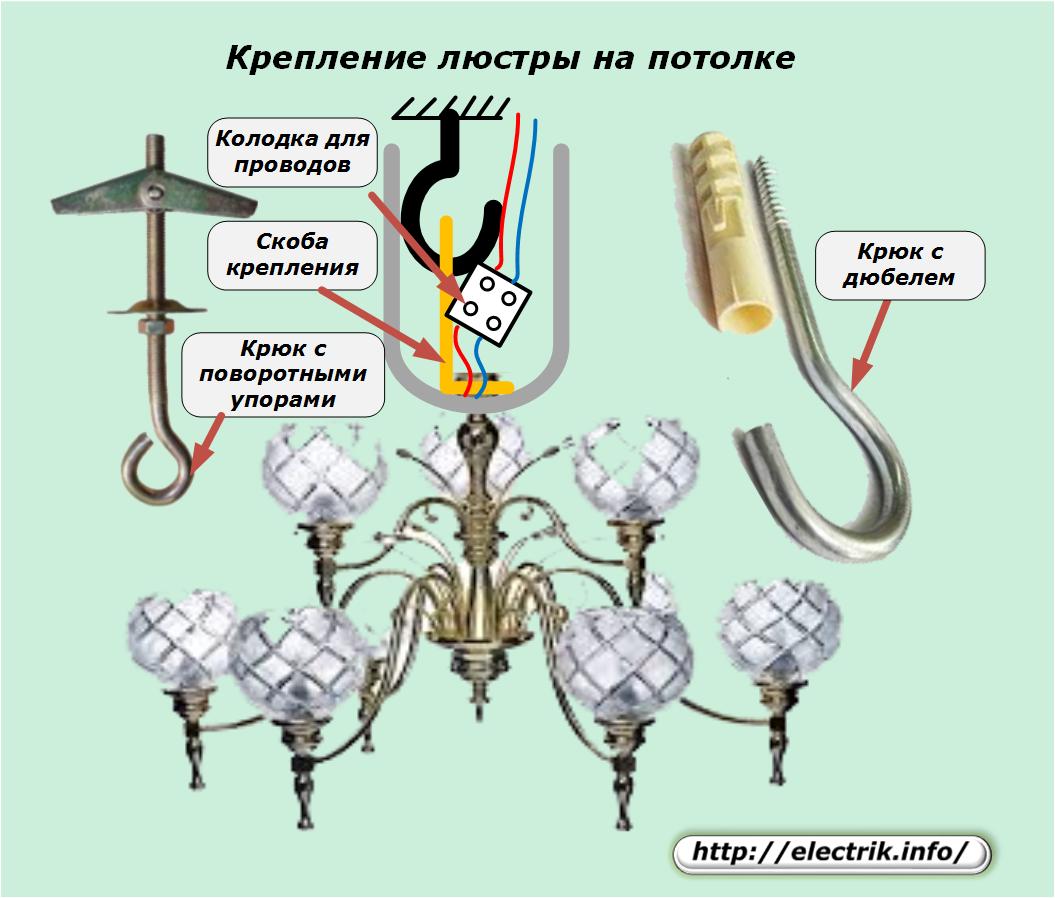

Enganxament

El mateix mètode funciona a la majoria d’edificis moderns. Només aquí la ubicació del candelabre, preparada pels constructors, no sempre pot satisfer les intencions creatives dels propietaris que van decidir complir la solució original de disseny per il·luminar la sala.

En aquest cas, per penjar la llum en un lloc nou, heu de fixar el ganxo. Es pot trobar a la venda aquest fixador amb diferents mètodes de muntatge al sostre.

El ganxo de diàmetre té el mètode de construcció i instal·lació més senzill, però és adequat per a sostres de lloses de formigó. Han de perforar un forat amb un punxonador amb un diàmetre corresponent al gruix de la divella fins a tota la profunditat de la seva entrada.

Després d'això, el diumenge és introduït al forat i, a continuació, es cargola el ganxo. En moure’s, fa esclatar els llocs de muntatge de la divella i el subjecta fermament al forat de la llosa de formigó.

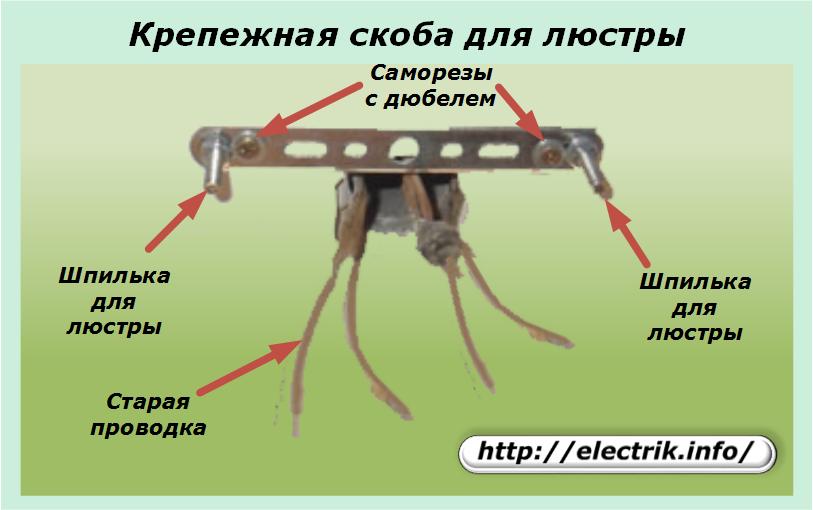

Suport de muntatge

Aquest tipus de subjecció s’assembla a muntar un ganxo amb una palet, només la placa es fixa en almenys dos llocs amb cargols i clavadors autopastants. Els forats del cos del candelabre s’insereixen a les grapes de la mènsula i s’hi enganxen les femelles decoratives de fixació.

Molts canelobres moderns, especialment de costosos dissenys amb llums LED, cintes i control remot sobre l’aire mitjançant comandaments remots, són creats per a muntar-los al sostre exactament d’aquesta manera. A més, el suport propi de muntatge forma part del kit d’il·luminació.

Un mestre domèstic que decideixi instal·lar una làmpada fins i tot a la ubicació de l’antiga llanterna haurà de perforar nous forats i instal·lar un suport de muntatge prop de la sortida dels cables elèctrics des del sostre, tal com es mostra a la imatge superior.

Sostres de gruix reduït

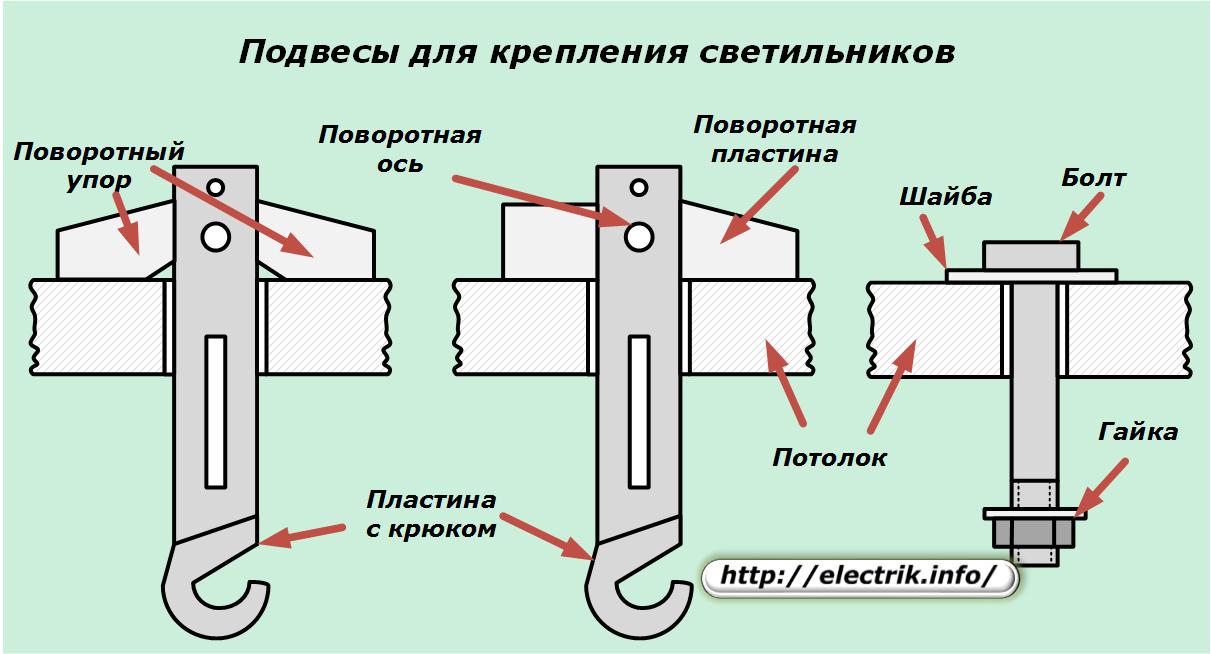

De vegades, la fina estructura de suport dels elements de construcció no permet instal·lar-hi fixacions a tota la profunditat. Per a aquest sostre, s'utilitza el muntatge basat en la inserció de la placa de fixació a través de tot el gruix del sostre i fixant-la a l'exterior. Per a aquest propòsit, s'utilitzen els següents:

1. Fixar ganxos amb parades o plaques giratòries;

2. Cargols molt llargs amb rentadores d’empenta.

La segona opció de muntatge és una mica més senzilla, però només es pot utilitzar quan sigui possible inserir el cargol d’instal·lació al forat del sostre des de la part superior. Aquest mètode es troba més sovint disponible durant la construcció d’un edifici només en determinades etapes de la construcció i, després del paviment a sobre de materials de construcció addicionals, es perd una oportunitat.

Les suspensions per muntar accessoris amb fixacions giratòries us permeten sortir d’aquesta situació.

Els seus ganxos estan fets de plaques planes en què es perfora un forat i s’insereix un eix rotatiu amb parades mòbils. Poden girar verticalment al llarg de l’eix en entrar al ganxo a través del forat del sostre, i després ser horitzontals i limitar la baixada d’aquest element de potència amb el ganxo cap avall.

La placa rotativa en aquesta posició està situada a banda i banda del forat i manté fermament el seu ganxo superficial al sostre. Les parades mòbils funcionen de manera diferent. El seu disseny té un mecanisme de bloqueig senzill que impedeix una major rotació dels elements al voltant de l’eix de rotació.

Sostres de fusta

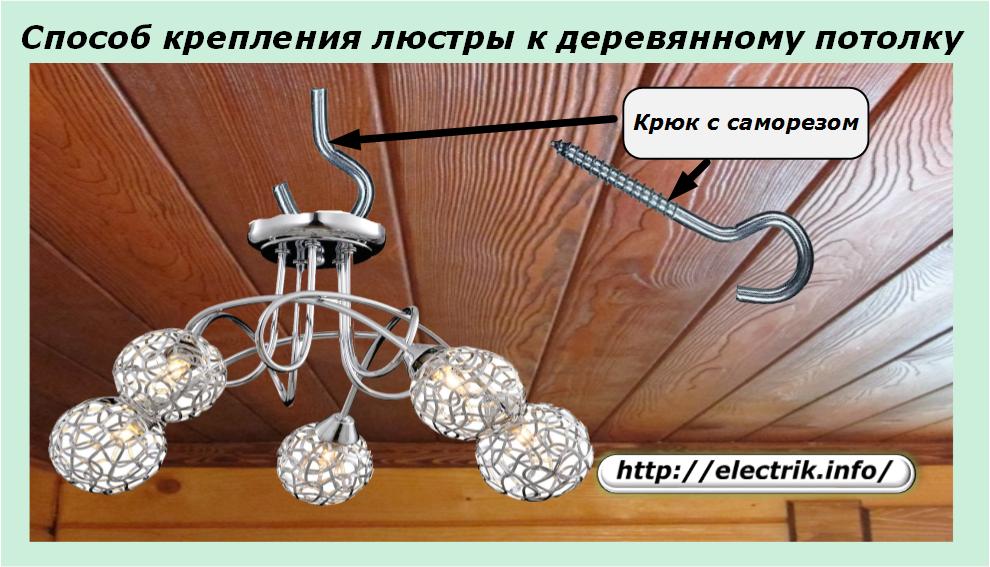

La forma més senzilla de fixar la làmpada es basa en cargolar un ganxo especial amb un cargol autofilat a la fusta del sostre de manera que la longitud del cargol no només passa pel taulell decoratiu, sinó que resulta principalment cargolada en el material del feix de suport.

En aquest cas s’aconsegueix la màxima resistència del candelabre.

Les bases de fixació de les llums petites es poden cargolar directament a la junta amb cargols autopastants de 25 ÷ 35 mm de llargada.

Falsos sostres

Per crear-los utilitzeu:

• placa de secà;

• taulers de materials de PVC;

• estiraments fets de teixits o pel·lícules sintètiques.

Aquests materials no poden suportar el pes de la majoria de lluminàries i es deformaran sota la influència de la càrrega aplicada. Per tant, per situar-hi fonts de llum, s’utilitzen solucions tècniques especials.

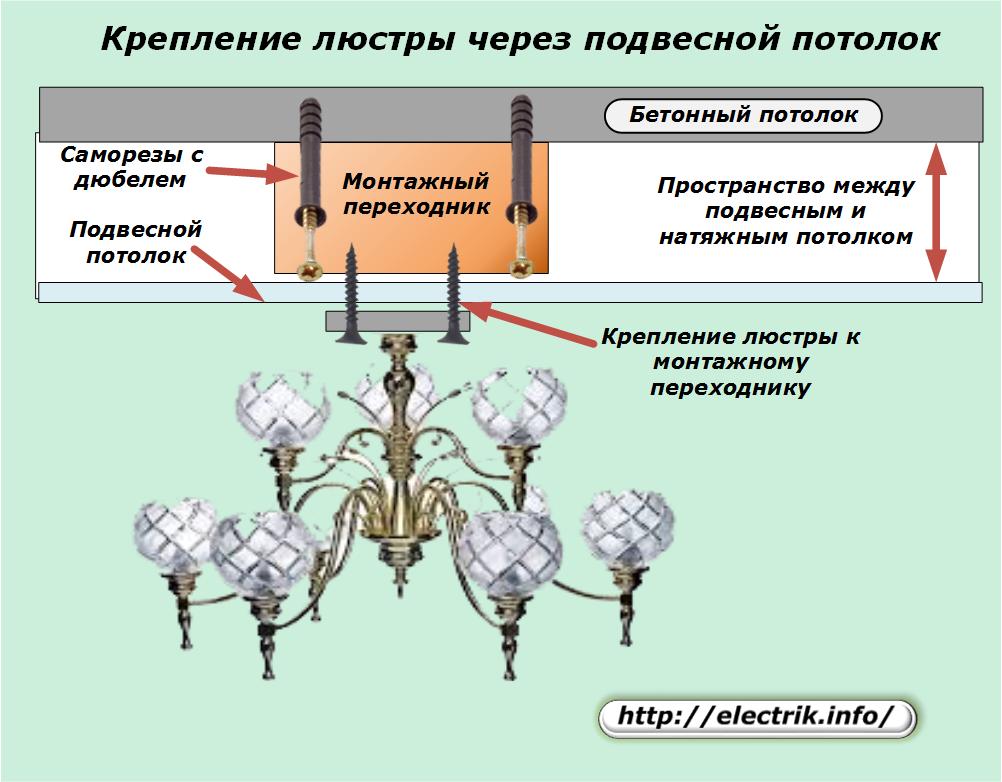

Muntar el candelabre a través de sostres en suspensió

Les lluminàries pesades estan suspeses sobre una base de formigó sòlid de la llosa del sostre mitjançant estructures de transició de muntatge, dissenyades per transferir el pes del candelabre al sostre base i la ubicació de la base de llum en el pla de la suspensió.

El gruix de l'adaptador de muntatge es selecciona per la distància que es crea des de la superfície de base fins al pla inferior del sostre suspès.Els mètodes per fixar el candelabre i l'adaptador poden ser diferents, però han d'assegurar la força de l'estructura i el seu aspecte decoratiu.

Normalment, aquest treball es realitza durant la instal·lació del sostre. És bastant difícil arreglar un candelabre pesat en una estructura de suspensió ja acabada i en suspensió, i en alguns casos és problemàtic.

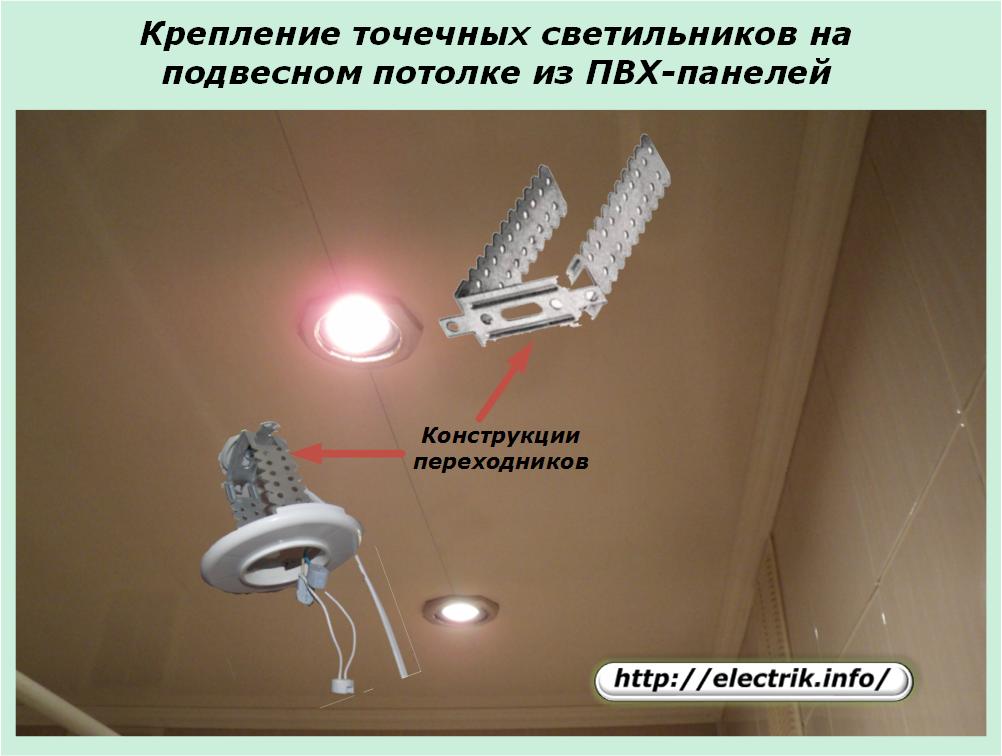

Instal·lació de focus en el sostre de taules de PVC

Petites fonts de llum per crear il·luminació local estan disponibles a base d’halògens, fluorescents o amb estalvi d’energia bombetes led amb dissenys de cartutxos adaptats per a la col·locació en accessoris especials.

Les càrregues creades per ells són molt inferiors a les derivades del pes del candelabre. Per aquesta raó, s’utilitzen dissenys d’adaptadors lleugers. Les cintes convencionals de muntatge de ferro galvanitzat perforat convenients són adequades per a la seva fabricació.

Es doblen bé i permeten donar qualsevol forma a la muntura. Al mateix temps, les característiques de resistència del disseny creat asseguren el seu funcionament fiable i a llarg termini.

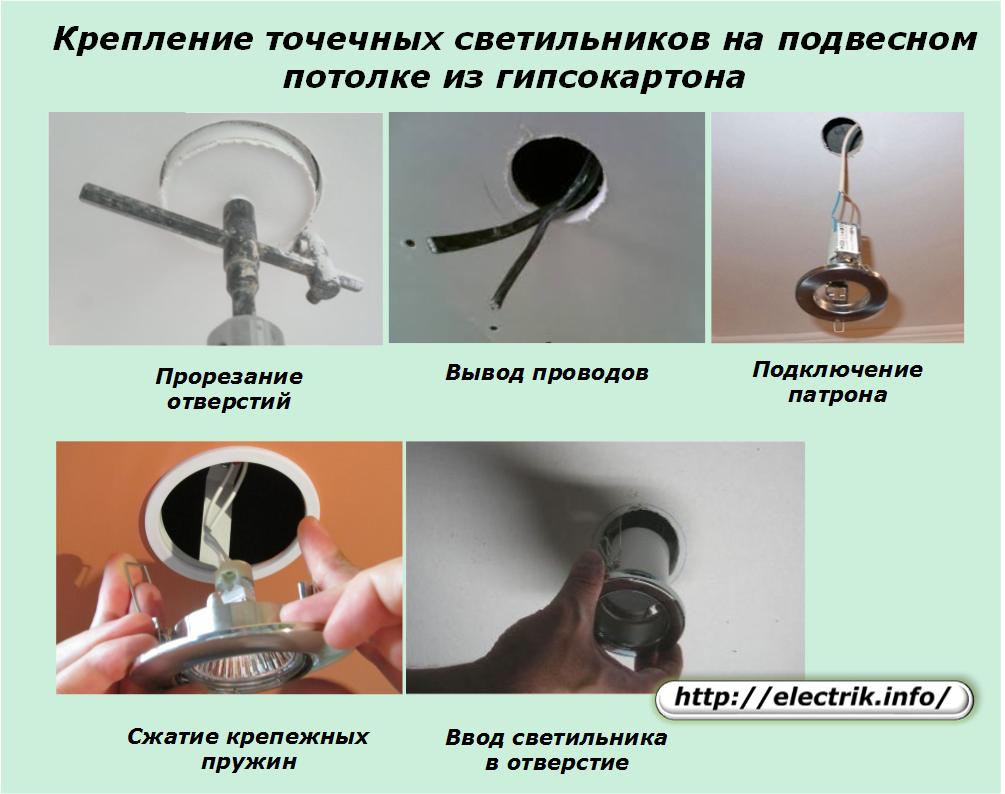

Instal·lació de focus en un sostre de placa de guix

La resistència de les làmines de sec de diversos gruixos permet la fixació de fonts de llum per al material del sostre suspès, i no per al pla base del principal.

A l’hora d’instal·lar la làmpada es va adoptar la següent seqüència de treball:

• col·locació de cablejat elèctric per al cartutx elèctric al sostre principal abans de muntar el penjoll;

• foradar forats als accessoris del cartutx;

• sortida de filferro;

• connexió de cartutxos;

• compressió dels ressorts de muntatge i l'entrada de la làmpada al forat ranurat.

Les cobertes decoratives del cartutx cobreixen els extrems del forat ranurat i les mènsules amb molles mantenen de forma fiable el pes lleuger de la làmpada al sostre de la placa de guix.

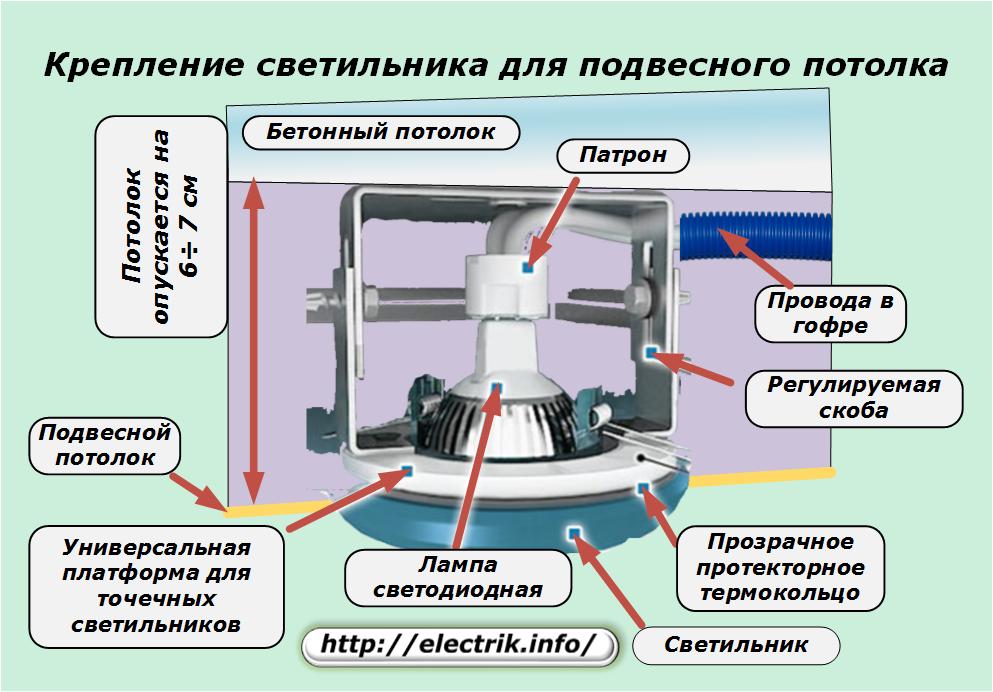

Instal·lació de focus en un sostre extens

El teixit o la pel·lícula d’un fals sostre no permeten fixar-hi fonts de llum. S'utilitza un dispositiu especial per a la seva instal·lació.

El muntatge de fàbrica consta de dues parts. Un d’ells està cargolat a la superfície del sostre principal amb cargols, i el segon, basat en el suport i els cargols d’ajustament, permet ajustar el nivell de la làmpada al pla del material de tensió. És convenient col·locar-lo a una distància de 6 ÷ 7 cm de la superfície de la base.

La longitud dels cables es tria de manera que sigui convenient connectar-hi un cartutx retirat dels accessoris.

S'enganxa un termo-anell de rodadura transparent sobre el teixit estirat en el punt de contacte amb la plataforma universal. Després que la cola s’asseca, es tallen les teles de l’anell. A través del forat creat, els cables surten i el cartutx es connecta a ells. La làmpada muntada s’insereix dins del sostre estirat i es fixa amb pinces de molla.

La implantació de tots els treballs sobre la instal·lació de lluminàries al sostre requereix atenció i precisió, que es garanteixen pel coneixement de la tecnologia i per a certes habilitats pràctiques desenvolupades en el maneig d’eines i aparells elèctrics professionals.
