Dispositius senzills de control remot per receptors elèctrics per telèfon



Dispositius senzills per a sms remotsAvui en dia, ja hi ha molts dispositius industrials que estan controlats per l’estàndard GSM (Sistema Global per a la Comunicació Mòbil) - un estàndard digital per a comunicacions mòbils o un telèfon mòbil que ara és familiar. Ho és alarma contra robatoris, diversos armaris de control per a equips industrials, o simplement endolls separats, com es mostra a la figura 1.

El seu aspecte és un adaptador regular que es connecta a una presa de paret. La càrrega es pot activar fent sonar o transmetre. sms per telèfon mòbil. També és possible el control manual mitjançant dos botons situats al panell frontal. L'alimentació commutada per aquestes sortides, segons el model, se situa entre 1 i 5 kW, la qual cosa permet encendre gairebé qualsevol càrrega.

També es produeixen endolls multicanal, com un "arrencada" de l'ordinador, que permet controlar el funcionament independent de diverses càrregues. Uns d'aquests dispositius són un elements de "casa intel·ligent"i, per tant, el seu preu és força alt: si busqueu Internet, els preus oscil·len entre els 1.000 i els 3500 rubles.

Mòdul de control de sms a distància

Figura 1 Mòdul a distància sms gestió

Per exemple, una presa amb control remot mitjançant sms (pot ser controlada per 5 usuaris) amb sensor de temperatura integrat. Amb el sensor, la presa pot encendre i apagar els electrodomèstics automàticament d’acord amb la temperatura ambient:

Sortida de sms a distància

Figura 2 Pàgsòcol amb remot gestió de sms

Els mòduls industrials són encara més cars que els endolls individuals. A tall d’exemple, la figura 2 mostra l’oferta d’una botiga en línia per a la venda d’un mòdul de control DTMF.

Figura 3

A partir d'aquesta imatge es va aparèixer a la superfície l'abreviatura DTMF fins ara. Què és, vegeu més avall.


Senyals DTMF

Als telèfons antics, la marcació es realitzava girant el marcatge: un dit marcava la molla del marcador per al nombre de dígits requerit, el marcatge girava de nou per tancar el contacte i es feien clics al telèfon. Aquest conjunt es deia polsat. La marcació per impuls també es va utilitzar en dispositius moderns amb un polsador.

Actualment s’utilitza, l’anomenada marcació de to. Proveu de marcar un número a un telèfon fix. S’escoltaran sons de diferent tonalitat al receptor. Escolta els senyals DTMF, - Multi-Freqüència de dos tons, - un senyal multifreqüència de dos tons. La figura 4 mostra una taula per la qual es transmeten números i alguns caràcters que es transmeten en marcar un número.

la taula mitjançant la qual es transmeten números i alguns caràcters, transmesos en marcar un número.

Figura 4

Per exemple, el nombre “1” correspon a una combinació de freqüències de 697 i 1209 Hz, i el número “9” correspon a 852 i 1477 Hz. Les freqüències se seleccionen de manera que es transmeten junts, no formen harmònics. Per a descodificar missatges de to, hi ha microcircuits especialitzats: descodificadors, per exemple IL9270N, HM9270, MT8870. Aquests són només anàlegs de diferents empreses. Poden diferir fins i tot en el nombre de conclusions o com ara en la forma estrangera de pins (del pin anglès), però compleixen les mateixes funcions.

A més d’aquests decodificadors especialitzats, els senyals DTMF es poden desxifrar en ordinadors digitals mitjançant l’algorisme de Goertzel. Naturalment, aquests senyals també es poden descodificar amb l’ajut de microcontroladors o, com se’n diuen de vegades, ordinadors incrustats.

A més de marcar un número de telèfon DTMF, la tecnologia s'utilitza àmpliament en sistemes domèstics intel·ligents, alarmes i alarmes anti-robatoris. Les etiquetes DTMF també s'utilitzen en la difusió comercial.

El sistema DTMF es va desenvolupar el 1961, però va arribar a Rússia només als anys noranta del segle passat.Al principi, la marcació per to es proporcionava com a servei de pagament, però no a tot arreu, ja que la marcació de to només és possible en les modernes centrals de telefonia digital. En general, encara en molts llocs s’utilitzen estacions de relés antediluvians, que permeten utilitzar només marcatge per pols.

I ara, intenta fer una experiència com aquesta: truqueu a la cel·la, bé, com a mínim a la vostra companya de feina, perquè esteu a la mateixa habitació tot el dia. Després que "agafi el telèfon", premeu qualsevol número del telèfon: els senyals DTMF en forma de sons musicals curts seran escoltats en la dinàmica del seu telèfon. (Segons les lleis de la física, la música s’anomena sons que tenen una certa freqüència). Per exemple, el soroll al carrer, és impossible considerar un so musical.

Els mateixos sons també estan presents en la dinàmica d’un audiòfon telefònic: el punt és petit, només cal que connecteu el decodificador DTMF a la presa d’auriculars i aquí teniu, un dispositiu de control preparat. En alguns casos, el nombre de càrregues controlades és només un i heu d'activar o desactivar-lo en qualsevol moment.



Dispositius remots casolans control telefònic

A continuació, es tindran en compte diversos dispositius senzills i un d’ells es realitza simplement en un relé i en un sol.

Unes paraules sobre el funcionament del circuit. La base del dispositiu és un relé polaritzat. Tal com es pot observar al diagrama, té dues bobines enceses de manera que quan s’aplica la tensió a una bobina, l’armadura del relé s’atrau a un nucli, i roman en aquesta posició encara que ja no hi hagi cap tensió a la bobina: hi ha un imant dins del relé.

Per arrossegar l'àncora, cal aplicar tensió, almenys un pols de durada i amplitud suficients, a una altra bobina. L'armadura romandrà en un estat dibuixat, fins i tot quan se suprimeixi la tensió d'alimentació. Realment no ho recorda Disparador RS?

El dispositiu s'alimenta des de la xarxa mitjançant un rectificador d'ona d'ona D1, R1, R2, C1. Al condensador C1 s’obté una tensió d’uns 24V. Per descomptat, això es fa amb la violació de totes les normes de seguretat, però l’autor assegura que si no se’t fa especialment imprudent i no s’endinsa on no cal, doncs… Bé, en general, tot funcionarà!

El telèfon ha de tenir una alerta vibradora: el relé de l’optopupador IC1 estarà connectat als seus contactes, en el diagrama es tracta de la resistència R4 i la sortida de l’optoplou 1. La polaritat de connexió es mostra a la figura. Quan es connecta a un telèfon, s’ha de comprovar la polaritat de la tensió en l’alerta de vibració mitjançant un multímetre o un LED amb resistència.

Quan funciona vibro, el transistor de sortida s’obre a l’optopacoplador (pins 5 i 6). El condensador C4 es carrega des de la font d’energia mitjançant l’enrotllament dret del relé i el transistor obert de l’optopacoplador. El braç del relé passa a la bobina esquerra i el contacte K1.2 s'encén arrencador magnètici mitjançant el contacte K1.1, es prepara la bobina esquerra per al proper canvi.

El condensador C4 es descarrega a través de la resistència R3 durant uns cinc minuts, durant els quals l’enviament des del telèfon no canviarà l’estat del dispositiu. Amb tota la seva òbvia simplicitat, el dispositiu té un inconvenient important: la capacitat d’obtenir un relé polaritzat exòtic, i fins i tot el passaport necessari, ara és gairebé nul. Això ho escriu fins i tot l’autor de l’esquema en la seva descripció.

A la figura es mostra un altre dispositiu de control senzill. 5.

Circuit de control de càrrega telefònica

Dibuix 5. Circuit de control de càrrega telefònica

S'executa en un xip especialitzat: un descodificador de senyal DTMFMT8870. L’objectiu d’aquest dispositiu en el rendiment de l’autor és encendre i reiniciar l’ordinador de forma remota. El dispositiu funciona de la següent manera. Després d’haver trucat a aquest número, després d’haver agafat el telèfon 1 o 2, es correspon amb l’encesa de l’ordinador POWER o el reinici de RESET.

El circuit rep energia directament des del telèfon mòbil, els transistors de sortida dels optoparells es connecten paral·lelament als botons corresponents de l’ordinador.Els optocouplers PC817 s'utilitzen àmpliament en les fonts d'alimentació de commutació, des dels ordinadors fins als carregadors de telefonia mòbil.

El dispositiu està connectat a la presa d'auriculars, als pins dels altaveus, on apareixen els senyals DTMF, tal com s'ha descrit anteriorment. El fracàs principal d’aquest esquema quan es repeteix és que el telèfon ha de recollir automàticament el telèfon quan els auriculars estan connectats. I no tots els telèfons tenen una opció així.

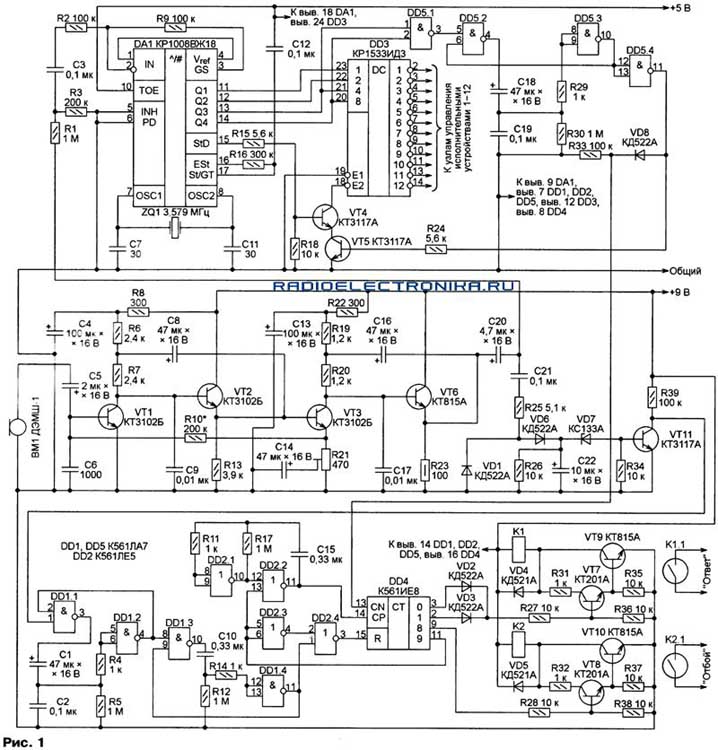

Esquema del dispositiu de control de càrrega telefònica

Dibuix 6. Diagrama del dispositiu de control de càrrega telefònica (feu clic a la imatge per ampliar-la)

El circuit està basat en el maquinari, és a dir. No conté microcontroladors que requereixen programari, tota la lògica de treball s’aconsegueix a causa del propi circuit.

La trucada del telèfon és rebuda pel micròfon, amplificat al nivell desitjat per un amplificador, com a resultat del qual s’activa un relé, els contactes dels quals estan connectats al botó “Resposta” (agafar el mòbil). Un cop activat aquest relé, s’inicia un retard d’uns 7 segons. Si teniu temps de prémer les tecles necessàries, el senyal DTMF s'enviarà al descodificador DA1, els senyals de sortida que es poden connectar a través del descodificador DD3 mitjançant un relé per desconnectar fins a 12 càrregues.

Després de 7 segons, el relé "Penja" funcionarà (els seus contactes estan connectats al botó "penjar"), per a un control addicional, necessitareu una altra trucada. D’aquesta manera, resulta que el telèfon, només el telèfon estarà embolicat amb cables: cables des del relé fins als botons i fins i tot la sortida del senyal DTMF de la presa auricular.

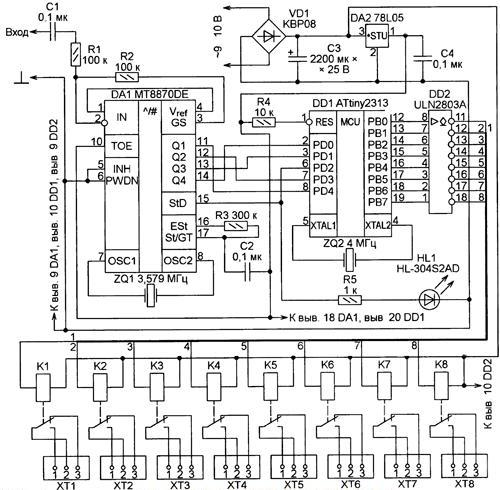

A la figura es mostra un esquema més senzill, referit al nombre de parts. 7.

Esquema del dispositiu de control de càrrega telefònica

Dibuix 7. Diagrama del dispositiu de control de càrrega telefònica (feu clic a la imatge per ampliar-la)

Aquí és quan s’utilitza el telèfon amb recollida automàtica quan es connecta l’auricular, de manera que no cal que es soldi als botons, només cal que connecteu la presa d’auriculars. Aquest circuit proporciona un control de 8 càrregues, les indicacions de control es mostren a la descripció del circuit.

Però aquests esquemes no són en absolut els que es deien els més complexos i greus al començament de l'article. Hi ha qui utilitza el mòdul GSM SIM300D integrat en lloc de l'antic telèfon mòbil. El seu preu és de 4.200 rubles. És cert que ja s'ha suprimit. En aquest mòdul s'insereix la targeta SIM.

Per obtenir més informació sobre com muntar i programar de manera independent un dispositiu de control remot en l’autorització, llegiu aquí:

Una instrucció pas a pas sobre com muntar i configurar de manera independent un dispositiu de control de càrrega en un telèfon mòbil -

Boris Aladyshkin
